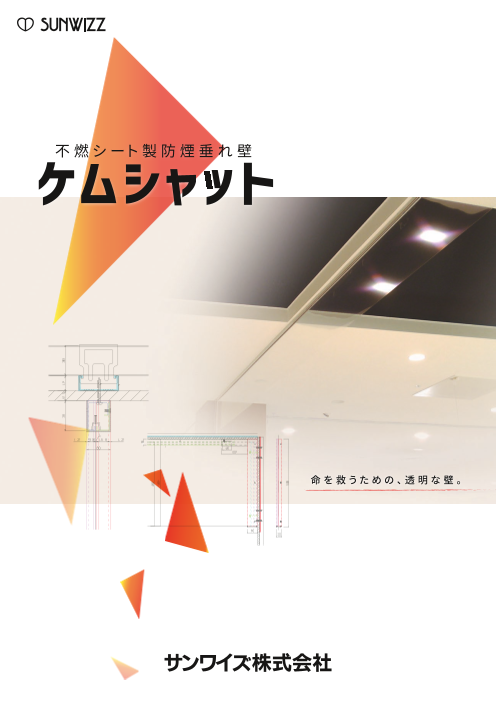

不燃シート製防煙垂れ壁「ケムシャット」

不 燃 シ ー ト 製 防 煙 垂 れ 壁 命 を 救 う た め の 、 透 明 な 壁 。

サンワイズの防煙垂れ壁 は、 破損しにくい 不燃シート製 シートは国交省不燃認定を取得している業界トップクラス の透明度を誇る不燃シートを使用。高い透明度(透光率 90％以上)に加え、帯電防止機能を付与している為、防煙 垂れ壁の落下・飛散による二次災害を防ぐだけでなく、静 電気やほこりの付着が起きにくく施工中の作業性が大幅 に向上しました。 知っていますか？ 防煙垂れ壁による被害 人命を守る為に設置されているはずの防煙垂れ 壁のガラスが破損・落下し、けがをする二次災害 が多発しており、東日本大震災や熊本地震などの 建物火災で最も恐ろしいものは「煙」による 事故です。防煙垂れ壁は建築基準法で定め 大規模地震でも問題視されていました。 られた防煙区画を構成する防煙壁のことで、 軽量で破損に強い 天井から50cm以上垂れ下げた壁により、火 不燃シート製防煙垂れ壁 災時に煙の流動が遮断され、避難する時間 を少しでも長くすることができます。 が今、注目を集めています。 「 」の特長 不燃 １ 軽量 シートは国土交通大臣認定の不燃材料を 10 重量は従来の網入りガラスと比べ、約1/10 使用しております。 の軽量化を実現しました。 簡単施工 落下防止 ※ テンションタイプの場合 万が一のシートの弛みやユニットの長さ調 地震で建物全体と天井が別々の揺れ方を 節も『テンション調整ホール』で簡単。 する際に発生する変位を、両端部の『衝撃 吸収バネ』で吸収する特殊構造を採用。 \ 現場で楽々作業 / \ 安心安全 / 表面 裏面 運送時・取り付け時に強い衝撃でシートが弛んでも安心！ 建物全体と天井が別々の揺れ方をすると、フレーム自体が落下する原因に。 追加部品なしで現場で解決します。予備パネルの持ち込みも必要なし。 変位を吸収する特殊構造により、落下するリスクを大幅に低減。

取り付けタイプの種類 スリムパネルタイプ テンションタイプ シートの弛みも現場で調整可能！ フレームが無く視界スッキリ！ サイズダウンも現場でできる！ 両端のエキスパンション構造で揺れを吸収！ 透明不燃シートとアルミフレームによって構成。万が一、運送時や 一枚で継ぎ目無くスッキリと設置でき、両端の衝撃吸収バネによっ 作業中に強い衝撃により弛んでしまっても、『テンション調整ホー て建物の空間変位を吸収できる構造。地震時にフレーム自体が落 ル』で簡単に解消可能。また、ユニットの収まりの調節も可能。 下する可能性を大幅に低減し、安全性が向上。 対応開口（W） 200㎜～ 対応開口（W） 300㎜～15000㎜※１ 1ユニット最大寸法 （1000×1500） 対応高さ（H） 200㎜～1500㎜ 対応高さ（H） 150㎜～1000㎜ パネル重量 1.6㎏/m（１ユニット・W1500×H500の場合） 商品重量 1.0㎏/m（W10000×H500の場合） ※１ 15000㎜以上にも対応できますが、詳しくはお問合せください スリムパネルタイプ施工方法 テンションタイプ施工方法 1 2 3 4 5 1 2 3 4 5 １．天井に上部レールを取り付ける。 １．壁・柱に端部器具Ｂを取り付ける。 端部レールを取り付ける。 天井に上部レールを取り付ける。 ２．パネルを上部レールに引っ掛けながら全数取り付ける。 ２．床養生の上でシートをカットする。 ３．パネルの取り合い部分に下部より中間方立を挿入し、パネルの隙間最終調整します。 ３．シートに端部器具Ａを取り付ける。 ４．下部レールと上部レールカバー並行して取り付けていきます。 ４．シートに吊り下げクリップを取り付ける。 ５．下穴を開けてビスで順次締結します。※ビス位置は施工要領書に記載 ５．両端器具Ａをそれぞれ持ち、端部器具Ｂに設置する。 最後に養生シートを剥がして施工完了。 最後に養生シートを剥がして施工完了。 不燃シートの種類 透明 不透明 タイプ タイプ U-CLEAR SHEET® K CG-55 透過率 90％以上 透過率 55％ 不燃シート物性値 特性 品番 厚み 質量 遮光率 表面抵抗値 特 長 透明 半透明 ※上記データは測定値であり、 規格値ではありません。 ※U-CLEAR SHEET® はユニチカ株式会社の登録商標です。 ※ 不透明タイプの半透明シートは特注品となるため最小ロットがあります。詳しくはお問合せください。

標準寸法図面 ■ スリムパネルタイプ ■ テンションタイプ 野縁（Ｗバー）（建築工事） 軽天ビス 3.5×32 又はドリルビス 4.0×45 軽天ビス∅3.5×32 上部レール・上部レールカバー 垂壁用Ｗバー（野縁） ユニクロタッピングネジＭ3×6 （建築工事） 軽天ビス 3.5×32 ＥＸＰパーツ Ｌ－10×40×ｔ1.5 又はドリルビス 4.0×45 天井ボード （建築工事） 不燃シート 下地材（建築工事） 端部器具Ａ・Ｂ （ＡＬ：ｔ2 アルマイト色） 軽天ビス 3.5×32 又はドリルビス 4.0×45 不燃シート 軽天ビス 3.5×32 又はドリルビス 4.0×45 壁・柱のテンション器具用補強下地　スタッド程度 上部レール用下地（Ｍバー：野縁） ケムシャットお取り扱い上の注意事項 ・ エアコンの吹き出し口付近では、シートが揺れる場合がございます。 ・ シートに鋭利なものを当てると破れてしまいます。 ・ 蛍光灯の反射具合により、平滑に見えない場合があります。 ・ 強い衝撃を与えると、シートの弛みや製品の破損に繋がります。 ・ 軽微な汚れはマイクロファイバー等で水拭きしてください。 424-0204 TEL. 054-360-3222 FAX. 054-360-3227 https://www.sunwizz.co.jp/ 90910-AKT-001-07 2023/04
