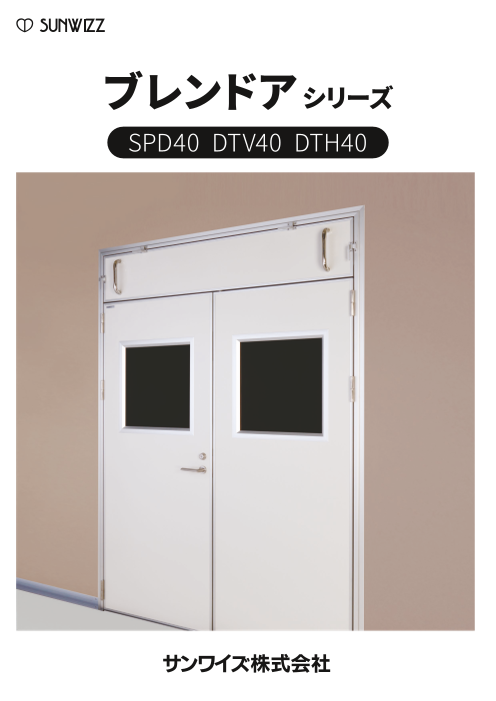

ブレンドアシリーズ

ブレンドアシリーズ SPD40 DTV40 DTH40 組 み 合 わ せ 自 由 な 新 し い 形 の ド ア 。

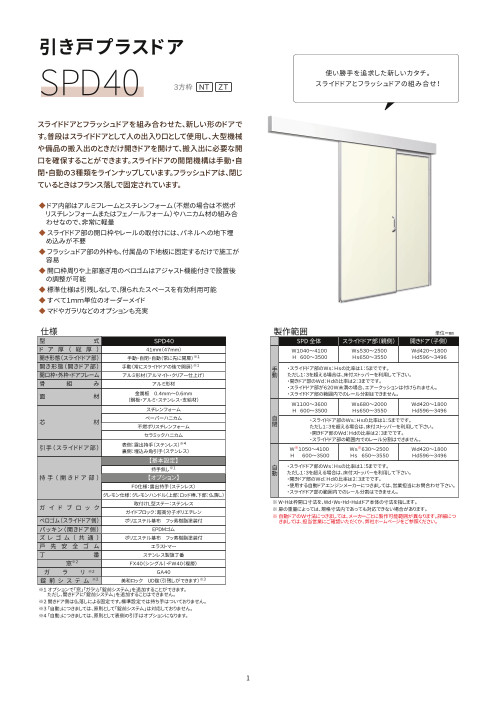

引き戸プラスドア SPD40 スライドドアとフラッシュドアを組み合わせた、新しい形のドアで す。普段はスライドドアとして人の出入り口として使用し、大型機械 や備品の搬入出のときだけ開きドアを開けて、搬入出に必要な開 口を確保することができます。スライドドアの開閉機構は手動・自 閉・自動の３種類をラインナップしています。フラッシュドアは、閉じ ているときはフランス落しで固定されています。 1

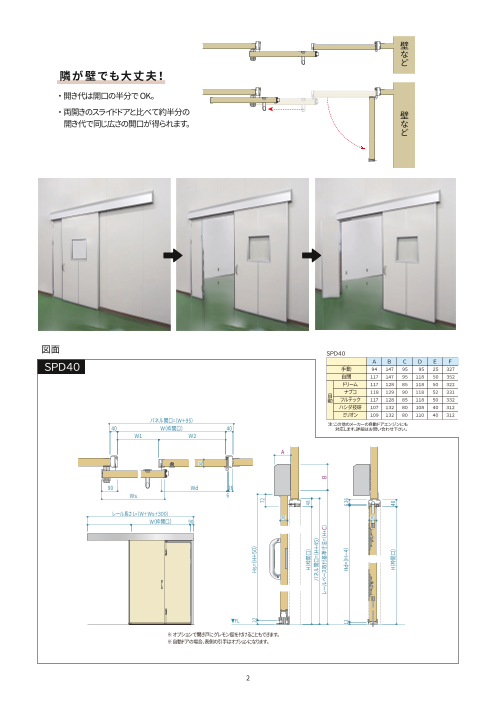

隣が壁でも大丈夫！ ・ 開き代は開口の半分で OK。 ・ 両開きのスライドドアと比べて約半分の 開き代で同じ広さの開口が得られます。 図面 ＳＰＤ４０ ＳＰＤ４０ Ａ Ｂ Ｃ Ｄ Ｅ Ｆ 手動 ９４ １４７ ９５ ９５ ２５ ３２７ 自閉 １１７ １４７ ９５ １１８ ５０ ３５２ ドリーム １１７ １２８ ８５ １１８ ５０ ３２２ ナブコ １２４ １３０ ８５ １２５ ５７ ３３２ フルテック １１７ １２８ ８５ １１８ ５０ ３３２ THU（ハシダ） １０７ １３２ ８０ １０８ ４０ ３１２ ミリオン １０９ １３２ ８０ １１０ ４０ ３１２ パネル開口=（Ｗ＋９５） 注：この他のメーカーの自動ドアエンジンにも 40 Ｗ（枠開口） 40 対応します。詳細はお問い合わせ下さい。 Ｗ１ Ｗ２ Ａ 90 Ｗｄ 26 Ｗｓ 6 レール長さ Ｌ=（Ｗ＋Ｗｓ＋３００） 41 41 Ｗ（枠開口） 90 ▼ＦＬ ※ オプションで開き戸にグレモン錠を付けることもできます。 ※ 自動ドアの場合、表側の引手はオプションになります。 2 4411 22 Ｈｓ=（Ｈ＋５０） 72 Ｈ（枠開口） ４８ パネル開口=（Ｈ＋４５） レールベース取付基準寸法=（Ｈ+Ｃ） Ｂ 12 Ｈｄ=（Ｈ－４） 6 26 Ｈ（枠開口） 40

着脱（垂直方向）プラスドア DTV40 背の高い機械を搬入・搬出するための開口部にはそれなりの高さ のドアが必要です。かといって普段は人や台車の出入口として使 用するだけなのでそれほど大きいドアは必要ない。また、クリーン ルームに使用するなら、あまり大きなドアだと開閉時の空気の流 動が大きくなってしまうのも問題です。そんなときは、開き扉の上 部に着脱式マシンハッチが付いたブレンドア、ＤＴＶ４０が便利で す。このドアはＤＲ４０とＴＨ４０それぞれの長所を兼ね備えた、まさ に“かゆいところに手が届く”サンワイズならではのドアです。 3

図面 片開・三方枠 Ｗ （枠外寸法） 40 有効寸法 40 ３方枠 66 26 ＤＷ 26 6 6 Ｗ （枠外寸法） 40 有効寸法 40 26 ＤＷ 26 6 6 41 41 ▼ＦＬ 両開・四方枠 Ｗ （枠外寸法） 40 有効寸法 40 26 ＤＷ 26 ４方枠 6 6 66 Ｗ （枠外寸法） 40 有効寸法 40 26 ＤＷ１ ＤＷ２ 26 6 6 6 41 41 ▼ＦＬ 4 66 66 66 66 4411 4411 4411 4411 12 ＤＨ１ 6 ＤＨ２ 6 26 26 6 ＤＨ１ 6 ＤＨ２ 6 26 有効寸法 40 40 有効寸法 40 Ｈ （枠外寸法） Ｈ （枠外寸法）

着脱（水平方向）プラスドア DTH40 大型ドア対応品 W、 H ともに3000mm を超える寸法が 製作可能な商品 ※片開き・片引きはWが1500mmを超える寸法 着脱式マシンハッチは、年に数回あるいは数年に１回しか使用し ない大きな開口部に使用しますが、部屋のレイアウト上どうしても そこにしか人の出入り用ドアが付けられない、あるいはそこに人の 出入り用のドアを付けたいといったときに便利なブレンドアです。 構造上左右どちらかの端部に開きドアが付きます。開きドアも90° 以上開けば丁番から外すことができますので、開口寸法を考える ときに開きドアもマシンハッチとして位置づけでき、大開口を確保 することができます。 mm 5

図面 開きドア ３方枠 ＋ ２枚割 着脱式マシンハッチ４方枠 Ｗ （枠外寸法） 40 有効寸法 40 ３方枠 26 ＤＷ ＤＷ ＤＷ 26 ４方枠 6 6 6 6 66 66 41 41 DTHＦＬ▼ 40　４枚▼ＦＬ 割 開きドア ４方枠 ＋ ３枚割 着脱式マシンハッチ４方枠 Ｗ （枠外寸法） 40 有効寸法 40 ４方枠 26 ＤＷ ＤＷ ＤＷ ＤＷ 26 ４方枠 6 6 6 6 6 66 66 41 41 ＦＬ▼ ▼ＦＬ 6 Ｈ （枠外寸法） 40 有効寸法 40 Ｈ （枠外寸法） 有効寸法 40 ＤＨ 26 26 6 6 66 ＤＨ 26 12 6 66 4411 4411 26 6 ＤＨ 6 26 26 6 ＤＨ 6 26 40 有効寸法 40 Ｈ （枠外寸法） 40 有効寸法 40 Ｈ （枠外寸法）
