垂直方向に動くバーチカルドアで、空間を有効利用。
☆2022年12月新オプション☆
ご要望にお応えして上部サニタリーオプションが登場しました！
扉が垂直方向（上下方向）に動くバーチカルドアです。引き代を垂直方向に持っていくことによって、空間を有効利用できます。
最大寸法でも片手で軽く開閉ができ、ウェイトバランサーにより任意の位置で扉を止めることも可能です。
・上げ下げマドア パネルタイプ VR30
上部の固定パネルはＦＩＸ窓として使用できるほかに、積層板にカラー鋼板やステンレス板を貼ることもできるので、
壁パネルや可動するドアと意匠を合わせることが出来ます。
・上げ下げマドア カマチタイプ VK30
可動パネルは全面を透明板にできるアルミ框材ですので、シースルーの窓と物品の出し入れ用の開口を兼ねることが出来ます。
寸法はオーダーメイドで、既製品ではできない大型の上げ下げ窓にも対応します。
関連：食品工場、工場、クリーンルーム、作業室、上げ下げマドア、FIX窓、アルミ、大型建具、安全装置、落下防止機能、軽い力で開閉、空間有効利用
関連メディア
このカタログについて
| ドキュメント名 | 上げ下げマドア |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 1.7Mb |
| 登録カテゴリ | |
| 取り扱い企業 | サンワイズ株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

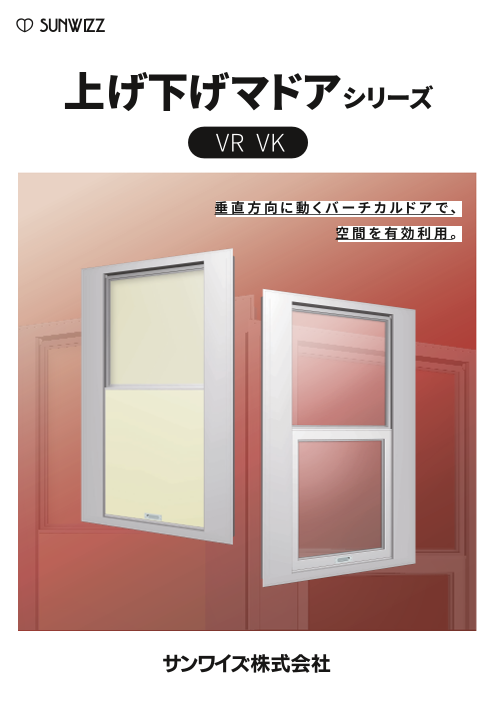

Page1
上げ下げマドアシリーズ
VR VK
垂 直 方 向 に 動 く バ ー チ カ ル ド ア で 、
空 間 を 有 効 利 用 。
Page2
上げ下げマドア パネルタイプ
ＶＲ３０
扉が垂直方向（上下方向）に動くバーチカルドアです。引き代を垂直方向に
持っていくことによって、空間を有効利用できます。最大寸法でも片手で軽く
開閉ができ、ウェイトバランサーにより任意の位置で扉を止めることも可能
です。上部の固定パネルはＦＩＸ窓として使用できるほかに、積層板にカラー
鋼板やステンレス板を貼ることもできるので、壁パネルや可動するドアと意
匠を合わせることが出来ます。
すべて組立済みで出荷
可動パネルは任意の
位置でストップ
固定パネルは鏡板と
窓で選択が可能
mm
片側フランジ付きで
壁への取付が簡単 安全装置による
軽い力で開閉可能 落下防止機能つき
上部サニタリー仕様（オプション）
図面
ＶＲ３０ ４方枠 ３方枠
ウイング外寸
25 枠外寸法 25 ウイング外寸
150 W（有効寸法） 150 90 25 枠外寸法 25
150 W（有効寸法） 150 90
175 175
ＤＷ 175 175
ＤＷ
31
31
1
90
3311
50 3 ＤＨ 50
固定部
可動部
引残し
25 H（有効寸法） 100
25 枠外寸法（Ｈ×2 ＋ 190） 25
ウイング外寸（Ｈ×2 ＋ 240）
90
3311
3 ＤＨ 50
固定部
可動部
引残し
H（有効寸法） 100
枠外寸法（Ｈ×2 ＋ 165） 25
ウイング外寸（Ｈ×2 ＋ 215）
Page3
上げ下げマドア カマチタイプ
ＶＫ３０
扉が垂直方向（上下方向）に動く上げ下げ窓です。ウェイトバランサー内蔵
なので軽く開閉ができ、任意の位置で窓を止めることも可能です。可動パネ
ルは全面を透明板にできるアルミ框材ですので、シースルーの窓と物品の
出し入れ用の開口を兼ねることが出来ます。寸法はオーダーメイドで、既製
品ではできない大型の上げ下げ窓にも対応します。
ガラスも含めて
すべて組立済みで出荷
可動パネルは任意の
位置でストップ
固定パネルは鏡板と
mm 窓で選択が可能
片側フランジ付きで
壁への取付が簡単 安全装置による
軽い力で開閉可能 落下防止機能つき
図面
ＶＫ３０ 上部サニタリー仕様（オプション）
４方枠 ３方枠
ウイング外寸 ウイング外寸
25 枠外寸法 25 25 枠外寸法 25
150 W（有効寸法） 150 90
150 W（有効寸法） 150 90
175 175
ＤＷ 175 175
ＤＷ
36
36
2
90
3366
50 3 ＤＨ 50
固定部
可動部
引残し
25 H（有効寸法） 100
25 枠外寸法（Ｈ×2 ＋ 190） 25
ウイング外寸（Ｈ×2 ＋ 240）
90
3366
3 ＤＨ 50
固定部
可動部
引残し
H（有効寸法） 100
枠外寸法（Ｈ×2 ＋ 165） 25
ウイング外寸（Ｈ×2 ＋ 215）
Page4
上げ下げマドア 製作可能範囲 （目安）
ＶＲ３０ 上げ下げマドア パネルタイプ
重量計算早見表（色が塗られている部分が製作可能範囲となります）
1800
1600
1400
1200
1000
800
600
400
200
0
350 400 450 500 550 600 650 700 750 800 850
〜 〜 〜 〜 〜 〜 〜 〜 〜 〜 〜
399 449 499 549 599 649 699 749 799 849 900
Ｈ（有効開口／引残し 100）
ＶＫ３０ 上げ下げマドア カマチタイプ ＶＫ３０ 上げ下げマドア カマチタイプ
重量計算早見表（色が塗られている部分が製作可能範囲となります） 重量計算早見表（色が塗られている部分が製作可能範囲となります）
1800 1800
面板 =ガラス (５mm) 面板 =樹脂板 (5mm)
1600 1600
1400 1400
1200 1200
1000 1000
800 800
600 600
400 400
200 200
0 0
350 400 450 500 550 600 650 700 750 800 850 350 400 450 500 550 600 650 700 750 800 850
〜 〜 〜 〜 〜 〜 〜 〜 〜 〜 〜 〜 〜 〜 〜 〜 〜 〜 〜 〜 〜 〜
399 449 499 549 599 649 699 749 799 849 900 399 449 499 549 599 649 699 749 799 849 900
Ｈ（有効開口／引残し 100） Ｈ（有効開口／引残し 100）
※ 上記のグラフはあくまで目安となります。詳細につきましてはお問合せください。
424-0204
TEL. 054-360-3222
FAX. 054-360-3227
https://www.sunwizz.co.jp/
90110-AKT-006-13
2024/10
