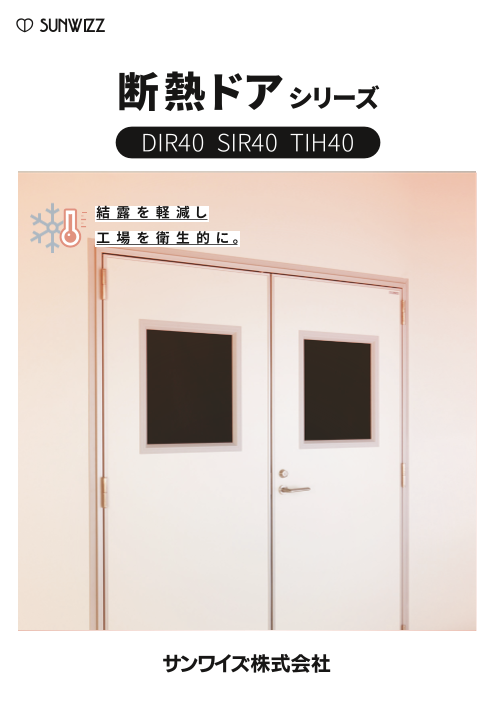

断熱ドアシリーズ DIR40 SIR40 TIH40 結 露 を 軽 減 し 工 場 を 衛 生 的 に 。

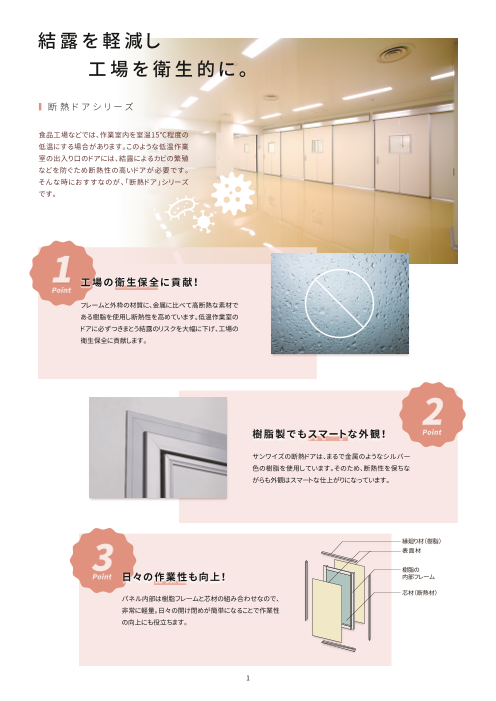

結 露 を 軽 減 し 工 場 を 衛 生 的 に 。 ■ 断 熱 ド ア シ リ ー ズ 食品工場などでは、作業室内を室温15℃程度の 低温にする場合があります。このような低温作業 室の出入り口のドアには、結露によるカビの繁殖 などを防ぐため断熱性の高いドアが必要です。 そんな時におすすなのが、「断熱ドア」シリーズ です。 1 工 場 の 衛 生保 全 に 貢 献！ Point フレームと外枠の材質に、金属に比べて高断熱な素材で ある樹脂を使用し断熱性を高めています。低温作業室の ドアに必ずつきまとう結露のリスクを大幅に下げ、工場の 衛生保全に貢献します。 2 樹 脂 製 で も スマー トな外 観！ Point サンワイズの断熱ドアは、まるで金属のようなシルバー 色の樹脂を使用しています。そのため、断熱性を保ちな がらも外観はスマートな仕上がりになっています。 3 縁廻り材（樹脂） 表面材 樹脂の Point 日々の 作 業 性 も 向 上！ 内部フレーム 芯材（断熱材） パネル内部は樹脂フレームと芯材の組み合わせなので、 非常に軽量。日々の開け閉めが簡単になることで作業性 の向上にも役立ちます。 1

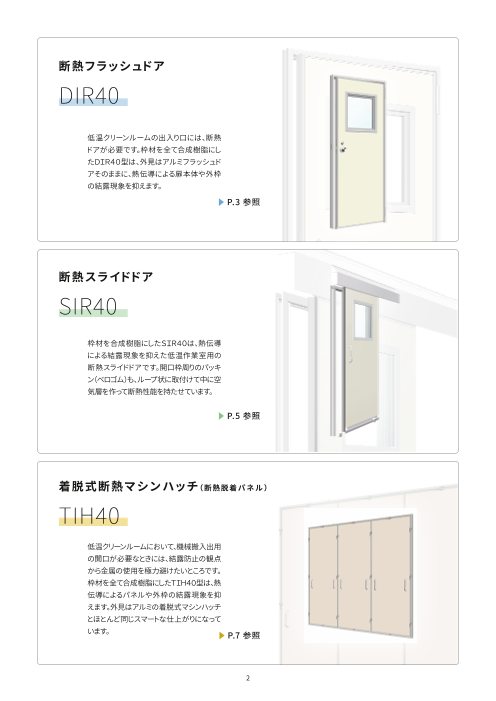

断 熱 フ ラ ッ シ ュ ド ア DIR40 低温クリーンルームの出入り口には、断熱 ドアが必要です。枠材を全て合成樹脂にし たＤＩＲ４０型は、外見はアルミフラッシュド アそのままに、熱伝導による扉本体や外枠 の結露現象を抑えます。 P.3 参照 断 熱 ス ラ イ ド ド ア SIR40 枠材を合成樹脂にしたＳＩＲ４０は、熱伝導 による結露現象を抑えた低温作業室用の 断熱スライドドアです。開口枠周りのパッキ ン（ベロゴム）も、ループ状に取付けて中に空 気層を作って断熱性能を持たせています。 P.5 参照 着 脱 式 断 熱 マ シ ン ハ ッ チ （ 断 熱 脱 着 パ ネ ル ） TIH40 低温クリーンルームにおいて、機械搬入出用 の開口が必要なときには、結露防止の観点 から金属の使用を極力避けたいところです。 枠材を全て合成樹脂にしたＴＩＨ４０型は、 熱伝導によるパネルや外枠の結露現象を 抑えます。外見はアルミの着脱式マシンハッ チとほとんど同じスマートな仕上がりになっ ています。 P.7 参照 2 ▲ ▲ ▲

結 露 を 軽 減 し 工 場 を 衛 生 的 に 断熱フラッシュドア DIR40 ３方枠 ＺＴ ４方枠 ＳＴ ＡＴ 温度を下げたクリーンルームの出入り口には、 断熱ドアが必要です。枠材を全て合成樹脂に したＤＩＲ４０型は、外見はアルミフラッシュドア そのままに、熱伝導による扉本体や外枠の結 露現象を抑えます。 ドア内部は樹脂フレームとスチレンフォームの 組み合わせなので、非常に軽量、金属製フラッ シュドアでは対応できない一部薬品へも対応 可能です。 ※ 枠材の材質はABS樹脂です。有機溶剤や油脂が付着 した状態が続くとストレスクラックが発生する場合があり ますのでご注意ください。 シングル 複層 オプションで樹脂枠の窓をつけられます。 両開きの召し合わせ部分。 3方枠の場合は、扉の下部にアジャスト A【 気-密4】 機能のあるズレゴムが付きます。 ４方枠グレモンハンドルのエアタイト仕様 ではＪＩＳの気密性能Ａ-４等級をクリア。 ドア面＆枠部 結露開始時（低温側１０℃の時）の比較 100 95 DＩＲ４０ （樹脂枠） 90 DＲ４０ 85 （アルミ枠） 80 75 70 65 60 55 50 ※当社調べ 15 20 25 30 35 暖 温側温 度（℃） 3 暖 温側湿 度（％）

DIR40 仕様 製作範囲 単位＝㎜ 型 式 ＤＩＲ４０ 枠外寸法 ＤＩＲ４０ ド ア 厚 ( 総 厚 ) ４１㎜（４７㎜） Ｗ４００～１４００ 開 き 形 態 小扉・片開き・親子開き・両開き Ｈ５３０～１４００ 外枠・エッジ材 ＡＢＳ樹脂（シルバー色） カムラッチ ・ＷがＨより大きくなる場合の最大Ｗ寸法は 外 枠 形 状 Ｐ４０ 有効寸法で９００㎜までです。 金属板　０.４㎜～０.６㎜ ・縦横比は、Ｈ：Ｗ＝１：１.５までです。 面 材 （鋼板・アルミ・ステンレス・支給材） Ｗ４２０～１４００ 芯 材 スチレンフォーム Ｈ５３０～１４００ パ ッ キ ン ＥＰＤＭゴム Ｆ０系 ・ＷがＨより大きくなる場合の最大Ｗ寸法は 丁 番 ステンレス製旗丁番※１ 有効寸法で９００㎜までです。 ズ レ ゴ ム ポリエステル基布　フッ素樹脂塗装付 ・縦横比は、Ｈ：Ｗ＝１：１.５までです。 点検口 Ｗ４２０～１３８０ 片面ハンドル：亜鉛ダイカスト製カムラッチハンドル Ｆ０系 Ｈ５３０～２５８０ 両面ハンドル：亜鉛ダイカスト製密閉ハンドル ＤＷ寸法がＤＨ寸法を超えることはできません。 錠前システム Ｆ０系 Ｗ４２０～１３８０ ※２ 丸ノブ： ＨＭＷ、ＭＡＷ （美和ロック） / UC-Q、AS-Q（ゴール） グレモン系 Ｈ５３０～３０８０ レバー錠： ＬＡ５２（美和ロック） / LG-NU（ゴール） ＤＷ寸法がＤＨ寸法を超えることはできません。 グレモン系 Ｗ９５０～２６８０ ５３シリーズ、Ｈ８３Ｖ（シブタニ） Ｆ０系 Ｈ５３０～２５８０ ドアチェック※３ リョービ・ニュースター ＤＷ寸法がＤＨ寸法を超えることはできません。 窓※３ ＰＸ４０（シングル）・ＰＷ４０（複層） Ｗ９５０～２６８０ ※１ オプションでオートヒンジやクリーンヒンジに変更可能です。 グレモン系 Ｈ５３０～３０８０ ※２ 記載されているものは標準品です。他の錠前もお気軽にご相談下さい。 ＤＷ寸法がＤＨ寸法を超えることはできません。 ※３ 「ドアチェック」「窓」はオプションで追加することができます。 図面 ＤＩＲ４０ Ｗ （枠外寸法） Ｗ （枠外寸法） 40 有効寸法 40 ４方枠 40 有効寸法 40 ３方枠 66 66 26 ＤＷ 26 26 ＤＷ ＤＷ 26 6 6 41 6 6 6 41 ▼ＦＬ ▼ＦＬ 4 66 41 26 6 ＤＨ 6 26 40 有効寸法 40 　Ｈ （枠外寸法） 66 41 12 ＤＨ 6 26 有効寸法 40 　Ｈ （枠外寸法）

結 露 を お さ え て 衛 生 的 ！ 断熱スライドドア SIR40 ３方枠 ＺＴ 低温作業室の出入口には結露しないド アが求められます。枠材を合成樹脂にし たＳＩＲ４０は、熱伝導による結露現象を 抑えた低温作業室用の断熱スライドドア です。高い断熱性能を有しながらもス マートで、軽く開閉が出来るのが最大の 特長です。開閉機構は手動・自閉・自動 の3種類をラインナップしています。 オプションで樹脂枠の窓をつけられます。 （単板または複層） 開口周りのベロゴムはループ状にして、空気層をつ くり断熱性を持たせています。 表 裏 床 面 ガイドローラーにより扉を壁側に押し付ける 表 ： 露出持手（ステンレス） ことで断熱性能を向上。 裏 ： 埋込み角引手（ステンレス） ※１組で戸先と戸尻の２箇所。 樹 脂 な の に 開 口 枠 （ 樹 脂 ） 金 属 の よ う な ス マ ー ト な 外 観 ！ 食品工場などでは、作業室内の温度を15℃程度 の低温にする場合があります。このような低温作業 室の出入り口のドアには、結露によるカビの繁殖な 表側ドア面　結露開始時（低温側１０℃の時）の比較 100 どを防ぐため断熱性の高いドアが必要です。 95 SIRは材料を全て合成樹脂にしているため熱伝導 90 85 による結露現象を抑え衛生的！さらにサンワイズの 80 ＳＩＲ４０ 75 （樹脂枠） スライドドアは下枠が不要のため、台車などの通 70 ＳＲ４０ 65 （アルミ枠） 行の妨げにもなりません！ 60 15 20 25 30 35 ※当社調べ 暖温側温度（℃） 5 暖温側湿度（％）

SIR40 仕様 製作範囲 単位 ＝ ㎜ 型 式 ＳＩＲ４０ 枠開口寸法 ＳＩＲ４０ ド ア 厚 （ 総 厚 ） ４１㎜（４７㎜） Ｗ寸法　５００～２０００ 開 閉 形 態 手動・自閉・自動 Ｈ寸法　６３０～３０００ 開 口 枠 ＡＢＳ樹脂（シルバー色） 片引き ・Ｗ：Ｈの比率は１：５までです。 エ ッ ジ 材 ＡＢＳ樹脂（シルバー色） 　（１：３を超える場合は床付けストッパーを利用してください。） レ ー ル カ バ ー ・Ｗ６２０未満のものには、エアークッションは付けられません。 アルミ形材(アルマイト・クリアー仕上げ) レ ー ル ベ ー ス アルミ形材 Ｗ寸法　１１００～３０００ 骨 組 み ＡＢＳ樹脂形材 Ｈ寸法　　６３０～３０００ 両引き ・Ｗ：Ｈの比率は１：２.５までです。 面 材 金属板　０.４㎜～０.６㎜ （鋼板・アルミ・ステンレス・支給材） （１：１.５を超える場合は床付けストッパーを利用してください。） ・Ｗ１３１０未満のものには、エアークッションは付けられません。 芯 材 スチレンフォーム Ｗ寸法　５００～１９５０ 引 手 表側：露出持手（ステンレス SUS304）※３ Ｈ寸法　６３０～２５００ 裏側：埋込み角引手（ステンレス SUS304） 片引き ・Ｗ：Ｈの比率は１：４までです。（１：３を超える場合は床付けストッパーを利用してください。） ガイドローラー 取付けステー：ステンレス ・レールを分割して出荷することは出来ません。 ガイドブロック　：ポリアセタール ・使用環境、扉重量によって、製作可能範囲であっても対応できない場合があります。 ズレゴム・ベロゴム ポリエステル基布　フッ素樹脂塗装付 Ｗ寸法　１２００～３０００ 戸 先 安 全 ゴ ム エラストマー Ｈ寸法　　６３０～２５００ 窓※１ ＰＸ４０（シングル）・ＰＷ４０（複層） 両引き ・Ｗ：Ｈの比率は１：２までです。（１：１．５を超える場合は床付けストッパーを利用してください。） 錠前システム※１ 美和ロック　ＵＤ錠※２（引残し有り） ・連動仕様の場合、レールを分割して出荷することは出来ません。非連動での対応となります。 ・使用環境、扉重量によって、製作可能範囲であっても対応できない場合があります。 ※１　「窓」「錠前システム」はオプションで追加することができます。 ※２　「自動」につきましては、原則として「錠前システム」は対応しておりません。　 Ｗ寸法　６００～２０００ ※３　「自動」につきましては、原則として表側の引手はオプションになります。 片引き Ｈ寸法　６３０～３０００ ・Ｗ：Ｈの比率は１：４までです。 Ｗ寸法　１１００～３０００ 両引き Ｈ寸法　　６３０～３０００ ・Ｗ：Ｈの比率は１：２までです。 ＳＩＲ４０ Ａ Ｂ Ｃ Ｄ Ｅ Ｆ Ｇ 錠無し ９４ １４７ ７５ ９５ ２５ ３０７ ５０ 錠付き ９４ １４７ ７５ ９５ ２５ ３０７ ４０ 錠無し １１７ １４７ ７５ １１８ ５０ ３３２ ５０ 錠付き １１７ １４７ ７５ １１８ ５０ ３３２ ４０ サニタリーカバー（オプション） ドリーム １１７ １２８ ６５ １１８ ５０ ３０２ ５０ Ｄ ナブコ １２４ １３０ ６５ １２５ ４７ ３０２ ５０ フルテック １１７ １２８ ６５ １１８ ５０ ３０２ ５０ THU（ハシダ） １０７ １３２ ６０ １０８ ４０ ２９２ ５０ ミリオン １０５ １３２ ６０ １０６ ４０ ２９２ ７５ 注：この他のメーカーの自動ドアエンジンにも対応します。詳細はお問い合わせ下さい。 41 ＳＩＲ４０ パネル開口 パネル開口 30 枠開口 Ｗ 30 30 枠開口 Ｗ 30 Ａ Ｇ Ｇ 50 50 ＤＷ ＤＷ 30 ＤＷ 41 レール長さ Ｌ =（２Ｗ＋２２０） レール長さ Ｌ =（２Ｗ＋２２０） 80 枠開口 Ｗ 枠開口 Ｗ ▼ＦＬ ※ シリンダーやサムターンが付く場合は、引き残しが必要になる場合があります。 ※ 自動ドアの場合、表側の引手はオプションになります。 6 4411 参考(95) 4411 参考(95) 32 ＤＨ=（Ｈ＋２０） Ｈ（枠開口寸法） 30 Ｃ Ｂ Ｅ 60 パネル開口 Ｆ レールベース取付基準寸法　（Ｈ+Ｄ） Ｂ

着 脱 式 断 熱 マ シ ン ハ ッ チ （ 断 熱 脱 着 パ ネ ル ） TIH40 ３方枠（下部に硬質塩ビライナーが付きます。） ４方枠（オプションで下枠取外し式に出来ます。） 温度を下げたクリーンルームにおいて、機 械搬入出用の開口が必要なときには、結露 防止の観点からアルミ形材の使用を極力 避けなければなりません。枠材を全て合成 樹脂にしたＴＩＨ４０型は、熱伝導によるパネ ルや外枠の結露現象を抑えます。外見はア ルミの着脱式マシンハッチとほとんど同じ スマートな仕上がりになっています。 シングル 複層 オプションで樹脂枠の窓をつけられます。 下枠 着脱 ４方枠はオプションで 下枠取外し式へ変更可能。 １年に数回、大開口が必 要なら！ 年に数回程度の大型機械の出し入れなどには大型のドアを使用することに なりますが、扉が開閉する回転半径やスライドドアの引き代のスペースを確 保することが問題となる場合もあります。そんな時に便利なのが、着脱式マ シンハッチです。サンワイズでは大型建具の製造も行っています。 大 型でも比 較的 軽 量！ 大型でありながら、スチレンフォームなどの芯材やアルミフレームを使用して おり比較的軽量のため、人の手で着脱することができます。 ※比較的軽量とはいえ、大型の着脱式マシンハッチのパネル1枚の重量は 相当なものとなります。必ず重量に見合った人数で着脱作業を行うととも に、作業時には周囲に気を付けて、安全に作業を行う必要がございます。 7

仕様 製作範囲 単位＝㎜ 型 式 Ｔ Ｉ Ｈ ４ ０ ＴＩＨ４０ ド ア 厚 （ 総 厚 ） ４１㎜（４７㎜） Ｗ寸法　４００～　※１　 形 態 １枚割・２枚割・３枚割・４枚割　など Ｈ寸法　４００～４０８０ 外 枠 ・ フ レ ー ム ＡＢＳ樹脂（シルバー色） ※１　４２００㎜を超えると枠材は分割となります。 面 材 金属板　０.４㎜～０.６㎜ （鋼板・アルミ・ステンレス・支給材） 芯 材 スチレンフォーム 締 込 み 金 物 カムラッチ締込みハンドル（亜鉛ダイカスト） 持 手 露出持手（ステンレス SUS304） パ ッ キ ン エラストマー 　窓※１ ＰＸ４０（シングル）・ＰＷ４０（複層） ※１　「窓」はオプションで追加することができます。 【 下枠取外し式 ４方枠 】 皿頭小ネジ そんな場合は、 ４方枠の下枠取外し式 を 取外し枠 ご指定下さい。 ３方枠では床の不陸が影響して 着脱する下枠の固定にはグリップアンカーと小ネジを グリップアンカー埋込み 着脱式マシンハッチを床に置けない・・・ 使用。着脱を繰り返すうちに磨り減ってネジが効かな Ｐレスアンカー くなるといったことはありません。小ネジは常時４種類 かといって4方枠では物品搬入の際に の長さのものを同時に出荷します。 下枠が邪魔になる・・・ ※ 床のレベルが極端に悪い場合、ネジが届かないこともあります。 【 プラス棒 】 ＴＩＨ（樹脂枠）断面 Ｈ寸法が高い着脱式マシンハッチは、上部枠へのパネルの掛かりが小さいとパネルを着脱する際に 危険です。サンワイズの着脱式マシンハッチは、枠への掛かりを大きくするための部材もオプションで ご用意しています。アルミ枠用と樹脂枠用とを揃え、予め外枠に固定して出荷しています。上部だけで なく、縦枠の掛かりを大きくとりたい場合にもご利用いただけます。 プラス棒 ※ ３方枠・３枚割以上の場合は取付けることをおすすめします。 単位 ＝ ㎜ 図面 ＴＩＨ４０ Ｗ （枠外寸法） ４方枠 ３方枠 40 有効寸法 40 66 66 26 ＤＷ ＤＷ ＤＷ 26 6 6 6 6 41 41 ▼ＦＬ 75 下枠取外し仕様 75 8 66 4411 26 5 ＤＨ 5 26 40 有効寸法 40 Ｈ （枠外寸法） 5 ＤＨ 5 26 有効寸法 40 10 Ｈ （枠外寸法）
