目的や使用環境に最も適した窓を。【FIX窓・引き違い窓シリーズ】

FIX窓・引違い窓シリーズ FX FW MF DF PX PW FZ CXT-A 引違い窓 目 的 や 使 用 環 境 に 最 も 適 し た 「 窓 」 を 。

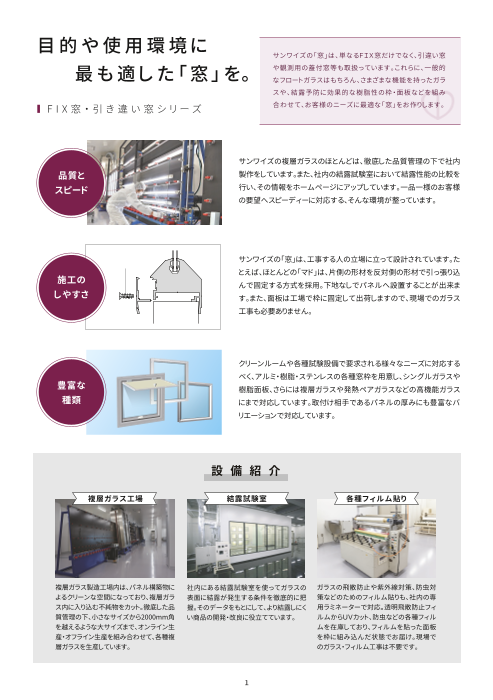

目的や使用環境に サンワイズの「窓」は、単なるＦＩＸ窓だけでなく、引違い窓 最も適した「窓」を。 や観測用の蓋付窓等も取扱っています。これらに、一般的 なフロートガラスはもちろん、さまざまな機能を持ったガラ スや、結露予防に効果的な樹脂性の枠・面板などを組み ■ F I X 窓 ・ 引 き 違 い 窓 シ リ ー ズ 合わせて、お客様のニーズに最適な「窓」をお作りします。 サンワイズの複層ガラスのほとんどは、徹底した品質管理の下で社内 品質と 製作をしています。また、社内の結露試験室において結露性能の比較を スピード 行い、その情報をホームページにアップしています。一品一様のお客様 の要望へスピーディーに対応する、そんな環境が整っています。 皿頭タッピング 窓枠本体 サンワイズの「窓」は、工事する人の立場に立って設計されています。た （付属品） とえば、ほとんどの「マド」は、片側の形材を反対側の形材で引っ張り込 施工の んで固定する方式を採用。下地なしでパネルへ設置することが出来ま しやすさ す。また、面板は工場で枠に固定して出荷しますので、現場でのガラス パ ネ ル 工事も必要ありません。 副体Ａ 1 クリーンルームや各種試験設備で要求される様々なニーズに対応する べく、アルミ・樹脂・ステンレスの各種窓枠を用意し、シングルガラスや 豊富な 樹脂面板、さらには複層ガラスや発熱ペアガラスなどの高機能ガラス 種類 にまで対応しています。取付け相手であるパネルの厚みにも豊富なバ リエーションで対応しています。 設 備 紹 介 複層ガラス工場 結露試験室 各種フィルム貼り 複層ガラス製造工場内は、パネル構築物に 社内にある結露試験室を使ってガラスの ガラスの飛散防止や紫外線対策、防虫対 よるクリーンな空間になっており、複層ガラ 表面に結露が発生する条件を徹底的に把 策などのためのフィルム貼りも、社内の専 ス内に入り込む不純物をカット。徹底した品 握。そのデータをもとにして、より結露しにく 用ラミネーターで対応。透明飛散防止フィ 質管理の下、小さなサイズから2000mm角 い商品の開発・改良に役立てています。 ルムからＵＶカット、防虫などの各種フィル を越えるような大サイズまで、オンライン生 ムを在庫しており、フィルムを貼った面板 産・オフライン生産を組み合わせて、各種複 を枠に組み込んだ状態でお届け。現場で 層ガラスを生産しています。 のガラス・フィルム工事は不要です。 1

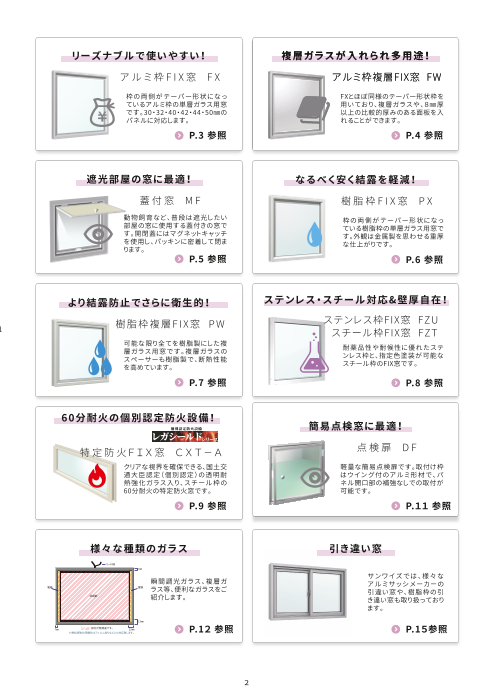

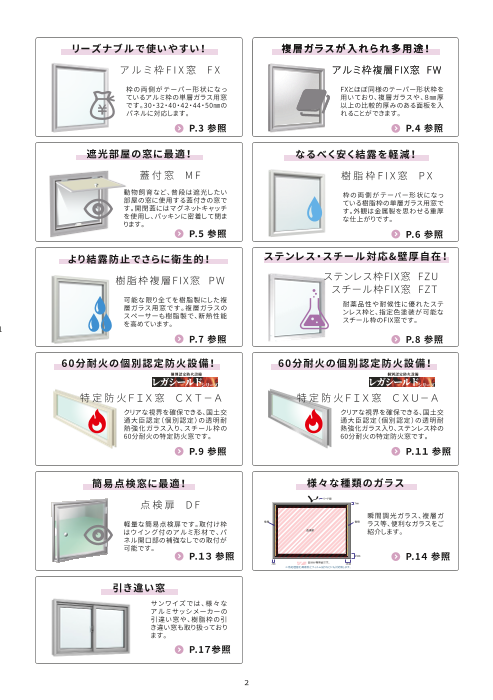

リ ー ズ ナ ブ ル で 使 い や す い ！ 複 層 ガ ラ ス が 入 れ ら れ 多 用 途 ！ ア ル ミ 枠 F I X 窓 F X アルミ枠複層FIX窓 FW 枠 の 両 側 が テ ー パ ー 形 状 に な っ FXとほぼ同様のテーパー形状枠を ているアルミ枠の単層ガラス用窓 用いており、複層ガラスや、８㎜厚 です。30・32・40・42・44・50㎜の 以上の比較的厚みのある面板を入 パネルに対応します。 れることができます。 P.3 参照 P.4 参照 遮 光 部 屋 の 窓 に 最 適 ！ な る べ く 安 く 結 露 を 軽 減 ！ 蓋 付 窓 M F 樹 脂 枠 F I X 窓 P X 動 物 飼 育 な ど 、 普 段 は 遮 光 し た い 枠 の 両 側 が テ ー パ ー 形 状 に な っ 部屋の窓に使用する蓋付きの窓で ている樹脂枠の単層ガラス用窓で す。開閉蓋にはマグネットキャッチ す。外観は金属製を思わせる重厚 を使用し、パッキンに密着して閉ま な仕上がりです。 ります。 P.5 参照 P.6 参照 よ り 結 露 防 止 で さ ら に 衛 生 的 ！ ス テ ン レ ス ・ ス チ ー ル 対 応 & 壁 厚 自 在 ！ 樹 脂 枠 複 層 F I X 窓 P W ステンレス枠FIX窓 FZU 1 スチール枠FIX窓 FZT 可能な限り全てを樹脂製にした複 層 ガ ラ ス 用 窓 で す 。 複 層 ガ ラ ス の 耐薬品性や耐候性に優れたステ スペーサーも樹脂製で、断熱性能 ンレス枠と、指定色塗装が可能な を高めています。 スチール枠のFIX窓です。 P.7 参照 P.8 参照 6 0 分 耐 火 の 個 別 認 定 防 火 設 備 ！ 個別認定防火設備 簡 易 点 検 窓 に 最 適 ！ レガシールドシリーズ 特 定 防 火 Ｆ Ｉ Ｘ 窓 Ｃ Ｘ Ｔ － Ａ 点 検 扉 D F クリアな視界を確保できる、国土交 軽量な簡易点検扉です。取付け枠 通大臣認定（個別認定）の透明耐 は ウ イ ン グ 付 の ア ル ミ 形 材 で 、 パ 熱 強 化 ガ ラ ス 入 り 、 ス チ ー ル 枠 の ネル開口部の補強なしでの取付が 60分耐火の特定防火窓です。 可能です。 P.9 参照 P.１１ 参照 様 々 な 種 類 の ガ ラ ス 引 き 違 い 窓 リード線 7㎜ サ ン ワ イ ズ で は 、 様 々 な 瞬 間 調 光 ガ ラ ス 、 複 層 ガ ア ル ミ サ ッ シ メ ー カ ー の 電極 電極 ラス等、便利なガラスをご 引 違 い 窓 や、 樹 脂 枠の 引 透視部 紹介します。 き違い窓も取り扱っており ます。 13㎜ 7㎜ 部分が発熱面です。 13㎜ ※熱処理強化・飛散防止フィルム貼りなどにも対応致します。 P.1２ 参照 P.1５参照 2

リ ー ズ ナ ブ ル で 使 い や す い ！ アルミ枠FIX窓 ＦＸ パネル厚 ３０ ３２ ４０ ４２ ４４ ５０ 枠の両側がテーパー形状になっているアル ミ枠のシングルガラス用FIX窓です。30㎜、 32㎜、40㎜、42㎜、44㎜、50㎜の壁やドアに 窓枠同士を引っ張り込むように 対応します。現場でのガラス工事も不要で、 して固定するので、開口周りに下 地は不要。 壁やドアへの取付けも簡単。使い勝手のよ いFIX窓です。 壁厚30㎜ 壁厚４0㎜～ 面板は30mm用がシリコーン コーキング固定、それ以外はグ レイジングチャンネルを使用し て枠に固定しています。 ※FX40では、アウトガス対策のため に、低シロキサンコーキングにより固 定する専用の窓枠もあります。その場 FX 枠の両側はテーパー形状でホコ 合相対寸法が変わりますので、手配 リがたまりにくく衛生的。 上注意が必要です。相対寸法の詳細 は、営業担当者にご確認ください。 仕様 製作範囲 単位＝mm 型 式 ＦＸ３０・３２ ＦＸ４０・４２・４４ ＦＸ５０ 型 式 ＦＸ３０・３２ ＦＸ４０・４２・４４ ＦＸ５０ 　 枠 　 アルミ形材（アルマイト・クリアー仕上げ） 有 効 寸 法 Ｗ寸法　１１６※１～２５００ Ｗ寸法　１１６※１～２５００ Ｗ寸法　１１６※１～２５００ 枠 形 状 両側テーパー Ｈ寸法　１１６※１～２５００ Ｈ寸法　１１６※１～２５００ Ｈ寸法　１１６※１～２５００ 対 応 パ ネ ル 厚 ３０ ・３２mm ４０・４２・４４mm ５０ mm 備 考 有効面積で３㎡まで 有効面積で４㎡まで 面 板 の 厚 み ３～７mm ※　使用する面板によっては上記寸法よりも小さくなるなど製作可能範囲でも対応できない 面 板 の 固 定 方 法Ｆシリコーンコーキング固定 グレイジングチャンネルによる固定※１ 場合があります。詳細はお問合せください。 グレイジングチャンネル Ｘ－ 塩ビ（黒色） ※１ 枠外寸法で３５０mm未満の場合、トメの精度が落ちることがあります。 パネルへの固定方法 副体をネジ固定（下地不要） ※１ サイズ によって、シリアコーンコルーキング固ミ定とする枠場合がありFます。詳I細Xはお問窓い合わせ下さい。 ＦＸ ＦＸ３０・３２ ＦＸ４０・４２・４４ ＦＸ５０ 30～32 40～44 50 ※アウトガス対策につきましては、ご相談ください。 3 サッシ外寸 パネル開口 Ｈ（有効寸法） 8.5 33.5 42 サッシ外寸 パネル開口 Ｈ（有効寸法） 8.5 37.5 46 サッシ外寸 パネル開口 Ｈ（有効寸法） 8.5 33.5 42

複 層 ガ ラ ス が 入 れ ら れ 多 用 途 ！ アルミ枠複層FIX窓 ＦＷ パネル厚 ３０ ３２ ４０ ４２ ４４ FX型FIX窓枠とほぼ同じ形状で、複層ガラス や8㎜以上の厚みの面板を入れることがで きます。壁やドアへの取付けも簡単。ガラス 工事が不要なのもFXと同じです。 窓枠同士を引っ張り込むように して固定するので、開口周りに下 地は不要。 枠の両側はテーパー形状でホコ リがたまりにくく衛生的。 FW 仕様 製作範囲 単位＝mm 型 式 ＦＷ３０・３２ ＦＷ４０・４２・４４ ＦＷ３０・３２・４０・４２・４４ 　 枠 　 アルミ形材（アルマイト・クリアー仕上げ） 有 効 寸 法 Ｗ寸法　１８３※１～２０００ 枠 形 状 両側テーパー Ｈ寸法　１８３※１～２０００ 対 応 パ ネ ル 厚 ３０ ・３２ mm ４０ ・４２ ・４４ mm 備 考 ・有効面積で３㎡までです。 面 板 の 厚 み ８～１６ mm ※１　枠外寸法で３５０mm未満の場合、トメの精度が落ちることがあります。 面 板 の 固 定 方 法 FＷ シリコーンコーキング固定 パ ネ ル へ の 固 定 方 法 副体をネジ固定（下地不要） アルミ枠複層FIX窓 ＦＷ ＦＷ３０・３２ ＦＷ４０・４２・４４ 30～32 40～44 4 サッシ外寸 パネル開口 Ｈ（有効寸法） 8.5 32.5 41 サッシ外寸 パネル開口 Ｈ（有効寸法） 8.5 32.5 41

1 遮 光 部 屋 の 窓 に 最 適 ！ 蓋付窓 表面材もドアや壁の色に合わせ MF20 て選択可能。 動物飼育室など、普段は遮光が必要な部 開閉機構は2種類から選択可能 屋の窓に使用する開閉蓋付きのFIX窓で （壁付けのみ。） す。開閉蓋にはマグネットキャッチを使用 し、パッキンに密着して閉まります。開閉蓋 ドライバー錠 ローレット摘み の表面材は壁やドアにあわせて自由に選択 できます。 ドライバー錠の開閉 ローレット摘みの開閉 フランジがついているので、金属 製パネルなら補強なしでの設置 が可能。 ※フランジは表側、裏側で選択 磁石 MF 可能。 マイナスドライバーまたはコイン つまみを摘まんで、蓋（フタ）を開 でひねって開閉します。 閉し、磁石で開口にくっつきます。 仕様 製作範囲 単位＝㎜ M型F 式 ＭＦ２０ ＭＦ２０ ド ア 厚 ７mm 有 効 寸 法 Ｗ寸法　２２７～６００ 開 き 形 態 左右開き・上開き・下開き Ｈ寸法　２２７～６００ 外枠・フレーム アルミ形材（アルマイト・クリアー仕上げ） 備 考 ・窓蓋が右開きまたは左開きのときは、窓蓋の 金属板　０.４～０. ＤＷ寸法がＤＨ寸法を超えないこと。 M蓋面 F付材窓 ６mm （鋼板・アルミ・ステンレス・支給材） 芯 材 合板 面 板 ガラス・アクリル・ポリカ・塩ビ・ＰＥＴ等（５mmのみ） 複層ガラス（総厚１２mmのみ） パ ッ キ ン ＥＰＤＭゴム 丁 番 ステンレス製抜き差し丁番 蓋付窓 表フランジもあります ドライバー錠 （亜鉛合金） 錠 前 シ ス テ ム （ウイング） ローレット摘み（ステンレス鏡面バフ研磨） 30.5 Ｗ（有効寸法） ＭＦ フランジ外寸法 14 枠外寸法 14 30.5 Ｗ（有効寸法） 30.5 14 枠外寸法 フ表ランフジ外ラ寸ン法 ジもあります 52.5 （ウイング） 10 2 面板寸法 2 10 30.5 Ｗ（有効寸法） ハンドルの種類 正 面 側 面 フランジ外寸法 14 枠外寸法 14 ドライバー錠 30.5 Ｗ（有効寸法） 30.5 14 枠外寸法 フランジ外寸法 ローレット摘み 52.5 10 2 面板寸法 2 10 ハンドルの種類 正 面 側 面 ドライバー錠 5 52.5 52.5 10 2 面板寸法 3 10 面板寸法 3 10 30.5 Ｈ（有効寸法） 30.5 14 枠外寸法 14 外寸法 Ｈ（有効寸法） 30.5 枠外寸法 14 外寸法 52.5 52.5

2 な る べ く 安 く 結 露 を 軽 減 ！ 樹脂枠FIX窓 ＰＸ パネル厚 ４０ ４２ ４４ 枠の両側がテーパー形状になっている樹脂 製のシングルガラス用ＦＩＸ窓です。外観は 金属製を思わせる重厚な仕上がりで、現場 でのガラス工事も不要。開口回りへの下地 も不要で、４０㎜から４４㎜の厚みの壁やド アへの取付けが簡単にできる便利な樹脂 枠の両側はテーパー形状でホコ 枠ＦＩＸ窓です。 リがたまりにくく衛生的。 窓枠同士を引っ張り込むように 塩ビ製でも極力安っぽさを感じさせない重厚な して固定するので、開口周りに下 仕P上がXり。 地は不要。 仕様 製作範囲 単位＝mm 型 式 ＰＸ４０ ＰＸ４２ ＰＸ４４ ＰＸ４０・４２・４４ 　 枠 　 抗菌剤混練塩ビ形材（ライトグレー色） Ｗ寸法　１１８※１ 有 効 寸 法 ～９０８ 枠 形 状 両側テーパー Ｈ寸法　１１８※１～９０８ 対 応 パ ネ ル 厚 ４０ mm ４２ mm ４４ mm ※１　枠外寸法で３５０mm未満の場合、トメの精度が落ちることがあります。 面 板 の 厚ＰみＸ ３～７mm 面 板 の 固 定 方 法 グレイジングチャンネルによる固定 グレイジングチャンネル 塩ビ（黒色） パ ネ ル へ の 固 定 方 法 副体をネジ固定（下地不要） 樹脂枠FIX窓 ＰＸ ＰＸ４０ ＰＸ４２ ＰＸ４４ 40 42 44 6 サッシ外寸 パネル開口 Ｈ（有効寸法） 11.5 34.5 46 サッシ外寸 パネル開口 Ｈ（有効寸法） 11.5 34.5 46 サッシ外寸 パネル開口 Ｈ（有効寸法） 11.5 34.5 46

3 よ り 結 露 防 止 で さ ら に 衛 生 的 ！ 樹脂枠複層FIX窓 PW パネル厚 ４０ ４２ ４４ ５０ オール樹脂製の複層ガラスFIX窓です。使 用する複層ガラスのスペーサーにも樹脂を 窓枠同士を引っ張り込むように 使い、断熱性能を高めています。40～44㎜ して固定するので、開口周りに下 地は不要。 の厚みの壁・ドアに対応するPW40と、50㎜ に対応するPW50があります。一般的な2枚 ガラスのペアガラスから、3枚、4枚のガラス を使った複層ガラスや、ヒーター入りの発熱 ペアなど、使用する複層ガラスを用途に合 わせて指定することができます。 真空層 保護キャップ ウォームエッジ （樹脂スペーサー） 乾燥剤 窓枠に段差がある場合、段差部 分に空気の滞留が起こり結露が PW 使用する複層ガラスのスペー 発生しやすくなります。 サーにも樹脂を使い、断熱性能 必ず温暖側にフラット面がくるよ を高めています。 うにしてください。 仕様 製作範囲 単位＝mm 型 式 ＰＷ４０ ＰＷ５０ ＰＷ４０・５０ 　 枠 　 ＡＢＳ樹脂形材（シルバー色） 有 効 寸 法 Ｗ寸法　１７２※１～２０００ 枠 形 状 片側フラット・片側段付き Ｈ寸法　１７２※１～２０００ 対 応 パ ネ ル 厚 ４０～４４mm ５０mm 備 考 ・有効面積で３㎡までです。 面 板 の 厚 みＰＷ １９～４６mm ※１　枠外寸法で３５０mm未満の場合、トメの精度が落ちることがあります。 面 板 の 固 定 方 法 シリコーンコーキング固定 パ ネ ル へ の 固 定 方 法樹脂枠副体をネジ複固定（下地層不要） FIX窓 ＰＷ ＰＷ４０ ＰＷ５０ 40～44 50 7 サッシ外寸 パネル開口 Ｈ（有効寸法） 11.5 38.5 50 サッシ外寸 パネル開口 Ｈ（有効寸法） 11.5 38.5 50

4 5 耐 薬 品 ・ 耐 候 性 か つ 壁 厚 自 由 ！ ステンレス枠FIX窓 / スチール枠FIX窓 FZU /FZT 形状 ＦＺ ＦＦ ＺＺ ＦＶ ＶＶ 鋼板折り曲げ枠のFIX窓です。耐薬品性・耐候 性に優れたステンレス枠と、指定色での焼付 塗装が可能なスチール枠をご用意しています。 ワイヤー入りガラスを使用することで、防火設 備（構造規定品）としてもご使用いただけます。 両側からの抑え枠で、フラット形状のF枠、階段 状に折り曲げたZ枠、テーパー形状のV枠を組 み合わせて使用します。枠形状は、パネル厚や 使用する部屋の状況に応じて使い分けが可能 です。 FZ 窓枠に段差がある場合、段差部 分に空気の滞留が起こり結露が 枠の両側は縁が切れており、 発生しやすくなります。 FZ 温度差のある間仕切りにも使用 必ず温暖側にフラット面がくるよ 可能。 うにしてください。 仕様 製作範囲 単位＝㎜ ＦＺＵ ・ ＦＺＴ 型 ＦＺＵ ・ FZT 　 式　 ＦＺＵ ＦＺＴ 枠 外 寸 法 Ｗ寸法　２８０～２４００ 枠 ステンレス（2.0mm,V枠のみ1.5mm） スチール(2.3mm,V枠のみ1.6） Ｈ寸法　２８０～２４００ 枠 形 状 Ｆ型（フラット）・Ｚ型・Ｖ型（テーパー）の組み合わせ 備 考 ・最大で３㎡までです。 対 応 壁 厚 ４０～１５０mm 面 板 の 厚 み ３mm～ 面 板 の 固 定 方 法 それぞれの枠を壁に対してビスまたはリベット固定 パ ネ ル へ の 固 定 方 法 タッピング（下地必要）またはリベット（下地不要）による固定※１ ※ F型枠とZ型・Ｖ型枠では、固定用ネジ穴のピッチや点数が異なる場合があります。 ＦＺU/ＦＺT ※ Ａ寸法は最低８．５ｍｍ必要です。 ＦＺ ＦＦ ＺＺ ＦＶ ＶＶ Ｂ・Ｃ寸法はパネル厚、面板厚によって変わります。 パネル厚 パネル厚 パネル厚 パネル厚 パネル厚 Ａ Ａ Ａ ＭＴ ＭＴ 8 Ｈ（枠外寸法） パネル開口 有効寸法 18 22 40 Ｈ（枠外寸法） パネル開口 有効寸法 18 22 40 Ｈ（枠外寸法） パネル開口 有効寸法 18 22 40 Ｈ（枠外寸法） パネル開口 有効寸法 18 Ｃ 2 Ａ 20 Ｂ Ｈ（枠外寸法） パネル開口 有効寸法 18 Ｃ 2 Ａ 20 Ｂ

5 6 ローレット摘み 透 明 ガ ラ ス 入 り 特 定 防 火 Ｆ Ｉ Ｘ 窓 ！ 個別認定防火設備 ＣＸＴ-Ａ レガシールドシリーズ 網の入らない透明耐熱強化ガラス入りの特定防火設備ＦＩＸ窓 です。当社の指定する耐熱強化ガラスとセットで国土交通大臣 の認定を取得しています。下枠はテーパーになっており、クリーン ルーム用の特定防火設備としても使用できます。自社工場にて 焼付け塗装※１し、専用の耐熱強化ガラスをはめ込んでの出荷 耐火試験の様子 を基本としています※２。 個 別 認 定 品 ！ また、現場での取付け工事もお任せください。 ※１当社指定の塗料になります。他の塗料をご希望する場合はご相談ください。 ※２錆止め塗装までとして、現場でのガラス工事にも対応します。その場合の 個別認定品です ガラスは当社にて用意します。 認定番号：EA-0515 国土交通大臣認定(個別認定)の 透明ガラス入り特定防火設備 （60分耐火) 網の無い透明ガラス (耐熱高透過強化ガラス)だから クリアな視界を確保 枠の下はテーパー形状で、 100mmから150mmの壁厚に対応。 クリーンルームに最適 耐火断熱パネルにも使用可能 自社 工 場で 焼 付 け 塗 装 に 対応 現 場で のガラス 工事が 不 要 すべて1m m 単位のオー ダーメイ ド 9 10 2 30.5 Ｈ（有効寸法） 14

6 7 CXT-A 100 仕様 サッシ外寸 型 式 ＣＸＴ-Ａ 120 有効寸法 120 64 14 42 42 14 64 認定番号 ＥＡ-０５１５ 壁厚 １００mm～１５０mm ガラス ８mm高透過耐熱強化ガラスのみ 81 81 120 39 パネル開口 39 10 100 10 枠 溶融亜鉛メッキ鋼板 ２．３mm 枠塗装※ 焼付塗装（溶剤・粉体）、錆止め塗装 枠形状 下側テーパー 51.5 41 10.5 17 C面板Xの固T定方-法A防火戸用指定シリコーンシーリング材による固定 ※ 使用する塗料は当社指定塗料となります。塗料に関する 指定がある場合は、必ずご相談下さい。 120 51.5 17 51.5 CX製作T範-囲A 相 単位＝mm W 寸 法対寸H 寸 法 表 10 100 10 有 効 寸 法 ２００～１８００ １７４～１０００ ＣＸＴ-Ａ１２５（壁厚125mm用) 相対寸法表（壁厚100mm～150mm共通） CXT-A 125 Ｓ基準 Ｐ基準 Ｕ基準 サッシ外寸 ＋２４０（Ｗ） 120 有効寸法 120 サッシ外寸 　＋７８ 64 14 42 42 14 64 ＋２７０（Ｈ） ＋１６２（Ｗ） パネル開口 　－７８ ＋１９２（Ｈ） －２４０（Ｗ） －１６２（Ｗ） 81 81 有効寸法 145 39 パネル開口 39 －２７０（Ｈ） －１９２（Ｈ） 10 125 10 64 41 23 17 145 64 17 64 10 125 10 ＣＸＴ-Ａ１５０（壁厚150mm用) CXT-A 150 サッシ外寸 120 有効寸法 120 64 14 42 42 14 64 81 81 170 39 パネル開口 39 10 150 10 76.5 41 35.5 17 170 76.5 17 76.5 10 150 10 ブレストペア 10 サッシ外寸 サッシ外寸 サッシ外寸 150 有効寸法 120 150 有効寸法 120 150 有効寸法 120 64 14 72 40 14 66 64 14 72 40 14 6664 14 72 40 14 66 49 14 87 31 24 14 51 49 14 87 31 24 14 51 49 14 87 31 24 14 51 111 81 120 111 81 111 81 39 パネル開口 39 170 145 10 100 10 39 パネル開口 39 39 パネル開口 39 10 150 10 10 125 10 120 170 145 51.5 17 51.5 76.5 17 76.5 64 17 64 10 100 10 10 150 10 10 125 10

7 簡 易 点 検 窓 に 最 適 ！ 簡易点検窓 DF20 ハッチ部分を薄くすることで軽量化した簡 開閉機構は2種類から選択可能 易点検口です。取付け枠はフランジ付のア （壁付けのみ。） ルミ形材で、パネル開口部の補強なしでの 取付けが可能です。「一般仕様（Sタイプ）」 ドライバー錠 ローレット摘み と、透明樹脂板を使用した「透明仕様（Tタ イプ）」の2種類があります。 ドライバー錠の開閉 ローレット摘みの開閉 フランジがついているので、金属 製パネルなら補強なしでの設置 が可能。 磁石 DF20※フランジは表側、裏側で選択 マイナスドライバーまたはコイン つまみを摘まんで、蓋（フタ）を開 可能。 でひねって開閉します。 閉し、磁石で開口にくっつきます。 仕様 製作範囲 単位＝ｍｍ 型 式 ＤＦ２０-Ｓ ＤＦ２０-Ｔ ＤＦ２０-Ｓ・ＤＦ２０-Ｔ ド ア 厚 ７ｍｍ 有 効 寸 法 Ｗ寸法　２５０～６００ 開 き 形 態 左右開き・上開き・下開き Ｈ寸法　２５０～６００ 外枠・エッジ材 アルミ形材（アルマイト・クリアー仕上げ） 備 考 ・壁付け右開き又は左開きのときはＤＷ寸法が 面DF材 2金属0板　０.４ｍｍ～０.６ｍｍ ＤＨ寸法を超えることはできません。 （鋼板・アルミ・ステンレス・支給材） 塩ビ・ポリカ・ＰＥＴ ５ｍｍ 芯 材 合板 パ ッ キ ン ＥＰＤＭゴム 丁 番 ステンレス製抜き差し丁番 ドライバー錠 （亜鉛合金） 錠 前 シ ス テ ム 表ウイングもあります ローレット摘み（ステンレス鏡面バフ研磨） 19 Ｗ（有効寸法） DＤFＦ 20 ウイング外寸法 14 枠外寸法 14 19 Ｗ（有効寸法） 19 14 枠外寸法 ウイング外寸法 51 10 ＤＷ 10 表ウイングもあります 2 3 19 Ｗ（有効寸法） ハンドルの種類 正 面 側 面 ド ラ イ バ ー 錠 ウイング外寸法 14 枠外寸法 14 19 Ｗ（有効寸法） 19 14 枠外寸法 ウイング外寸法 ロ ー レ ッ ト 摘 み 51 10 ＤＷ 10 2 3 11 ハンドルの種類 正 面 側 面 51 51 10 2 ＤＨ 2 10 19 Ｈ（有効寸法） 19 51 14 枠外寸法 14 ウイング外寸法 2 10 19 51 14

8 他 に も 様 々 な 種 類 の ガ ラ ス が あ り ま す ！ 通常時は不透明なガラスですが、電源を入れると瞬間的に透明ガラスになります。不透明時は プロジェクターの投影スクリーンとして使用できるタイプもあります。他にも見学者用通路など 瞬 間 調 光 ガ ラ ス の、透明・不透明を使い分ける必要がある間仕切りの窓にご利用いただけます。液晶シート入り の合わせガラスですから、ガラスが割れたときにも非常に飛び散りにくく、異物混入の可能性を 排除したい食品工場などにもお使いいただけます。 ガラス厚 6.5mm～12.5mm 普段は不透明で スイッチを入れると、 最大ガラス寸法 990mm×2750mm ※1 中が見えません。 瞬時に透明に！ 電源 AC 100Ｖ ※2 ON ※1 6.5mmのガラスの場合。これより大きなサイズについては、営業 担当までお問い合わせ下さい。 ※2 別途電源ユニットが必要です。詳しくは営業担当までお問い合わ せ下さい。 OFF このガラスは、通電時に透明になります。長時間透明のままで使 用し続けた場合、電源をＯＦＦにしたときに不透明部分にムラが 出来る場合があります。 サンワイズではごく一般的なガラスや樹脂板のほかに、様々な複層ガラスも取り扱っています。 一般的なアルミスペーサーを使用した『一般ペア』のほか、樹脂スペーサーの『Ｈｉペア』、真空 複 層 ガ ラ ス 各 種 ガラス「スペーシア」を使った『Ｓxペア』やヒーター入りの『発熱ペア』など、社内で製作する複 層ガラスをはじめ、ブラインドを内蔵した複層ガラス『ブラインド内蔵ペア』など、必要とされる 用途に合った複層ガラスを提供致します。 ■ ブラインド内蔵ペア パネルへの設置例 （ＰＷ40使用例） ブラインドが内蔵された複層ガラスです。操作器でスラット（羽 K ＝ 面板寸法 根）の角度を調整して中が見えるようにしたり、目隠ししたりしま WU = 有効寸法 ABS樹脂枠 17 50 す。ブラインドは内蔵式なので埃がたまることもありません。複 層ガラスとしての機能も持っていますので、温度差のある間仕 切りにも使用できます。 操作部（右仕様※） 仕 様 表 ※操作部は左右の選択が可能です。 複層ガラスメーカー 株式会社Ｌ Ｉ Ｘ Ｉ Ｌ 操作部位置Ａ寸法 ガラス構成 FL３mm + Air１５mm + FL３mm 面板（Ｍ寸法） ÷ 2 -100 総厚 ２１mm 操作部・スラットの色 白色のみ ☆操作部でスラット（羽根）の角度調整が可能です。 ※この他、ステンレス枠のＦＺシリーズでの対応も可能です。 仕様窓枠 ＰＷ型（Ｐ.８参照） 12 ＨＵ ＝ 有効寸法 50 22 31 50 92 Ａ寸法

9 乾燥剤 ■ Ｓｘペア 真 空 ペ ア ガ ラ ス を 使 用 し た 保護キャップ 高 断 熱 複 層 ガ ラ ス 保護キャップ 真空層 Sxペアは、真空ペアガラスを使用した高断熱複層 ガラスです。複層ガラスに真空ペアガラスを組み込 暖 低 むことにより、通常の複層ガラスでは得られない高 温 温 透視部 側 側 い断熱性能を実現します。スペーサーには樹脂を使 用し、ガラス周縁部の結露低減も図っています。 マイクロスペーサー ※真空ペアガラスは、日本板硝子株式会社のス ペーシアを使用します。 樹脂スペーサー 13 ㎜ 一般ペア（③６③のペアガラス） 高断熱複層ガラス 『Ｓxペア』 FL-FL ③６③ Ｕ値 3.35ｗ/㎡ｋ ES-FL ⑥13④ Ｕ値 1.13ｗ/㎡ｋ 低温側が0℃で、暖温側の温25℃、 湿 度 暖温側温度（℃） 湿 度 暖温側温度（℃） 80 湿度80％の環境下でも、Ｓxペアは 80％ 15 20 25 30 35 ％ 15 20 25 30 15 ほとんど結露していません！ 10 10 低 低 弊社ホームページでも 温 0 温 0 結露性能シミュレーションができます！ 側 側 温 -10 温 -10 https://www.sunwizz.biz/simulator/ 度 度 （℃） （℃） -20 -20 -30 -30 ■ 結露しているガラス面 ■ 結露していないガラス面 リード線 ■ 発熱ペア 7㎜ ヒ ー タ ー 入 り の 複 層 ガ ラ ス 発熱ペアは、複層ガラスの中空層側に導電膜を蒸着し、導電用の 電極を設け、電極間に通電することでガラスを強制的に暖める、 電極 電極 ヒーター入りのペアガラスです。導電膜はほぼ透明で、電極もガラ ス面には露出しておりませんので、すっきりした視界を確保すること 透視部 ができます。 仕 様 表 13㎜ 発熱ガラスの厚み ４mmまたは５mm　(５mmは熱処理ガラスのみ) 7㎜ 部分が発熱面です。 13㎜ 複層ガラス総厚 総厚５０mmまで　（中空層３層まで） ※熱処理強化・飛散防止フィルム貼りなどにも対応致します。 中空層 １２mm、１８mm　３２mm　※中空層は３層まで製作可能です。 スペーサー ウォームエッジ 使用可能温度域 -60℃ ～ +80℃（高温仕様として+120℃まで対応可能なものもあります） 表面抵抗値　R（Ω/□） ≒ １２ 発熱ガラスの抵抗値 R（Ω） ＝ R（Ω/□）×長辺/短辺 （電極は常に短辺側、正方形形はＨ方向) 通常は直接１００Vまたは２００Vの電源を接続することは出来ません。電源装置 として、別売りの弊社ＡＣパワーコントローラーをご利用いただくことをお勧めし 使用電源 ます。ユーザー様にて、発熱ペアの寸法に適応した所定電圧をご用意いただく 方法もございます。 使用電力 １００Ｗ/㎡ ＡＣパワーコントローラー ※庫内外の温度差が50℃を越える場合は熱割れの恐れがありますので、強化ガラスのご使用をお勧めします。 13

10 対象：Hiペア、Sxペア、 発熱ペア 呼吸する複層ガラス 当社PW型樹脂製FIX窓、 FZU型ステンレス製 FIX 窓に組み込んでも問題は ありません。 ブレストペア オプション 一般的な複層ガラスは、ガラスとガラスの間にある層 (中 標高 0m（ 静岡市内本社 ） 標高 2400m（ 富士山新５合目 ） 空層 )が完全に密封されています。日中、気温が上昇す ると中空層内の空気が暖められて膨らみ、ガラスが歪ん でしまうので反射する映像も歪んでしまうのです。 また、複層ガラスの中空層は気圧の変化によっても膨ら んだり痩せたりします。登山した時に、お菓子の袋やペッ トボトルがパンパンに膨らんでしまうのと同じ原理です。 この気圧の変化も反射映像を歪めてしまう原因の一つです。 通常の複層ガラス ブレストペア 通常の複層ガラス ブレストペア イメージ イメージ 「呼吸する複層ガラス」ブレストペアとは スイススペーサー・エアー組込み (イメージ ) "ブレストペア "は、ウォームエッジスペーサーを使用し た複層ガラスに "スイススペーサー・エアー "を組込んだ 複層ガラスです。 "スイススペーサー・エアー "は、特殊な膜構造を持つ金 属スリーブで、外気と導通しながらも中空層に水蒸気が蓄 積するのを防ぎ、内部結露の発生を防ぎながら中空層の膨 張を抑えるアイテムです。 標高10 0 0m以上の高所でもそのまま使 用できます。 中空層が膨らむことによる、反 射像の歪みを抑えます。 封止部の負荷を抑え、 スイススペーサー・エアーが中空層に見えることはなく、 長 期にわたって複 層ガラスの機能と品質を保ちます。 外 観を損なうことがありません。 ブレストペア ブレストペア ブレストペア ブレストペア ブレストペア ブレストペア 12.5mm 12.7mm 到着時 12.7mm 到着時 12.7mm 到着時 12.5mm 到着時 12.7mm ▼ ▼ ▼ ▼ 15分後 12.4mm 15分後 12.4mm 15分後 12.4mm 15分後 12.4mm 通常品 通常品 通常品 通常品 12.5mm 13.7mm 15mm 16.2mm 通常品 830hPaで 破裂 標高 2300m 標 高 に よ る 標高 1950m 気圧 770hPa 複 層 ガ ラ ス 標高 1640m 気圧 805hPa 標高 1225m 気圧 837hPa 中空層の厚み 標高 530m 気圧 880hPa 当社調べ 標高４m 気圧 960hPa ガラス寸法 273mm×273mm 通常品複層ガラス(Hiペア)③12③ 気圧 1020hPa ブレストペアオプション付複層ガラス(Hiペア)④12④ 14

11 正 面 側 面 ド ラ イ バ ー 錠 ア ル ミ 引 違 い 窓 ロ ー レ ッ ト 摘 み サンワイズでは、様々なアルミサッシメーカーの引違い窓も取扱っています。アルミ製の引違い 窓は、全て１ｍｍ単位でのオーダーが可能ですが、住宅サッシメーカーの引違い窓には規格寸 法があります。規格寸法品は、非常にリーズナブルになっています。（規格寸法品以外は別途加 工費がかかります。）パネルへの取付けは、開口周りに別途下地が必要です。 タイプA パネルとのマッチングが良く、施工も簡単な 5 25 25 引違い窓です。 25 5 クレセント カラー アルミシルバー W ＝ 呼称寸法 5 5 P ＝ パネル開口（W+10） 規格寸法 なし 納期 △ ハズレ止め 価格 △ 外観 ◎ 48 4枚引違いタイプも タイプB 最も安価な引き違い窓です。枠の見込みは 70mmで、枠の半分が室外側へ出っ張ります。 タイプＢ（シャイングレー色） カラー シャイングレー他 規格寸法 あり 納期 ◎ 価格 ◎ 外観 △ W ＝ 呼称寸法 5 P ＝ パネル開口（W+10） 5 規格寸法 単位：mm ２枚障子 ４枚障子 W H 780 1235 1540 1690 2600 2600 370 ○ ○ ○ ○ 570 ○ ○ ○ ○ 770 ○ ○ ○ ○ 970 ○ ○ ○ ○ ○ ○ 1170 ○ ○ ○ ○ ○ ○ 1370 ○ ○ ○ ○ ○ 1570 ○ ○ ○は設定あり、空欄は設定がありません。 規格寸法はこのほかにもございます。詳しくはお問い合わせ下さい。 15 7 45 37 15 H ＝ 呼称寸法 5 5 P ＝ パネル開口（H+10） H ＝ 呼称寸法 5 P ＝ パネル開口（H+10） 5 10 2 ＤＨ 20 8 20 19 Ｈ（有効寸法） 14 枠外寸法 ウイング外寸法

12 タイプC パネルとのマッチングも よく、スマートに収まります。 規格寸法 単位：mm ２枚障子 カラー アルミシルバー他 W W ＝ 呼称寸法 H 786 1240 1694 規格寸法 あり 5 P ＝ パネル開口（W+10） 5 359 ○ 納期 △ 450 ○ ○ ○ 価格 ○ 外観 ○ 601 ○ ○ ○ 753 ○ ○ タイプＣ（シルバー色） 843 ○ ○ 903 ○ ○ ○ 1055 ○ ○ 1207 ○ 1359 ○ 1510 ○ ○は設定あり、空欄は設定がありません。 樹 脂 引 違 い 窓 樹脂製の引違い窓です。シングルガラス、複層ガラスのいづれにも対応できます。全て1ｍｍ単 位での指定が可能なオーダーメイドとなっています。枠の色は何種類かありますが、パネルとの マッチングも考えてご提案致します。 タイプD タイプE パネルとの相性も良い樹脂製引違い窓です。樹脂製には珍しいライトグ タイプDと同じくパネルとマッチする樹脂製の引き違い窓です。シングル レー色をラインナップしています。 ガラスとペアガラスのどちらでも使用できます。 仕様表 仕様表 カラー ライトグレー、ホワイト他 カラー ホワイト他 規格寸法 なし 規格寸法 なし 枠の材質 塩ビ（一部補強用にアルミを使用） 枠の材質 塩ビ（一部補強用にアルミを使用） 複層ガラス厚み 18mm（③12③） 複層ガラス厚み 18mm（③12③） 樹脂キャップチャンネル（オプション） P ＝ パネル開口（W+20） 樹脂キャップチャンネル 10 Ｗ ＝ 呼称寸法 10 （オプショ ン ） 化粧用角パイプ（オプション） Ｗ ＝ 呼称寸法 10 10 P ＝ パネル開口（W+20） 化粧用角パイプ （ オ プ シ ョ ン） 62 69 タイプＤ（ライトグレー色） タイプＥ（ホワイト色） 16 Ｈ＝ 呼称寸法 10 10 P＝ パネル開口（H+20） 67 P ＝ パネル開口（H+20） 10 Ｈ ＝ 呼称寸法 10 H ＝ 呼称寸法 5 5 P ＝ パネル開口（H+10） 70
