【2022年新商品掲載！】電気錠制御・インターロック制御

電気錠制御 インターロック制御 ISI-2 ISI-4 ISI-8 ISI-16 ISI-32 ASI-8 ドアを制御する。

ASI-8 これ一 台で、 ス マ ホ か ら 遠 隔 で 管 理 で き る ！ さまざ まな電 気 錠を 一 括 制 御 。 特 長 電 気 錠 ・ イ ン タ ー ロ ッ販ク を W e b 上 で 管 理 で き る ！ 売休止 ASI-8 ASI-8 400 100 210 １ 300 151,5

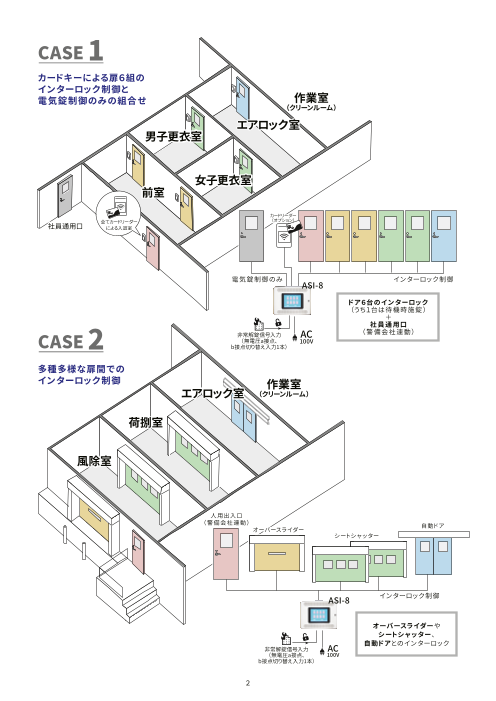

CASE 1 カードキーによる扉６組の インターロック制御と 電気錠制御のみの組合せ 作業室 （クリーンルーム） エアロック室 男子更衣室 女子更衣室 前室 カードリーダー 全てカードリーダー （オプション） 社員通用口 による入退室 電 気 錠 制 御 のみ インター ロック制 御 ASI-8 ド ア６台 の インター ロ ック （うち１台 は待 機 時 施 錠 ） ＋ 社 員 通 用口 2 非常解錠信号入力 AC （警 備 会 社 連 動） CASE （無電圧a接点、 100V b接点切り替え入力1本） 多種多様な扉間での インターロック制御 作業室 エアロック室 （クリーンルーム） 荷捌室 風除室 人 用出入口 （警 備 会 社 連 動） オーバースライダー 自動 ド ア シ ー トシャ ッター ASI-8 インター ロック制 御 オーバースライダー や シ ー トシ ャ ッター、 自動 ド アとの インター ロック 非常解錠信号入力 AC （無電圧a接点、 100V b接点切り替え入力1本） ２

扉 同士 の インター ロ ック 制 御 のみ に特 化 した コンパクトな 制 御 盤 シンプルで実用的なデザイン オプションのアダプターを介して、自動スライドドアや後付けの 電磁石ロックなどとのインターロックも可能 配管材を選ばない2芯ケーブルを利用 電気錠の信号線はコネクターによるワンタッチ接続 露出取付け用にメタルモールをオプションで用意 通電時施錠型の24V450mA以下の電気錠であれば グレモンハンドル・レバーハンドル・丸ノブに対応可能 ISI-2 扉2組用インターロック制御盤 ISI-2 露出タイプ 埋込タイプ AC100V 2C 2C 非常解錠信号入力 （無電圧a接点、 b接点切り替え入力1本） ISI-2 特 長 最も一般的な、扉2枚によるインターロックに特化しているため、コンパクトでスマートな外観です。 埋込用（浅型2個用BOX-JIS C8340準拠）と露出用（専用BOX付）の2種類を用意。 設置状況に応じて選択できます。 ISI-2 ISI-2 仕様 ISI-2外観図（露出タイプ・ボックス付き） 型式 ＩＳＩ-２ 電源電圧 ＡＣ１００Ｖ～２４０Ｖ（単相） 126 61 電源周波数 ５０/６０Ｈｚ 最大電流 １Ａ 最大電力量 １００ＶＡ 定格電流 ３００ｍＡ 制御電気錠 通電時施錠型ＤＣ２４Ｖ（最大３００ｍＡ） 材質 カバー：ＡＢＳ樹脂　露出用ＢＯＸ：スチール(ＳＰＣＣ) 使用温度範囲 ０℃～５０℃（直射日光のあたる場所での使用なきこと） 使用湿度範囲 ３０～８０％Ｒｈ（ただし結露なきこと） 本体寸法（mm） 幅：１２６×高さ１２４×深さ：６１ 重量 本体２２５ｇ　露出用ＢＯＸ４７７ｇ（電源コード類含まず） ３ 124

ISI-4 / ISI-8 ISI-4 扉４組まで対応 2C 2C 2C ISI-8 A B C ISI 扉８組まで対応 待 機 時 開 扉 時 特 長 A B C ISI A B C 設 定 ISI かんたん！ ISI-4/ISI-8 ISI-4/ISI-8 ４

ISI-16 / ISI-32 ISI-16/ISI-32 ISI-16 扉16 組まで対応 ISI-32 扉32 組まで対応 特 長 こんなインターロック制御もで きま す 設 定 かんたん！ ISI-16 96 300 90 最大32組もの扉を制御可能！ インターロック制御盤 ISI-16 1 5 9 13 OFF 電 源 2 6 10 14 ON 3 7 11 15 4 8 12 16 緑点灯 [待 機 ]→ [消灯 Open (解 錠 ) 赤点灯 Close (施錠 ) ISI-32 400 125 カードリーダー ISI-L2 ISI-32 （オプション） AC 100V 非常解錠信号 入力 ５ 300 250

！ 活用方 法いろ いろ こんな きま す インターロック制御もで 空調室 内機気圧 FullPower!! 空管 調理 機を 空調機によって室内の「気圧」を一定に と制 保つように空調を制御している部屋で の御 は、ドアを開けた瞬間に室内が減圧され、 イす 空調機はその差圧を埋めるために出力を ンる タ 上げようとしてしまいます。 ー そこで、ドアが開いたときには「ドアが開いた」 ロ という信号（開扉信号）をドアから制御盤を介 ッ ク して空調機へ送ることで空調機が出力を上げて しまうことを防ぎ、ドアが閉まったときは「ド アが閉まった」という信号（閉扉信号）を送る ことで、空調機を通常の制御に戻します。 このように、ドアの開閉による空調機の過剰 な運転を防ぐためのインターロック制御も可 能です。 ６

電気錠制御盤ISI AGV から信号を受けることで自動ドアを開閉さ エアロック室と作業室の扉が 作 せることも出来ます。ある条件では AGV から信 閉まるまで開けません！ 業室 （インターロック制御） （クリ 号を受けてもドアを開けないようにするなど、 ーンルーム AGV と自動ドアを連動させることがあります。 ） open ！ エアロック室 AGV(無人搬送車) 電気錠制御盤ISI 開けて！（開扉信号） 扉を開けます！ 作 close 外部の 内部の扉は開きません！ ！ 業室 外部 （ク AG リ 必フV無 ーンルー 須ァ人 ム） なク搬 close イト送 こ ！ エアロック室 ンリ機 ん また、AGV と連動するドアがインターロッ ターが なイ できま す AGV(無人搬送車) ている場合は、サンワイズの制 ーオ自 ンタ open クとなっ ーロ 開けて！ ローら ック制御も （開扉信号） 御盤を介して AGV と自動ドア同士をイン ットド 外部 ターロック制御することも出来ます。 クメア 制ーを タイ清マ浄空間ー 御シ開 ( クリーンルーム )を絶対死守 ョけ ンる タイマー機能付インターロック制御 に クリーンルームのある建物では、クリーンルーム手前に前室を設け、前室のドアをインターロック 制御することにより、ダーティ側（清浄ではない空間側）の空気を直接クリーンルームに流入する ック解 除 ことを防ぐというのが一般的です。 その後 、ロ しかし、人や物が出入りすることで前室にはダーティ側の空気が 多少なりとも流入してしまいます。通常のインターロック制御で 空気が 清浄に 戻 る は、全てのドアが閉まっていれば必ずどこかのドアを開けること ま で が出来ますので、前室に入ってすぐにクリーンルーム側のドアを 一 定 開けてしまうと、前室に流入したダーティ側の空気がクリーン 時 間 ルームに流入してしまうことになります。 が 待 機 汚れた 空気 そ の ま ま 入 っ て し そこで、前室内の空気が正常な状態に戻るま ま う で、一定時間前室のドアを施錠しておくと いったインターロック制御にも対応します。 ※タイマーリレーの設置が必要になります。 ７

グレモグンレモン錠錠の締込不足を検知！ ランプやブザーで通知して インターロック制御での閉じ込められを防ぐ 開かない？！ 扉は閂が出て完全に 閉まっている状態 扉は閉まっているようで 閉まりきっていない状態 ＝閉扉信号は出ない 扉が開いている状態 ＝扉は開いている状態となります。 グレモン電気錠は、デッドボルト（閂）が完全に出た状態にならないと閉扉信号が出力されません。グレモン電気錠を 組み込んだドアをインターロックにした場合、片方のドアのデッドボルトが完全に出ていない状態では、もう一方のド アは施錠されたままとなってしまい、閉じ込められてしまう恐れがあります。 扉は閂が出て完全に 閉まっている状態の時は ランプもブザーもオフです。 あの扉、 ちゃんと閉まってないぞ！ 扉が開いている状態のとき、 ランプやブザーでお知らせします。 そこで、デッドボルトが完全に出たことを確認するためにランプを点灯させたり、デッドボルトが出きっていない間は ブザーを鳴らしたりといった、安全対策の一環としてランプやブザーとのインターロックをかけることがあります。 ※ISI-４、ISI-８で設定する場合のみ、閉扉出力信号への改造が事前に必要です。 ８

ISI-L2 セキュリティー重視のインターロック対応オプション インターロックを掛けたい扉のうち１組、または２組を、カードリーダISーやIテ-ンキLー、2指紋照合などを使って扉を解錠させたい場合 に使用するオプションボックスです。インターロック制御盤ＩＳＩ－２やＩＳＩ－４または８とセットで使用します。 ISI-L2外観図 仕様 ISI-L2 型式 ＩＳＩ-Ｌ２ 電源電圧 ＡＣ１００Ｖ～２４０Ｖ（単相） 電源周波数 ５０/６０Ｈｚ 最大電流 １Ａ 126 58 最大電力量 １００ＶＡ 定格電流 ４００ｍＡ 材質 カバー：ＡＢＳ樹脂　露出用BOX：スチール(ＳＰＣＣ) 使用温度範囲 ０℃～５０℃（直射日光のあたる場所での使用なきこと） 使用湿度範囲 ３０～８０％Ｒｈ（ただし結露なきこと） 本体寸法（mm） 幅：１２６×高さ１２４×深さ：５８ 重量 本体８１０ｇ（コード類含まず） ※ 制御盤は含まれません 特 長 コンパクトでスマートな外観 通電時施錠型電気錠と通電時解錠型電気錠のどちらにも対応可能 ※ ※ 通電時解錠型電気錠は照合解錠する扉にのみ使用できます。 セキュリティ（入退室管理）を重視したインターロック AC100V CNU 扉 2 組 の イ ン タ ー ロ ッ ク 待機時解錠 ※ドアAと同様 解錠ボタン カードリーダー テンキー 2芯変換 ドア 　待機時施錠にも （オプション） （オプション） （オプション） アダプタ CNL Ｂ 　できます ドア A ISI-2 2芯変換 非常解錠信号入力 アダプタ （無電圧a接点、b接点切り替え入力1本） 待機時施錠 L2 ※ISI-L2を後から追加する場合はCNLをCNUに変更し、 　ISI-L2に直接AC100V電源を入れてください 扉 3 ～ 8 組 の イ ン タ ー ロ ッ ク 例 （う ち 3 組 が 待 機 時 施 錠 ） 解錠ボタン カードリーダー テンキー （オプション） （オプション） （オプション） AC100V CNL ドア B 2芯変換 解錠ボタン カードリーダー テンキー CNL （オプション） （オプション） （オプション） アダプタ 解錠ボタン カードリーダー テンキー CNL CNU 2芯変換 ドア （オプション） （オプション） （オプション） アダプタ C ドア 2芯変換 2芯変換 ドア A アダプタ アダプタ D ISI-4 ISI-8 非常解錠信号入力 非常解錠信号入力 （無電圧a接点、b接点切り替え入力1本） （無電圧a接点、b接点切り替え入力1本） ISI-L2 ISI-L2 ９ 124 58

その他オプション ISI-AD1 AC100V AC100V ISI-AD1 ISI-AD1 ISI-2 ISI-2 非常解錠信号入力 非常解錠信号入力 開きドアと自動スライドドアやシート （無電圧a接点、 （無電圧a接点、 b接点切り替え入力1本） b接点切り替え入力1本） シャッター、ピン式ソレノイドロック 開きドアと自動スライドドアとのインター ロック 開きドアとシートシャッターなど とのインター ロック などとのインターロックを可能にす るアダプターです。 AC100V ISI-AD1 コネクタ 黒 白 ISI-AD1 開扉信号出力へ ISIシリーズへ 橙 接続（閉扉時ON） 白 茶 b接点 センサー類へ接続 黒 コモン （自動ドア等の場合） ISI-4 非常解錠信号入力 （無電圧a接点、 青 a接点 b接点切り替え入力1本） 複 数の 開 き ド アと複 数の自動スライ ド ド アとの インター ロ ック カードリーダー ID照合ユニット 手かざしセンサー 美和ロック RDNT-S02A 美和ロック MIU-301 BEA　SWAN-J 非接触上部センサー 解錠用押しボタン 非常用押しボタン オプテックス OAT-3V パナソニック WS65611K パナソニック EK56 １０

その他オプション エアー錠用アダプターBOX 防爆エリアに対応！ エアー錠変換アダプターＢＯＸ 電気信号 エアー信号 可燃性ガスなどの発火、引火、爆発の恐れのある危険物を扱う工 場や研究施設の防爆エリアでは、 入退室管理やインターロック 制御をしたい場合、出入口に電気錠を使用すると火花の発生や 発熱などにより爆発、発火してしまう可能性があるため、使用でき る電気錠には制限があります。そんな防爆エリアの開きドアに使用 できるのがエアー錠です。 エアー錠変換アダプターBOXは、電気信号をエアー信号へ、或い はエアー信号を電気信号へ変換し、エアー錠の施錠・解錠を制御 するためのアダプターＢＯＸです。このアダプターＢＯＸは防爆エリ ア外に設置し、防爆エリアはエアー配管する必要があります。 エアー 配 管 ISI-4 アダプタターー BOＢＯXＸ 非 防 防 爆 エアー錠 爆 エ エ リ リ ア ア 非常解錠信号入力 エアー （無電圧a接点、 AC100V 供給 b接点切り替え入力1本） G O A L エアー 錠 システム レバーハンドル／ 丸ノブ グレモン エアー加圧時施錠型 AEUR（AEUTとの切替式） ACMR エアー加圧時解錠型 AEUT（AEURとの切替式） ACMT ※ レバーハンドルと丸ノブは、型式は同一ですが互換性はありません。 通管金具 ARCL-21U 扉開閉検知バルブ ASWV-T １１

CASE 1 無菌室に前室を １つ設ける場合 無菌室 I S I -2 が１台だ けの 、 前室 シンプルな施 錠 機 構！ 扉２組のインターロック ISI-2 AC 非常解錠信号 入力 100V 施錠信号出力 開扉信号出力 （ISI-2のみ可能） CASE 2 無菌室に前室を１つ設け かつカードキーによる 無菌室② 入出者管理を行う場合 無菌室① 前室① 前室② I S I - 4が１台だ け で、 複 雑 な施 錠 機 構 を実 現！ 扉２組のインターロック カードリーダー （オプション） ISI-L2 この 他 、 自 動 ド アや シ ー トシャ ッ ターとの インター ロ ッ クや 扉３組のインターロック 機 械 装 置、空 調 設 備 との インター ロ ッ ク など、 様々なインター ロ ッ ク 制 御 に 対 応 して い ます。 ISI-4 非常解錠信号 AC 入力 100V １２

ドアの製作から施工まで！ また制御 盤の結 線 工事も 電気錠 に 対 応 ！ フ ル フ ラ ッ ト ド ア 　 D R F 5 0 カ タ チ この「　無　突　起 」は、 クリーンルームの 必然的未来。 ドアの常識を根本から覆す 清掃性＋気密性 Full flat door フルフラットドア DRF50 片開き（隠し丁番仕様） 両開き（オートヒンジ仕様） フルフラットドアDRF50は、取手と錠前以外の凹凸を排除したアルミフ ラッシュドアです。チリや埃などが溜まる原因となる金物や覗き窓のわず かな突起も徹底的に取り除いた清掃性の高い扉で、GMPを意識して開 標準電気錠 ラッチ錠　美和ロックAUR(AUT) ※ 発されました。下枠なしでもJ IS最高のA-4等級(片開き-ボトム グレモン錠　シブタニEE55 ※ タイト-グレモンハンドル仕様)という高い気密性を有する優れものです。 標準通電金具 美和ロック　TEK ※ 昨今問題となっている異物混入のリスク回避に大いに役立ち、製造品の ※ このほかの電気錠や通電金具にも柔軟に 高品質安定生産に貢献します。 対応します。詳しくはお問い合わせください。 窓枠の無い窓 平坦形状の外枠 隠された自閉装置 隠された丁番 １３

承っております！ お気 軽にご相 談ください。 電気錠 に 対 応 ！ アル ミ フ ラ ッ シュ ド ア 　 D R 3 4 / D R 4 0 アルミ枠の軽量鋼製フラッシュドアです。４m級の大型ドアにも対応でき、グレモンハンドルを使ってエアタ イトドアにもできるドア厚４０mmのＤＲ４０と、人の出入りに特化したドア厚３０mmの薄型フラッシュドアＤ Ｒ３４があります。窓付きやガラリ付も選択でき、様々な電気錠に対応できる汎用ドアとなっています。 標準電気錠 ラッチ錠　美和ロックAUR(AUT) ※ ※ このほかの電気錠や通電金具にも柔軟に グレモン錠　シブタニEE55（DR40のみ） ※ 対応します。詳しくはお問い合わせください。 標準通電金具 美和ロック　TEK ※ 電気錠 に 対 応 ！ ア ル ミ フ ラ ッ シ ュ ド ア 　 D R Z 4 0 軽量間仕切り用のアルミ枠フラッシュドアです。アルミ枠を可変させることにより、枠見込１１０mmから２ ００mmまで対応します。ドア本体はＤＲ４０と同じものを使用しますので、大型ドアやエアタイト仕様にも 対応できる万能ドアです。 標準電気錠 ラッチ錠　美和ロックAUR(AUT) ※ ※ このほかの電気錠や通電金具にも柔軟に グレモン錠　シブタニEE55 ※ 対応します。詳しくはお問い合わせください。 標準通電金具 美和ロック　TEK ※ 電気錠 に 対 応 ！ ア ル ミ 框 ド ア 　 D K 3 4 / D K 4 0 框タイプのアルミドアです。６４mmの狭框ドアＤＫ３４と、大型ドアやグレモンハンドルも使用できるＤＫ４０ があります。狭框ドアＤＫ３４には専用樹脂カセットに電気錠を内蔵させるので、框ドア特有の全面ガラスド アも可能な框ドアとなっています。 標準電気錠 DK34 ラッチ錠　美和ロックAUR(AUT)のみ ラッチ錠　美和ロックAUR(AUT) ※ DK40 グレモン錠 シブタニ EE55（DK４０のみ） DK34・DK40共通 標準通電金具 美和ロック　TEK ※ 電気錠を専用のカセットに収納 ※ このほかの電気錠や通電金具にも柔軟に対応します。詳しくはお問い合わせください。 １４

電 気 錠 適 用 表 ISI-2 ISI-4 ISI-8 ISI-16 ISI-32 使用扉数上限 2 4 8 16 32 通電時施錠型電気錠 ○ ○ ○ ○ ○ 通電時解錠型電気錠 ▲ ▲ ▲ ▲ ▲ 瞬時通電施解錠型 △ △ △ △ △ モーター錠 △ △ △ △ △ 待機時解錠モードへの対応 ○ ○ ○ ○ ○ 待機時施錠モードへの対応 (ｶｰﾄﾞﾘｰﾀﾞｰ等による照合解錠) △ △ △ △ △ 非常時の接点信号 a・b切替 a・b切替 a・b切替 a・b切替 a・b切替 非常信号による施錠 × × × × × 閉扉信号出力 ○ × × ○ ○ 施錠信号出力 ○ × × × × インターロックの設定方法 ﾃﾞｨｯﾌﾟｽｲｯﾁ ﾃﾞｨｯﾌﾟｽｲｯﾁ ﾃﾞｨｯﾌﾟｽｲｯﾁ ﾃﾝｷｰ ﾃﾝｷｰ Weｂ上での管理 × × × × × エアー錠への対応 △ △ △ △ △ ASI-8 ASI-16※1 使用扉数上限 8 16 通電時施錠型電気錠 ○ ○ 通電時解錠型電気錠 ○ ○ 瞬時通電施解錠型 ○ ○ モーター錠 ○ ○ 待機時解錠モードへの対応 ○ ○ 待機時施錠モードへの対応 (ｶｰﾄﾞﾘｰﾀﾞｰ等による照合解錠) ○ ○ 非常時の接点信号 a・b切替 a・b切替 非常信号による施錠 ○ ○ 閉扉信号出力 △ △ 施錠信号出力 △ △ インターロックの設定方法 モニター モニター ○ ： 対応 △ ： オプションBOXを使用することで対応可 Weｂ上での管理 ○ ○ ▲ ： オプションBOXを利用し、照合解錠する扉にのみ対応可能 エアー錠への対応 △ △ × ： 非対応（改造により特注対応が可能となる場合があります） ※1 ASI-16は特注品です。 424-0204 TEL. 054-360-3222 FAX. 054-360-3227 https://www.sunwizz.co.jp/ 91010 - AYK- 0 0 4 -2 3 202 5/03
