電力容量によって選べるスイッチング電源(24Vdcで10W~480W)を13種類ラインアップしています。
装置スペースにあわせて最適な電源を選択できます。
電源本体の前⾯にあるQRコードから製品マニュアル(英語のみ)にアクセスして、配線⽅法を確認できます。
70℃までの動作温度設計(温度デレーティングあり)
湿気、化学溶剤などから腐⾷防⽌する基板コーティングを標準採⽤(オプティマイズドタイプのみ)
最新安全認証IEC 62368-1や過電圧カテゴリーOVCⅢを取得(⼀部例外あり)
3年保証には使用条件があります。詳細は「保証について」をご確認ください。
このカタログについて
ドキュメント名 | スイッチング電源 Modiconパワーサプライ |
---|---|
ドキュメント種別 | 製品カタログ |
ファイルサイズ | 1002.3Kb |
登録カテゴリ | |
取り扱い企業 | シュナイダーエレクトリックホールディングス株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

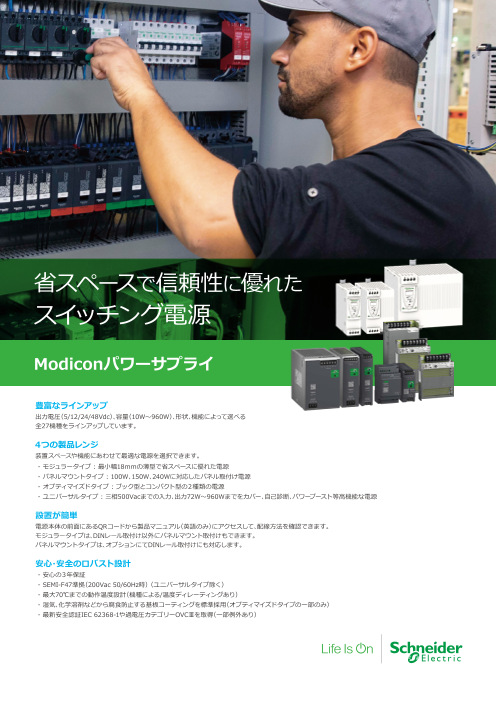

Page1
省スペースで信頼性に優れた
スイッチング電源
Modiconパワーサプライ
豊富なラインアップ
出力電圧(5/12/24/48Vdc)、容量(10W~960W)、形状、機能によって選べる
全27機種をラインアップしています。
4つの製品レンジ
装置スペースや機能にあわせて最適な電源を選択できます。
・ モジュラータイプ : 最小幅18mmの薄型で省スペースに優れた電源
・ パネルマウントタイプ : 100W、150W、240Wに対応したパネル取付け電源
・ オプティマイズドタイプ : ブック型とコンパクト型の2種類の電源
・ ユニバーサルタイプ : 三相500Vacまでの入力、出力72W~960Wまでをカバー、自己診断、パワーブースト等高機能な電源
設置が簡単
電源本体の前面にあるQRコードから製品マニュアル(英語のみ)にアクセスして、配線方法を確認できます。
モジュラータイプは、DINレール取付け以外にパネルマウント取付けもできます。
パネルマウントタイプは、オプションにてDINレール取付けにも対応します。
安心・安全のロバスト設計
・ 安心の3年保証
・ SEMI-F47準拠(200Vac 50/60Hz時)( ユニバーサルタイプ除く)
・ 最大70℃までの動作温度設計(機種による/温度ディレーティングあり)
・ 湿気、化学溶剤などから腐食防止する基板コーティングを標準採用(オプティマイズドタイプの一部のみ)
・ 最新安全認証IEC 62368-1や過電圧カテゴリーOVCⅢを取得(一部例外あり)
Page2
モジュラータイプ ABLMシリーズ パネルマウントタイプ ABLPシリーズ
18mm 18mm 53mm 129 30mm 30mm
159 190 50mm
36mm mm mm mm
容量 10W 15W 18W 25W 30W 50W 60W 100W 150W 240W
5V - - ABLM1A05036 - - - - - - -
出力電圧 12V - ABLM1A12010 - ABLM1A12021 - ABLM1A12042 - ABLP1A12085 - -
24V ABLM1A24004 ABLM1A24006 - - ABLM1A24012 - ABLM1A24025 ABLP1A24045 ABLP1A24062 ABLP1A24100
入力電圧許容範囲 単相 100~240Vac 単相 100~240Vac
取付け DINレール / パネルマウント パネルマウント / DINレール(オプション*が必要です)
*ABLPA01(100/150W用)、ABLPA02(240W用)
オプティマイズドタイプ ABLSシリーズ
27mm 40mm 60mm 85.5mm
30mm 45mm
基板コーティング
済みモデル
容量 50W 75W 90W 120W 240W 480W
12V - ABLS1A12062 - ABLS1A12100 - -
出力電圧 24V ABLS1A24021 ABLS1A24031 ABLS1A24038 ABLS1A24050 ABLS1A24100 ABLS1A24200
48V - - - ABLS1A48025 - -
入力電圧許容範囲 単相 100~240Vac 単相 100~240Vac、140~340Vdc 単相 100~240Vac 単相 100~240Vac、140~340Vdc
取付け DINレール
ユニバーサルタイプ ABL8RP / ABL8WPシリーズ
56mm 96mm 166mm
45mm 86mm 146mm
容量 75W 120W 240W 480W 960W
出力電圧 24V ABL8RPS24030 ABL8RPS24050 ABL8RPS24100 ABL8RPM24200 ABL8WPS24200 ABL8WPS24400
入力電圧許容範囲 単相 100~120Vac、200~500Vac 単相 100~120Vac、200~240Vac 三相 380~500Vac
取付け DINレール
Modiconパワーサプライの詳細情報は、Webサイトをご覧ください。www.proface.com/ja/product/other/powersupply/modicon/top
シュナイダーエレクトリックカスタマーケアセンター
平日 9:00~19:00 祝日(弊社指定の休業日を除く) 9:00~12:00、13:00~17:00
0570-056-800
一部、IP電話などで統一ダイヤルがつながらない場合は、以下におかけください。
東京:03-5931-7809 名古屋:052-217-8797 大阪:06-7175-9637
シュナイダーエレクトリックホールディングス株式会社 製品のご用命は…
www.proface.co.jp
www.se.com/jp
●ご使用の前に必ずマニュアル、およびその他付属する書類をよくお読みください。●据付け・接続・保守は、必ず電気設備
の施工法、関連法規などを熟知し、かつ適切な技能を有する方が行うようにしてください。これらを守らずに使用し
た結果、人命に関わる重傷や機器の損傷、その他いかなる結果が生じても弊社は一切の責任を負わないものとします。
●掲載した内容は、製品改良のため予告なく変更する場合がございます。
©2022 Schneider Electric Japan Holdings Ltd. All Rights Reserved. Life Is On Schneider Electric is a trademark and the property of Schneider Electric SE, its subsidiaries and affiliated companies.
J2209PL-00673-01
125mm 91mm
75mm
91mm
143mm
123.6mm
91mm
125mm
75mm
125mm
123.6mm
91mm
143mm
123.6mm
97mm
143mm 97mm
123.6mm
93mm
