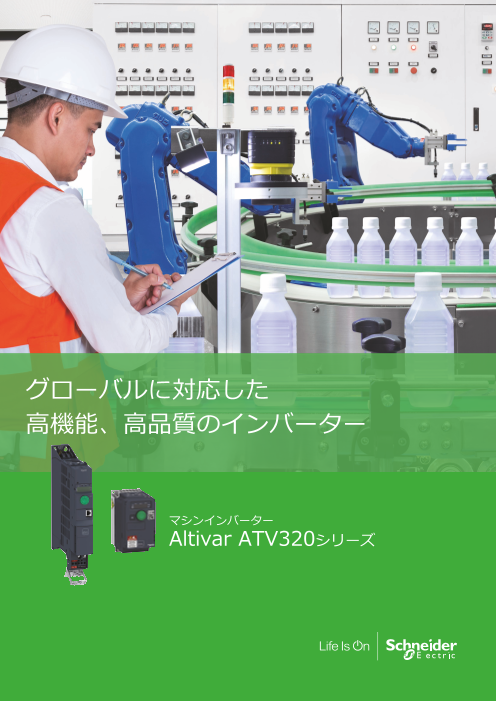

カタログの表紙
カタログの表紙

このカタログをダウンロードして
すべてを見る

ダウンロード(4.6Mb)

インバーター Altivar ATV320

製品カタログ

汎用インバーターATV320は、最新の機械装置や既存設備の更新など多くの用途で最適な産業用モータードライブです。
0.18~15 kW(0.25~20 Hp)で三相の同期/非同期モーター向けに適合します。

このカタログについて

ドキュメント名 インバーター Altivar ATV320
ドキュメント種別 製品カタログ
ファイルサイズ 4.6Mb
登録カテゴリ
取り扱い企業 シュナイダーエレクトリックホールディングス株式会社 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

この企業の関連カタログの表紙
プログラマブル表示器 ST6000シリーズ(GP-Pro EX対応、ワイドモデル)
製品カタログ

シュナイダーエレクトリックホールディングス株式会社

この企業の関連カタログの表紙
表示器付きコントローラー STC6000シリーズ
製品カタログ

シュナイダーエレクトリックホールディングス株式会社

この企業の関連カタログの表紙
インバーター Altivar ATV12
製品カタログ

シュナイダーエレクトリックホールディングス株式会社

このカタログの内容

Page1

インバーター/ドライブ ラインアップ シンプルな装置から大規模なプロセス制御まで対応可能で、あらゆる用途に応じた高性能、高品質な製品ラインアップを提供します。 性 能 ATV212(HVAC&Rインバーター) 三相200V 11~30kW 三相400V 0.75~75kW IP21 IP55 ATV320(小中型マシンインバーター) 単相200V 0.18~2.2kW 三相200V 0.18~15kW 三相400V 0.37~15kW ブック コンパクト IP65/66 ATV12(小型マシンインバーター) 単相100V 0.18~0.75kW 単相200V 0.18~2.2kW 三相200V 0.18~4kW ヒートシンク ベースプレート 0.18 0.75 4 15 75 容量(kW) 性 能 プロセスドライブ ATV900(定トルク制御:搬送機、撹拌機、破砕機など) ATV600(可変トルク制御:ファン・ポンプ・コンプレッサー) 壁掛け取付タイプ 三相200V 0.75~75kW 三相400V 0.75~315kW 制御盤統合タイプ(APM/APM-L) 三相400-600V 110~2600kW 壁掛け取付タイプ フロアスタンディング/ドライブシステム 三相400-600V 110~1200kW *フロアスタンディングは315kWまで グローバルに対応した 制御盤統合タイプ 高機能、高品質のインバーター フロアスタンディング /ドライブシステム 0.75 2600 容量(kW) シュナイダーエレクトリックカスタマーケアセンター 平日 9:00~19:00 祝日(弊社指定の休業日を除く) 9:00~12:00、13:00~17:00 0570-056-800 マシンインバーター 一部、IP電話などで統一ダイヤルがつながらない場合は、以下におかけください。 東京:03-5931-7809 名古屋:052-217-8797 大阪:06-7175-9637 Altivar ATV320シリーズ シュナイダーエレクトリックホールディングス株式会社 製品のご用命は… www.proface.co.jp www.se.com/jp ●ご使用の前に必ずマニュアル、およびその他付属する書類をよくお読みください。●据付け・接続・保守は、 必ず電気設備の施工法、関連法規などを熟知し、かつ適切な技能を有する方が行うようにしてください。 これらを守らずに使用した結果、人命に関わる重傷や機器の損傷、その他いかなる結果が生じても弊社は 一切の責任を負わないものとします。●掲載した内容は、製品改良のため予告なく変更する場合がございます。 ©2022 Schneider Electric Japan Holdings Ltd. All Rights Reserved. Life Is On Schneider Electric is a trademark and the property of Schneider Electric SE, its subsidiaries and affiliated companies. J2302PB-00599-01 ATV320カタロ�.indd 2 2023/02/21 11:16
Page2

製品概要 製品ラインアップ ATV320 汎用インバーター製品は、最新の機械装置や 型式の見方 既存設備の更新など多くの用途で最適な産業用モータードライブです。 1 出力容量(kW) 2 電源の種類 3 筐体タイプ A T V 3 2 0 1 2 3 Uからはじまる場合:1の値÷10 M2:単相200V C:コンパクトタイプ Dからはじまる場合:1の値 M3:三相200V B:ブックタイプ 例:U15=1.5kW、D15=15kW N4:三相400V コンパクト型 出力容量(kW) 単相200V 三相200V 三相400V 0.18 ATV320U02M2C ATV320U02M3C 包装機 搬送機器 繊維機械 0.37 ATV320U04M2C ATV320U04M3C ATV320U04N4C 0.55 ATV320U06M2C ATV320U06M3C ATV320U06N4C 0.75 ATV320U07M2C ATV320U07M3C ATV320U07N4C 1.1 ATV320U11M2C ATV320U11M3C ATV320U11N4C 1.5 ATV320U15M2C ATV320U15M3C ATV320U15N4C 2.2 ATV320U22M2C ATV320U22M3C ATV320U22N4C 金属加工機 ファン・ポンプ ホイストクレーン 3 ATV320U30M3C ATV320U30N4C 4 ATV320U40M3C ATV320U40N4C 5.5 ATV320U55N4C 製品特長 7.5 ATV320U75N4C 安全 11 ATV320D11N4C 出力容量 標準で安全機能を搭載 入出力 STO(SIL3/Ple)、SS1、SLS、SMS、GDL DI 6点(内、PTI、PTS 各1点) 15 ATV320D15N4C 単相200V:0 .18kW~2.2kW DO 3点(内、リレー出力2点) 三相200V:0.18kW~15kW AI 3点(±10V、0-10V、0-20mA) 三相400V:0.37kW~15kW AO 1点(0-10V、もしくは0-20mA) ブック型 ロジック機能 対応モーター ATVロジック機能標準搭載 出力容量(kW) 単相200V 三相400V 非同期(誘導)モーター 0.18 ATV320U02M2B 同期(PM)モーター 0.37 ATV320U04M2B ATV320U04N4B オープン 0.55 ATV320U06M2B ATV320U06N4B 製品筐体 標準:Modbus、CANopen 複数台を制御盤内にきれいに収める オプション: 0.75 ATV320U07M2B ATV320U07N4B ブック型を用意(単相200V、三相400V) 環境性能 DeviceNet、PROFIBUS DP、 1.1 ATV320U11M2B ATV320U11N4B ブック型は効率よく 使用温度:-10℃~60℃ CANopenデイジーチェーン、PROFINET、 制御盤に収納できます。 (50℃~はディレーティングあり) EtherCAT、Modbus TCP、EtherNet/IP、 1.5 ATV320U15M2B ATV320U15N4B 耐汚染:3C3、および3S2に対応 POWERLINK 2.2 ATV320U22M2B ATV320U22N4B パラメーター設定 3 ATV320U30N4B ❶ ❶ ❷ ❸ 4 ATV320U40N4B 本体のジョグダイヤル+4 桁7セグLED 5.5 ATV320U55N4B ❷リモートターミナルを利用 7.5 ATV320U75N4B ❸SoMoveソフトウェアツール *1 11 ATV320D11N4B *1: SoMoveは、弊社Webサイトから無償でダウンロードいただけます。 15 ATV320D15N4B またSoMove DTMライブラリーをご使用いただくと、統合ソフトウェ アツールSoMachine上で、PLC設定などと連携したパラメーター設定 が可能になります。 ATV320カタロ�.indd 3 2023/02/21 11:16
Page3

製品概要 製品ラインアップ ATV320 汎用インバーター製品は、最新の機械装置や 型式の見方 既存設備の更新など多くの用途で最適な産業用モータードライブです。 1 出力容量(kW) 2 電源の種類 3 筐体タイプ A T V 3 2 0 1 2 3 Uからはじまる場合:1の値÷10 M2:単相200V C:コンパクトタイプ Dからはじまる場合:1の値 M3:三相200V B:ブックタイプ 例:U15=1.5kW、D15=15kW N4:三相400V コンパクト型 出力容量(kW) 単相200V 三相200V 三相400V 0.18 ATV320U02M2C ATV320U02M3C 包装機 搬送機器 繊維機械 0.37 ATV320U04M2C ATV320U04M3C ATV320U04N4C 0.55 ATV320U06M2C ATV320U06M3C ATV320U06N4C 0.75 ATV320U07M2C ATV320U07M3C ATV320U07N4C 1.1 ATV320U11M2C ATV320U11M3C ATV320U11N4C 1.5 ATV320U15M2C ATV320U15M3C ATV320U15N4C 2.2 ATV320U22M2C ATV320U22M3C ATV320U22N4C 金属加工機 ファン・ポンプ ホイストクレーン 3 ATV320U30M3C ATV320U30N4C 4 ATV320U40M3C ATV320U40N4C 5.5 ATV320U55N4C 製品特長 7.5 ATV320U75N4C 安全 11 ATV320D11N4C 出力容量 標準で安全機能を搭載 入出力 STO(SIL3/Ple)、SS1、SLS、SMS、GDL DI 6点(内、PTI、PTS 各1点) 15 ATV320D15N4C 単相200V:0 .18kW~2.2kW DO 3点(内、リレー出力2点) 三相200V:0.18kW~15kW AI 3点(±10V、0-10V、0-20mA) 三相400V:0.37kW~15kW AO 1点(0-10V、もしくは0-20mA) ブック型 ロジック機能 対応モーター ATVロジック機能標準搭載 出力容量(kW) 単相200V 三相400V 非同期(誘導)モーター 0.18 ATV320U02M2B 同期(PM)モーター 0.37 ATV320U04M2B ATV320U04N4B オープン 0.55 ATV320U06M2B ATV320U06N4B 製品筐体 標準:Modbus、CANopen 複数台を制御盤内にきれいに収める オプション: 0.75 ATV320U07M2B ATV320U07N4B ブック型を用意(単相200V、三相400V) 環境性能 DeviceNet、PROFIBUS DP、 1.1 ATV320U11M2B ATV320U11N4B ブック型は効率よく 使用温度:-10℃~60℃ CANopenデイジーチェーン、PROFINET、 制御盤に収納できます。 (50℃~はディレーティングあり) EtherCAT、Modbus TCP、EtherNet/IP、 1.5 ATV320U15M2B ATV320U15N4B 耐汚染:3C3、および3S2に対応 POWERLINK 2.2 ATV320U22M2B ATV320U22N4B パラメーター設定 3 ATV320U30N4B ❶ ❶ ❷ ❸ 4 ATV320U40N4B 本体のジョグダイヤル+4 桁7セグLED 5.5 ATV320U55N4B ❷リモートターミナルを利用 7.5 ATV320U75N4B ❸SoMoveソフトウェアツール *1 11 ATV320D11N4B *1: SoMoveは、弊社Webサイトから無償でダウンロードいただけます。 15 ATV320D15N4B またSoMove DTMライブラリーをご使用いただくと、統合ソフトウェ アツールSoMachine上で、PLC設定などと連携したパラメーター設定 が可能になります。 ATV320カタロ�.indd 4 2023/02/21 11:16
Page4

各種オプション フィルター、チョーク、ブレーキ抵抗などの適合表 出力(kW) インバーター本体 UL type1キット ブレーキ抵抗器 ブレーキ抵抗器 ラインチョーク モーターチョーク EMCフィルター リモートターミナル (IP65対応ケーブル) ●コンパクト型 単相200V 0.18 ATV320U02M2C VW3A95811 VW3A7730 VW3A7608R** - VW3A4552 VW3A31401 型式 製品概要 0.37 ATV320U04M2C VW3A95811 VW3A7730 VW3A7608R** - VW3A4552 VW3A31401 0.55 ATV320U06M2C VW3A95811 VW3A7731 VW3A7608R** VZ1L007UM50 VW3A4552 VW3A1006 操作表示器 - IP54 VW3A31401 VW3A1006 0.75 ATV320U07M2C VW3A95811 VW3A7731 VW3A7608R** VZ1L007UM50 VW3A4552 VW3A31401 シンプルターミナル VW3A1007 操作表示器 - IP65 1.1 ATV320U11M2C VW3A95812 VW3A7731 VW3A7605R** VZ1L018UM20 VW3A4552 VW3A31403 1.5 ATV320U15M2C VW3A95812 VW3A7731 VW3A7605R** VZ1L018UM20 VW3A4552 VW3A31403 VW3A1101 操作表示器 - IP54 2.2 ATV320U22M2C VW3A95812 VW3A7732 VW3A7603R** VZ1L018UM20 VW3A4553 VW3A31405 VW3A1102 ドア取り付けキット - IP54 ●コンパクト型 三相200V 0.18 ATV320U02M3C VW3A95811 VW3A7730 VW3A7608R** VW3A4551 VW3A4552 VW3A31402 VW3A1103 透明ドア - IP65 0.37 ATV320U04M3C VW3A95811 VW3A7730 VW3A7608R** VW3A4551 VW3A4552 VW3A31402 VW3A1104R10 操作表示器用ケーブル 1m 0.55 ATV320U06M3C VW3A95811 VW3A7731 VW3A7608R** VW3A4551 VW3A4552 VW3A31402 VW3A1101 0.75 ATV320U07M3C VW3A95811 VW3A7731 VW3A7608R** VW3A4551 VW3A4552 VW3A31402 マルチターミナル VW3A1104R30 操作表示器用ケーブル 3m 1.1 ATV320U11M3C VW3A95813 VW3A7731 VW3A7605R** VW3A4552 VW3A4552 VW3A31404 1.5 ATV320U15M3C VW3A95813 VW3A7731 VW3A7605R** VW3A4552 VW3A4552 VW3A31404 VW3A1104R50 操作表示器用ケーブル 5m 2.2 ATV320U22M3C VW3A95813 VW3A7732 VW3A7603R** VW3A4553 VW3A4553 VW3A31404 VW3A1104R100 操作表示器用ケーブル 10m 3 ATV320U30M3C VW3A95815 VW3A7732 VW3A7604R** VW3A4553 VW3A4553 VW3A31406 4 ATV320U40M3C VW3A95815 VW3A7733 VW3A7604R** VW3A4554 VW3A4554 VW3A31406 VW3A1105 RJ45 接続アダプター 5.5 ATV320U55M3C VW3A95816 VW3A7733 - VW3A4554 VW3A4554 VW3A31407 VW3A1102 7.5 ATV320U75M3C VW3A95816 VW3A7734 - VW3A4554 VW3A4554 VW3A31407 + 11 ATV320D11M3C VW3A95818 VW3A7735 - VW3A4555 VW3A4556 VW3A31408 VW3A1103 15 ATV320D15M3C VW3A95818 VW3A7736 - VW3A4555 VW3A4556 VW3A31408 ●コンパクト型 三相400V 0.37 ATV320U04N4C VW3A95812 VW3A7730 VW3A7608R** VW3A4551 VW3A4552 VW3A31404 0.55 ATV320U06N4C VW3A95812 VW3A7730 VW3A7608R** VW3A4551 VW3A4552 VW3A31404 0.75 ATV320U07N4C VW3A95812 VW3A7730 VW3A7608R** VW3A4551 VW3A4552 VW3A31404 通信アダプター 1.1 ATV320U11N4C VW3A95812 VW3A7730 VW3A7608R** VW3A4551 VW3A4552 VW3A31404 1.5 ATV320U15N4C VW3A95812 VW3A7730 VW3A7608R** VW3A4551 VW3A4552 VW3A31404 型式 製品概要 2.2 ATV320U22N4C VW3A95814 VW3A7730 VW3A7608R** VW3A4552 VW3A4552 VW3A31406 VW3A3600 ATV320コンパクト用通信モジュールアダプター 3 ATV320U30N4C VW3A95814 VW3A7730 VW3A7606R** VW3A4552 VW3A4552 VW3A31406 4 ATV320U40N4C VW3A95814 VW3A7731 VW3A7606R** VW3A4552 VW3A4552 VW3A31406 VW3A3616 Ethernet 通信モジュール(Modbus TCP、EtherNet/IP) 5.5 ATV320U55N4C VW3A95816 VW3A7731 VW3A7604R** VW3A4553 VW3A4553 VW3A4424 7.5 ATV320U75N4C VW3A95816 VW3A7732 VW3A7604R** VW3A4553 VW3A4554 VW3A4424 VW3A3608 CANopenデイジーチェーン RJ45 通信モジュール x 2 11 ATV320D11N4C VW3A95816 VW3A7732 - VW3A4554 VW3A4554 VW3A4425 VW3A3618 CANopen D-sub 9ピン 通信モジュール 15 ATV320D15N4C VW3A95816 VW3A7733 - VW3A4554 VW3A4555 VW3A4425 ●ブック型 単相200V VW3A3628 CANopen オープンスタイル 通信モジュール 0.18 ATV320U02M2B - VW3A7730 VW3A7608R** - VW3A4552 VW3A4420 0.37 ATV320U04M2B - VW3A7730 VW3A7608R** - VW3A4552 VW3A4420 VW3A3607 PROFIBUS DP 通信モジュール 0.55 ATV320U06M2B - VW3A7731 VW3A7608R** VZ1L007UM50 VW3A4552 VW3A4420 0.75 ATV320U07M2B VZ1L007UM50 VW3A4552 VW3A4420 VW3A3609 DeviceNet 通信モジュール - VW3A7731 VW3A7608R** 1.1 ATV320U11M2B - VW3A7731 VW3A7605R** VZ1L018UM20 VW3A4552 VW3A4421 VW3A3601 Ether CAT RJ45 通信モジュール x 2 1.5 ATV320U15M2B - VW3A7731 VW3A7605R** VZ1L018UM20 VW3A4552 VW3A4421 カセット型で簡単に 2.2 ATV320U22M2B - VW3A7732 VW3A7603R** VZ1L018UM20 VW3A4553 VW3A4426 インストールできます。 VW3A3619 POWERLINK 通信モジュール ●ブック型 単相400V 0.37 ATV320U04N4B - VW3A7730 VW3A7608R** VW3A3627 PROFINET 通信モジュール VW3A4551 VW3A4552 VW3A4422 0.55 ATV320U06N4B - VW3A7730 VW3A7608R** VW3A4551 VW3A4552 VW3A4422 0.75 ATV320U07N4B - VW3A7730 VW3A7608R** VW3A4551 VW3A4552 VW3A4422 1.1 ATV320U11N4B - VW3A7730 VW3A7608R** VW3A4551 VW3A4552 VW3A4422 1.5 ATV320U15N4B - VW3A7730 VW3A7608R** VW3A4551 VW3A4552 VW3A4422 2.2 ATV320U22N4B - VW3A7730 VW3A7608R** VW3A4552 VW3A4552 VW3A4422 3 ATV320U30N4B - VW3A7730 VW3A7606R** VW3A4552 VW3A4552 VW3A4422 4 ATV320U40N4B - VW3A7731 VW3A7606R** VW3A4552 VW3A4552 VW3A4422 5.5 ATV320U55N4B VW3A95817 VW3A7731 VW3A7604R** VW3A4553 VW3A4553 VW3A4424 7.5 ATV320U75N4B VW3A95817 VW3A7732 VW3A7604R** VW3A4553 VW3A4554 VW3A4424 11 ATV320D11N4B VW3A95819 VW3A7732 - VW3A4554 VW3A4554 VW3A4425 ローダーツール 15 ATV320D15N4B VW3A95819 VW3A7733 - VW3A4554 VW3A4555 VW3A4425 型式末尾の「**」は、ブレーキ抵抗器IP65ケーブルのケーブル長です。いずれかをご指定ください。 「07」:0.75m 型式 製品概要 「30」:3m VW3A8120 シンプルローダーツール VW3A8121 マルチローダーツールキット VW3A8126 マルチローダー用RJ45ケーブル マルチローダーを使用して、製品を梱包箱から出すことなく パラメーター設定データを転送できます。 UL Type1キット ブレーキ抵抗器 ラインチョーク/モーターチョーク EMCフィルター ATV320カタロ�.indd 5 2023/02/21 11:16
Page5

各種オプション フィルター、チョーク、ブレーキ抵抗などの適合表 出力(kW) インバーター本体 UL type1キット ブレーキ抵抗器 ブレーキ抵抗器 ラインチョーク モーターチョーク EMCフィルター リモートターミナル (IP65対応ケーブル) ●コンパクト型 単相200V 0.18 ATV320U02M2C VW3A95811 VW3A7730 VW3A7608R** - VW3A4552 VW3A31401 型式 製品概要 0.37 ATV320U04M2C VW3A95811 VW3A7730 VW3A7608R** - VW3A4552 VW3A31401 0.55 ATV320U06M2C VW3A95811 VW3A7731 VW3A7608R** VZ1L007UM50 VW3A4552 VW3A1006 操作表示器 - IP54 VW3A31401 VW3A1006 0.75 ATV320U07M2C VW3A95811 VW3A7731 VW3A7608R** VZ1L007UM50 VW3A4552 VW3A31401 シンプルターミナル VW3A1007 操作表示器 - IP65 1.1 ATV320U11M2C VW3A95812 VW3A7731 VW3A7605R** VZ1L018UM20 VW3A4552 VW3A31403 1.5 ATV320U15M2C VW3A95812 VW3A7731 VW3A7605R** VZ1L018UM20 VW3A4552 VW3A31403 VW3A1101 操作表示器 - IP54 2.2 ATV320U22M2C VW3A95812 VW3A7732 VW3A7603R** VZ1L018UM20 VW3A4553 VW3A31405 VW3A1102 ドア取り付けキット - IP54 ●コンパクト型 三相200V 0.18 ATV320U02M3C VW3A95811 VW3A7730 VW3A7608R** VW3A4551 VW3A4552 VW3A31402 VW3A1103 透明ドア - IP65 0.37 ATV320U04M3C VW3A95811 VW3A7730 VW3A7608R** VW3A4551 VW3A4552 VW3A31402 VW3A1104R10 操作表示器用ケーブル 1m 0.55 ATV320U06M3C VW3A95811 VW3A7731 VW3A7608R** VW3A4551 VW3A4552 VW3A31402 VW3A1101 0.75 ATV320U07M3C VW3A95811 VW3A7731 VW3A7608R** VW3A4551 VW3A4552 VW3A31402 マルチターミナル VW3A1104R30 操作表示器用ケーブル 3m 1.1 ATV320U11M3C VW3A95813 VW3A7731 VW3A7605R** VW3A4552 VW3A4552 VW3A31404 1.5 ATV320U15M3C VW3A95813 VW3A7731 VW3A7605R** VW3A4552 VW3A4552 VW3A31404 VW3A1104R50 操作表示器用ケーブル 5m 2.2 ATV320U22M3C VW3A95813 VW3A7732 VW3A7603R** VW3A4553 VW3A4553 VW3A31404 VW3A1104R100 操作表示器用ケーブル 10m 3 ATV320U30M3C VW3A95815 VW3A7732 VW3A7604R** VW3A4553 VW3A4553 VW3A31406 4 ATV320U40M3C VW3A95815 VW3A7733 VW3A7604R** VW3A4554 VW3A4554 VW3A31406 VW3A1105 RJ45 接続アダプター 5.5 ATV320U55M3C VW3A95816 VW3A7733 - VW3A4554 VW3A4554 VW3A31407 VW3A1102 7.5 ATV320U75M3C VW3A95816 VW3A7734 - VW3A4554 VW3A4554 VW3A31407 + 11 ATV320D11M3C VW3A95818 VW3A7735 - VW3A4555 VW3A4556 VW3A31408 VW3A1103 15 ATV320D15M3C VW3A95818 VW3A7736 - VW3A4555 VW3A4556 VW3A31408 ●コンパクト型 三相400V 0.37 ATV320U04N4C VW3A95812 VW3A7730 VW3A7608R** VW3A4551 VW3A4552 VW3A31404 0.55 ATV320U06N4C VW3A95812 VW3A7730 VW3A7608R** VW3A4551 VW3A4552 VW3A31404 0.75 ATV320U07N4C VW3A95812 VW3A7730 VW3A7608R** VW3A4551 VW3A4552 VW3A31404 通信アダプター 1.1 ATV320U11N4C VW3A95812 VW3A7730 VW3A7608R** VW3A4551 VW3A4552 VW3A31404 1.5 ATV320U15N4C VW3A95812 VW3A7730 VW3A7608R** VW3A4551 VW3A4552 VW3A31404 型式 製品概要 2.2 ATV320U22N4C VW3A95814 VW3A7730 VW3A7608R** VW3A4552 VW3A4552 VW3A31406 VW3A3600 ATV320コンパクト用通信モジュールアダプター 3 ATV320U30N4C VW3A95814 VW3A7730 VW3A7606R** VW3A4552 VW3A4552 VW3A31406 4 ATV320U40N4C VW3A95814 VW3A7731 VW3A7606R** VW3A4552 VW3A4552 VW3A31406 VW3A3616 Ethernet 通信モジュール(Modbus TCP、EtherNet/IP) 5.5 ATV320U55N4C VW3A95816 VW3A7731 VW3A7604R** VW3A4553 VW3A4553 VW3A4424 7.5 ATV320U75N4C VW3A95816 VW3A7732 VW3A7604R** VW3A4553 VW3A4554 VW3A4424 VW3A3608 CANopenデイジーチェーン RJ45 通信モジュール x 2 11 ATV320D11N4C VW3A95816 VW3A7732 - VW3A4554 VW3A4554 VW3A4425 VW3A3618 CANopen D-sub 9ピン 通信モジュール 15 ATV320D15N4C VW3A95816 VW3A7733 - VW3A4554 VW3A4555 VW3A4425 ●ブック型 単相200V VW3A3628 CANopen オープンスタイル 通信モジュール 0.18 ATV320U02M2B - VW3A7730 VW3A7608R** - VW3A4552 VW3A4420 0.37 ATV320U04M2B - VW3A7730 VW3A7608R** - VW3A4552 VW3A4420 VW3A3607 PROFIBUS DP 通信モジュール 0.55 ATV320U06M2B - VW3A7731 VW3A7608R** VZ1L007UM50 VW3A4552 VW3A4420 0.75 ATV320U07M2B VZ1L007UM50 VW3A4552 VW3A4420 VW3A3609 DeviceNet 通信モジュール - VW3A7731 VW3A7608R** 1.1 ATV320U11M2B - VW3A7731 VW3A7605R** VZ1L018UM20 VW3A4552 VW3A4421 VW3A3601 Ether CAT RJ45 通信モジュール x 2 1.5 ATV320U15M2B - VW3A7731 VW3A7605R** VZ1L018UM20 VW3A4552 VW3A4421 カセット型で簡単に 2.2 ATV320U22M2B - VW3A7732 VW3A7603R** VZ1L018UM20 VW3A4553 VW3A4426 インストールできます。 VW3A3619 POWERLINK 通信モジュール ●ブック型 単相400V 0.37 ATV320U04N4B - VW3A7730 VW3A7608R** VW3A3627 PROFINET 通信モジュール VW3A4551 VW3A4552 VW3A4422 0.55 ATV320U06N4B - VW3A7730 VW3A7608R** VW3A4551 VW3A4552 VW3A4422 0.75 ATV320U07N4B - VW3A7730 VW3A7608R** VW3A4551 VW3A4552 VW3A4422 1.1 ATV320U11N4B - VW3A7730 VW3A7608R** VW3A4551 VW3A4552 VW3A4422 1.5 ATV320U15N4B - VW3A7730 VW3A7608R** VW3A4551 VW3A4552 VW3A4422 2.2 ATV320U22N4B - VW3A7730 VW3A7608R** VW3A4552 VW3A4552 VW3A4422 3 ATV320U30N4B - VW3A7730 VW3A7606R** VW3A4552 VW3A4552 VW3A4422 4 ATV320U40N4B - VW3A7731 VW3A7606R** VW3A4552 VW3A4552 VW3A4422 5.5 ATV320U55N4B VW3A95817 VW3A7731 VW3A7604R** VW3A4553 VW3A4553 VW3A4424 7.5 ATV320U75N4B VW3A95817 VW3A7732 VW3A7604R** VW3A4553 VW3A4554 VW3A4424 11 ATV320D11N4B VW3A95819 VW3A7732 - VW3A4554 VW3A4554 VW3A4425 ローダーツール 15 ATV320D15N4B VW3A95819 VW3A7733 - VW3A4554 VW3A4555 VW3A4425 型式末尾の「**」は、ブレーキ抵抗器IP65ケーブルのケーブル長です。いずれかをご指定ください。 「07」:0.75m 型式 製品概要 「30」:3m VW3A8120 シンプルローダーツール VW3A8121 マルチローダーツールキット VW3A8126 マルチローダー用RJ45ケーブル マルチローダーを使用して、製品を梱包箱から出すことなく パラメーター設定データを転送できます。 UL Type1キット ブレーキ抵抗器 ラインチョーク/モーターチョーク EMCフィルター ATV320カタロ�.indd 6 2023/02/21 11:16
Page6

仕様 外形寸法 型式 外形寸法(W × H × D)mm 一般仕様 H ●コンパクト型 項目 仕様内容 ATV320U02M2C 72 × 143 × 109 単相200V~240V : 0.18kW~2.2kW ATV320U04M2C 72 × 143 × 128 電 源 三相200V~240V : 0.18kW~15kW三相 D ATV320U06M2C 72 × 143 × 138 380V~500V : 0.37kW~15kW W ATV320U07M2C 72 × 143 × 138 電源周波数 50/60Hz(±5%) ATV320U11M2C 105 × 142 × 158 非同期(誘導)モーター 対応モーター ATV320U15M2C 105 × 142 × 158 同期(PM)モーター ATV320U22M2C 105 × 142 × 158 出力周波数 0.1~599Hz ATV320U02M3C 72 × 143 × 109 ATV320U02M3C 制御方式 非同期(誘導)モーター V/F制御、センサーレスベクトル制御 ATV320U04M3C 72 × 143 × 128 同期(PM)モーター センサーレスベクトル制御 ATV320U06M3C 72 × 143 × 138 オーバーロードトルク 200% 過負荷電流 150%(HD、60秒) ATV320U07M3C 72 × 143 × 138 定格スイッチング周波数 4kHz ATV320U11M3C 105 × 143 × 138 ATV320U15M3C 保護等級 IP20 ATV320U15M3C 105 × 143 × 138 安全機能 STO SIL3、SS1、SMS、SLS、GDL ATV320U22M3C 105 × 143 × 138 速度精度 ±10% ATV320U30M3C 140 × 184 × 158 トルク精度 ±15% ATV320U40M3C 140 × 184 × 158 ATV320U40M3C 制動トルク ≦170%(60秒間、ブレーキ抵抗器) ATV320U55M3C 150 × 232 × 178 標準通信機能 Modbusシリアル通信、CANopen ATV320U75M3C 150 × 232 × 178 AI1:0~10Vdc、10ビット、AI2:±10Vdc、10ビット、 アナログ入力 ATV320D11M3C 180 × 330 × 198 AI3:0~20mA/4~20mA、10ビット ATV320D15M3C 180 × 330 × 198 DI1~DI4:24~30Vdc(シンク/ソース選択)、 ATV320U04N4C 105 × 143 × 158 デジタル入力 入出力 DI5:20kHzパルス入力、24~30Vdc、 ATV320U06N4C 105 × 143 × 158 ATV320U75M3C DI6:PTCプローブ、24~30Vdc、STO:24~30Vdc ATV320U07N4C 105 × 143 × 158 アナログ出力 AQ1:0~20mA/0~10Vdc、10ビット ATV320U11N4C 105 × 143 × 158 NO/NCリレー(R1A、R1B、R1C):2点 デジタル出力 ATV320U15N4C 105 × 143 × 158 NOリレー(R2A、R2C):1点 ATV320U22N4C 140 × 184 × 158 ATV320U30N4C 140 × 184 × 158 ATV320U40N4C 140 × 184 × 158 ATV320D15M3C 環境仕様 ATV320U55N4C 150 × 232 × 178 項目 適合規格、および内容 ATV320U75N4C 150 × 232 × 178 EN/IEC 61800-3、EN/IEC 61800-3 environment 1 category C2、 ATV320D11N4C 180 × 330 × 198 製品準拠規格 EN/IEC 61800-5-1、IEC 60721-3、IEC 61508、IEC 13849-1 ATV320D15N4C 180 × 330 × 198 絶 縁 電源、コントロール端子間 ●ブック型 絶縁抵抗 1MΩ以上(500Vdc、60秒) ATV320U02M2B 45 × 325 × 245 誘導電磁ノイズ IEC 61000-4-6 レベル3準拠 ATV320U04M2B 45 × 325 × 245 ファーストトランジェントバースト IEC 61000-4-4 レベル4準拠 ATV320U06M2B 45 × 325 × 245 電磁適合性 静電放電 IEC 61000-4-2 レベル3準拠 ATV320U07M2B 45 × 325 × 245 放射電磁界 IEC 61000-4-3 レベル3準拠 ATV320U11M2B 60 × 325 × 245 電圧ディップ/瞬時停電 IEC 61000-4-11準拠 耐サージ IEC 61000-4-5 レベル3準拠(1.2/50μs ~ 8/20μ) ATV320U15M2B 60 × 325 × 245 ATV320U22M2B 60 × 325 × 245 ATV320U04N4B ATV320U15N4B 製品認証 CSA、NOM 117、UL、RCM、EAC、CE EN/IEC 60068-2-6準拠(1gn、f=13~200Hz)、 ATV320U04N4B 45 × 325 × 245 耐振動 EN/IEC 60068-2-6準拠(振幅1.5mm、f=2~13Hz) ATV320U06N4B 45 × 325 × 245 耐衝撃 EN/IEC 60068-2-27準拠(15gn、11ms) ATV320U07N4B 45 × 325 × 245 相対湿度 5~95%(結露なし)IEC 60068-2-3準拠 ATV320U11N4B 45 × 325 × 245 保護機能 IP20 EN/IEC 61800-5-1準拠 ATV320U15N4B 45 × 325 × 245 使用温度範囲 –10~50℃ ディレーティングなし、50~60℃ ディレーティングあり ATV320U22N4B 60 × 325 × 245 保管温度範囲 –25~70℃ ATV320U30N4B 60 × 325 × 245 取付角度 垂直方向取付 +/– 10 度 ATV320U40N4B 60 × 325 × 245 1000m以下(ディレーティングなし)、 動作高度 ATV320U55N4B 150 × 232 × 232 1000~3000m(100mごとに1%のディレーティング) ATV320U75N4B 150 × 232 × 232 環境汚染度 2 EN/IEC 61800-5-1準拠 ATV320D11N4B 180 × 330 × 232 ATV320U75N4B ATV320D15N4B ATV320D15N4B 180 × 330 × 232 ATV320カタロ�.indd 7 2023/02/21 11:16
Page7

仕様 外形寸法 型式 外形寸法(W × H × D)mm 一般仕様 H ●コンパクト型 項目 仕様内容 ATV320U02M2C 72 × 143 × 109 単相200V~240V : 0.18kW~2.2kW ATV320U04M2C 72 × 143 × 128 電 源 三相200V~240V : 0.18kW~15kW三相 D ATV320U06M2C 72 × 143 × 138 380V~500V : 0.37kW~15kW W ATV320U07M2C 72 × 143 × 138 電源周波数 50/60Hz(±5%) ATV320U11M2C 105 × 142 × 158 非同期(誘導)モーター 対応モーター ATV320U15M2C 105 × 142 × 158 同期(PM)モーター ATV320U22M2C 105 × 142 × 158 出力周波数 0.1~599Hz ATV320U02M3C 72 × 143 × 109 ATV320U02M3C 制御方式 非同期(誘導)モーター V/F制御、センサーレスベクトル制御 ATV320U04M3C 72 × 143 × 128 同期(PM)モーター センサーレスベクトル制御 ATV320U06M3C 72 × 143 × 138 オーバーロードトルク 200% 過負荷電流 150%(HD、60秒) ATV320U07M3C 72 × 143 × 138 定格スイッチング周波数 4kHz ATV320U11M3C 105 × 143 × 138 ATV320U15M3C 保護等級 IP20 ATV320U15M3C 105 × 143 × 138 安全機能 STO SIL3、SS1、SMS、SLS、GDL ATV320U22M3C 105 × 143 × 138 速度精度 ±10% ATV320U30M3C 140 × 184 × 158 トルク精度 ±15% ATV320U40M3C 140 × 184 × 158 ATV320U40M3C 制動トルク ≦170%(60秒間、ブレーキ抵抗器) ATV320U55M3C 150 × 232 × 178 標準通信機能 Modbusシリアル通信、CANopen ATV320U75M3C 150 × 232 × 178 AI1:0~10Vdc、10ビット、AI2:±10Vdc、10ビット、 アナログ入力 ATV320D11M3C 180 × 330 × 198 AI3:0~20mA/4~20mA、10ビット ATV320D15M3C 180 × 330 × 198 DI1~DI4:24~30Vdc(シンク/ソース選択)、 ATV320U04N4C 105 × 143 × 158 デジタル入力 入出力 DI5:20kHzパルス入力、24~30Vdc、 ATV320U06N4C 105 × 143 × 158 ATV320U75M3C DI6:PTCプローブ、24~30Vdc、STO:24~30Vdc ATV320U07N4C 105 × 143 × 158 アナログ出力 AQ1:0~20mA/0~10Vdc、10ビット ATV320U11N4C 105 × 143 × 158 NO/NCリレー(R1A、R1B、R1C):2点 デジタル出力 ATV320U15N4C 105 × 143 × 158 NOリレー(R2A、R2C):1点 ATV320U22N4C 140 × 184 × 158 ATV320U30N4C 140 × 184 × 158 ATV320U40N4C 140 × 184 × 158 ATV320D15M3C 環境仕様 ATV320U55N4C 150 × 232 × 178 項目 適合規格、および内容 ATV320U75N4C 150 × 232 × 178 EN/IEC 61800-3、EN/IEC 61800-3 environment 1 category C2、 ATV320D11N4C 180 × 330 × 198 製品準拠規格 EN/IEC 61800-5-1、IEC 60721-3、IEC 61508、IEC 13849-1 ATV320D15N4C 180 × 330 × 198 絶 縁 電源、コントロール端子間 ●ブック型 絶縁抵抗 1MΩ以上(500Vdc、60秒) ATV320U02M2B 45 × 325 × 245 誘導電磁ノイズ IEC 61000-4-6 レベル3準拠 ATV320U04M2B 45 × 325 × 245 ファーストトランジェントバースト IEC 61000-4-4 レベル4準拠 ATV320U06M2B 45 × 325 × 245 電磁適合性 静電放電 IEC 61000-4-2 レベル3準拠 ATV320U07M2B 45 × 325 × 245 放射電磁界 IEC 61000-4-3 レベル3準拠 ATV320U11M2B 60 × 325 × 245 電圧ディップ/瞬時停電 IEC 61000-4-11準拠 耐サージ IEC 61000-4-5 レベル3準拠(1.2/50μs ~ 8/20μ) ATV320U15M2B 60 × 325 × 245 ATV320U22M2B 60 × 325 × 245 ATV320U04N4B ATV320U15N4B 製品認証 CSA、NOM 117、UL、RCM、EAC、CE EN/IEC 60068-2-6準拠(1gn、f=13~200Hz)、 ATV320U04N4B 45 × 325 × 245 耐振動 EN/IEC 60068-2-6準拠(振幅1.5mm、f=2~13Hz) ATV320U06N4B 45 × 325 × 245 耐衝撃 EN/IEC 60068-2-27準拠(15gn、11ms) ATV320U07N4B 45 × 325 × 245 相対湿度 5~95%(結露なし)IEC 60068-2-3準拠 ATV320U11N4B 45 × 325 × 245 保護機能 IP20 EN/IEC 61800-5-1準拠 ATV320U15N4B 45 × 325 × 245 使用温度範囲 –10~50℃ ディレーティングなし、50~60℃ ディレーティングあり ATV320U22N4B 60 × 325 × 245 保管温度範囲 –25~70℃ ATV320U30N4B 60 × 325 × 245 取付角度 垂直方向取付 +/– 10 度 ATV320U40N4B 60 × 325 × 245 1000m以下(ディレーティングなし)、 動作高度 ATV320U55N4B 150 × 232 × 232 1000~3000m(100mごとに1%のディレーティング) ATV320U75N4B 150 × 232 × 232 環境汚染度 2 EN/IEC 61800-5-1準拠 ATV320D11N4B 180 × 330 × 232 ATV320U75N4B ATV320D15N4B ATV320D15N4B 180 × 330 × 232 ATV320カタロ�.indd 8 2023/02/21 11:16
Page8

インバーター/ドライブ ラインアップ シンプルな装置から大規模なプロセス制御まで対応可能で、あらゆる用途に応じた高性能、高品質な製品ラインアップを提供します。 性 能 ATV212(HVAC&Rインバーター) 三相200V 11~30kW 三相400V 0.75~75kW IP21 IP55 ATV320(小中型マシンインバーター) 単相200V 0.18~2.2kW 三相200V 0.18~15kW 三相400V 0.37~15kW ブック コンパクト IP65/66 ATV12(小型マシンインバーター) 単相100V 0.18~0.75kW 単相200V 0.18~2.2kW 三相200V 0.18~4kW ヒートシンク ベースプレート 0.18 0.75 4 15 75 容量(kW) 性 能 プロセスドライブ ATV900(定トルク制御:搬送機、撹拌機、破砕機など) ATV600(可変トルク制御:ファン・ポンプ・コンプレッサー) 壁掛け取付タイプ 三相200V 0.75~75kW 三相400V 0.75~315kW 制御盤統合タイプ(APM/APM-L) 三相400-600V 110~2600kW 壁掛け取付タイプ フロアスタンディング/ドライブシステム 三相400-600V 110~1200kW *フロアスタンディングは315kWまで グローバルに対応した 制御盤統合タイプ 高機能、高品質のインバーター フロアスタンディング /ドライブシステム 0.75 2600 容量(kW) シュナイダーエレクトリックカスタマーケアセンター 平日 9:00~19:00 祝日(弊社指定の休業日を除く) 9:00~12:00、13:00~17:00 0570-056-800 マシンインバーター 一部、IP電話などで統一ダイヤルがつながらない場合は、以下におかけください。 東京:03-5931-7809 名古屋:052-217-8797 大阪:06-7175-9637 Altivar ATV320シリーズ シュナイダーエレクトリックホールディングス株式会社 製品のご用命は… www.proface.co.jp www.se.com/jp ●ご使用の前に必ずマニュアル、およびその他付属する書類をよくお読みください。●据付け・接続・保守は、 必ず電気設備の施工法、関連法規などを熟知し、かつ適切な技能を有する方が行うようにしてください。 これらを守らずに使用した結果、人命に関わる重傷や機器の損傷、その他いかなる結果が生じても弊社は 一切の責任を負わないものとします。●掲載した内容は、製品改良のため予告なく変更する場合がございます。 ©2022 Schneider Electric Japan Holdings Ltd. All Rights Reserved. Life Is On Schneider Electric is a trademark and the property of Schneider Electric SE, its subsidiaries and affiliated companies. J2302PB-00599-01 ATV320カタロ�.indd 1 2023/02/21 11:16
