機構部品による工作機械の課題解決事例10選

機構部品による 工作機械の 課題解決 事例��選 重いカバーが かるがる開く！

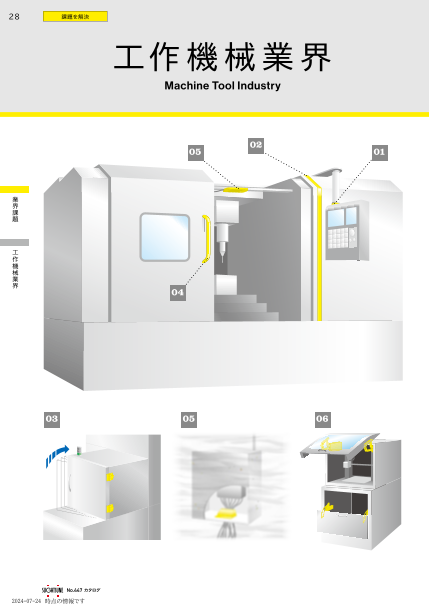

28 課題を解決 工作 機 械 業 界 Machine Tool Industry 02 05 01 業 界 課 題 工 作 機 械 業 界 04 03 05 06 No.447 カタログ 2024-07-24　時点の情報です

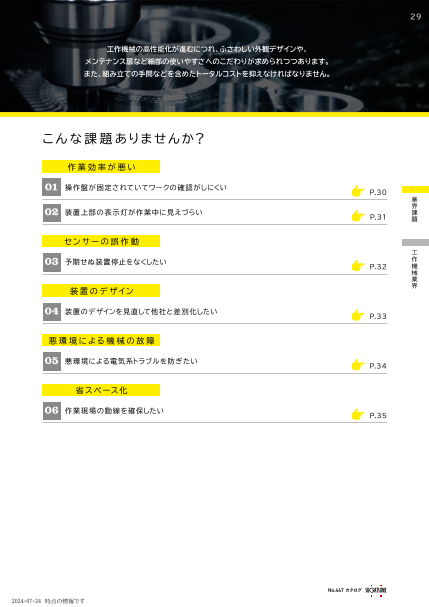

29 工作機械の高性能化が進むにつれ、ふさわしい外観デザインや、 メンテナンス扉など細部の使いやすさへのこだわりが求められつつあります。 また、組み立ての手間などを含めたトータルコストを抑えなければなりません。 こんな 課 題 ありませんか？ 作 業 効 率 が 悪 い 01 操作盤が固定されていてワークの確認がしにくい P．30 業 02 界 装置上部の表示灯が作業中に見えづらい P．31 課 題 センサー の 誤 作 動 工 03 予期せぬ装置停止をなくしたい 作 P．32 機 械 業 装 置 の デ ザイン 界 04 装置のデザインを見直して他社と差別化したい P．33 悪 環 境 による 機 械 の 故 障 05 悪環境による電気系トラブルを防ぎたい P．34 省スペース化 06 作業現場の動線を確保したい P．35 No.447 カタログ 2024-07-24　時点の情報です

30 課題を解決 工作機械業界 Machine Tool Industry 01 安全対策 作業効率 部品数削減 デザイン 操作盤が固定されていてワークの確認がしにくい フリーストップで角度調整可能な操作盤で作業効率アップ 解決 解 決 高剛性スイベルトルクヒンジ 製 品 HG-S-HR50 業 製品情報 界 課 題 装置に固定された操作盤とワークスペースが離れていると、ワークの段取り替え、装置の操作、ワークの確認と、 そのたびに移動をする必要があり、作業性が非常に悪くなります。角度調整可能な操作盤の場合もレバー操作 で位置調整しなければならず、必ずしも作業性が良いとは言えません。 工 作 機 Before After 械 業 界 操作盤とワークが離れていると作業性が悪い 操作盤が回転することで、ワークを見やすい位置で作業可能 高剛性スイベルトルクヒンジ HG-S-HR50を使用したアームに操作盤を取り付けることで、作業者がその都度 操作しやすい位置・角度に操作盤を移動させることができます。これにより作業者は、ワークを見やすい位置に 立ったまま効率よく装置の操作を行えます。 高剛性スイベルトルクヒンジ HG-S-HR50は、高剛性ボディで偏荷重に強いヒンジのため、天吊りや縦使いも 可能。タッチ操作も操作盤がぶれることなく使用できます。また、フリーストップ機能により、レバー操作不要で 任意の角度で操作盤を保持することができるため、ストレスなく位置調整を行うことができます。 ●【使用例イメージ】水平取付の場合 ●水平（天吊）取付の場合 本品使用箇所 本品使用箇所 製品の動き No.447 カタログ 2024-07-24　時点の情報です

31 02 安全対策 作業効率 部品数削減 デザイン 装置上部の表示灯が作業中に見えづらい 装置側面に貼り付けられるテープライトですぐ見える表示灯に 解決 解 決 RGB LEDテープライト 製 品 RGB-LED-TAPE-F型 製品情報 業 界 課 装置上部に表示灯が設置されていると、装置内部での作業時に身体をひねって見上げたり、わざわざ見える位 題 置まで移動しないと状況を確認することができず、作業性がよくありません。また、装置上部に部品や装飾があ る場合、視認性も悪くなり、さらに作業性が悪化することもあります。 工 作 Before After 機 械 業 界 装置上部に設置された表示灯 装置側面に表示灯を設置することで見やすくなる RGB LEDテープライト RGB-LED-TAPE-F型は、装置の側面や扉などに両面テープで貼り付けられるため、 作業中に表示灯が見えるところまで移動しなくても装置の状態や作業の進捗状況を確認できるため作業効率を アップできます。RGB調色が可能なため、一本のテープライトで正常・異常を表現できます。 その他にも、ブランドカラーに設定することで意匠面での演出も可能。また、LEDの素子が見えにくい構造に なっており、素子を隠すカバーなど無くても高品位な外観にできます。 ●使用イメージ ●LED素子の見えないドットレス仕様 製品紹介動画 No.447 カタログ 2024-07-24　時点の情報です

32 課題を解決 工作機械業界 Machine Tool Industry 03 安全対策 作業効率 部品数削減 デザイン 予期せぬ装置停止をなくしたい ゆっくり&確実に扉を閉めることで半開きによる停止を防ぐ 解決 解 決 ソフトクローズヒンジ 製 品 HG-JV65-S型 業 製品情報 界 課 題 機械メンテナンス終了後、勢いよく閉めた際の跳ね返りによって扉が半開きになってしまい、センサーが誤作動 して装置がストップしてしまうことがあります。このような場合、再点検によりメンテナンスの時間・工数が増え るだけでなく、試運転や実稼働の再開を妨げ生産効率の低下にもつながってしまいます。 工 作 機 Before After 械 業 界 扉を勢いよく閉めたことによる半開きでセン ソフトクローズでゆっくり引き込み、確実に閉め サーが誤作動し、装置が停止 ることで、扉の半開きを防止 扉をゆっくり&確実に閉められるソフトクローズヒンジ HG-JV65-S型を使用することで、扉の半開きを防止 できます。引き込み機能で扉を確実に閉めることにより、安全装置が働く度に行っていた安全確認が不要とな り、メンテナンスの時間を削減、作業効率をアップすることができます。 また、扉を閉めるときに生じる振動や騒音も低減できるため、扉内部・周辺の精密部品やセンサーへの悪影響も 減らせます。ソフトクローズ機能や、取り付けねじを隠せるねじカバーは高級感の演出にも寄与するため、ハイエ ンドモデルの装置への採用に最適です。 ●扉の動き 180° 0° 35° ※閉じ際まで 　ゆっくり閉まります。 製品の動き さらに詳しい事例の情報はこちら 事例紹介 No.447 カタログ 2024-07-24　時点の情報です

33 04 安全対策 作業効率 部品数削減 デザイン 装置のデザインを見直して他社と差別化したい 強さと機能美を兼ね備えたハンドルでデザイン性向上 解決 解 決 製 品 TBハンドル 製品情報 業 界 ものづくりの付加価値を追求する過程で、工作機械は加工技術だけでな 課 題 く、装置としてのデザインや使いやすさも求められるようになりました。 例えば、ハンドル一つとっても、装置との調和や握り心地や力の入れやす さ、各業界で求められる仕様や規格をクリアできているかも重要な選定 工 ポイントとして挙げられるようになっています。 作 機 械 業 界 TBハンドルシリーズは、悪環境にも耐えられる強さ《強さ：Toughness》、扉を開ける際の操作性の良さ《機 能美：Beautility》を兼ね備えたハンドルで、装置自体のデザイン性やユーザビリティを高めることができます。 ●Toughnessーー ●Beautilityーーより美しく、より使いやすく。 　現場の過酷さを知るからこそ。 　 ハンドル単体としての美しさはもちろん、装置に取り付 　 スガツネでは、各業 界で求められる仕 様や規格を元 けたときの調和を大切にしています。 に、ハンドルに独自の基 準(荷重試 験や社内規格)を 　 また、実際にハンドルを握った時の心地良さや操作性 設け、設計・開発を行っています。 を意識した設計にこだわっています。 No.447 カタログ 2024-07-24　時点の情報です

34 課題を解決 工作機械業界 Machine Tool Industry 05 安全対策 作業効率 部品数削減 デザイン 悪環境による電気系トラブルを防ぎたい 高耐久＆長寿命のLEDライトで部品交換の手間を削減 解決 解 決 LEDタフライト 製 品 SL-TGH型 製品情報 業 5000K仕様 R（赤色）仕様 界 課 題 解 決 製 品 RGBW LEDタフライト G（緑色）仕様 B（青色）仕様 製品情報 工 作 工作機械が使用されている現場環境はクーラントや切 After 機 械 粉、オイルミストが舞うことで、内部機器や電気回路が 業 故障することがあります。LEDタフライト SL-TGH型 界 はIP69K、IP67F仕様のLEDライトのため悪環境で も使用でき、長寿命。部品交換の手間を削減することが できます。RGBW LEDタフライトはIP69K、IP67G 仕様で悪環境でも使用でき、さらにRGB＋昼白色に調 色できます。 機器内部へ入り込むオイルミストをシャットアウト 解決 解 決 配線孔ミストバリア 製 品 WSM-150 製品情報 After オイルミストが舞う環境では、従来スポンジクランプで対 策されていますが、両面テープの安定性や耐油、耐水性 に課題がありました。 配線孔ミストバリア WSM-150は、IP54F(※)で配線 部から制御盤へ入り込むオイルミストを未然に防止し、制 御盤の故障をはじめとした電気系統のトラブルを防げま す。また、ワンタッチでカバーの取り外しができるため配 線交換の作業時間も短縮できます。 ※開口部を下向きに取り付けた場合に限ります No.447 カタログ 2024-07-24　時点の情報です

35 06 安全対策 作業効率 部品数削減 デザイン 作業現場の動線を確保したい 扉の軌跡を最小限にすることで動線を確保 解決 近年、小規模LABや研究所などで３Ｄプリンターの導入が進んでいます。そういった現場では狭い空間に設置・ 使用されることが多く、完成品を取り出すための開き扉や、材料供給用の引き出しを開閉する際に作業員の動 線を塞いでしまうという安全上の課題が発生しています。 業 界 課 題 解 決 スイングリフトダウン 製 品 SLD型 製品情報 工 作 機 解 決 ラプコンステー 械 製 品 EZS-ELAN型 業 界 製品情報 Before After スイングリフトダウン SLD型は扉が手前に下がりながら開くため扉の軌跡は最小限で、人の動きを妨げません。 開ききると開口部がすべて見えるため、物の出し入れがしやすいという利点もあります。ラプコンステー EZS- ELAN型は扉の上方がキャビネットの天板上部方向へスライドして開くため、作業者側へのせり出しが一般的な 開き戸に比べて少なく作業や移動の邪魔になりません。どちらの製品もリフトアシスト機能により重い扉もわず かな力で開閉できます。 ●ソ フトクローズ機能 ●リ フトアシスト機能 ●フ リーストップ機能 　扉から手を離しても、 　わ ずかな力で扉を持ち上げられます。 　 約30°～70°の範囲では、 　ゆっくりと閉まり安全です。 　任意の位置で扉を止められます。 EZS-ELAN SLD EZS-ELAN SLD EZS-ELAN No.447 カタログ 2024-07-24　時点の情報です

10 課題を解決 安全対策 Safety Measure ふわっと、かるがる開く 動画 アシストモーション 安全対策 作業効率 部品数削減 デザイン アシスト 重いカバーの開閉で、身体に負担がかかる 課 題 アシストモーションで、重くても 解 決 解決 ふわっと軽々持ち上げられるカバーに カ テ ゴ リ 解 決 バランス調整式パワーアシストヒンジ 　 安 製 品 HG-PA300-15 全 製品情報 対 策 どの業界においても、重いカバーの開閉は安全上の大きな課題です。急落下による危険だけでなく、開閉回 数が多くなるほど身体的負担が大きくなり、ケガのリスクも高まります。 Before After パワーアシストヒンジは、ばねの反力により重いカバーを楽に開けられ、作業者の腰等の身体的負担をやわらげ ることができます。さらに閉まり際はソフトモーション機能によってゆっくり閉まるため、安心・安全な作業環境 を実現します。ステーなどの追加部品が不要で内部もすっきり。部品コストの削減だけでなくデザイン性の向上 にもつながります。弊社10万回開閉試験クリアの高耐久でばねの反力を利用しているため、メンテナンス頻度 も削減します。 No.447 カタログ 2024-07-24　時点の情報です
