イラストで分かりやすいスライドレールの基礎
スライドレールとは？
直線運動機構のための直動部品です。テレスコピックレールとも呼ばれます。
閉時の衝撃を抑えるセルフ&ソフトクロージング機構付や、クリープ現象が起こりにくい構造など、高機能なレールがあります。
本誌は、業界最小クラスの超小型・超薄型から最大クラスの超高耐荷重・超重量用・超大型まで、ラインアップのほぼ全ての【基礎】を盛り込んだ一冊です！
【スライドレールの基礎がわかる冊子 もくじ】
●スライドレールの構造
●スライドレールの基本
●ラインアップいろいろ
●ガイドレールもあります！
●選べる機構
●こんな課題を解決します！
●採用事例/応用例
●スライドレール取付時の注意
●耐荷重の考え方
（全22ページ）
関連メディア
このカタログについて
| ドキュメント名 | 【スライドレールとは？】スライドレールの基礎がわかる冊子 |
|---|---|
| ドキュメント種別 | ハンドブック |
| ファイルサイズ | 7.9Mb |
| 登録カテゴリ | |
| 取り扱い企業 | スガツネ工業株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

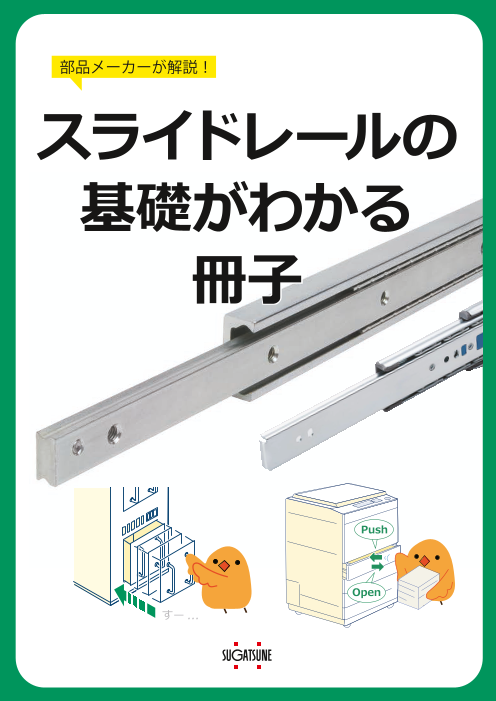

Page1
部品メーカーが解説！
スライドレールの
基礎がわかる
冊子
Push
Open
すー ...
Page2
もくじ
スライドレールってなんだろう？ 2
スライドレールの構造 3
スライドレールの基本 5
ラインアップいろいろ 7
ガイドレールもあります！ 11
選べる機構 13
スガツネのガイドレールはこんな課題を解決します！ 15
採用事例 / 使用例 17
スライドレール取付時の注意 19
耐荷重の考え方 22
1
Page3
スライドレールってなんだろう？
スライドレールとは、
主に装置や机の引き出しを直動に引き出すための
機構部品です。
ガイドレールやローラータイプのレールとは
用途が異なります。
「スライドレール」と呼ばれる機構が
世の中に出回る前は下のような
ローラータイプが主流だった！
2
Page4
スライドレールの構造
2 段引きの場合
インナーメンバー アウターメンバー
断面
アウターメンバー
断面がＣ字型のメンバー主に筐体側に設置
インナーメンバー
アウター（中間）メンバーの内側に位置。主に引き出し側に設置。
リテーナー
ボールベアリング
3 段引きの場合
インナーメンバー 中間メンバー アウターメンバー
断面
アウターメンバー
中間メンバー
インナーメンバー
リテーナー
ボールベアリング
3
Page5
その他にも
インナーメンバー 中間メンバー アウターメンバー
断面
中間メンバー
インナーメンバー
リテーナー
ボール
アウターメンバー
インナーメンバー 中間メンバー アウターメンバー
中間メンバー
インナーメンバー
リテーナー
ボール
アウターメンバー
4
Page6
スライドレールの基本 引き出し量
3/4 スライド（2 段引き）
一番シンプルな構造。
インナーメンバーの 1/4 がアウターメンバーに残るため、
使用上完全に引き出したくない場合に最適です。
完全スライド（3 段引き）
アウターメンバー、中間メンバー、インナーメンバーの 3 つの部品から
構造される。引き出しが筐体から完全に引き出されるため、
モノの出し入れがしやすくなります。
オーバートラベル
移動距離がレールの長さ以上になるタイプです。
その他オーバートラベル（重量用）
4 段引きで内部装置のメンテナンスなど作業スペースの確保に最適です。
5
Page7
スライドレールの基本 取付の種類
側板取付（サイドマウント）
一般的な取付方法。
筐体側にアウターメンバー、
引き出し側にインナーメンバーを取り付けます。 筐体 引出
底引きタイプ
引き出しを開けた時にレールが見えないタイプもあるので
意匠性を向上させる際に最適です。 Z039d01.eps
材質について
鉄 一般的に広く使われているタイプ
耐食性に優れているため、
ステンレス 厨房などにオススメ
4781d02.eps
アルミ 軽量かつ、加工性に優れている
6
Page8
ラインアップいろいろ
什器やキャビネット向けの小型・薄型から、特装車・建設機械・工場に
最適な超重量用まで、サイズや耐荷重を幅広く取り揃えております。
ミニスライドレール（小型）
高さ 15.5 ～ 16 ｍｍと小さく、さまざまな場所に使用可能です。
ミニスライドレール SCR3 Ｈ：15.5 ｍｍ
1 円玉硬貨 20 ｍｍ
代表例：SCR 型、AR、ARW 型
軽量用
アルミ押し出し材製のため、たわみが少なく、製品自体も小型で軽量です。
代表例：AR2、AR3
中型スライドレール
一般的なスライドレールの大きさです。
高さ20～105ｍｍ、材質は鋼、ステンレス、アルミと汎用性が高いです。
代表例：ESR 型、Acccuride 社製品
7
Page9
重量用スライドレール
最大荷重 1ｔ/ ペア以上！
引き抜き鋼材で頑丈なため、航空、鉄道、防衛通信など
様々な用途に対応可能です。
代表例：SG-ASN 型
当社での取り扱い
ROLLON 社、CHAMBRELAN 社製品など
1トン？！
すごすぎる
8
Page10
そのほかにも ...
チルトシステム 動画 特長
引き出しが斜めにスライドするため、高い位置に設置しても
収納物が簡単に取り出し可能です。
使用例：特装車など
水平フリッパー用
ヒンジ付きのスライドレールで扉をキャビネット内に収納可能です。
9
Page11
両トラベルタイプ 動動画 特長
手前・奥どちらにも引き出すことができます。
※使用イメージ
両方向に引き出せるから
設計の幅が広がるね！
アンダーマウント型 動画 特長
引き出しの底にレールを取り付けるタイプです。
プッシュオープンとソフトクローズ機能の併用が可能です。
10
Page12
ガイドレールもあります
さまざまな機器の直動部分に使われ、駅のホームドアの開閉、乗り物の
シートまわりなどにも使用されています。
スガツネでは簡易～中精度をラインアップし、ミニタイプ～重量用まで
幅広く展開しています。
ミニガイドレール MRS 型
滑り特性の良い特殊ポリエチレン樹脂を使用しているため、
グリスやオイルの塗布が不要です。
動動画 特長
ミニガイドレール MLG 型
キャリッジに自社設計のマルチローラーを使用しているため、
滑らかな動きを実現します。
ラジアル、スラスト両方向に対し、ローラー及び、
ボールが荷重を受けるため、スムーズな動きを実現します。
11
Page13
重量用ガイドレールのご紹介
重量用リニアボールレール SG-SN 型
本体に高周波焼き入れを施しているため高耐久です。 レール幅 22 ｍｍ
コンパクト
SG-SN 型 最大
アキシアル荷重
6 滑 ら か な
t 動き
ご使用中のガイドレールは適正ですか？
用途によってはご使用中のガイドレールはオーバースペック
かもしれません。スガツネでは精度が必要ない装置に最適な
ガイドレールをご用意しております。
SG-TGV 型
LGB 型 精度の必要ないスライド扉などに最適！
12
Page14
選べる機構
開 / 閉 保持機能
全開・全閉時の状態を簡易的に保持。
保持解除にレバー操作は不要です。
動画 特長
開 / 閉 ロック機構
全開・全閉時にレールが固定されます。
ロック解除にはレバー操作が必要。
引き出した状態での作業がしやすくなります。
脱着タイプ
アウターメンバーからインナーメンバーが
外れるため、引き出しを外して物の
出し入れが可能です。
また、筐体側、引き出し側で別々にレールを
取り付け可能なので施工が簡単です。
13
Page15
動画 特長
セルフ＆ソフトクローズ
引き出しがゆっくりと静かに閉まるため、
衝撃を抑えます。
また、最後まで押し込む必要がありません。
※セルフクローズのみの機構もあります。
動画 特長
プッシュオープン
引き出しを押すだけで、手前に
引き出すことができるため、
両手がふさがっていても、
肘で開閉することとができます。
ハンドル不要で、意匠性の向上に繋がります。
消音タイプ すー・・・
金属同士の干渉音を軽減するために
樹脂バンパーを使用しています。
全開時、全閉時の金属音を緩和する
消音機構付きの製品を示します。
シーケンシャル機構
3 段引のスライドレールで、
中間メンバーとインナーメンバーが シーケンシャル
順番にスライドする機構です。 なし
レールにかかる荷重が分散される
シーケンシャル
ため、レールが長持ちします。 あり
14
Page16
スガツネのスライドレールは
こんな課題を解決します！
悩み1 両手がふさがって ひじで押すだけでオープン!!
いて引き出しを開ける際 プッシュオープン機構付
に苦労しています… スライドレールがおすすめ!! P.552～
Push
スライド
レールで
解決！
Open
悩み2 引き出しを閉めるたびに 閉めた時の衝撃を抑える
衝撃 があり、精密機器に セルフ＆ソフトクロージング機構付
影響がでないか心配です… スライドレールがおすすめ!! P.546～
スライド
レールで
解決！
悩み3 引き出しが 高いところ 引き出しが斜め下にスライドする
にあり、中が見づらく チルトシステム がおすすめ!! P.638～
困っています…
スライド
レールで
解決！
15
Page17
悩み4 もっと引き出せたら 重量用かつ 4段引き のスライドレール
楽なのに… がおすすめ! P.665～
スライド
レールで
解決！
作業スペース確保
悩み5 作業中、引き出しが 全開状態でロックできる
動いて 困ります… 開時ロック付きスライドレール
がおすすめ! P.601～
スライド
レールで
解決！
グラ
グ ピ
ラ タッ
この他にも、課題に応じて最低ロット
100本～
別注でご提案いたします!! 短納期対応
目安2ヶ月
サイズ変更 取付ねじ変更
強度アップ ロック位置変更
お問合せ
穴位置変更 両トラベル化
用途に応じてさまざまな開閉方法
が選べるんだね！
16
Page18
採用事例
スライドレール 4660（プッシュオープン）
救急用医療カートに
プッシュオープン機構だから
ハンドルいらずで見た目も
すっきりするね！
スライドレール C2731FL
（全開時閉時ロック）
キャビネットのモニター収納部分に
ロック機構付きだから引き出しの
上でも安定した作業ができるね！
スライドレール SCR3-150A
コーヒーマシンの引き出しに
プッシュラッチと併せて使うこと
でプッシュオープン機構をもた
せたよ。
17
Page19
使用例（超重量用）
シリーズ最大荷重 1 トン以上！
航空、鉄道、防衛、通信など、様々な用途に対応できます。
特装車の付属ツールに
スライドレール C2731FL
（全開時閉時ロック）
キャビネットのモニター収納部分に
ピックアップトラックの荷台に
スライドレール SCR3-150A
コーヒーマシンの引き出しに
工場設備に
18
Page20
スライドレール取付時の注意
〇 良い ▲ あま り よく な い × 不適切
① ①
② ③
②
③ ④ ➄
④ ➄ ➅ ⑦
⓵正確な寸法で取り付いていない
レールの取り付けで最も重要なことは、 ⓵④レールが平行に取り付いていない
②④レールが筐体がつるされているかつ、
レールが平行に取りついていること。 ②レールに筐体がつるされている
レールが横向きで使用されている
③レールが斜めに取り付けられている
③⑤レールが横向きで使用されている
⑤補助レールが付いていない
⑥⑦偏荷重や横からのあおりに弱い
スライドレールは平行に取り付けよう
【スライドレール取付 左右平行度】
平行度のズレはたとえ角度が小さくても、引き出しが大きくなるに
つれて角度は大きくなり、横ブレの原因になります。
スライドレールの取り付けはできる限り平行に取り付けてください。
19
