現場保全を担うみなさまに役立ちたいーエンドレス工具でライン復旧の時間を、ラインリスト化で発注業務を大幅に削減できます。
エンドレス工具 ーいつでも、どこでも、どなたでも。経験に頼らず、簡単にベルトエンドレスができる工具です。
ラインリスト化 ー突然のベルト切断に備えて。予防保全による、素早い発注業務のお手伝いをします。
このカタログについて
| ドキュメント名 | 突然のベルト破断も、エンドレス工具で即復旧。ラインリスト化でメンテナンス作業を大幅ＵＰ！ |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 2.7Mb |
| 取り扱い企業 | ニッタ株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容
Page1
スライド 1
- 006
Page3

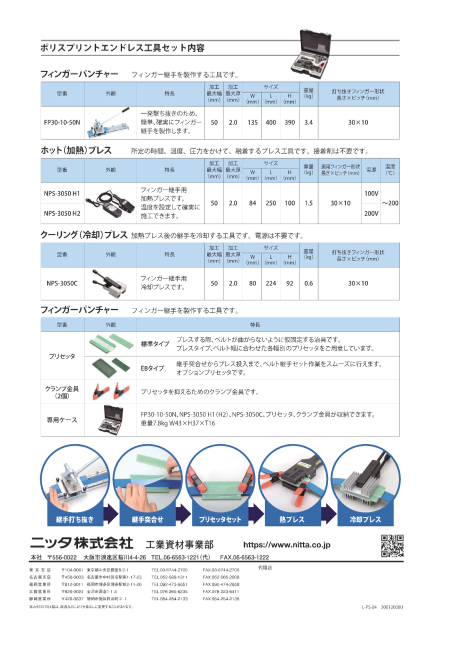

ポリスプリントエンドレス工具セット内容
フィンガーパンチャー フィンガー継手を製作する工具です。
加工 加工 サイズ
型番 外観 特長 最大幅 最大厚 重量 打ち抜きフィンガー形状
W L H （kg）
（mm）（mm） 長さ×ピッチ（mm）
（mm）（mm）（mm）
一発撃ち抜きのため、
FP30-10-50N 簡単、確実にフィンガー 50 2.0 135 400 390 3.4 30×10
継手を製作します。
ホット（加熱）プレス 所定の時間、温度、圧力をかけて、融着するプレス工具です。接着剤は不要です。
加工 加工 サイズ
型番 外観 特長 最大幅 最大厚 重量 適用フィンガー形状 温度
W L H （kg） 長さ×ピッチ（mm） 電源
（mm）（mm） （℃）
（mm）（mm）（mm）
NPS-3050 H1 フィンガー継手用 100V
加熱プレスです。
50 2.0 84 250 100 1.5 30×10 ～200
温度を設定して確実に
NPS-3050 H2 施工できます。 200V
クーリング（冷却）プレス 加熱プレス後の継手を冷却する工具です。電源は不要です。
加工 加工 サイズ
型番 外観 特長 最大幅 最大厚 重量 打ち抜きフィンガー形状
W L H （kg）
（mm）（mm） 長さ×ピッチ（mm）
（mm）（mm）（mm）
フィンガー継手用
NPS-3050C 冷却プレスです。 50 2.0 80 224 92 0.6 30×10
フィンガーパンチャー フィンガー継手を製作する工具です。
型番 外観 特長
プレスする際、ベルトが曲がらないように仮固定する治具です。
標準タイプ
プレスタイプ、ベルト幅に合わせた各幅別のプリセッタをご用意しています。
プリセッタ
継手突合せからプレス投入まで、ベルト継手セット作業をスムーズに行えます。
EBタイプ
オプションプリセッタです。
クランプ金具
（2個） プリセッタを抑えるためのクランプ金具です。
FP30-10-50N、NPS-3050 H1（H2）、NPS-3050C、プリセッタ、クランプ金具が収納できます。
専用ケース 重量7.8kg W43×H37×T16
https://www.nitta.co.jp
L-PS-04 20012000U
Page4
工具対応ベルト ポリスプリント（帆布タイプ）一覧表
最小プーリ径(mm)
伝動 総厚 標準取付 緩和後張力
用途 特性 ベルトタイプ
用途 (mm) 伸長率(%) (N/mm) フィンガ スカイバ
継手 継手
紙葉搬送に適した摩擦係数、
- 製本機械、印刷機 FZ-5E12 1.25 1.0 5.0 25/35 -
小プーリ
紙葉搬送に適した滑り性、
- 製本機械、印刷機 TTF-4E10 1.0 1.0 4.0 15/15 -
傷防止性に優れる、小プーリ
- 印刷機 TTE-4E18NF 1.8 1.0 4.0 40/40 -
紙葉搬送に適した滑り性、
傷防止性に優れる、高横剛性、耳ほつれ防止
- 印刷機 TTP-8E18N 1.8 1.0 8.0 40/40 -
〇 製本機械、包装機、直角移載機 小プーリ LA-4E14 1.4 1.0 4.0 20/20 -
屈曲、表面ゴムは
耐摩耗性に優れる
小プーリ、
〇 製本機械、直角移載機 SLA-8E14 1.4 1.0 8.0 25/25 -
低騒音
食品衛生法（厚生省告示
〇 紙ストロー製筒機、包装機 W-4E14 1.4 1.0 4.0 25/25 -
第370号）適合
紙ストロー製筒機、
〇 耐ひねり性、小プーリ DB-4E14 1.4 1.0 4.0 25/25 -
製本機械、包装機
適度な滑り性があり耐カット性、
- シーター（カッター） NB-2E10 1.0 1.0 2.0 15/15 -
耐摩耗性に優れ、挟み込み搬送に適する
- フォルダーグルア、木工機 XH-8E30 3.0 1.0 8.0 40/40 -
耐ひねり性、適度な摩擦係数、
高横剛性
- フォルダーグルア、木工機 XH-8E40 4.0 1.0 8.0 50/50 -
耐屈曲、耐フランジ性、
- フレキソフォルダーグルア XHTG-15E34-2 3.4 0.5 7.0 50/50 -
表面ゴムは耐摩耗性に優れる
フレキソフォルダーグルア 安定した摩擦係数で屈曲性に優れ、
- RT-22E70-2 約7.0 0.5 10.0 100/100 100/100
コルゲータ 紙工機械の高速化に対応
- 木工機、包装機 耐クッション性、高グリップ、傾斜搬送 RT-15E58 5.8 1.0 15.0 50/50 -
〇 繊維機械 TFL-15E20 2.0 1.0 15.0 25/25 -
〇 ライブローラー、繊維機械 - TFL-15E25 2.5 1.0 15.0 30/30 -
〇 繊維機械 TFL-22E26-2 2.6 1.0 22.0 50/50 -
低騒音、省電力、耐屈曲
〇 ライブローラー TFL-15E20R 2.0 1.0 15.0 25/25 -
低温性
〇 ライブローラー TFL-22E26R-2 2.6 1.0 22.0 40/40 -
〇 繊維機械 - TFL-22E26C-2 2.6 1.0 22.0 50/50 -
〇 繊維機械 TL-22E30 3.0 1.0 22.0 50/50 -
省電力、耐屈曲
〇 繊維機械 TLA-30E30-2 3.0 1.0 30.0 70/70 -
※詳しくは、弊社営業担当までご連絡下さい。
Page7
スライド 1
ラインリスト化したユーザーの声
リスト化したことで、ベルト発注
が簡単になった！
ベルトを測長する手間が
減った。選定も任せて安心！
突発で切れた時にもすぐ注文
できるから安心！
※是非、お気軽にご連絡下さい！
