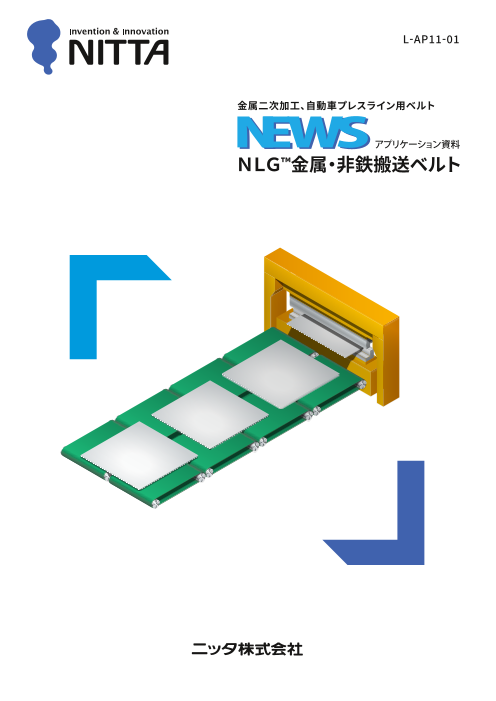

金属二次加工、自動車プレスライン用ベルト　NEWS ＮＬＧ(TM)金属・非鉄搬送ベルト

L-AP��-�� 金属二次加工、自動車プレスライン用ベルト ＮＬＧ™金属・非鉄搬送ベルト

ベルト特性一覧 表面カバー材 標準継手 製作可能継手 0.5% 標準 単位 ベルト型式 総厚 プライ 伸張時 製作 質量 帯電 使用温度 [ｍｍ] 数 張力 裏面材質 最大幅 範囲 用途 特 [kg/㎡] 防止 長 [N/mm] ｍｍ] [℃] 継手 最小 形状 プーリ 継手 最小 [ 材質 色 形状 対鉄系 摩擦係数 径 形状 プーリ ※1 ※1 径 [ｍｍ] [ｍｍ] GH-15Z 1.6 2 3 合成ゴム 青 目付け 0.6～0.7 帆布 Ｓ 30 ー ー 960 2.0 〇 耐油性 -20～60 GH-20Z 2.1 2 3 合成ゴム 青 目付け 0.6～0.7 帆布 Ｓ 40 ー ー 960 2.4 〇 パイラー 耐カット性（耐切創性） TFL-15S ※2 3.1 ー 15※3 NBR 紺 タフタ目付 0.5～0.6 NBR S 100 ※7 ー ー 300 3.4 〇 -20～80 多列掛け WU-16A-G 1.5 2 3 ウレタン 白 平滑 0.5～0.6 帆布 Ｆ 30 Ｓ 60 2000 1.5 〇 汎用性 WU-18A 1.9 3 3 ウレタン 白 梨地 0.4～0.5 帆布 Ｆ 40 Ｓ 80 1500 1.9 〇 ホワイトウレタン WU-18A-G 2.1 3 3 ウレタン 白 平滑 0.5～0.6 帆布 Ｆ 60 Ｓ 70 2000 2.4 〇 耐カット性(耐切創性) WU-24A 2.5 4 4 ウレタン 白 梨地 0.4～0.5 帆布 Ｆ 80 Ｓ 150 1500 2.5 〇 GU-12A 1.3 2 2 ウレタン 緑 梨地 0.4～0.5 帆布 Ｆ 20 Ｓ 40 1500 1.3 〇 GU-14A 1.7 2 2 ウレタン 緑 梨地 0.5～0.6 帆布 Ｆ 20 Ｓ 40 3000 2.0 〇 GU-18A 1.9 3 3 ウレタン 緑 梨地 0.4～0.5 帆布 Ｆ 40 Ｓ 80 1500 1.9 〇 -20～80 汎用性 GUH-18A 1.9 3 3 高硬度ウレタン 緑 梨地 0.3～0.4 帆布 Ｆ 80 Ｓ 100 1500 1.9 〇 グリーンウレタン GU-20AK 3.1 2 3.5※3 ウレタン 緑 梨地 0.4～0.5 帆布 Ｆ 50 ＳT 100 1000 3.5 × プレス間コンベヤ 耐カット性(耐切創性) GU-21A 2.5 3 3 ウレタン 緑 梨地 0.5～0.6 帆布 Ｆ 60 Ｓ 120 3000 2.8 〇 GU-24A-G 2.3 3 4 ウレタン 緑 平滑 0.5～0.6 帆布 Ｆ 70 Ｓ 100 2000 2.4 〇 MGC-14A 2.1 2 2 ＰＶＣ 緑 鏡面 0.7～0.8 低騒音帆布 Ｆ 30 Ｓ 50 3000 2.4 〇 BC-22A 3.8 2 4.5 ＰＶＣ 緑 鏡面 0.7～0.8 帆布 Ｆ 60 Ｓ 100 3000 4.6 〇 汎用性 BC-30AOR-3 4.9 3 3 耐油PVC 緑 鏡面 0.7～0.8 帆布 Ｆ 100 S/ST 150 3000 5.8 〇 -5～70 PVC VMT-20A 2.7 2 3 ＰＶＣ 緑 SQPR目付 0.6～0.7 帆布 Ｆ 50 Ｓ 80 3000 3.0 〇 耐カット性(耐切創性) DCMT-30AR 5.1 3 4.5 ＰＶＣ 緑 SQPR目付 0.6～0.7 帆布 Ｆ 100 Ｓ 150 3000 5.5 〇 MGRB-14A 2.7 2 2 ＰＶＣ 緑 縦溝目付 1.0以上 低騒音帆布 Ｆ 50 Ｓ 80 2000 2.8 〇 WU-12D 1.1 2 2 ポリエステル帆布 白 帆布 0.2～0.25 帆布 Ｆ 40 Ｓ 40 1500 1.0 〇 WU-12DN 1.6 3 2 特殊ポリアミド帆布 青 帆布 0.2～0.25 帆布 Ｓ 50 ー ー 1000 1.6 〇 帆布タイプ WU-18D 1.7 3 3 ポリエステル帆布 白 帆布 0.2～0.25 帆布 Ｓ 70 ー ー 1500 1.7 〇 -20～80 マグネットコンベヤ 耐カット性(耐切創性) WUE-18DS 2.7 3 2※3 特殊ポリエステル帆布 白 特殊帆布 0.2～0.25 帆布 Ｆ 100 Ｓ 100 1500 2.7 × 剥離性 WU-24D 2.4 3 3 ポリエステル帆布 白 帆布 0.2～0.25 帆布 Ｓ 100 ー ー 3000 2.6 〇 SG-750-2P ※2 1.1 ー 5.6 ※3 NBR 緑 布目付 0.3～0.4 ポリアミドフィルム※4 S 40※7 ー ー 300 1.2 × 高張力、耐摩耗性、低粉塵 SG-500 ※2 1.1 ー 3.8 ※3 NBR 緑 布目付 0.3～0.4 NBR S 40※7 ー ー 300 1.1 〇 -20～80 製缶マグネットコンベヤ 高張力、耐摩耗性 WUH-12ANF 1.3 2 1.3 高硬度ポリウレタン 白 帆布 0.3～0.4 帆布 Ｆ 20 S 40 1500 1.3 〇 高硬度ウレタン 低摩擦係数 耐摩耗性 食品衛生法370号 FU-20AK 4.5 2 3.5※3 耐熱フェルト 白 フェルト 0.2～0.25 帆布 ST ※5 150 ー ー 950 2.4 × -20～80 ※6 アルミ押し出し品 耐熱フェルト ※1 Ｆ：フィンガー継手 Ｓ：スカイバー継手 ＳＴ：ステップ継手　※2 製品カテゴリーはポリベルト ※5 斜めステップ継手　※6 使用温度範囲は-20～+80℃、ただし、表面材は耐熱フェルトを使用して ※3 １％伸張時　※4 摩擦係数0.1～0.2 いるため、最高200℃の搬送物まで使用可能。　※7 搬送用途での最小プーリ径

製品を安全に、安心してご使用いただくために ※ご使用の前に必ずお読みいただき、必ずお守りください。 ■この取扱説明書および商品には、安全にご使用いただくために、いろいろな表示をしています。　　 ■「表示」を無視して、誤った取扱いをすることによって生じる内容を、次のように区分しています。 ■内容（表示・図記号）を良く理解してから本文をお読みになり、記載事項をお守りください。 シンボルマーク 3. ベルト取り付け時および日常の使用時の シグナルワードと区分 内容の基準 　留意点について この表示を無視して、誤った取扱いをした場合、人が死亡または 重傷を負う危険が切迫して生じることがあります。 必ず実施 この表示を無視して、誤った取扱いをした場合、人が死亡または ●コンベヤの運転中は、ローラやプーリなどに、衣服や体の一部を巻き込まれたり、挟み 重傷を負う可能性があります。 込まれない様にしてください。 この表示を無視して、誤った取扱いをした場合、人が傷害を負う ●ベルトの保守、点検、交換作業は必ずスイッチを切り、機械の停止を確認した上で行っ 可能性および物的損害が発生する可能性があります。 てください。 図記号 図の意味 ●ベルトをクリーニング（清掃）する場合は、人体に有害な薬品は使用しないでください。 製品の取扱いにおいて ●新品ベルトに交換した際は、必ず試運転を行い、張力または、伸張率調整および走行 禁止 その行為を禁止（してはいけないこと）を示します。 調整を行ってください。 ●ベルトの異音、蛇行、片寄り、スリップ等が発生した場合は、直ちにベルトを停止し、点 使用者において 指示する行為の強制（必ずすること）を示します。 検してください。 必ず実施 4.工事（取り付け・エンドレス）関連について 1.機能・性能上の留意点について 禁止 ●溶剤や接着剤を使用する時は、十分換気をしてください。また、作業現場での火気 ●吊り具、牽引具として使用しないでください。 は厳禁です。 ●溶剤や接着剤を現場に放置しないでください。 ●カタログ類に記載されている許容範囲（プーリ径、張力、温度、耐薬品など）外では、使 用しないでください。 ●ベルトメーカーが定めている材料、方法、手順に従って、工事（取り付け・エンドレス ●未包装の食品を搬送する場合は、食品衛生法（厚生労働省告知第370号）に適合して 加工など）を行ってください。 いるベルトをご使用ください。 2.保管・輸送について 5. 使用済み品の取り扱いについて ●火気の有る場所に放置しないでください。 ●火気は厳禁です。 ●重量の有るベルトは、倒れたり、転がらない様、適切な治具やストッパを用いて保管し てください。 ●ベルトを燃やさないでください。有害なガスが発生するものもあります。 ●産業廃棄物として、適法に処分してください。 ●ベルトは直射日光や高温、多湿な場所を避け、布、シートなどでカバーして保管してくだ さい。 ●納入時の袋に包装したままで保管してください。 ●異常な歪みを与えた状態での保管・輸送をしないでください。 工業資材事業部 https://www.nitta.co.jp 本社　〒556-0022 　大阪市浪速区桜川4-4-26　TEL06-6563-1221（代）　FAX06-6563-1222 東 京 支 店　　 〒104-0061　東京都中央区銀座8-2-1 TEL.03-6744-2705　　　 FAX.03-6744-2706 代理店 名古屋支店　　 〒450-0003　名古屋市中村区名駅南1-17-23 TEL.052-589-1311　　　 FAX.052-566-2008 福岡営業所　　 〒812-0011　福岡市博多区博多駅前2-11-26 TEL.092-473-6651　　　 FAX.092-474-2658 北陸営業所　　 〒920-0024　金沢市西念1-1-3 TEL.076-265-6235　　　 FAX.076-223-6411 静岡営業所　　 〒420-0837　静岡市葵区日出町2-1 TEL.054-254-2133　　　 FAX.054-254-2136 19122000U 本カタログの使用は、改良などにより予告なしに変更することがあります。
