アプリケーション資料 チョコレート
チョコレートの特性からベルトが汚れやすく、清掃性・耐洗浄
性の高いものが求められる。
型抜き以降、カカオ油からくる耐油性と小物なので、乗り移りに必要な小プーリ対応が必要とされる。
掲載内容
■製造工程別対応ベルト一覧
■ベルト種類と特性一覧
◆詳細はカタログをダウンロードしご覧いただくか、お気軽にお問い合わせ下さい。
このカタログについて
| ドキュメント名 | NLG(TM)食品搬送用ベルトNEWS チョコレート |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 575Kb |
| 登録カテゴリ | |
| 取り扱い企業 | ニッタ株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

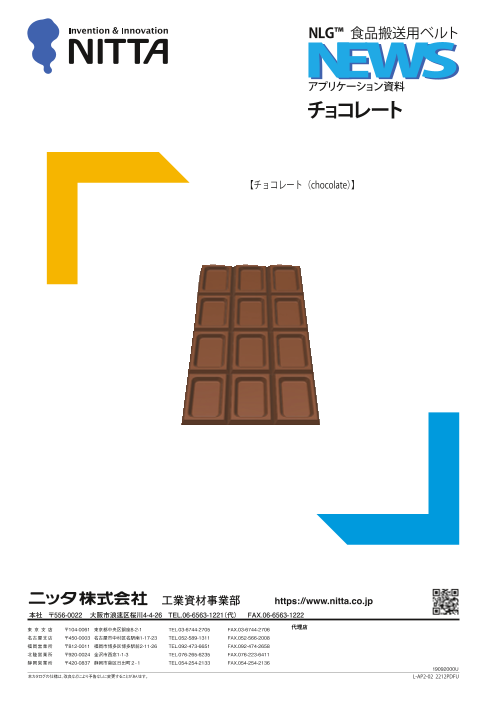

Page1
NLG™ 食品搬送用ベルト
NEWS
アプリケーション資料
チョコレート
【チョコレート（chocolate）】
https://www.nitta.co.jp
19092000U
L-AP2-02 2212PDFU
Page2
チョコレートの製造工程
① ② ③
充填 冷却 型抜 検査・包装
モルダー クーリング デモルダー ラッピング
■製造工程別対応ベルト一覧
工程 汎用性 耐油性 清掃性 主な必要機能
耐洗浄性 離型性
～ WEU
① 充填 冷却 ＜充填＞型に流し込み、振動を WEXU
与えて気泡を抜く。 LBEU
チョコレートの特性からベルト
が汚れやすく、清掃性・耐洗浄
性の高いものが求められる。
② 冷却～型抜 ＜冷却＞冷却コンベヤに乗せて WEU
WEXU SWEU 型抜き以降、カカオ油からくる
冷やして固める。 LBEU
耐油性と小物なので、乗り移り
に必要な小プーリ対応が必要と
される。
＜型抜＞型からチョコレートを WEU GUF
③ 型抜～検査梱包 WEXU
剥がし、梱包出荷。 LBEU SWEU
■ベルト種類と特性一覧
カバー材（表面） 最小プーリ径
ナイフエッジ
総厚
型式 〔mm〕 摩擦係数 標準伸張
〔mm〕 （表面対鉄系）安定時張力
材質 形状 フィンガー継手 〔Ｎ/mm〕
耐湿熱
WEU-6ANF 0.75 15 2R
平滑 0.4～ 0.5
抗菌防カビ 0.5
WEU-12ANF 1.4 20 5R 1.0
ポリウレタン
耐湿熱
LBEU-6ANF-2 0.75 15 2R
0.4～ 0.5
抗菌防カビ 平滑 0.5
LBEU-12ANF-3 1.3 20 5R 2.0
ポリウレタン
耐湿熱
SWEU-6ANF 0.7 15 2R 0.6
抗菌防カビ
SWEU-12ANF 平滑 0.7 0.8
1.3 20 5R ～ 2.0
ポリウレタン
耐湿熱
WEXU-7ANS 1.0 15 2R 0
抗菌防カビ 平滑 0.4～ .8
0.5
WEXU-14ANS 1.6 25 2.3
ポリウレタン 5R
GUF-6AK 0.8 30
PTFE シート 平滑 ー 0.1～ 0.6
0.15
GUF-12A-G 1.5 50 2.0
チョコレートふき取り試験（水ふき）
SWEU-12ANF WEU-12ANF
