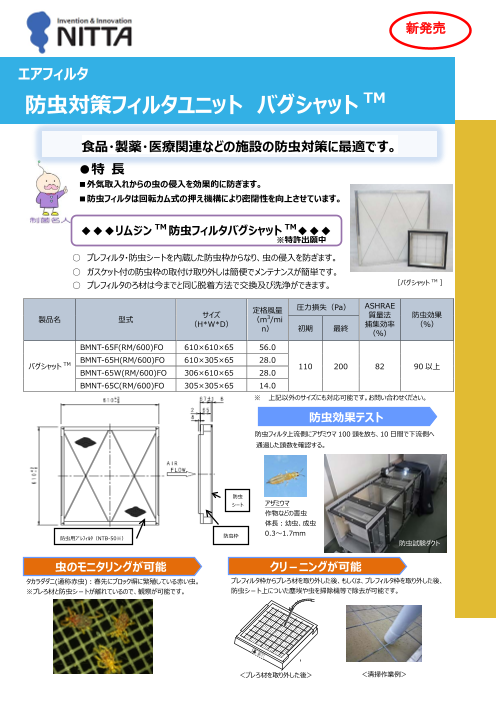

防虫対策フィルタユニット バグシャット

新発売 エ ア フィルタ 防虫対策フィルタユニット バグシャット TM 食品・製薬・医療関連などの施設の防虫対策に最適です。 ●特 長 ■外気取入れからの虫の侵入を効果的に防ぎま す。 ■防虫フィルタは回転カム式の押え機構により密閉性を向上させています。 ◆ ◆◆リムジン TM防虫フィルタバグシャット TM◆◆◆ ※特許出願中 ○ プレフィルタ・防虫シートを内蔵した防虫枠からなり、虫の侵入を防ぎます。 ○ ガスケット付の防虫枠の取付け取り外しは簡便でメンテナンスが簡単です。 ○ プレフィルタのろ材は今までと同じ脱着方法で交換及び洗浄ができます。 ［バグシャット TM ］ 定格風量 圧力損失（Pa） ASHRAE 製品名 型式 サイズ 3 効果 （H*W*D） （m /mi 質量法 防虫 n） 初期 最終 捕集効率 （％） （％） BMNT-65F(RM/600)FO 610×610×65 56.0 BMNT-65H(RM/600)FO 610×305×65 28.0 バグシャット TM 110 200 82 90以上 BMNT-65W(RM/600)FO 306×610×65 28.0 BMNT-65C(RM/600)FO 305×305×65 14.0 ※ 上記以外のサイズにも対応可能です。お問い合わせください。 防虫効果テスト 防虫フィルタ上流側にアザミウマ 100頭を放ち、10日間で下流側へ 通過した頭数を確認する。 防虫 シート アザミウマ 作物などの害虫 体長︓幼虫、成虫 0.3～1.7mm 防虫用ﾌﾟﾚﾌｨﾙﾀ（NTB-50※） 防虫枠 防虫試験ダクト 虫のモニタリングが可能 クリ－ニングが可能 タカラダダニ(通称赤虫)︓春先にブロック塀に繁殖している赤い虫。 プレフィルタ枠からプレろ材を取り外した後、もしくは、プレフィルタ枠を取り外した後、 ※プレろ材と防虫シ－トが離れているので、観察が可能です。 防虫シ－ト上についた塵埃や虫を掃除機等で除去が可能です。 上 ＜プレろ材を取り外した後＞ ＜清掃作業例＞

型式 0.5x1B-ZNG 1x0.5B-ZNG 1x1B-ZNG 1x2B-ZNG H W L H W L H W L H W L 寸法 425 730 250 730 425 250 730 730 250 730 1340 250 風量（m3/min) 28 28 56 112 防虫フィルタ外寸(mm) 305×610×65 1枚 610×305×65 1枚 610×610×65 1枚 610×610×65 2枚 総重量(ｋgf) 18 18 22 33 材質 ユニット本体︓表面処理鋼板 塗装無 ・片側メンテ 3段×3列まで対応可 ・鋼板製塗装仕様対応可 ・差圧計標準装備 防虫ユニット外観図例※流出側 防虫ユニット 構造 ●特 長 ■フィルタメンテナンスは、サイドアクセスタイプ。(横スライド方式) ■フィルタ固定はカムクランプ機構でガスケットを押しつぶし、シール性を確保 することにより虫の侵入を防ぎます。 ■フィルタ押え付け部は回転式で、ハンドルにて簡易操作。 ■防虫フィルタは、回転カム式の押え機構により密閉性を向上させています。 防虫 フィル タ締付時 AIR FLOW 防虫フィルタ挿入時 AIR FLOW → →
