エッジAI・1600万画素対応高性能画像認識製品 NVP-Ax400シリーズ
■AI 手書き文字認識デモ
2018冬 国際画像機器展にて手書き数字識別デモを実施した様子と詳細をご紹介！
ーー画像認識は新たなステージへーー
■エッジAI対応
■高速画像処理アクセラレータ４コア搭載
■高速・高精細カメラ接続
■カラー画像処理の高速化
■エッジAIアプリケーション例
◇詳細はカタログをダウンロードしてご覧ください！
このカタログについて
| ドキュメント名 | 国際画像機器展のデモをご紹介！FA向けにエッジAIを実現するマクセルの新画像認識製品 |
|---|---|
| ドキュメント種別 | 事例紹介 |
| ファイルサイズ | 2.2Mb |
| 登録カテゴリ | |
| 取り扱い企業 | マクセルシステムテック株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容
Page1
1
8 I26
4 N
8 V N
- F 6P 0 4N A
Page2
M C LA RS
12 0 08 0 7 8 12 0 0 ,0.2
Page3
0 2 - NV ,
I
V P L C
9
4 C A L 0 2 -C
4 o C o , L
9 9
1 -
5
x 5
NV ,
1 2 3
1 2 3
1 2 3
8 0 4 8 0 48 0 4 10P
V (
0 2 -
http://www.systemtech.maxell.co.jp
Page4

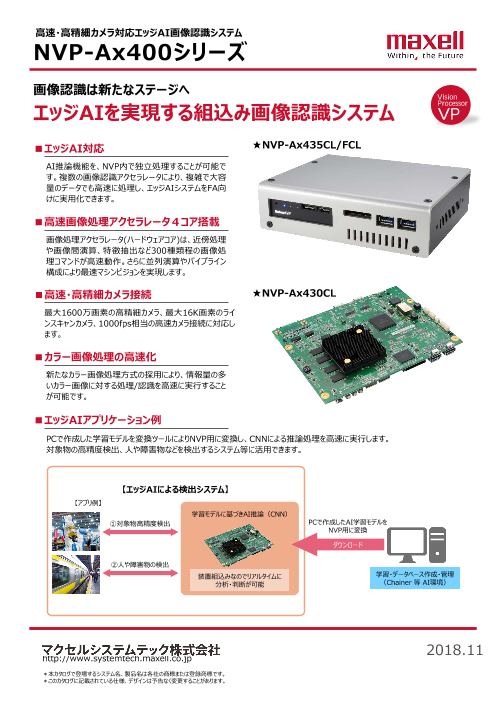

高速・高精細カメラ対応エッジAI画像認識システム
NVP-Ax400シリーズ
画像認識は新たなステージへ
Vision
エッジAIを実現する組込み画像認識システム ProcessorVP
■エッジAI対応 ★NVP-Ax435CL/FCL
AI推論機能を、NVP内で独立処理することが可能で
す。複数の画像認識アクセラレータにより、複雑で大容
量のデータでも高速に処理し、エッジAIシステムをFA向
けに実用化できます。
■高速画像処理アクセラレータ４コア搭載
画像処理アクセラレータ(ハードウェアコア)は、近傍処理
や画像間演算、特徴抽出など300種類程の画像処
理コマンドが高速動作。さらに並列演算やパイプライン
構成により最速マシンビジョンを実現します。
■高速・高精細カメラ接続 ★NVP-Ax430CL
最大1600万画素の高精細カメラ、最大16K画素のライ
ンスキャンカメラ、1000fps相当の高速カメラ接続に対応し
ます。
■カラー画像処理の高速化
新たなカラー画像処理方式の採用により、情報量の多
いカラー画像に対する処理/認識を高速に実行すること
が可能です。
■エッジAIアプリケーション例
PCで作成した学習モデルを変換ツールによりNVP用に変換し、CNNによる推論処理を高速に実行します。
対象物の高精度検出、人や障害物などを検出するシステム等に活用できます。
【エッジAIによる検出システム】
【アプリ例】
学習モデルに基づきAI推論（CNN）
①対象物高精度検出 PCで作成したAI学習モデルを
NVP用に変換
ダウンロード
②人や障害物の検出
装置組込みなのでリアルタイムに 学習・データベース作成・管理
分析・判断が可能 （Chainer 等 AI環境）
2018.11
http://www.systemtech.maxell.co.jp
＊本カタログで登場するシステム名、製品名は各社の商標または登録商標です。
＊このカタログに記載されている仕様、デザインは予告なく変更することがあります。
Page5
製品仕様
型 式 NVP-Ax430CL NVP-Ax435CL NVP-Ax435FCL
形 状 ボードタイプ ユニットタイプ ユニットタイプ
CPU ARM Cortex-A15 1.4GHz Quad
画像処理 画像処理アクセラレータ IMP-X4 Quad
OS Linux4.4
フラッシュメモリ 4GB(eMMC)
イメージメモリ 2GB(システムと共用)
映像 方 式 CameraLink
入力 チャネル数 Base Config 2CH Base Config 4CH Full/Medium Config1CH
映像出力 HDMI 1CH
LAN 1000BASE-TX 1CH
外部I/F
シリアル RS-232C 2CH
フォトアイソレーション:8CH/8CH フォトアイソレーション:16CH/16CH
I/O ストロボ出力:2CH ストロボ出力:4CH
エンコーダ フォトアイソレーション:2CH フォトアイソレーション:2CH または ラインドライバ：2CH
USB USB 3.0 Host 2CH
外部メモリ SDカード
ホストPC:Windows7/Windows10（32/64bit）
開発環境
開発用コンパイラ：Microsoft Visual C++®
ターゲット用コンパイラ：GNU Compiler Collection(GCC)
ソフトウェア開発キット：NVP-Ax430SDK
外形寸法
165mm
170mm
開発・製造元 お問合せ・ご用命は下記まで
営業部 設計部
〒244-0801 神奈川県横浜市戸塚区 〒992-0021 山形県米沢市花沢3091-6
品濃町549-2 三宅ビル
Tel 045-443-5840 FAX 045-443-5842
E-mail vp-support@maxell.co.jp URL http://www.systemtech.maxell.co.jp
＊Linuxは、Linus Torvalds氏の日本およびその他の国における登録商標または商標です。
＊Windows 7、Windows 10、、Visual C++ は、米国Microsoft Coｒporationの米国およびその他の国における商標または登録商標です。
＊Camera Link、PoCL、PoCL-Liteは、米国AIA（Automated Imaging Association）の米国およびその他の国における商標または登録商標です。
＊Chainer(R) は、株式会社Preferred Networksの日本国およびその他の国における商標または登録商標です。
＊その他、本カタログで登場するシステム名、製品名は各社の商標または登録商標です。
＊このカタログに記載されている仕様、デザインは予告なく変更することがあります。 2018.11
125mm
45mm 140mm
