iDC-SVS4 カタログのご案内です。
iDC-SVS4(internet Data Center- Super Visor System ver4)シリーズは、
データセンタ向け遠隔監視システム
特長
・分割・クランプ型センサにより、運用を止めることなく
活線で新設・増設が可能
・弊社製分電盤に初期搭載した状態で出荷することにより
現地取付け作業を省略しコストを抑えることが可能
・各種センサを組み合わせてシステム構築が可能
このカタログについて
| ドキュメント名 | データセンタ向け遠隔監視システム iDC-SVS4 |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 390.9Kb |
| 登録カテゴリ | |
| 取り扱い企業 | ヘキサコア株式会社 (この企業の取り扱いカタログ一覧) |

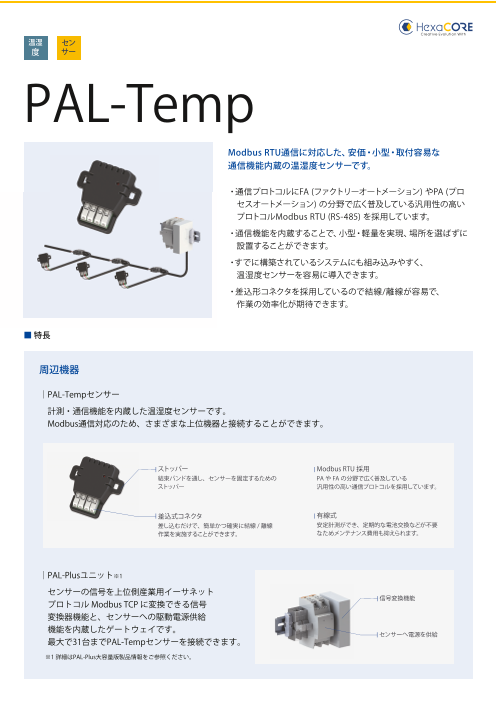

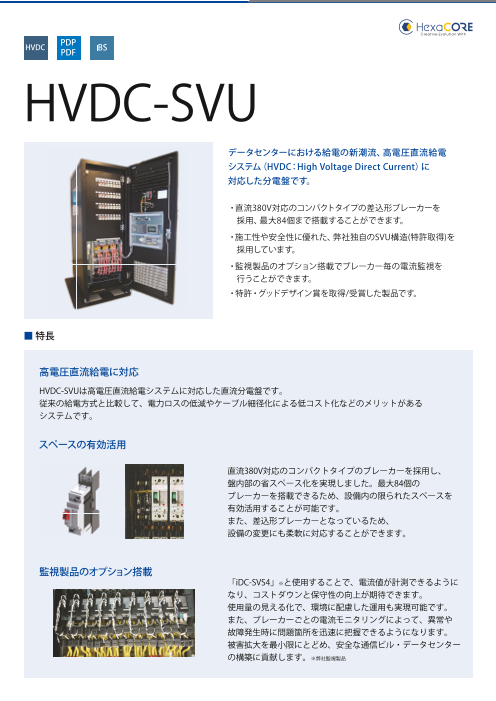

この企業の関連カタログ
このカタログの内容
Page1
iDC-SVS4
分電盤の運用状況を遠隔で集中監視したい場合に
最適な遠隔監視システムです。
・累計出荷台数14万台※ 突破！ ※MVS、SVSシリーズ センサー合算値(～2021年1月)
・交流電流や直流電流に加え、温度・湿度、各種相線式の電力量
といった項目を計測することが可能です。
・クランプ型センサーで運用を止めることなく、
導入することができます。
・分電盤搭載の場合、工場出荷時の初期搭載が可能なため、
コストや手間の削減に貢献することができます。
・内部メモリ保存機能でデータの欠損を防ぎます。
■ システム構築例（ 分電盤の場合）
クライアントPC
webブラウザによる AC100V/200V 分電盤内
計測データ閲覧
HUB パワーサプライ センサー
サーバーPC 測定モジュール
計測データの収集、蓄積 中継装置
警報アラーム受信
電源ユニット
次の測定モジュールへ
：STPまたはUTP LANケーブル（100/10BASE-T） 次の電源ユニットへ
：STP LANケーブル（RS-485全二重または半二重）
：専用ケーブル デジタルマルチメーター
次のデジタルマルチメーターへ
■ 仕様
中継装置 測定モジュールやデジタルマルチメーターと通信し、計測データを取得し監視サーバーに送信する
型式 iDC-SVS4-T2-5
最大接続数 電源ユニット31台
測定モジュール256台（1024ポイント）
デジタルマルチメーター31台
中継装置監視画面
Page2
電源ユニット 各測定モジュールに電源供給を行う
用途 電力量測定 / 三相4線交流電流測定 / 交流電流測定
型式 iDC-SVS4-PWR / iDC-SVS4-PWR（3P4W） / iDC-SVS4-PWR-L
電源電圧 AC100～240V 50 / 60Hz
測定モジュール 三相3線電力量 : 12台 三相4線電力量 : 16台 交流電流 : 16台
最大接続数 単相3線電力量 : 12台 / 温湿度 : 6台 / 直流電流 : 16台
単相2線電力量 : 16台 温湿度 : 6台
温湿度 : 6台 搭載例（電源ユニット）
測定モジュール 各センサーを使用して計測し測定モジュールの種類による対象を計測することが可能
用途 単相電力量測定 / 三相電力量測定 / 単相3線電力量測定
型式 iDC-SVS4-MDL-ACWh** / iDC-SVS4-MDL-AC3Wh** / iDC-SVS4-MDL-AC1P3Wh**
** : 定格電流
精度 交流電流： ±1.5%F.S※
交流電圧・有効電力・ 皮相電力： ±2.0%F.S※
有効積算電力量： ±3.0%※
※センサー含まず
センサー 4台
最大接続数
用途 交流電流測定 / 直流電流測定 / 温湿度測定
型式 iDC-SVS4-MDL-AC** / iDC-SVS4-MDL-DC** / iDC-SVS4-MDL-OW1
** : 定格電流
精度 交流電流： ±1.5%F.S※ / 直流電流 : ±3.0%F.S※ / 温度 : ±1℃
※センサー含まず ※使用環境温度範囲内に限る 湿度 : ±6%RH※
※25℃.50%RH時
センサー 4台 / 温度 : 32台
最大接続数 温湿度 : 16台 搭載例（測定モジュール・
センサー）
センサー 交流電流や直流電流、温湿度計測用があり、それぞれ専用の測定をモジュールに収容する
用途 交流電流測定 / 直流電流測定 / 温度測定 / 温湿度測定
型式 iDC-SVS4-ICACSET-**A / iDC-SVS4-ICDCSET-**A / iDC-SVS4-THRM(OW) / iDC-SVS4-THRM＆H(OW)
** : 定格電流
センサー定格 交流電流： / 直流電流： / 温度 : -5～50℃ / 温度 : -5～50℃
60A.100A.200A.400A.600A 50A.100A.250A.500A 湿度 : 30～85%RH
適用ケーブル径 交流電流60A： / 直流電流50A： / -
～14m㎡（φ10.0） ～14m㎡（φ9）
