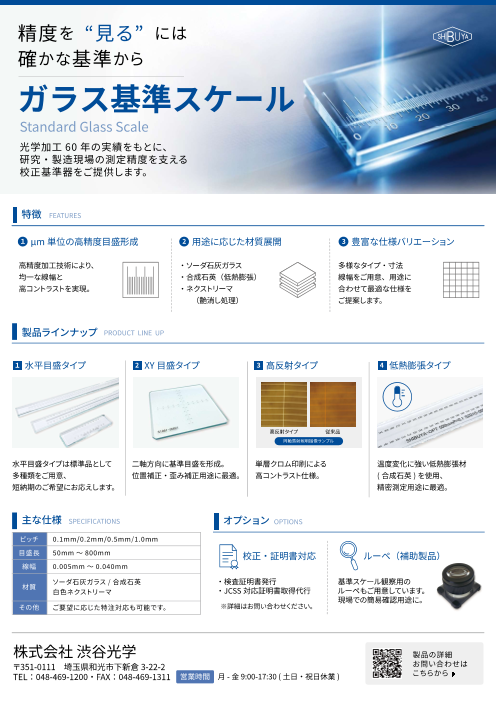

ガラス基準スケール

渋谷光学のガラス基準スケールは精度が極めて高く、また多数の測定長・ピッチ・線幅・素材の 商品を標準品として取り揃え、お客様の高品質・低価格・短納期のご要望にお応えしております。 特注品制作の実績も豊富ですので、お気軽にお問い合わせください。 型番 ピッチ 目盛 寸法 厚み 精度(23℃) 線幅 S1001 0.1mm 50mm500等分 80×20mm 5mm ±0.001mm 0.005mm S1011 0.1mm 50mm500等分 80×20mm 5mm ±0.001mm 0.020mm S1002 0.1mm 100mm1000等分 120×20mm 5mm ±0.001mm 0.005mm S1012 0.1mm 100mm1000等分 120×20mm 5mm ±0.001mm 0.020mm S1003 0.1mm 150mm1500等分 180×20mm 5mm ±0.001mm 0.005mm S1013 0.1mm 150mm1500等分 180×20mm 5mm ±0.001mm 0.020mm S1004 0.1mm 200mm2000等分 240×20mm 5mm ±0.002mm 0.005mm S1014 0.1mm 200mm2000等分 240×20mm 5mm ±0.002mm 0.020mm S1005 0.1mm 300mm3000等分 340×30mm 5mm ±0.002mm 0.005mm S1015 0.1mm 300mm3000等分 340×30mm 5mm ±0.002mm 0.020mm S1017 0.1mm 400mm4000等分 440×30mm 5mm ±0.003mm 0.030mm S1018 0.1mm 500mm5000等分 540×30mm 5mm ±0.003mm 0.030mm S1019 0.1mm 600mm6000等分 640×30mm 5mm ±0.004mm 0.030mm S1020 0.1mm 700mm7000等分 740×30mm 5mm ±0.004mm 0.030mm S1100 0.1mm 800mm8000等分 840×30mm 5mm ±0.005mm 0.030mm S1021 0.2mm 50mm250等分 80×20mm 5mm ±0.001mm 0.005mm S1022 0.2mm 100mm500等分 120×20mm 5mm ±0.001mm 0.005mm S1023 0.2mm 150mm750等分 180×20mm 5mm ±0.001mm 0.005mm S1024 0.2mm 200mm1000等分 240×20mm 5mm ±0.002mm 0.005mm S1025 0.2mm 300mm1500等分 340×30mm 5mm ±0.002mm 0.005mm S1027 0.2mm 400mm2000等分 440×30mm 5mm ±0.003mm 0.005mm S1031 0.5mm 50mm100等分 80×20mm 5mm ±0.001mm 0.040mm S1032 0.5mm 100mm200等分 120×20mm 5mm ±0.001mm 0.040mm S1033 0.5mm 150mm300等分 180×20mm 5mm ±0.001mm 0.040mm S1034 0.5mm 200mm400等分 240×20mm 5mm ±0.002mm 0.040mm S1035 0.5mm 300mm600等分 340×30mm 5mm ±0.002mm 0.040mm S1037 0.5mm 400mm800等分 440×30mm 5mm ±0.003mm 0.030mm S1038 0.5mm 500mm1000等分 540×30mm 5mm ±0.003mm 0.030mm S1039 0.5mm 600mm1200等分 640×30mm 5mm ±0.004mm 0.030mm S1041 1.0mm 50mm50等分 80×20mm 5mm ±0.001mm 0.010mm S1042 1.0mm 100mm100等分 120×20mm 5mm ±0.001mm 0.010mm S1043 1.0mm 150mm150等分 180×20mm 5mm ±0.001mm 0.010mm S1044 1.0mm 200mm200等分 240×20mm 5mm ±0.002mm 0.010mm S1045 1.0mm 300mm300等分 340×30mm 5mm ±0.002mm 0.010mm S1046 1.0mm 500mm500等分 540×30mm 5mm ±0.003mm 0.030mm ●材質： ソーダガラス　線膨張係数： 8.5×１０　-6 /℃ ●上記以外の特注制作も可能ですのでお問い合わせください。

ガラス基準スケール・クロス目盛り 型番 ピッチ 目盛 寸法 厚み 精度(23℃) 線幅 S1050 0.1mm 200mm2000等分 220×220mm 5mm ±0.003mm 0.010mm S1051 0.1mm 100mm1000等分 127×127mm 5mm ±0.002mm 0.010mm S1061 0.5mm 100mm200等分 127×127mm 5mm ±0.002mm 0.030mm ●材質：ソーダガラス　熱膨張係数(Coefficient of thermal expansion)：α（0～300℃）=8.5・10 -6 ●上記以外の特注制作も可能ですのでお問い合わせください。 高反射ガラス基準スケール 単層クロム印刷を用いた高反射なガラス基準スケールです。 右記の同軸落射照明撮像サンプルをご参照ください。 従来品 S1500 型番 ピッチ 目盛 寸法 厚み 精度(23℃) 線幅 S1500 0.1mm 500mm5000等分 540×30mm 5mm ±0.003mm 0.005mm ●材質：ソーダガラス　熱膨張係数(Coefficient of thermal expansion)：α（0～300℃）=8.5・10 -6 ●上記以外の特注制作も可能ですのでお問い合わせください。 石英基準スケール 温度変化による変質に強い合成石英を使用した基準スケールです。 型番 ピッチ 目盛 寸法 厚み 精度(23℃) 線幅 S2030 0.5mm X目盛り700mm1400等分 740×30mm 8mm ±0.003mm 0.005mm S2050 0.1mm XY目盛り50mm500等分 60×60mm 3mm ±0.001mm 0.010mm ●材質：合成石英　熱膨張係数(Coefficient of thermal expansion)：α（0～300℃）=5.6・10-7 ●上記以外の特注制作も可能ですのでお問い合わせください。 ガラス基準スケールのご購入時に検査証明書や校正証明書をお付けします。(有料) （１）渋谷光学の検査証明書の発行 協力会社が測定し渋谷光学が発行する検査証明書です。 依頼品を一軸あたり10箇所、測定(23℃)します。 使用した測定機の校正証明書・トレーサビリティ体系図の写しを添付します。 測定ポイントについて詳細な指定をされたい場合は、 別途お見積もりしますのでお問い合わせください。 （２）JCSSに対応した校正証明書の取得代行 日本品質保証機構(JQA)の発行する校正証明書の取得を代行します。 別途お見積もりしますのでお問い合わせください。 渋谷光学のホームページに商品の図面を掲載しています。是非ご利用ください。 https://www.shibuya-opt.co.jp/
