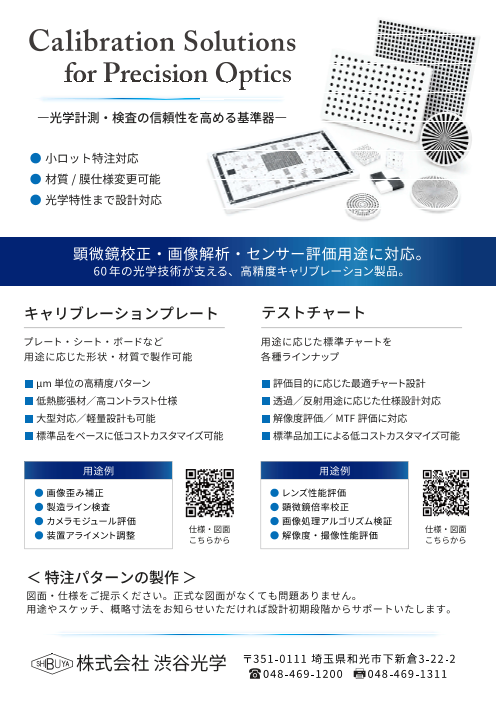

カタログの表紙
カタログの表紙

このカタログをダウンロードして
すべてを見る

ダウンロード(169.3Kb)

ガラスキャリブレーションプレート

製品カタログ

渋谷光学ではグリッド・チェッカー・ドットと3つパターンから3タイプ・各サイズにてご用意しております。

ガラスキャリブレーションプレートは撮像されたプレートの画像を用いて、ロボットハンドラーや移動ステージの較正や点検・
レンズのディストレーション補正等に使用します。
渋谷光学では、グリッド・チェッカー・ドットと3つパターンから3タイプ・各種サイズにて、ご用意しております。
特注品も受け賜りますので詳細仕様や価格などをお気軽にご相談ください。

このカタログについて

ドキュメント名 ガラスキャリブレーションプレート
ドキュメント種別 製品カタログ
ファイルサイズ 169.3Kb
関連製品
登録カテゴリ
取り扱い企業 株式会社渋谷光学 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

このカタログの内容

Page1

ガラスキャリブレーションプレート ガラスキャリブレーションプレートは撮像されたプレートの画像を用いて、ロボットハンドラーや移動ステージの 較正や点検・レンズのディストレーション補正等に使用します。 渋谷光学では、グリッド・チェッカー・ドットと3つパターンから3タイプ・各種サイズにて、ご用意しております。 特注品も受け賜りますので詳細仕様や価格などをお気軽にご相談ください。 CBGシリーズ CBCシリーズ CBDシリーズ パターン 材 質 タイプ ガラスサイズ(mm) 価 格 20×20×3T 30,000円 白色ネクストリーマ 白色・つや有り 60×60×3T 50,000円 160×160×3T 100,000円 グリッド ・ 20×20×3T 30,000円 チェッカー ・ 白色ネクストリーマ 白色・つや無し 60×60×3T 50,000円 ドット 160×160×3T 100,000円 20×20×3T 30,000円 合成石英 透 明 60×60×3T 50,000円 160×160×3T 100,000円 ※渋谷光学のホームページにて図面をご覧いただけます。是非ご利用ください。http://shibuya-opt.co.jp/ 白色・つや有り 基板は石英に匹敵するほど低い熱膨張係数をもつ、白色ネクストリーマ(SCHOTT社製 ・耐熱結晶化ガラス)を用しております。 精密パターンを白いガラスに焼き付けることにより従来の透明プレートに比べると、 白色・つや無し より高いコントラストを呈したキャリブレーションプレートになりました。 表面を研磨した「つや有り」と、砂掛けした「つや消し」をご用意しています。 透 明 基板は合成石英を使用しております。10mm/1000等分の方眼パターンはお手軽な解像力チャートとしても良く使用されています。 白色タイプ 透明タイプ フィルムキャリブレーションシート 厚みが0.175mmのPETにエマルジョン膜印刷で作るフィルム製のキャリブレーションシートです。 ロール状にしたり、カッター等で簡単に切り取る事が出来ます。ガラスと比べ大きいサイズでもお手頃な価格ですので 合わせてご検討ください。特注製作も可能です、お気軽にお問い合わせください。 株式会社渋谷光学 〒351-0111 埼玉県和光市下新倉3-22-2 [ TEL ] 048-469-1200 [ FAX ] 048-469-1311
