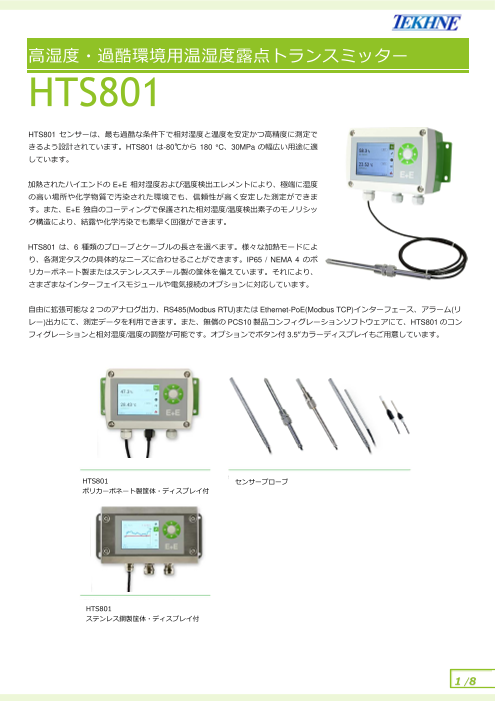

高湿度・過酷環境用温湿度露点トランスミッター HTS801

高湿度・過酷環境用温湿度露点トランスミッター HTS801 HTS801 センサーは、最も過酷な条件下で相対湿度と温度を安定かつ高精度に測定で きるよう設計されています。HTS801 は-80℃から 180 °C、30MPa の幅広い用途に適 しています。 加熱されたハイエンドの E+E 相対湿度および温度検出エレメントにより、極端に湿度 の高い場所や化学物質で汚染された環境でも、信頼性が高く安定した測定ができま す。また、E+E 独自のコーティングで保護された相対湿度/温度検出素子のモノリシッ ク構造により、結露や化学汚染でも素早く回復ができます。 HTS801 は、6 種類のプローブとケーブルの長さを選べます。様々な加熱モードによ り、各測定タスクの具体的なニーズに合わせることができます。IP65 / NEMA 4 のポ リカーボネート製またはステンレススチール製の筐体を備えています。それにより、 さまざまなインターフェイスモジュールや電気接続のオプションに対応しています。 自由に拡張可能な 2 つのアナログ出力、RS485(Modbus RTU)または Ethernet-PoE(Modbus TCP)インターフェース、アラーム(リ レー)出力にて、測定データを利用できます。また、無償の PCS10 製品コンフィグレーションソフトウェアにて、HTS801 のコン フィグレーションと相対湿度/温度の調整が可能です。オプションでボタン付 3.5“カラーディスプレイもご用意しています。 HTS801 センサープローブ ポリカーボネート製筐体・ディスプレイ付 HTS801 ステンレス鋼製筐体・ディスプレイ付 1 /8

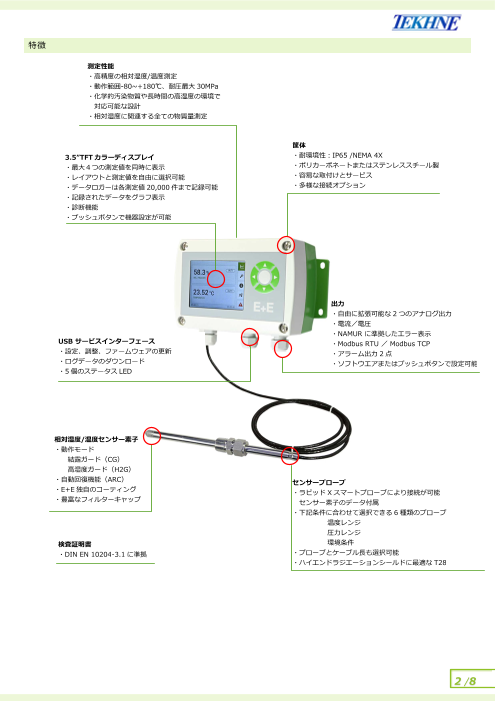

特徴 測定性能 ・高精度の相対湿度/温度測定 ・動作範囲-80~+180℃、耐圧最大 30MPa ・化学的汚染物質や長時間の高湿度の環境で 対応可能な設計 ・相対湿度に関連する全ての物質量測定 筐体 3.5”TFT カラーディスプレイ ・耐環境性：IP65 /NEMA 4X ・最大４つの測定値を同時に表示 ・ポリカーボネートまたはステンレススチール製 ・レイアウトと測定値を自由に選択可能 ・容易な取付けとサービス ・多様な接続オプション ・データロガーは各測定値 20,000 件まで記録可能 ・記録されたデータをグラフ表示 ・診断機能 ・プッシュボタンで機器設定が可能 出力 ・自由に拡張可能な 2 つのアナログ出力 ・電流／電圧 ・NAMUR に準拠したエラー表示 USB サービスインターフェース ・Modbus RTU ／ Modbus TCP ・設定、調整、ファームウェアの更新 ・アラーム出力 2 点 ・ログデータのダウンロード ・ソフトウエアまたはプッシュボタンで設定可能 ・5 個のステータス LED 相対湿度/温度センサー素子 ・動作モード 結露ガード（CG） 高湿度ガード（H2G） ・自動回復機能（ARC） センサープローブ ・E+E 独自のコーティング ・ラピッド X スマートプローブにより接続が可能 ・豊富なフィルターキャップ センサー素子のデータ付属 ・下記条件に合わせて選択できる 6 種類のプローブ 温度レンジ 圧力レンジ 検査証明書 環境条件 ・DIN EN 10204-3.1 に準拠 ・プローブとケーブル長も選択可能 ・ハイエンドラジエーションシールドに最適な T28 2 /8

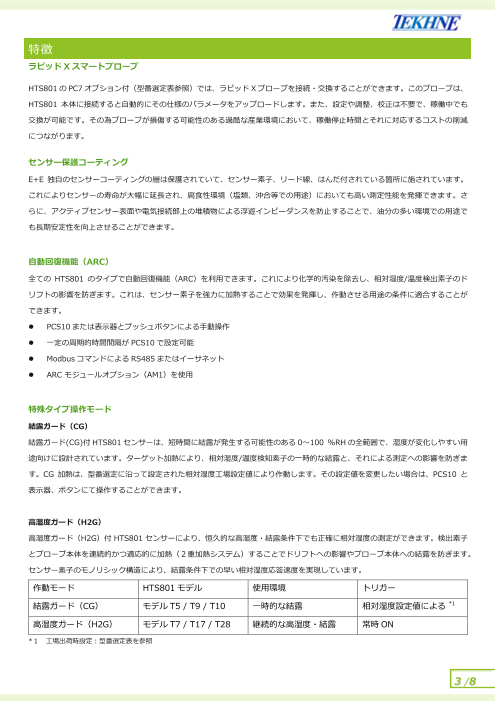

特徴 ラピッド X スマートプローブ HTS801 の PC7 オプション付（型番選定表参照）では、ラピッド X プローブを接続・交換することができます。このプローブは、 HTS801 本体に接続すると自動的にその仕様のパラメータをアップロードします。また、設定や調整、校正は不要で、稼働中でも 交換が可能です。その為プローブが損傷する可能性のある過酷な産業環境において、稼働停止時間とそれに対応するコストの削減 につながります。 センサー保護コーティング E+E 独自のセンサーコーティングの層は保護されていて、センサー素子、リード線、はんだ付されている箇所に施されています。 これによりセンサーの寿命が大幅に延長され、腐食性環境（塩類、沖合等での用途）においても高い測定性能を発揮できます。さ らに、アクティブセンサー表面や電気接続部上の堆積物による浮遊インピーダンスを防止することで、油分の多い環境での用途で も長期安定性を向上させることができます。 自動回復機能（ARC） 全ての HTS801 のタイプで自動回復機能（ARC）を利用できます。これにより化学的汚染を除去し、相対湿度/温度検出素子のド リフトの影響を防ぎます。これは、センサー素子を強力に加熱することで効果を発揮し、作動させる用途の条件に適合することが できます。 ⚫ PCS10 または表示器とプッシュボタンによる手動操作 ⚫ 一定の周期的時間間隔が PCS10 で設定可能 ⚫ Modbus コマンドによる RS485 またはイーサネット ⚫ ARC モジュールオプション（AM1）を使用 特殊タイプ操作モード 結露ガード（CG） 結露ガード(CG)付 HTS801 センサーは、短時間に結露が発生する可能性のある 0～100 %RH の全範囲で、湿度が変化しやすい用 途向けに設計されています。ターゲット加熱により、相対湿度/温度検知素子の一時的な結露と、それによる測定への影響を防ぎま す。CG 加熱は、型番選定に沿って設定された相対湿度工場設定値により作動します。その設定値を変更したい場合は、PCS10 と 表示器、ボタンにて操作することができます。 高湿度ガード（H2G） 高湿度ガード（H2G）付 HTS801 センサーにより、恒久的な高湿度・結露条件下でも正確に相対湿度の測定ができます。検出素子 とプローブ本体を連続的かつ適応的に加熱（２重加熱システム）することでドリフトへの影響やプローブ本体への結露を防ぎます。 センサー素子のモノリシック構造により、結露条件下での早い相対湿度応答速度を実現しています。 作動モード HTS801 モデル 使用環境 トリガー 結露ガード（CG） モデル T5 / T9 / T10 一時的な結露 相対湿度設定値による *1 高湿度ガード（H2G） モデル T7 / T17 / T28 継続的な高湿度・結露 常時 ON *１ 工場出荷時設定：型番選定表を参照 3 /8

外形図（ｍｍ） 筐体 ポリカーボネート（ディスプレイ有・無） SUS 製（ディスプレイ有・無） モデル T5 プローブ モデル T7 プローブ 最大 180℃ 耐圧 最大 2MPa (Td 測定) モデル T9 プローブ モデル T10 プローブ 耐圧 最大 30MPa 耐圧 最大 2MPa カットインフィッティング付 スライドフィッティング付 モデル T17 プローブ モデル T28 プローブ 耐圧 最大 2MPa 用途 気象 オプション カットインフィッティング 4 /8

技術仕様 湿度仕様 測定範囲 1) 0-100 % RH 精度 -15～40 °C RH ≤90 % にて ± (0.95 + 読値 0.13%) % RH -15～40 °C RH >90 % にて ± 1.8 % RH -25～70 °C (-13～158 °F) ± (1.05 +読値 0.84 %) % RH -40～180 °C (-40～356 °F) ± (1.15 +読値 0.13 %) % RH -70～40 °C (-94～-40 °F) ± 3.85 % RH 工場出荷時 不確かさ 0～90 % RH ± (0.7 +読値 0.3%) % RH 90～100 % RH ± 1 % RH 温度影響 ± 0.01 % RH/℃ 90％応答速度 15 秒以下（ 20 °C において/SUS メタルグリッドフィルター使用時） １） E＋E 校正に基づく ２） 定義 23℃、信頼係数 k=2、信頼区間 95% 温度仕様 動作範囲 モデル T5 / T7 / T9 / T10 -70～180 ℃ モデル T17 -80～180 ℃ モデル T28 -80～60 ℃ 精度 ＊）モデル T17／T28 測定下限-80℃、相対湿度測定下限-70℃ 工場出荷時 不確かさ 約 0.005°C 温度影響 約 0.001°C/°C １）E＋E 校正に基づく ２）定義 23℃、信頼係数 k=2、信頼区間 95％ その他パラメータ 最小 最大 単位 HTS801-xT5/T9/T10/T17 HTS801-xT7 露点 Td -80 (-112) 100 (212) 100 (212) °C (°F) 霜点 Tf -80 (-112) 0 (32) 0 (32) °C (°F) 湿球温度 Tw -5 (23) 100 (212) / °C (°F) 水蒸気分圧 e 0 (0) 1100 (15) / mbar (psi) 混合比 r 0 (0) 999 (9999) / g/kg (gr/lb) 絶対湿度 dv 0 (0) 700 (300) / g/m³ (gr/f3) エンタルピー h 0 (0) 2800 (99999) / kJ/kg (Btu/lb) 5 /8

アナログ出力仕様 アナログ出力 （2 点） 0 - 1 / 5 / 10 V -1 mA < IL < 1 mA （測定範囲選択可） 4 - 20 mA 3 線式 RL < 500 Ohm 0 - 20 mA 3 線式 RL < 500 Ohm 精度 ±0.05%FS ＠23℃ 温度影響 ±0.05%FS/℃ アラーム出力 2 点（接点変更可能） （オプション：AM2） 250 V AC / 6 A または 28 V DC / 6 A 設定値・ヒステリシスを PCS10 またはディスプレイのボタンで設定可 １）23℃、12 mA または 5 V で定義される。 ２）屋外、湿気の多い場所、汚染度 2、過電圧カテゴリーII、高度最大 3,000 m の条件下での使用に適しています。 デジタル出力仕様 デジタル出力 RS485 (HTS801=1 ユニット分) プロトコル Modbus RTU 工場出荷時設定 ボーレート :9600、パリティ: even 、ストップビット: 1 、 Modbus アドレス: 230 ボーレート 9600, 19 200, 38 400, 57 600, 76 800 デジタル出力 イーサネット PoE プロトコル Modbus TCP 工場出荷時設定 IP アドレス 192.168.0.64 (静止時) 一般仕様 電源 8～35 V DC / 12～30 V AC 米国・カナダ：クラス２供給要、最大電圧 30VDC 100～240VAC、50/60Hz オプション AM3 1) PoE オプション J４ 消費電力 (24VDC/ AC 時) 出力 電圧２V 40 mA / 80 mA rms 出力 電流２V 80 mA / 160 mA rms ディスプレイ 追加時 50 mA / 150 mA rms イーサネット 追加時 30 mA / 90 mA rms 電気接続 ねじ端子/ 最大 1.5mm2 (AWG 16) ケーブルグランド ポリカーボネート筐体 M16x 1.5、ｹｰﾌﾞﾙ径 Ø 3 – 7 金属筐体 M16x 1.5、ｹｰﾌﾞﾙ径 Ø 4.5 – 10 圧力 （プローブ） モデル T7/ T10/ T17 0.001～2MPa モデル T9 0.001～30MPa 保管温度 -40～60 °C (-40～140 °F) ディスプレイ無し -20～50 °C (-4～122 °F) ディスプレイ有り プローブ 材質：SUS316L 相当 耐環境性：IP65 (NEMA 4) 筐体 材質：ポリカーボネート、SUS316L 相当 耐環境性：IP65/ NEMA 4X 電気規格適性 EN61326-1 EN61326-2-3 工場環境 FCC Part15 クラス A ICES-003 クラス A 校正・調整 ソフトウェア：PCS10 製品校正ソフトウェア (無料でダウンロード可能) インターフェイス：USB-C、校正ケーブル(HA010327) １） 屋外、湿気の多い場所、汚染度 2、過電圧カテゴリーII、高度最大 3,000 m の条件下での使用に適しています。 6 /8

HTS801 温湿度トランスミッター型番選定表 下記の①～㉓に型番を入れてください。 HTS801－①②③④⑤⑥⑦⑧⑨⑩⑪⑫⑬⑭⑮⑯⑰⑱⑲⑳㉑㉒㉓ 基本モデル HTS801- 相対湿度+温度 M1 ①測定モデル 露点 M4 耐温リモートプローブ型（温度：最大180℃） T5 高温・中圧用途リモートプローブ型（温度：最大180 ℃、圧力：最大2MPa） T10 高圧用途リモートプローブ型 （温度：最大180 ℃、圧力：最大30MPa） T9 ②モデル 高温度・中圧用途リモートプローブ型 （温度：最大180 ℃，圧力：最大2MPa） T17 気象用途リモートプローブ型 T28 カットインフィッティング型リモートプローブ（温度：最大180 ℃、圧力：最大2 MPa） T7 ポリカーボネート 番号記載無し　 ③筐体 SUS HS2 HS2 HS2 HS2 HS2 SUS焼結 (標準) F4 F4 F4 PTFE F5 F5 F5 ④フィルター SUSグリッド、SUS筐体（180℃） F9 F9 F9 F9 F9 PTFE メンブレン、SUS筐体 F11 F11 F11 1 m K1 2 m (標準) K2 K2 K2 K2 K2 K2 ⑤ケーブル長 5 m K5 K5 K5 K5 K5 10 m K10 K10 K10 K10 K10 65 mm L65 L65 L65 80 mm L80 ⑥プローブ長 200 mm (標準) L200 L200 L200 L200 L200 400 mm L400 L400 L400 L400 モデルT28のみ：湿度132mm、温度150mm 番号記載無し　 G1/2”ネジ、Φ13 mm PA23 ⑦プローブ接続継手 ネジ径 NPT1/2”ネジ、Φ13 mm PA25 ※オプション品あり下記参照 G1/2”ネジ、Φ12 mm PA20 NPT1/2”ネジ、Φ12 mm PA22 ケーブルグランド　Ｍ16ｘ2 (標準品) 1) 番号記載無し　 ⑧電気接続 1ｘプラグ　電源・出力用 E4 2ｘプラグ　電源用＋出力・RS485 E6 デジタルインターフェイス無し 番号記載無し　 ⑨インターフェイス RS485 ModbusRTU付 J3 イーサネットPoE　ModbusTCP 2）3）4) J4 なし 番号記載無し　 ⑩表示部 3.5"TFTディスプレイ　集積データロガー付 D2 固定 (プローブが本体に固定されている) 番号記載無し　 ⑪プローブ接続 スマートプローブ (プローブが本体から脱着できる) PC7 PC7 PC7 ⑫センサーコーティング なし（超低温用途のみ：-70 ～ -40℃） C0 (塵、汚染への耐久性向上) あり C1 なし 番号記載無し　 ARCモジュール（外部信号によるヒーティングトリガー機能)　3)4) AM1 ⑬オプション品 アラーム出力(リレー付)　3) AM2 電源　100～240VAC、50/60Hz　3 ) AM3 以下行は金額の追加は発生しませんが、選定必要項目ですので最終行まで選択してください。 0-1 Ｖ GA1 0-5 Ｖ GA2 ⑭アナログ出力(電流/電圧) 5 ) 0-10 Ｖ GA3 0-20 mA GA5 4-20 mA GA6 相対湿度 RH (%) 番号記載無し　 ⑮アナログ出力　ch1 (単位) その他(下記　アナログ出量単位一覧を参照） MAxx ("xx"は下記の数字2桁から選択) MAxx 6) 0 番号記載無し　 ⑯アナログ出力　ch1 (測定範囲下限) 値を入力 SALxx ("xx"に具体的に数値を記入してください) SALxx 100 番号記載無し　 ⑰アナログ出力　ch1 (測定範囲上限) 値を入力 SAHxx ("xx"に具体的に数値を記入してください) SAHxx 温度 (℃) 番号記載無し　 ⑱アナログ出力　ch2 (単位) その他(下記　アナログ出量単位一覧を参照） MBxx ("xx"は下記の数字2桁から選択) MBxx 6) -40 番号記載無し　 ⑲アナログ出力　ch2 (測定範囲下限) 値を入力 SBLxx ("xx"に具体的に数値を記入してください) SBLxx 60 番号記載無し　 ⑳アナログ出力　ch2 (測定範囲上限) 値を入力 SBHxx ("xx"に具体的に数値を記入してください) SBHxx マニュアル　または　外部トリガー 7) 番号記載無し　 ㉑ARCコンフィグレーション 周期的自動トリガー（24時間） ARC1 電源ON＋周期的自動トリガー（24時間） ARC2 無効 番号記載無し　 ㉒結露ガード（CG) 有効、ロック時間無し CG1 有効、ロック時間30分 CG2 CGレベル99％ RH 番号記載無し　 ㉓CGトリガー CGレベル95％ RH SFT95 アナログ出力　単位一覧 相対湿度　RH (%) 　　　　　xx＝10 絶対湿度　 　 dv (g/m3)　　　　　xx＝56 温度　　　　T (℃) 　　　　xx＝1 湿球温度　　　 　Tw (℃)　　　 　　xx＝54 露点　　　　Td (℃)　　　　　xx＝52 水蒸気分圧　 　e (mbar)　　　 　　xx＝50 霜点　　　　Tf (℃）　　　　　xx＝65 エンタルピー h (kJ/kg) 　 　　　xx＝62 混合比　 r (g/kg)　　 　　xx＝60 1)標準：M16x2 ケーブルグラント、⑬オプション品のAM3のみ：2プラグ 電源および出力用 2)ポリカーボネート筐体のみ、追加モジュールは不可 3)電気接続標準のみ（プラグオプションは不可）のため、他の追加モジュール（AMx、J4）との組み合わせは不可。 4）供給電源は24V AC/DC ±20 %要 5）両方の出力に対応可能 6）測定コード Mx52/65のみ 7）マニュアル：PCS10またはディスプレイ、ボタンにより操作可能　外部：Modbus、ARCモジュールにより操作可能 8）番号記載無しと記載されている箇所では、番号を記載しない場合そのモデルが選定されます。 オプション品 G1/2”ネジ HA011102P HA011102P HA011102P HA011102P （HA011102P:Φ12プローブ用、HA011104P:Φ6プローブ用) HA011104P プローブ接続継手 ネジ径(※1) ＮＰＴ1/2”ネジ HA011103P HA011103P HA011103P HA011103P （HA011103P:Φ12プローブ用、HA011105P:Φ6プローブ用) HA011105P PC接続用USBケーブル（PC側: USB-A、 HA010327 センサー側: USB-Cタイプ） AC電源アダプター AC-ADJP AC-ADJP AC-ADJP AC-ADJP AC-ADJP AC-ADJP 試験成績書(相対湿度) TKN-TR 校正証明書(相対湿度) TKN-KRH ※他測定項目（温度・露点など）での成績書書類も発行可能です 型番選定例 HTS801温湿度トランスミッター：HTS801-M1T10HS2F9K2L200PA23E6J3D2C1GA6、オプション：AC-ADJP、TKN-TR 　　①測定モデル・・・湿度+温度 ⑧電気接続・・・2ｘプラグ　電源用＋出力・RS485 オプション：AC電源アダプター、試験成績書 　　②モデル・・・中温圧用途リモートプローブ型 ⑨インターフェイス・・・RS485 ModbusRTU付 　　③筐体・・・SUS ⑩表示部・・・3.5"TFTディスプレイ　集積データロガー付 　　④フィルター・・・SUSグリッド、SUS筐体（180℃） ⑪プローブ接続・・・固定 　　⑤ケーブル長・・・2 m ⑫センサーコーティング・・・あり 　　⑥プローブ長・・・200 mm ⑬オプション品・・・なし 　　⑦プローブ接続継手 ネジ径・・・G1/2”ネジ、Φ13 mm 7 /8

アクセサリー/交換用パーツ E+E 製品校正ソフトウェア PCS10 （無料ダウンロード：www.epluse.com/pcs10) USB 校正ケーブル PC 接続用（USB-A から USB-C） HA010327 SUS 取付フランジ Φ12mm HA010201 SUS 取付フランジ Φ6ｍｍ、モデル T プローブ用 HA010207 SUS 壁掛け用取付クリップ Φ12mm HA010225 プローブ接続継手 (最大 2MPa) G1/2” ISO ネジ Φ12mm 用 HA011102P NPT1/2”ネジ Φ12mm 用 HA011103P G1/2” ISO ネジ Φ6mm 用 HA011104P NPT1/2”ネジ Φ6mm 用 HA011105P 湿度簡易校正キット TKPORT-OP02 コンジットアダプター M16x1.5 から NPT1/2” HA011101 防水ガード HA010503 ラジエーションシールド 人工換気付 (HTS801-M1T28 用) HA010508 ラジエーションシールド (モデル相対湿度プローブ用) HA010502 ラジエーションシールド (モデル温度プローブ用) HA010506 DIN 規格取付用プラケット HA010203 挿入ウェル、SUSΦ6x135mm 1/2” ISO HA400202 1/2” NPT HA400212 本カタログは予告なく変更する場合があります。 株式会社テクネ計測 □本社 〒213-0002 神奈川県川崎市高津区二子 6-14-10 TEL：044-379-3697 FAX：044-379-4105 □大阪 〒530-0044 大阪府大阪市北区東天満 2-9-4 TEL：06-6809-6565 FAX：06-6809-6566 □福岡 〒812-0016 福岡県福岡市博多区博多駅南 1-11-27 TEL: 092-477-7330 FAX: 092-477-7331 URL：https://www.tekhne.co.jp Mail：info@tekhne.co.jp 8 /8
