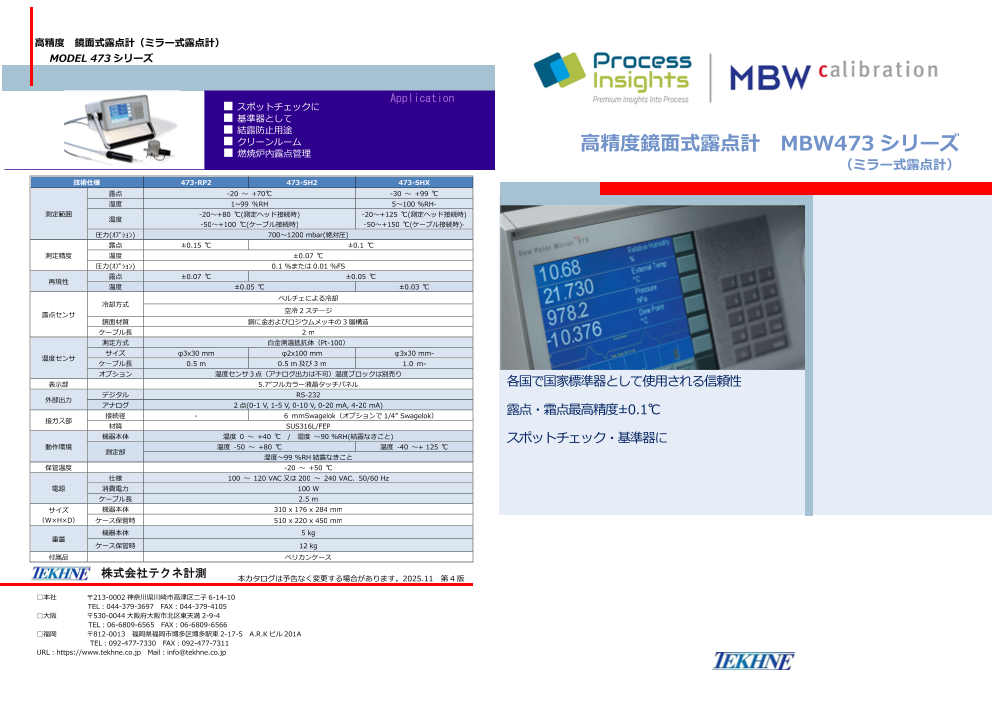

鏡面冷却式露点計 リモートプローブタイプ MBW473

高精度 鏡面式露点計（ミラー式露点計） MODEL 473 シリーズ Application ■ スポットチェックに ■ 基準器として ■ 結露防止用途 ■ クリーンルーム 高精度鏡面式露点計 MBW473 シリーズ ■ 燃焼炉内露点管理 （ミラー式露点計） 技術仕様 473-RP2 473-SH2 473-SHX 473-SH3 露点 -20～+70 ℃ -30～+99 ℃ -50~+70℃ 湿度 1~99 ％RH 5～100 %RH - 測定範囲 -20～+80 ℃(測定ヘッド接続時) -20～+125 ℃(測定ヘッド接続時) 温度 - -50～+100 ℃(ケーブル接続時) -50～+150 ℃(ケーブル接続時) 圧力(ｵﾌﾟｼｮﾝ) 700～1200 mbar(絶対圧) 露点 ±0.15 ℃ ±0.1 ℃ 測定精度 温度 ±0.07 ℃ 圧力(ｵﾌﾟｼｮﾝ) 0.1 %または 0.01 %FS 露点 ±0.07 ℃ ±0.05 ℃ 再現性 温度 ±0.05 ℃ ±0.03 ℃ ±0.05 ℃ ペルチェによる冷却 冷却方式 空冷 2 ステージ 露点センサ 鏡面材質 銅に金およびロジウムメッキの 3 層構造 ケーブル長 2 m 白金測温抵抗体 白金測温抵抗体 測定方式 （Pt-100） (Pt-100) 温度センサ サイズ φ3x30 mm φ2x100 mm φ3x30 mm - ケーブル長 0.5 m 0.5 m 及び 3 m 1.0 ｍ - オプション 温度センサ３点（アナログ出力は不可。）温度ブロックは別売り。 各国で国家標準器として使用される信頼性 表示部 5.7”フルカラー液晶タッチパネル デジタル RS-232 外部出力 露点・霜点最高精度±0.1℃ アナログ 2 点(0-1 V, 1-5 V, 0-10 V, 0-20 mA, 4-20 mA) 6 ｍｍSwagelok 接続径 - 接ガス部 （オプションで 1/4” Swagelok） スポットチェック・基準器に 材質 SUS316L/FEP 温度 0～+40 ℃ 機器本体 湿度～90 %RH(結露なきこと) 動作環境 温度-50～+80 ℃ 温度-40～+125 ℃ 測定部 湿度～99 %RH 結露なきこと 保管温度 -20～+50 ℃ 仕様 100～120 VAC 又は 200～240 VAC、50/60 Hz 電源 消費電力 100 W ケーブル長 2.5 m サイズ 機器本体 310x176x284 mm （W×H×D） ケース保管時 510x220x450 mm 機器本体 5 kg 重量 ケース保管時 12 kg 付属品 ペリカンケース ダンボール 株式会社テクネ計測 □本社 〒213-0002 神奈川県川崎市高津区二子 6-14-10 TEL：044-379-3697 FAX：044-379-4105 □大阪 〒530-0044 大阪府大阪市北区東天満 2-9-4 TEL：06-6809-656 5 FAX：06-6809-6566 □福岡 〒812-0016 福岡県福岡市博多区博多駅南 1-11-27 TEL：092-477-7330 FAX：092-477-7311 URL：http://www.tekhne.co.jp Mail：info@tekhne.co.jp

世界で、日本で MBW の鏡面冷却式露点計が選ばれている理由 動作原理 MBW とは - 世界各国の湿度スタンダード - ミラー式の測定原理は次のようなものです。まずペルチェ素子によって正確に温度制御され た鏡面 に光を照射し、その反射光の強さを受光部にて測定します。鏡面は清浄で結露がなけ MBW は 1962 年設立、スイスに拠点を持つ露点計のメーカーです。 れば、光を最大限に反射します。この鏡面に結露が生じると光は分散されるので、反射光は MBW の露点計は、世界的に最高レベルの信頼を得ている高性能・高精度な鏡面冷却式(ミラー式)露点計です。故に、世界主要 減少します。ペルチェ素子が更に鏡面温度を冷却すると、結露する量は増えていき反射光も 各国で湿度の国家標準として同社露点計が採用されています。 減少していきますが、ある温度に達すると周囲のガス内に含まれる水分量と平衡に達して、 結露の量が変化しなくなります。この状態での鏡面温度を計測することで、露点・SF6 純度 MBW を国家標準器として採用する主な機関 米国 NIST を測定することができます。水の状態で結露している時は露点、氷の状態で結露している時 は霜点になります。 スペイン INTA フィンランド CMA スイス METAS ORIS 機能による高応答の実現 英国 NPL シンガポール SPRING フランス CETIAT NMIJ（産業総合研究所 計量標準センター） 微量水分測定においては、ミラーへの結露量は非常に少な オランダ NMI イタリア IMGC 他多数 いため、安定までに時間がかかります(グラフ赤線)。これに ドイツ PTB 対し、ORIS（Optimum Response Injection System）機 能は強制的に僅かな水分をミラー部に加える機能で、ミラ プ ローブ型センサーによる簡易測定 ー表面の結露量を増加させることができます。 これにより測定値が安定するまでの応答時間を画期的に短 直接挿入用 RP2 型 縮することに成功し、従来の方式では数時間あるいはそれ コンパクトな露点測定ヘッドです。校正済の温度センサープローブとケーブルが標準付属です。 以上かかっていた測定を数分で行うことが可能になりまし 湿度発生装置、気候室、製造工程やエアーダクトのように、流れのあるサンプル用途 た（グラフ青線）。 に直接挿入する場合等に適した仕様です。 配 管設置用 SH2 型/ SHX 型 自動ミラーチェック機能 流 入式露点測定ヘッドです。流速可変ファンを装備し ミラー上にゴミが残っていても、その影響の大きさを数値化 ミ ラーに一定の流れを送り込みます。 し補正するのが自動ミラーチェック機能です。ミラーを加熱 気 象室、湿度発生装置、エンジンテスト、現地校正などの用途に適しています。 し露または霜を取り除き、残ったゴミの量を見積もって補正 を行います。お客様が設定された間隔で周期的に行うことも 可能ですし、ミラーの状態を確認したいときに手動で行うこ とも可能です。残ったゴミの量はディスプレイに表示されま すので、常にミラーの汚れ具合を把握でき、手入れも容易に アイステスト機能 できます。 フォースフロスト機能 フルカラータッチパネル 露点計の精度は、その表面温度を測定する温度計の性能に依存します。温度計が正 しく機能しているかユーザー様が目視により確認できます。アイステストをスタ フルカラー高解像度液晶ディスプレイ、多機能のタッチパネルを装備しており 正確な測定には結露が水の状態か氷の状態かの判定が重要です。通常 0℃以上では水、0℃以 ートすると、ミラーが冷却され先ず水の状態での結露が開始します。さらに冷却を ます。明暗を強調したワイド画面、大きく読み易いフォントにより、快適な操 下では氷の状態で結露します。しかし-20℃～0℃の範囲では水の状態のまま結露し、水･氷 作性をお約束します。画面上に表示されたボタンやメニューを選択すること 進め水が氷結する点を目視で確認しボタンを押せば、その時点のミラー温度が表 が混在する場合もあります。この状態差により 2℃以上の精度誤差を生じることがありま で、湿度、温度、および圧力を様々な単位で表示させることができます。数値 示され、温度計が正常に働いているかが分かります。 す。MBW 露点計は、0℃以下となった際-40℃に急速冷却し強制的に氷の状態とさせた後、 表示とグラフ表示の切替も可能で、ユーザーカスタマイズも可能です。 予測結露温度に戻します。これにより、0℃以下では必ず氷の状態となりますので、上記の ような誤差は生じず、正確な測定が可能です。 REFLECTING YOUR STANDARDS
