植物光合成総合解析システム LI-6800

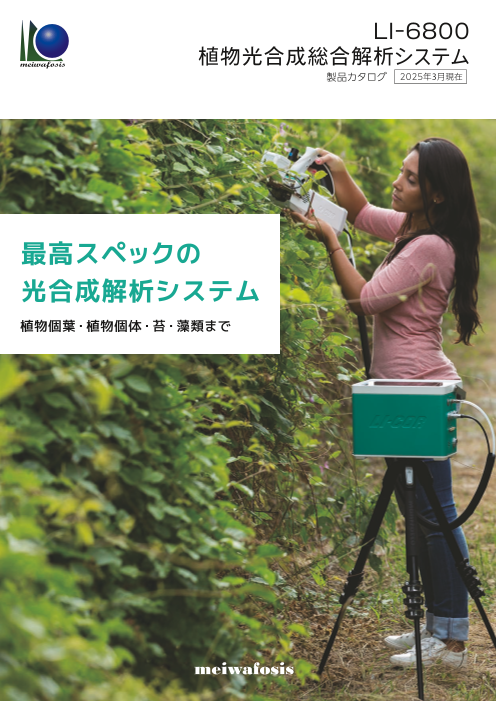

LI-6800 植物光合成総合解析システム 製品カタログ 2023年3月現在 1枚の葉から、個体、群落まで！ 光合成活性の 見える化 を実現！

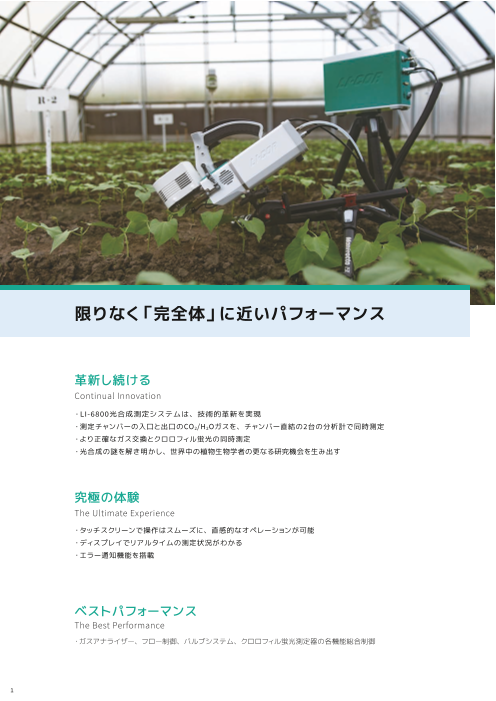

限りなく「完全体」に近いパフォーマンス LI-6800 植物光合成総合解析システム Continual Innovation 革新し続けます 世界的標準機の後継機である LI-6800光合成測定システムは、技術的革新を実現しました。 測定チャンバーの入口と出口のCO2/H2Oガスを、チャンバー直結の2台の分析計で同時測定を 行う絶対的な機能はそのままに、より正確なガス交換とクロロフィル蛍光の同時測定によって光 合成の謎を解き明かし、世界中の植物生物学者の更なる研究機会を生み出します。 The Ultimate Experience 究極の体験 タッチスクリーンで操作はスムーズに、直感的なオペレーションが可能になりました。ディスプレイを 見れば今の測定状況がわかり、設定に関する問題が発生した場合はエラー通知機能があります。 The Best Performance ベストパフォーマンス ガスアナライザー、フロー制御、バルブシステム、クロロフィル蛍光測定器、これらの各機能総合制御に より、全ての観点に独創的な工夫がなされています。 1

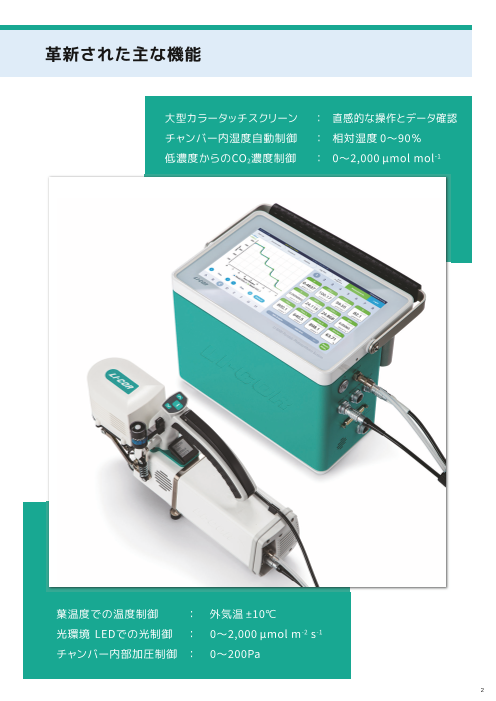

革新された主な機能 大型カラータッチスクリーン ： 直感的な操作とデータ確認 チャンバー内湿度自動制御 ： 相対湿度 0～90％ 低濃度からのCO2濃度制御 ： 0～2,000 ppm 葉温度での温度制御 ： 外気温±10℃ 光環境 LEDでの光制御 ： 0～2,000 μmol m-2 s-1 チャンバー内部加圧制御 ： 0~200Pa 2

光合成を「正確」に測定するための 完成されたシステム チャンバーヘッドへは単一チューブで ガスを導入し、センサーヘッド内で 低拡散ガスケット 分離させ、拡散リークを最小限に 抑えます。（特許取得済） 内部リークを軽減する チャンバー内部圧力 自動制御 バネを採用し均一な圧力で 葉面をはさみます。 O-ring で密封されたメタル チューブでリークはありません。 自動且つ継続モニタリングで リークや湿度などの アラート機能 結露防止機能搭載 チャンバーの結露点を常にチェックし、結露の手前でドライ エアーを流し、チャンバーの結露を自動で防ぎます。 3

直感的な操作が可能なグラフィックディスプレイ 結露チェック機能アラート チャンバーとアナライザーの 自動的に結露を防ぎながら 通気経路をリアルタイムモニタリング 環境制御 CO2 ボンベ圧低下でアラート表示 インジケーター付 軽量長寿命 リチウムイオン バッテリー センサーヘッドモニターでの ライブデータの確認 飽和フラッシュの精密全自動リアルタイム フィードバック照射制御 CO2 濃度を高速自動で制御 カスタム混合ガスの導入口 パルス変調 (PAM) 蛍光測定 周波数と強度を自由設定可能 精密フロー メーター内蔵 高精度・高速ガス アナライザーを 加湿チューブの追加により 2 台搭載 全自動 H2O 制御 0 ～ 2.5L/min の流量でシステムの多様性を拡張 葉温を周囲気温 ±10℃に自動制御可能 開口部全体の均一な光照射と光の混合を完全制御 変速撹拌ファンにより、チャンバー 撹拌と境界層コンダクタンスを制御 信号対ノイズ比を最適化する広い葉面積 4

優れた定常自在制御 フローコントロール 本体コンソール部 流量は小型マスフローメーターで精密に測定され、最大2.5L/分（リーフチャンバー 内は0～2L/分）でガス流量をコントロールします。 これによりチャンバーを未だかつてないレベルで制御することができます。 特許のバルブシステムにより、ガス流量の高速制御が実現しました。 CO フィルター 2コントロール LI-6800は、スクラブ薬品でCO2を除去し、液化CO2ボンベから気化CO2を追加 することで、CO2濃度を自動的にコントロールします。0～2,000μmol mol-1の レンジで、自在にCO2濃度制御が行えます。 8gの液化CO2カートリッジ1本で最大8時間まで継続的にCO2コンディションを ステッピング ステッピング ステッピング バルブ バルブ バルブ 維持できます。付属パーツの使用で、外付けの液化CO2ボンベを装置に接続し、 より長時間のCO2制御も可能です。 H2Oコントロール LI-6800は完全自動でチャンバー内湿度をコントロールすることが可能です。 導入ガスは、除湿薬剤と加湿用透過膜チューブカラムを通過し、相対湿度0～ 90％で自動制御ができます。制御までのスピードは速く、チャンバー内相対 湿度や飽差（VPDL、SD Air）での制御ができます。 これにより、水蒸気完全安定環境下での測定ができ、特に気孔コンダクタン スの解析を詳細に行うことができます。 温度コントロール 測定チャンバーヘッド部 電子冷却により、設定に応じて葉温度・チャンバーエアー温度・ブロック温 度での制御ができます。制御までのスピードは速く、安定した後は測定が終 わるまでその設定を維持します。葉温度での制御は、周囲気温から±10℃の 範囲で可能となります。 光コントロール LI-6800は、専用のLED光源（クロロフィル蛍光測定ユニット、もしくは3×3cm LED光源、6×6㎝大型RGBW光源）で自動的に光をコントロールします。光源は十 分な均一照射性能で、最大光量子量2,000μmol m-2 s-1以上の照射ができます。 光の均一性能は、チャンバー開口部の90%以上の面積で、±10%未満の変動しか 発生しません。よって、測定葉面での光と光合成活性の評価をより正確に行うこ とができます。光源は赤と青、もしくは赤、緑、青、白のLEDを搭載し、それぞ れ独立制御することも可能です。また、LEDのため低電力で温度上昇は少なく、 測定環境に与える影響はわずかです。 0 新型光源の光均一性能 -5 LI-6800のクロロフィル蛍光測定ユニットの光 -10 均一実測データ疑似カラーマップ（左）は -15 LI-6800蛍光計の光強度分布を示しています。 -20 マルチフェーズフラッシュ（Multiphase Flash™） -25 クロロフィル蛍光測定ユニットの正中線にお -30 ける、光フィールドに渡る光強度の出力グラフ (右)により、照射は開口部全体において非常 0 10 20 30 0 10 20 30 X position(mm) X position(mm) に均一であると言えます。 5 Y position(mm) Output(Volts)

システム通気設計の進化 本体コンソール部 LI-6800は3つの自動制御薬剤チューブとCO2ボンベにより、ガス環境を定常または自在制御します。 ガス 液化CO2 ドライ 加湿用 導入口 ソーダ カードリッジ アライト 透過膜チューブカラム ライム フィルター 補助ガス 導入口 ステッピング ステッピング ステッピング バルブ バルブ バルブ 測定 チャンバーへ ポンプ コンソール内部 主な設計特長 ●3つの薬品カラムで、自動バルブ制御をおこないます。 ●加湿用透過性 Nafion™ カラム により、加湿ガスを送ることができます。 ●ソーダライムカラムは、ポンプの引込(負圧)側に設置、以外のカラムはすべてポンプの押出(陽圧)側に 　設置され、リークを防ぎます。 ●補助ガス導入口があり、CO2とH2O以外の制御されたガスを導入することができます。 ●3方電磁弁と3方ステッピングバルブにより、手動制御の必要はありません。 測定チャンバーヘッド部 LI-6800は測定チャンバー内での分岐流路となっており、より高速・高安定でのガス流路制御が可能となりました。 チャンバーヘッド内部 チャンバー 撹拌ファン 出口ガス 出口側 抽出サブポート 赤外線分析計 光合成測定 入口ガス チャンバー 抽出サブポート コンソールから 入口側 ガス導入口 赤外線分析計 主な設計特長 ●センサーヘッドにおいて、 精密流量計 温度制御 ヒートシンク 　フローが分岐します。 （通気ガスがリファレンスと 　サンプルに分かれます。） 測定時のガス流路 マッチング時のガス流路 新型光源の光均一性能 ●チャンバー加圧バルブ搭載 ●サブサンプリング ポート装備 リファレンス リファレンス IRGA IRGA ●分析計排気経路に通気確認 サンプル サンプル IRGA IRGA 流量計実装 リファレンスアナライザーとサンプルアナライザーに 同時に同じガスを導入し、アナライザーによるオフセッ マッチング中はリファレンスガスを流します。 トエラーを最小限に抑えます。 サンプル空気は外部に排気されます。 6

測定事例 ① 定常環境での光合成曲線と各環境制御可能範囲 光-光合成曲線 サンプル：パッションフルーツ 環境制御：リーフチャンバー内部CO2濃度（CO2S) ：420ppm 　　　　　葉温度 ：32℃ 　　　　　リーフチャンバー内部相対湿度（H2OS） ：60% 　　　　　リーフチャンバーガス流量 ：800μmol s-1 7 6 グロースチャンバーで生育のタバコでのクロロフィル蛍光の測定例 5 4 3 2 1 0 -1 -2 0　　　　　　　 500　　　　　 　1000　　　　　 　 1500　　　　 　 2000　　　　 　 2500 チャンバー内光量子量（μmol m-2 s-1） 上記は、チャンバー内部の光量子量を2,500μmol m-2 s-1から段階的に0μmol m-2 s-1まで下げて、光合成速度を計測したグ ラフです。 光以外の環境、リーフチャンバー内CO2濃度と葉温度、リーフチャンバー内部相対湿度、リーフチャンバーガス 流量は、すべて一定に定常制御をしており（下図）、まさに、光に対する植物の光合成活性の変化を正確に測定します。 ＜光ー光合成曲線測定時の各環境制御データグラフ＞ リーフチャンバー内部CO2濃度 葉 温 度 422 33 421 32.5 420 32 419 31.5 418 0　　　　 500　　 　　 1000　　　　1500　　　 2000　　 2500 31 0　　　　 500　　 　　 1000　　　　1500　　　 　 2000　　 2500 チャンバー内光量子量（μmol m-2 s-1） チャンバー内光量子量（μmol m-2 s-1） 制御範囲：0-2,000ppm 制御範囲：外気温±10℃ リーフチャンバー内部相対湿度 リーフチャンバーガス流量 65 801 64 800.8 63 800.6 62 800.4 61 800.2 60 800 59 799.8 58 799.6 57 799.4 56 55 799.2 0　　　　 500　　 　　 1000　　　　1500　　 　 2000　　 　 2500 799 0　　　　 500　　 　　 1000　　　　1500　　　 2000　　 2500 チャンバー内光量子量（μmol m-2 s-1） チャンバー内光量子量（μmol m-2 s-1） 制御範囲：Rh0-90% 制御範囲：0-1,400μmol s-1 7 相対湿度（％） CO2濃度（ppm） 見かけの光合成速度（μmol m-2 s-1） 流量（µmol s-1） 温度（℃）

測定事例 ② マルチフェーズフラッシュ（Multiphase Flash™）での正確な把握 6800-01A　クロロフィル蛍光測定ユニットは、より正確な「Fm’」を推定するための、飽和フラッシュ光 光-光合成曲線 【マルチフェーズフラッシュ】での照射を行うことができます。 マルチフェーズフラッシュは、1秒未満の飽和フラッシュ光1回の照射で、正確な最大蛍光収率『Fm’』を算 出することができる新しい手法です。（Loriaux et al.,2013） グロースチャンバーで生育のタバコでのクロロフィル蛍光の測定例 2975 マルチフェーズフラッシュで計 測された推定最大蛍光値EFm‘と、 通常の矩形フラッシュで計測さ 2890 れたAFm‘との比較。 EFm’ from LI-COR Multiphase FlashTM Fuorescence 実験内容により、通常の矩形フ ラッシュでは、15～30％ほど過 2805 小評価することがあります。 2720 AFm’ from a traditional rectangular Flash 2635 リーフチャンバー内部CO2濃度 葉 温 度 3000　　　　　 4500　　　　　 6000　　　　　 7500　　　　 9000 Q’ (µmol m-2 s-1) マルチフェーズフラッシュ（Multiphase Flash™）は、1秒未満の飽和フラッシュの照射において、パルス 光の強度を下げ、その過程の蛍光値を測定します。 LI-6800では、その各フェーズの照射強度と時間、光減衰を視覚的に確認し、制御設定することができます。 ＜マルチフェーズフラッシュ設定確認画面＞ リーフチャンバー内部相対湿度 リーフチャンバーガス流量 8 AFm’ EFm’ (a.u.)

より正確な光合成解析のために… 同一面積でのガス交換とクロロフィル蛍光同時測定 植物の光合成測定において、ガス交換の測定だけでは、光合成活性の一部分しか把握することができません。 また、PAM(パルス変調)方式によるクロロフィル蛍光測定で得ることのできるETR「電子伝達速度」やNPQ 「非光化学消光」などのパラメータもまた、光合成活性の一部分のみの把握となります。 6800-01A マルチフェーズ(Multiphase Flash™)クロロフィル蛍光測定ユニットは、6cm2もしくは2cm2の葉 面にて、ガス交換測定とPAM(パルス変調)方式によるクロロフィル蛍光測定が全面均一光環境下で、同時計 測することができます。そのため、植物光合成をより総合的に、且つより正確に解析することができます。 6800-01Aでは、暗処理もしくは明環境下での蛍光パラメータ「Fo、Fm、F、Fm‘、Fo’」を計測することが でき、それらパラメータから、「Fv、Fv/Fm、Fv’/Fm‘、φPSII、qP、qN、NPQ、ETR」などが算出されます。 飽和フラッシュ光の最大照射強度は【16,000μmol m-2 s-1】で、完全な飽和光環境を提供できます。 培養藻類光合成測定チャンバーでの測定例 誘導期現象（OJIP）による光合成状態の解析 6800-01Aでは、最大250kHzの速度で蛍光変動計測を行うことができます。 これにより、OJIP誘導曲線を解明することができます。 250kHzでの高速測定により、O(Fo)からP(Fm)までの移行過程の変異を把握することができます。 LI-6800での誘導期現象（OJIP）の計測例 1.0 Modulated Signal P Continuous Signal O ： 初期の蛍光フェーズ(Foと同等) I J & I ： 中間のフェーズ 0.8 P ： ピークのフェーズ (Fmと同等) 0.6 J サルガッサムの光強度に対する、CO2ガス交換と 0.4 実効量子収率（PhiPSⅡ）と非光化学的消光（NPQ）の測定プロット 0.2 O 0.0 1E-5 1E-4 1E-3 0.01 0.1 Time (s) 9 Fluorescence (a.u.)

LI-6800AQ 新製品 培養藻類光合成測定システム クロロフィル蛍光ユニット付き 溶液中のクロロフィル蛍光と CO₂ガス交換の両方を測定できる 世界初の販売モデル ※後付け可能 6800FAQ 培養藻類光合成測定チャンバー クロロフィル蛍光ユニット付き 培養藻類光合成測定チャンバーでの測定例 黒マーク ● ： 酸素濃度　0.5% 白マーク 〇 ： 酸素濃度　21% CO2　濃度 ：400ppm、温度:25℃設定 塩 濃 度 ：1.7% A：ガス交換とrETR（相対電子伝達速度）グラフ 低酸素濃度時は、ｒETRと比較しガス交換は高い傾向となり 炭素固定の効率が向上しています。 LI-6800での誘導期現象（OJIP）の計測例 Ｂ：クロロフィル蛍光から得られた測定値グラフ ○マーク：φPSⅡ（Q=０の場合Fv/Fm） △マーク：1-ｑL 酸素濃度の違いによる違いは、発生しにくい傾向。 光吸収はおこなわれていると予測されます。 C：クロロフィル蛍光から得られた測定値グラフ NPQ（非光化学消光）は、低酸素濃度下では抑制され ダウンレギュレーションとなる傾向です。 海藻測定アダプターキット サルガッサムの光強度に対する、CO2ガス交換と ＜9968-338＞ 実効量子収率（PhiPSⅡ）と非光化学的消光（NPQ）の測定プロット LI-6800AQ又は6800FAQ専用 藻類用チャンバーにて海藻やサンゴの CO₂とクロロフィル蛍光による光合成活 性のリアルタイム測定を水中でおこなう 放射照度 (Q) に対してプロットされた同化、PhiPSII、および非光化学消光を含むサルガッサムの光合成応答測定。 値は3 つの生物学的複製曲線の平均値、エラーバーは標準誤差です。 ことが出来ます。 10

最高性能の測定チャンバーとLED光源 安心のメンテナンス体制 6×6cm　大型RGBW光源 マルチフェーズ　 6800-03 クロロフィル蛍光測定 ユニット 6800-13、6800-17、6800-24へ取付け可能。 6800-01A 赤・緑・青・白の４色のLEDを搭載。 各LEDの発光量のバランスを自由に調整 「6800-01A」はLI-6800センサーヘッド でき、様々な光環境を再現できます。 チャンバーに直結し、6cm2の広範囲での 光質の違いによる植物光合成の変化も 測定ができます。 測定が可能です。 正確なFm’やφPSⅡ、ETRを1秒で測定することができます。 ※写真は、LI-6800測定チャンバーヘッド部と 完全環境制御下でガス交換とクロロフィル蛍光の同一面積同時測定を行う 6800-13が含まれております。 ことができる最高性能の測定システムです。 3×3cm　外光透過リーフ 3×3cm　LED光源ユニット チャンバー（アパーチャー付属） 6800-02P 6800-12A 「6800-02P」は、3×3cm外光透過 リーフチャンバーの上に取り付けて 9cm2の広範囲で、光合成と蒸散の測定を行う 使用します。RedとBlueの2色のLEDで、 ことができます。葉温は特殊設計の熱電対により、 0～2,000μmol m-2 s-1の光量子強度で 常に適切で均一な接触で直接測定されます。 照射します。 光合成有効放射(PAR)は、世界基準の「LI-190R」と、 長年の経験と十分な検証に基づく最新 葉面直上で小型ガリウムヒ素センサーを用い測ります。 の光学設計は、葉面全体への非常に チャンバー内部は、H2Oの吸着を最小限に抑えたコーティングが施されており、 均一な光照射を実現します。 葉はフレキシブル下部リップにより、凹凸や葉厚のあるサンプルでも均一で確 光制御は内部の校正されたガリウムヒ素 実にクランプされ、安定したガス交換測定を行うことができます。上部リップは センサーで正確に高速フィードバック 透明性の高いPropafilm™によりシールされ、測定環境の光がそのまま葉面に 制御され、RedとBlueの2色のLEDは 照射されます。専用の3×3cmLED光源は簡単に脱着することができます。 独立して制御することができます。 新製品 ▲カスタムチャンバー使用例 アクリル部分は含まれて ※取付アダプター含む 6800-18 おりません。 6800-19 6800-89 培養藻類 カスタムチャンバー 小型サンプル呼吸測定用 光合成測定チャンバー 取付アダプター 外部チャンバー 6800-01Aと組合せ オリジナルカスタムチャンバーの接続ができる サンプリング土壌や小型果実、昆虫、微生物 水中の藻類サスペンションから安定した状態で アダプター などの呼吸の測定 炭素同化作用とクロロフィル蛍光を測定 6800-24 6800-17 6800-13 6800-09 苔光合成測定チャンバー 小型植物光合成測定チャンバー 大型サンプルチャンバー 土壌呼吸測定チャンバー （広葉・針葉樹対応） ※LI-6800専用 6800-03と組合せ 6800-03と組合せ 6800-03と組合せ φ20 cm エリアの土壌呼吸測定 苔類のガス交換速度の解析が可能 ポット生育の小型植物の光合成活性 36cm2の大面積での光合成蒸散計測 が、個体ごとに測定可能 が可能 11

安心のメンテナンス体制 “メイワフォーシス社製” メイワフォーシスでの、光合成関連装置の販売とメンテナンス経験は、30年以上に渡ります。その間、定期的にメーカーでの技術研修を行い、装置を 日本国内仕様にシステムアップし販売をしています。装置の使用方法やメンテナンス方法の知識を持ち、修理、校正などの作業のほとんどを 日本国内で行っています。 “メイワフォーシス社製”としての販売体制で、高い信頼性を求められるご研究の全面的なバックアップをお約束します。 メンテナンス 従来機種の「LI-6400シリーズ」においては、装置の状況に応じ、性能を維持継続できる、最適なメンテナンスを行ってきました。 「LI-6800シリーズ」においても引き続きユーザーの皆様が高品質な研究データを取得できるよう、高いレベルでの保守体制を維持・構築します。 これら高性能分析機器はその特性上、屋内や屋外問わず、植物やガスを対象として使用されるもので、分析計内部素子などの感度や出力変化、 分析計内部へのダストや水分などの付着、駆動パーツや消耗パーツの劣化などで、定期的なメンテナンスが必要とされます。 「LI-6800シリーズ」では、従来機種の「LI-6400シリーズ」で比較的交換頻度の高かった消耗パーツの全面的な改良を行い、より運用コストを 下げることのできる設計工夫がされています。それでも、分析計内部のCO2/H2O吸収薬剤やフィルターなどは一定期間（推奨2年以内）での 交換が必要であり、1年ごと、少なくとも2年に1回オーバーホールをお薦めしています。 メイワフォーシスでは、LI-COR社での技術研修をベースとして、長年培ってきた技術ノウハウの中で、ユーザーの皆様が継続的に高品質なデータを 取得できる保守体制を維持し、更なる向上のため努力しています。 また、装置の状況により長期間の作業時間を要する場合には、可能な範囲で代替機をお貸出しする便宜をはかり、ご研究に極力支障のない対応を 実施いたします。 ＜基本的な再校正作業＞ ・ 受付時基本機能検査 ・ 分析計クリーニング作業 ・ 分析計内部CO2/H2O吸収薬剤交換 ・ 劣化消耗パーツ交換（フィルター・Oリングなど） ・ Zero校正（CO2/H2O/流量/圧力） ・ Span校正（CO2/H2O） ・ 外部光量子センサー校正 ・ LED光源全域校正 ・ CO2制御ユニット全域校正 ・ オーバーホール後最終検査・定常環境試験測定 その他、装置の状態により、追加の検査や調整、パーツ交換が発生することもありますが、メイワフォーシス では保守用交換パーツを多種保有し、万全な装置の保守体制を備えています。 12

システムラインナップ 新製品 LI-6800AQ 培養藻類光合成測定システム (クロロフィル蛍光測定ユニット付き) 培養藻類光合成測定チャンバーは、水中の藻類サスペンションから安定した状態で炭素同化作用とクロロフィル蛍光を測定します。 高性能なCO2とH2Oのガスアナライザーとシステム自動管理を備えています。 LI-6800FP 植物光合成総合解析システム (6cm2 クロロフィル蛍光 / ガス交換同時測定、9cm2 LED光源チャンバー付) 最高性能のガス交換とクロロフィル蛍光同時測定システムです。 9cm2LED光源チャンバーも含まれ、総合的な光合成解析を可能とした最上位システムです。 LI-6800F 植物光合成総合解析システム（6cm2 クロロフィル蛍光 / ガス交換同時測定チャンバー付） 最高性能のガス交換とクロロフィル蛍光同時測定システムです。野外でも屋内でも、理想的な光合成測定を行うことができます。 LI-6800P　光合成測定システム（LED光源付測定システム） 最高性能のガス交換光合成測定システムです。野外でも屋内でも、安定して光合成測定を行うことができます。 LI-6800S　光合成測定システム（クリアーチャンバー測定システム） 自然光もしくは別途人工光源を用いた、ガス交換光合成測定システムです。9cm2の広範囲で、正確な光合成測定を行うことができます。 LI-6800　仕様 LI-6800本体 IRGA部 CO2/H2O分析計 動作温度範囲 0～50℃ 測定様式 非分散型絶対値測定赤外線分析計 保管温度範囲 ー20～60℃ 測定範囲 CO2　0 ～ 3,100μmol mol-1 H2O　0 ～ 75mmol mol-1 本体部 CO 奥 18.5×幅 27.5×高 21cm / 6.1kg 2　0.1μmol mol-1以内 精度 　 　［RMSノイズ400μmol-1/mol　4秒平均時] サイズ・重量 ヘッド部 H 奥 37×幅 11.5×高 21.6cm / 2.15kg 2O　0.01mmol mol-1以内 　　 ［RMSノイズ　10mmol-1/mol　4秒平均時］ 3×3cmチャンバー部 0 ～ 1,400 μmol s-1 at SATP 奥 11.3×幅 11.5×高 5.9cm / 0.3kg チャンバー流量 *SATP＝Standard Ambient Temperature (25℃) 　　　　and Pressure (100 kPa） 電源 12～18VDCか24VDC、 本体部 100～240VAC 圧力センサー 絶対圧力センサー レンジ：50～110kPa 電源 バッテリー 専用リチウムイオンバッテリー チャンバー部 差圧センサー レンジ：ー2～2kPa バッテリー容量 6,800ｍAh×3個 チャンバー圧力制御 外部に対して0～200Pa加圧制御可能 バッテリー重量 0.435kg ・本体演算処理部 ・温度制御 Arm® CortexTM1 A9 Quad プロセッサー 葉温度 ±10℃ Core running at 1 GHz （3×3cmチャンバー使用時　外部温度に対して） メモリー 2GB RAM 8GBフラッシュメモリー 設定制御 0.1℃ ディスプレイ 太陽光反射TFT LCD タッチスクリーン ・H2O制御 ・光量子センサー 相対湿度 0 ～ 90％（ただし結露しないこと） チャンバー内センサー（ガリウムヒ素センサー） ・CO2制御 測定範囲 0 ～ 3,000μmol m-2 s -1 CO2濃度制御 0～2,000 ppm チャンバー外センサー （LI-190Rセンサー） カートリッジ 8g 検出器 シリコンフォトダイオード 時間 通常8時間以上 *大型ボンベ接続可能（オプション必要） 13

3×3cm LED光源 ＜6800-02＞ 光源 LED冷光光源（発光ダイオード）2波長混合タイプ 波長 青LEDピーク：453nm / 赤LEDピーク：660nm 0～＞2,000μmol m-2 s -1（25℃時） ±10％（上部リップ白色パッキン使用時、 培養藻類光合成測定チャンバーは、水中の藻類サスペンションから安定した状態で炭素同化作用とクロロフィル蛍光を測定します。 光量制御 青：0～＞400μmol m-2 s -1（25℃時） 光均一性 　　　　　　　　　　照射面積の90％以上において） 高性能なCO2とH2Oのガスアナライザーとシステム自動管理を備えています。 赤：0～＞1,600μmol m-2 s -1（25℃時） ±10％（上部リップ黒色パッキン使用時、 　　　　　　　　　　 照射面積の77％以上において） 消費電力 最大 5W未満 サイズ・重量 奥 6.6×幅 5.9×高 5.8cm / 0.21kg マルチフェーズクロロフィル蛍光測定ユニット ＜6800-01A＞ 最高性能のガス交換とクロロフィル蛍光同時測定システムです。 変調 1Hz～250kHz 測定光ピーク波長 625nm 9cm2LED光源チャンバーも含まれ、総合的な光合成解析を可能とした最上位システムです。 合計　0～3,000μmol m-2 s -1（25℃時） 環境光ピーク波長 青　475nm　/　赤　625nm 環境光レンジ 青　　0～1,000μmol m-2 s -1（25℃時） 赤　　0～2,000μmol m-2 s -1（25℃時） 赤外線光ピーク波長 735nm 最高性能のガス交換とクロロフィル蛍光同時測定システムです。野外でも屋内でも、理想的な光合成測定を行うことができます。 ±10％（上部リップ白色パッキン使用時、 飽和パルス光 625nm 　　　　　　照射面積の92％以上において） 光均一性 ±10％（上部リップ黒色パッキン使用時、 飽和パルス光照射強度 0～16,000μmol m-2 s -1 (25℃時) 　　　　　　照射面積の90％以上において） 最高性能のガス交換光合成測定システムです。野外でも屋内でも、安定して光合成測定を行うことができます。 付属アパーチャー 6cm2 (円形) 、 2cm2 (円形) 消費電力 環境光照射時　最大 18W未満 飽和光照射時　最大　60W未満 サイズ・重量 奥 16.6×幅 11.5×高 13.6cm / 0.86kg 6×6㎝大型RGBW光源 ＜6800-03＞ ＊6800-13,6800-17,6800-24へ取付可能 自然光もしくは別途人工光源を用いた、ガス交換光合成測定システムです。9cm2の広範囲で、正確な光合成測定を行うことができます。 0 - ＞2500 µmol m-2 s -1 （25℃時） 青LED　453 nm 青LED　>2000 µmol m-2 s -1 （25℃時） 波長 緑LED　523 nm 光量制御 緑LED　>1000 µmol m-2 s -1 （25℃時） 赤LED　660 nm 赤LED　>2400 µmol m-2 s -1 （25℃時） 白色温度　4000 K 白LED　>1500 µmol m-2 s -1 （25℃時） 消費電力 15 W（RGBWにて2000 µmol m-2 s -1照射時） 光均一性 ±10% （照射面積の90%以上において） サイズ・重量 奥 11.7×幅 11×高 13cm / 0.54kg 土壌呼吸測定チャンバー ＜6800-09＞ チャンバー体積 4244.1 cm3 測定面積 317.8 cm2 赤外線分析計体積 57 cm3 重量 4.06 kg 3×3㎝外光透過リーフチャンバー ＜6800-12A＞ 最大葉面積 9 cm2 サイズ・重量 奥 15.4×幅 11.5×高 5.9cm / 0.3kg 付属アパーチャー 3×3㎝、2×3㎝、1×3㎝ 大型サンプルチャンバー 広葉・針葉樹対応 ＜6800-13＞ 最大葉面積 36 cm2 チャンバー体積 420.8 cm3（針葉樹用ブロック使用時） チャンバー内部高さ 最大6.7㎝（針葉樹用ブロック使用時) 重量 0.35 kg サイズ 奥16.8 (チャンバー前面からコネクター部) × 幅11.5 (両サイドスプリング) × 高5.9／高7.2cm (針葉樹用ブロック使用時） 小型植物光合成測定チャンバー ＜6800-17＞ チャンバー体積 193.2 cm3 サイズ・重量 奥 12.7×幅 8.4×高 6.47cm / 0.6kg チャンバー内部サイズ 直径7cm×深 4.46cm 培養藻類光合成測定用チャンバー ＜6800-18＞ *6800-01Aとの同時使用 キュベット材質 SUS316、フロートガラス、バイトン、 温度 結露しない温度～50℃ PTFE、シリコン、アセタール 塩分 0～35 % キュベット有効体積 0～20 mL　推奨15 mL pH(プローブは含まれません): 直径12mm ウォーターバス接続可 Oリングシールポート、アンプ、ガラス電極 温度制御 (ウォーターバスは含まれません） 外部入力ポート pHプローブ、BNCコネクター仕様対応 #10-32ネジ接続 (通常-59mV/pH 校正済み) セプタム：シリコン－PTFEセプタム カスタムチャンバー取付アダプター ＜6800-19＞ チャンバー体積 34.2 cm3 (内部体積) サイズ 奥 1.25× 幅7.67 × 高5.85 cm 苔光合成測定チャンバー ＜6800-24＞ チャンバー体積 193.2 cm3 サイズ・重量 奥 12.7×幅 8.4×高 6.47cm / 0.6kg チャンバー内部サイズ 直径7 cm ×深4.45 cm 小型サンプル呼吸測定用外部チャンバー ＜6800-89＞ 取付部 6800-19 使用 サイズ・重量 長11.25 ×直径 3 cm / 0.07 kg チャンバー体積 49.9 cm3 (チューブ含まず) 14

LI-6800シリーズのサポーター ポロメーター / クロロフィル蛍光測定メーター「LI-600シリーズ」 気孔コンダクタンスとクロロフィル蛍光をわずか5～15秒で高速測定 新機能 ● 位置情報と葉と太陽光入射の角度情報も同時記録 GPS、加速度、磁力センサーを内蔵 葉面傾斜角、太陽光入射角測定が追加 ● 気孔コンダクタンスとクロロフィル蛍光を測定 　　～光吸収反応からガス交換情報まで ● 小型軽量！ポータブルメーター 　　～重量約700g、片手で簡単操作 ● LI-6800と組み合わせて2段階分析を実現 　　～LI-600にて短時間で多くの情報を取得 光量子センサー 直射日光下でも読み取り可能ディスプレイ GPS 新機能 加速度計 磁力計 フルオロメーター LED 充電・データ転送用 USB コネクター 蛍光検出器 人間工学に基づいたグリップ 直径 0.75cmの絞り バーコードスキャナー 赤外線葉温度センサー ポロメーター 水ポテンシャル測定装置 Model1505D Model600 PUC 最大10MPa加圧で正確な圧力測定 ガスケット締付方式で異径の植物でも 窒素ボンベの運搬が困難な 簡単装着 場所での計測に最適 ● デジタルメーター搭載で正確な圧力測定ができ、 ● 植物径レンジφ0.1～12.7mmに対応。 <チャンバーサイズ>　 　 最大圧力等をメモリできる機能があります。 ● 葉の直接測定ができる締付ガスケットもあります。 縦15mm　横69mm　深さ127mm ＜測定スタイル＞ <チャンバーサイズ>　φ63mm　深さ127mm <チャンバーサイズ>　φ63mm　深さ127mm 上下ポンプアップ動作により加圧をします。 葉面積計 LI-3100C LI-3000CAP LI-3000C 高速測定　最速8cm/秒 スキャンヘッドは取り外しでき屋外にも対応 ポータブル・非破壊測定　ロープメジャー 最大測定サンプル幅25cmの卓上面積計 ベルトコンベア付面積計 測定方式採用携帯用面積計 メイワフォーシス 株式会社 製品、その他お問合せ先 meiwanet.co.jp 本 社 〒160-0022 東京都新宿区新宿1-14-2　KI御苑前ビル　　　　　　　　　　 TEL（03）5379-0051　FAX（03）5379-0811 大 阪 本 部 〒542-0074 大阪府大阪市中央区千日前1-4-8　千日前M’sビル9階　　　　　TEL（06）6212-2500　FAX（06）6212-2510 名 古 屋 営 業 所 〒464-0075 愛知県名古屋市千種区内山3-10-18　PPビル3階　　　　　　　TEL（052）854-7500　FAX（052）686-5114 仙 台 営 業 所 〒981-3133 宮城県仙台市泉区泉中央1-28-22　プレジデントシティビル3階　TEL（022）218-0560　FAX（022）218-0561 テ ク ノ ロ ジ ー ラ ボ 〒135-0064 東京都江東区青海2-4-10　東京都立産業技術研究センター　製品開発支援ラボ318 慶應義塾大学 -メイワフォーシス ナ ノ 粒 子 計 測 技 術 ラ ボ 〒223-8522 神奈川県横浜市港北区日吉3-14-1　慶應義塾大学矢上キャンパス　理工学部中央試験所　36棟213号室 京都工芸繊維大学-メイワフォーシス 〒606-8585 京都府京都市左京区松ヶ崎橋上町 京都工芸繊維大学松ヶ崎キャンパス オープンファシリティーセンター 表 面 解 析 ユ ニ ッ ト 表面解析ユニット 　16号館 307号室 ※テクノロジーラボ、ナノ粒子計測技術ラボ、表面解析ユニットへの連絡は本社までお願いいたします。 ※外見・仕様・その他について、予告なしに変更をする場合がございます。
