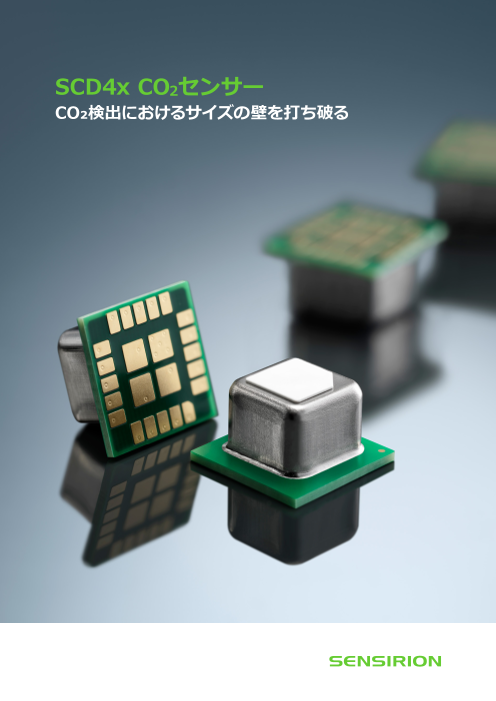

Page1
SCD4x CO2センサー
CO₂検出におけるサイズの壁を打ち破る
Page2
SCD4x CO2センサー
センシリオンは、環境センシングにおいて再び画期的なイノベー
ションを起こし、より健康的で生産的な環境を創出しています。
CO₂ 検出において⻑い経験と実績を持つセンシリオンは、わずか
1立方センチメートルの空間に収まる初の小型 CO₂ センサーであ
る SCD4x で、サイズの壁を打ち破ります。
標準の SMD 実装に適合した″テープ&リール″形式のパッケージン
グにより、SCD4x は大量生産向けアプリケーションに最適な製品
です。
SCD4x は光音響センシング原理ならびにセンシリオンが特許取得済みの PASens® と CMOSens® 技術により作動し、高
性能でありながら比類のない小型センサーを実現しています。
SMD との互換性と小型フットプリントにより、コスト面とスペース面で効果的な実装が可能となり、お客様の設計の自由を
高めます。また、クラス最高の温湿度センサーを内蔵しており、優れたオンチップ信号補正と追加の温湿度出力を可能にし
ています。幅広い供給電圧に対応し、外部ストレスに強く、消費電力を調整可能な、SCD4x は様々なアプリケーションに最
適です。
用途
SCD4x は、様々な商業用および住宅用 HVAC アプリケーションに最適です。
エアハンドリングユニット/ヒートリカバリーユニット
壁取付CO₂センサー
ダクト取付CO₂センサー
空気清浄機
エアコン
換気装置
サーモスタット
空気質モニタリング装置
Page3
NDIR vs. 光音響センシング技術
特長 標準的な NDIR CO₂ センサー SCD4x CO₂、RH + T センサー
高い CO2 選択性
小型サイズ
追加のセンサー出力
コスト効率のよい実装
機械的堅牢性
少ない部品点数
センサー仕様
SCD40 SCD41 SCD42
± (50 ppm + 5 % 読み取り誤差) ± (40 ppm + 5 % 読み取り誤差) ± 75 ppm @ 400 〜 1,000 ppm
測定精度 @ 400 〜 2,000 ppm @ 400 〜 5,000 ppm ± (40 ppm + 5 % 読み取り誤差)
@ 1,001 〜 2,000 ppm
応答時間 (τ63 %) 60 s 60 s 60 s
電源電圧範囲 2.4 〜 5.5 V 2.4 〜 5.5 V 2.4 〜 5.5 V
動作温度範囲 –10 〜 60 °C –10 〜 60 °C –10 〜 60 °C
通信インターフェース I2C I2C I2C
サイズ 10.1 × 10.1 × 6.3 mm³ 10.1 × 10.1 × 6.3 mm³ 10.1 × 10.1 × 6.3 mm³
実装方式 SMD SMD SMD
Page4
評価キット SEK-SCD41
評価キット SEK-SCD41 は、CO₂センサー SCD41 を簡単に
評価できるように設計されています。
評価キットには SCD41 開発ボードに加えて、2種類のケー
ブルセットが同梱されています。"アダプターケーブル"を使 アダプターケーブル
用すると、SEK-SensorBridge を介して PC に接続でき、セ
ンシリオンの SEK-ControlCenter でセンサーの評価が行
えます。
ジャンパーケーブル
※ SEK-SensorBridge は別途購入する必要があります。
" ジ ャンパー ケ ーブル " は 、既 存 の プ ラットフォーム
(Arduino、RaspberryPi など) への統合などを通じて、速 SCD41 開発ボード
やかな試作 開発を可能にします。ソフトウェアおよび関連ド
キュメントは、当社 Web サイトからダウンロードできます。
詳しい情報はこちらをご覧ください。 www.sensirion.com/my-scd-ek
環境センシング
環境条件は、人々の健康、快適性、生産性に大きな影響を与えます。センシリオンのセンサーソリューションは、湿度、温度、
揮発性有機化合物 (VOC)、粒子状物質 (PM2.5)、ホルムアルデヒド、NOx、CO2 など、主要な環境パラメータに関する詳細で
信頼性の高いデータを提供します。環境センシングは、人々の快適さや健康増進に役立つ高性能デバイスの開発や、様々な用
途のエネルギー効率を上げるための新たな可能性を切り開きます。当社は、初期の構想段階から、製品化、さらにはその先の
段階まで、製品開発プロセスの全体を通じて、皆様をサポートしていきます。当社の専門知識は、試作の構築から、筐体デザイ
ン設計の支援とユースケースの開発、そして量産段階でのインライン試験に至るまで多岐に渡っています。
環境センシング
www.sensirion.com/scd4x
