温湿度センサー 製品カタログ

温湿度センサー 環境センシングのエキスパート

センシリオン – イノベーションを通じ て市場をリーダーする センシリオンの温湿度センサーは、クラス最高のパフォーマンス、高い信頼性、優れた技術、および価格設定で他社の先を行 き、市場スタンダードの地位を確立しています。SHT1x は、当社が最初に販売したデジタル出力、校正済み、リフロー半田付 け可能な温湿度センサー (2001年に発売) であり、湿度センサーの新しいカテゴリーを創始しました。 センシリオンが近年起こしている製品イノベーションは、市場標準を定め、幅広い新しいアプリケーションを開拓しました。セ ンシリオンの温湿度測定製品および温度単体測定製品は、標準の CMOS 生産プロセスの強みと先進の MEMS 技術を1個の シリコンチップ上で組合せたセンシリオンの CMOSens® 技術を基礎としています。温度はシリコンバンドギャップの原理に 基づいて検出されていますが、湿度はコンデンサーを使用して検出されます。 コンデンサーの誘電体は、周囲の湿度に応じて水を吸収または脱着するポリマーを介して得られます。また、静電容量は交互 に配置された電極構造を基に設計されています。 SHTxx の主な用途 健康と快適性 省エネルギー 湿度と温度は、人々の健康と快適さに大きく影響します。 湿度と温度の測定データーを基に、プロセスを最適化する 環境内の湿度と温度の最適化により、生活環境を改善す ことで、エネルギーとコストを節約することができます。 ることができます。アプリケーションには、加湿器、乳児 アプリケーションには、自動車のエンジン制御、冷蔵庫の 用モニタリング、家庭用呼吸補助装置などがあります。 スマート凝縮制御、および A/C 冷却サイクルの最適化な どがあります。 品質と信頼性 安全性 様々なプロセスの品質と信頼性は、相対湿度と温度によって 湿度と温度は、システム、プロセス、または人の安全に影響 大きく変動します。これらのパラメータを測定することで、上 を与えることがあります。そのため、湿度と温度の測定は、そ 記のプロセスの品質と信頼性を向上させることができます。 れらの安全性の確保に役立ちます。アプリケーションには、 アプリケーションには、生鮮品のロジスティクス、プリンター 自動車のフロントガラスの曇り止め、バッテリーパック内の での湿度検知、重要な電子機器の浸水検知などがあり 浸水検知、保険目的の建物の監視などがあります。 ます。

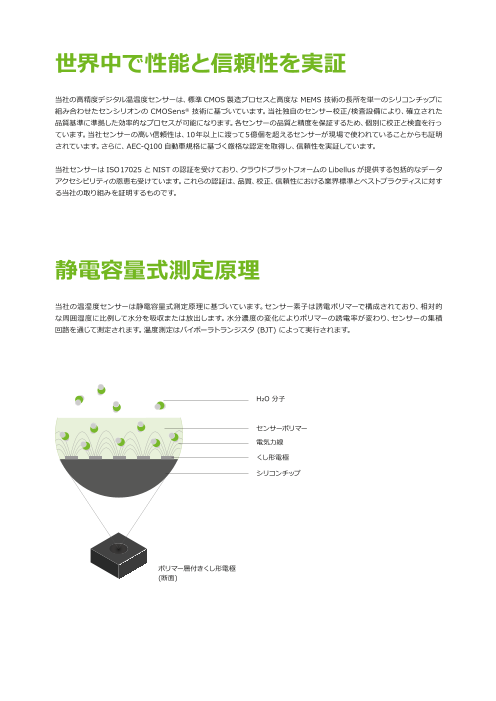

世界中で性能と信頼性を実証 センサーの校正および検査は、当社独自の社内インフラストラクチャにより、効率的かつ確立された品質基準を基に行われ ています。また、品質と精度を保証するために、センサーの1個1個に対して校正と検査がなされます。当社センサーの高い信 頼性は、10年以上に渡って5億個を超えるセンサーが現場で使われていることからも証明されています。さらに、AEC-Q100 自動車規格に基づく認定を取得し、信頼性を実証しています。 SHTxx に関する真実 デジタル湿度センシング 温度センサーの技術 2001年にデジタル出力、校正済み、リフロー半田付け可能 SHTxx センサーには、バイポーラ接合トランジスタベースの な湿度センサーを先駆的に創始することにより、センシリオ シリコンバンドギャップ温度センサーが含まれます。 ンは湿度センサーの新しいカテゴリーを作り出しました。 湿度センサーの技術 大量生産用に設計 SHTxx センサーはポリマーベース感湿膜の静電容量性湿度 SHTxx センサーはデジタル出力式、校正済み、リフロー半 センサーです。コンデンサは、電極が交互に組み合わさった 田付け可能。標準 SMT 表面実装技術による 組み立て用に ような (櫛型の) 構造になっています。 ”テープ&リール” で供給。大容量リール対応。 H2O 分子 センサーポリマー感湿膜 電気力線 くし形電極 シリコンチップ 図：ポリマー感湿膜を備えた交互に組み込まれた櫛 形電極 (断面)

当社の提案 エキスパートの デザイン・イン ファーストコンタクト のサポート 短時間かつシンプルな 製品評価作業 ライフタイム サポート エキスパートのファーストコンタクト デザイン・インのサポート • 専門知識と経験が豊富な営業部署 • センサーのアプリケーションへの組み込みサポート • グローバル流通ネットワークで世界中に存在感を示す • お客様の製造コンセプトがセンシリオンのセンサーの 要件に対応していることを確認するための、実証された 短時間かつシンプルな製品評価作業 ベストプラクティス • 包括的な製品ポートフォリオ • 使いやすい評価キットで簡単にテストを実施 ライフタイムサポート • 安心できる柔軟な生産体制 • 技術文書 (データシート、アプリケーションノート、 サンプルコード) • お客様の今後のニーズを満たす、サステナブルな製品 イノベーションのロードマップ 環境センサー用 評価キット ご検討のセンサーアプリで早くて簡単な評価が可能に SensorBridge に接続された複数のセンサーの信号を同時 評価キット｢SEK｣シリーズは、当社環境センサーをすばやく に一画面に表示して記録できます。 簡単にコスト効率よく評価できるように設計されています。 これにより、センサーの評価と、お客様の革新的なセンサー アプリケーションの開発が促進されます。このキットは、プ ラグアンドプレイ的なハードウェアと、詳細な評価を行える 使いやすいビューワーソフトウェア ‘ControlCenter’ を共 に備えています。 コネクターケーブルを使用すると、SEK-SensorBridge (別途 購入が必要) を介して PC に接続できます。SensorBridge は 2つの独立した I²C チャネルを備えており、2種類の環 境センサーを同時に評価できます。 ビューワーソフトウェ ア ‘ControlCenter’ を使用すれば、同じ PC 上の複数の

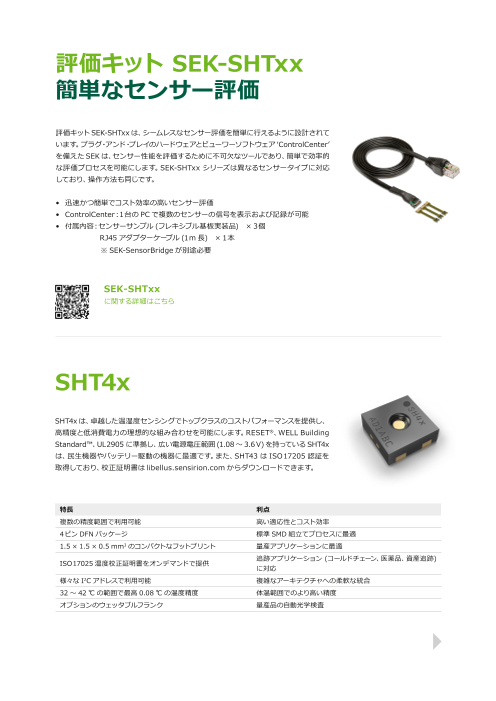

温湿度センサー SHT4x – 市場の新たなスタンダード • 超低消費電力 • 電源電圧範囲： 1.08 ～ 3.6 V • 小型 4-Pin DFN パッケージ： 1.5 × 1.5 × 0.5 mm³ 湿度センサー SHT40 SHT41 SHT45 標準精度 (% RH) ± 1.8 (30 ～ 70% RH) ± 1.8 (30 ～ 70% RH) ± 1 (20 ～ 70% RH) 最大許容精度 (% RH) ± 3.5 (30 ～ 70% RH) ± 2.5 (0 ～ 90% RH) ± 2 (0 ～ 90% RH) ヒステリシス (% RH) ± 0.8 ± 0.8 ± 0.8 標準長期ドリフト (% RH/年) < 0.25 < 0.25 < 0.25 動作範囲 (% RH) 0 ～ 100 0 ～ 100 0 ～ 100 応答時間 (s) 4 4 4 温度センサー 標準精度 (°C) ± 0.2 (0 ～ 65 °C) ± 0.2 (0 ～ 65 °C) ± 0.1 (5 ～ 60 °C) 最大許容精度 (°C) ± 0.4 (0 ～ 65 °C) ± 0.4 (0 ～ 65 °C) ± 0.2 (5 ～ 60 °C) 標準長期ドリフト (°C/年) < 0.03 < 0.03 < 0.03 動作範囲 (°C) –40 ～ 125 –40 ～ 125 –40 ～ 125 応答時間 (s) 1 2 2 2 電気的仕様 通信インターフェース I²C I²C I²C 利用可能な I²C アドレス数 4 4 4 電源電圧範囲 (V) 1.08 ～ 3.6 1.08 ～ 3.6 1.08 ～ 3.6 測定期間 2 (ms) (高/低) 6.9 (高)、1.3 (低) 6.9 (高)、1.3 (低) 6.9 (高)、1.3 (低) 平均消費電流 3 (µA) (高/低) 2.4 (高)、0.4 (低) 2.4 (高)、0.4 (低) 2.4 (高)、0.4 (低) 待機電流 (nA) 80 80 80 統合型ヒーター 電力 (mW) 20 ～ 110 ～ 200 20 ～ 110 ～ 200 20 ～ 110 ～ 200 パルス持続時間 (s) 0.1 ～ 1 0.1 ～ 1 0.1 ～ 1 その他 保護オプション (Q4 2023 提供予定) フィルターメンブレン、保護カバー ∆RH(%RH) ∆RH(%RH) ±6 標準湿度精度 (25 °C) ±6 標準湿度精度 (25 °C) ±4 ±4 SHT40 SHT40 ±2 ±2 SHT45 SHT41 SHT41 ±0 ±0 0 10 20 30 40 50 60 70 80 90 100 0 10 20 30 40 50 60 70 80 90 100 相対湿度 (%RH) 相対湿度 (%RH) ∆T(°C) ∆T(°C) ±1.0 標準温度精度 ±1.0 標準温度精度 ±0.8 ±0.8 SHT40 SHT40 ±0.6 ±0.6 ±0.4 SHT41 ±0.4 SHT41 SHT45 ±0.2 ±0.2 ±0.0 ±0.0 –40 –20 0 20 40 60 80 100 120 –40 –20 0 20 40 60 80 100 120 温度 (°C) 温度 (°C)

SHT4xI – 信頼性の高い産業ソリューション 向け製品 • 産業アプリケーション用に設計 • 過酷な条件下での最高の信頼性 • 堅牢なハウジングと強化された ESD 保護機能 湿度センサー SHT40I-デジタル SHT41I-デジタル 標準精度 (% RH) ± 2 (20 ～ 80% RH) ± 2 (0 ～ 100% RH) 最大許容精度 (% RH) ± 4 (20 ～ 80% RH) ± 2.5 (0 ～ 90% RH) ヒステリシス (% RH) ± 0.8 ± 0.8 標準長期ドリフト (% RH/年) < 0.25 < 0.25 動作範囲 (% RH) 0 ～ 100 0 ～ 100 応答時間 (s) 4 4 温度センサー 標準精度 (°C) ± 0.2 (0 ～ 65 °C) ± 0.2 (0 ～ 65 °C) 最大許容精度 (°C) ± 0.4 (0 ～ 65 °C) ± 0.4 (0 ～ 65 °C) 標準長期ドリフト (°C/年) < 0.03 < 0.03 動作範囲 (°C) –40 ～ 125 –40 ～ 125 応答時間 (s) 1 2 2 電気的仕様 通信インターフェース I²C I²C 利用可能な I²C アドレス数 4 4 電源電圧範囲 (V) 2.3 ～ 5.5 2.3 ～ 5.5 測定期間 2 (ms) (高/低) 6.9 (高)、1.3 (低) 6.9 (高)、1.3 (低) 平均消費電流 3 (µA) (高/低) 21 (高)、18 (低) 21 (高)、18 (低) 待機電流 (μA) 18 18 統合型ヒーター 電力 (mW) 20 ～ 110 ～ 200 20 ～ 110 ～ 200 パルス持続時間 (s) 0.1 ～ 1 0.1 ～ 1 その他 保護オプション (Q4 2023 提供予定) フィルターメンブレン、保護カバー ∆RH(%RH) ∆T(°C) ±6 標準湿度精度 (25 °C) ±1.0 標準温度精度 SHT40I SHT40I ±0.8 SHT40I SHT40I ±4 ±0.6 ±0.4 ±2 SHT41I SHT41I SHT41 I SHT41 I ±0.2 ±0 ±0.0 0 10 20 30 40 50 60 70 80 90 100 –40 –20 0 20 40 60 80 100 120 相対湿度 (% RH) 温度 (°C) 上記の値は指標としてのみ使用されることにご注意ください。詳細については、それぞれのデータシートを参照してください。 1 温度応答時間は、センサーの基板材料の熱伝導率に大きく依存します。 2 RH (相対湿度) 測定と T (温度) 測定の同時測定。様々な測定モードが可能 (分解能または再現性のいずれかが異なります)。 3 「高」は最高の精度/電力モード (最高の分解能、最高の再現性) での測定を示し、「低」は最低の精度/電力モード (最低の解像度、最低の再現性) での測定を表します。

SHT4xA – グローバルな自動車市場のリーダー • 自動車アプリケーション用に設計 • ウェッタブルフランク付きパッケージが利用可能 • AEC-Q100 準拠 湿度センサー SHT40A SHT41A 標準精度 (% RH) ± 3 (10 ～ 90% RH) ± 2 (0 ～ 100% RH) 最大許容精度 (% RH) ± 4.5 (10 ～ 90% RH) ± 2.5 (0 ～ 90% RH) ヒステリシス (% RH) ±0.8 ± 0.8 標準長期ドリフト (% RH/年) < 0.25 < 0.25 動作範囲 (% RH) 0 ～ 100 0 ～ 100 応答時間 (s) 4 4 温度センサー 標準精度 (°C) ± 0.3 (0 ～ 65 °C) ± 0.3 (–40 ～ 90 °C) 最大許容精度 (°C) ± 0.4 (0 ～ 65 °C) ± 0.4 (–40 ～ 90 °C) 標準長期ドリフト (°C/年) < 0.03 < 0.03 動作範囲 (°C) –40 ～ 125 –40 ～ 125 応答時間 (s) 1 2 2 電気的仕様 通信インターフェース I²C, PWM, SDM, MSPPM I²C, PWM, SDM, MSPPM 利用可能 I²C アドレス数 4 4 電源電圧範囲 (V) 2.3 ～ 5.5 2.3 ～ 5.5 測定期間 2 (ms) (高/低) 6.9 (高)、1.3 (低) 6.9 (高)、1.3 (低) 平均消費電流 3 (µA) (高/低) (I²C) 21 (高)、18 (低) 21 (高)、18 (低) 平均消費電流 (µA) (PWM) 50 50 待機電流 (µA) 18 18 統合型ヒーター 電力 (mW) 20 ～ 110 ～ 200 20 ～ 110 ～ 200 パルス持続時間 (s) 0.1 ～ 1 0.1 ～ 1 その他 ウェッタブルフランクオプション 〇 〇 ∆RH(%RH) ∆T(°C) ±6 標準湿度精度 (25 °C) ±1.0 標準温度精度 SHT40A SHT40A ±0.8 SHT40A SHT40A ±4 ±0.6 ±0.4 ±2 SHT41A SHT41A SHT41A ±0.2 SHT41A ±0 ±0.0 0 10 20 30 40 50 60 70 80 90 100 –40 –20 0 20 40 60 80 100 120 相対湿度 (% RH) 温度 (°C) 上記の値は指標としてのみ使用されることにご注意ください。詳細については、それぞれのデータシートを参照してください。 1 温度応答時間は、センサーの基板材料の熱伝導率に大きく依存します。 2 RH (相対湿度) 測定と T (温度) 測定の同時測定。様々な測定モードが可能 (分解能または再現性のいずれかが異なります)。 3 「高」は最高の精度/電力モード (最高の分解能、最高の再現性) での測定を示し、「低」は最低の精度/電力モード (最低の解像度、最低の再現性) での測定を表します。

SHT33 – ISO17025 認証 デジタル温湿度センサー • ISO17025 認証 • 校正セットポイント:  –30 °C、5 °C および 70 °C • チップに内蔵された独自のシリアル番号で識別 湿度センサー SHT33 標準精度 (% RH) ± 2 (10 ～ 90% RH) 最大許容精度 (% RH) ± 4.5 (10 ～ 90% RH) ヒステリシス (% RH) ± 0.8 標準長期ドリフト (% RH/年) < 0.25 動作範囲 (% RH) 0 ～ 100 応答時間 (s) 8 温度センサー 最大許容精度 (°C) ± 0.48 (–30 ～ 70 °C) 標準長期ドリフト (°C/年) < 0.01 動作範囲 (°C) –40 ～ 125 応答時間 (s) 1 2 電気的仕様 通信インターフェース I²C 利用可能 I²C アドレス数 2 電源電圧範囲 (V) 2.15 ～ 5.5 測定期間 2 (ms) (高/低) 12.5 (高)、2.5 (低) 平均消費電流 3 (µA) (高/低) 7.7 (高)、1.7 (低) 待機電流 (µA) 0.2 ISO17025 認証 リールについての校正認証 .pdf および .csv 形式でオンラインで入手可能 個別コンポーネントについての認証 .pdf および .csv 形式でオンラインで入手可能 ∆RH(%RH) ∆T(°C) ±6 標準湿度精度 (25 °C) ±1.0 最大許容温度精度 ±0.8 SHT33 ±4 SHT33 ±0.6 ±0.4 ±2 ±0.2 ±0 ±0.0 0 10 20 30 40 50 60 70 80 90 100 –40 –20 0 20 40 60 80 100 120 相対湿度 (% RH) 校正温度 温度（℃) 上記の値は指標としてのみ使用されることにご注意ください。詳細については、それぞれのデータシートを参照してください。 1 温度応答時間は、センサーの基板材料の熱伝導率に大きく依存します。 2 RH (相対湿度) 測定と T (温度) 測定の同時測定。様々な測定モードが可能 (分解能または再現性のいずれかが異なります)。 3 「高」は最高の精度/電力モード (最高の分解能、最高の再現性) での測定を示し、「低」は最低の精度/電力モード (最低の解像度、最低の再現性) での測定を表します。

SHT85 – ハイエンド向け交換可能 ソリューション • 手作業の組み立てと交換に適する (プラグアンドプレイ) • 最大 5V までの広い電源電圧範囲 • 超高精度 湿度センサー SHT85 標準精度 (% RH) ± 1.5 (0 ～ 80% RH) 最大許容精度 (% RH) ± 1.8 (0 ～ 80% RH) ヒステリシス (% RH) ± 0.8 標準長期ドリフト (% RH/年) < 0.25 動作範囲 (% RH) 0 ～ 100 応答時間 (s) 8 温度センサー 標準精度 (°C) ± 0.1 (20 ～ 50 °C) 最大許容精度 (°C) ± 0.3 (20 ～ 50 °C) 標準長期ドリフト (°C/年) < 0.03 動作範囲 (°C) –40 ～ 125 応答時間 (s) 1 2 電気的仕様 通信インターフェース I²C 利用可能 I²C アドレス数 1 電源電圧範囲 (V) 2.15 ～ 5.5 測定期間 2 (ms) (高/低) 12.5 (高)、2.5 (低) 平均消費電流 3 (µA) (高/低) 7.7 (高)、1.7 (低) 待機電流 (µA) 0.2 その他 保護オプション フィルターメンブレンを標準装備 ∆RH(%RH) ∆T(°C) ±6 標準湿度精度 (25 °C) ±1.0 標準温度許容度 ±0.8 ±4 ±0.6 ±0.4 ±2 SHT85 SHT85 ±0.2 ±0 ±0.0 0 10 20 30 40 50 60 70 80 90 100 –40 –20 0 20 40 60 80 100 120 相対湿度 (% RH) 温度 (°C) 上記の値は指標としてのみ使用されることにご注意ください。詳細については、それぞれのデータシートを参照してください。 1 温度応答時間は、センサーの基板材料の熱伝導率に大きく依存します。 2 RH (相対湿度) 測定と T (温度) 測定の同時測定。様々な測定モードが可能 (分解能または再現性のいずれかが異なります)。 3 「高」は最高の精度/電力モード (最高の分解能、最高の再現性) での測定を示し、「低」は最低の精度/電力モード (最低の解像度、最低の再現性) での測定を表します。
