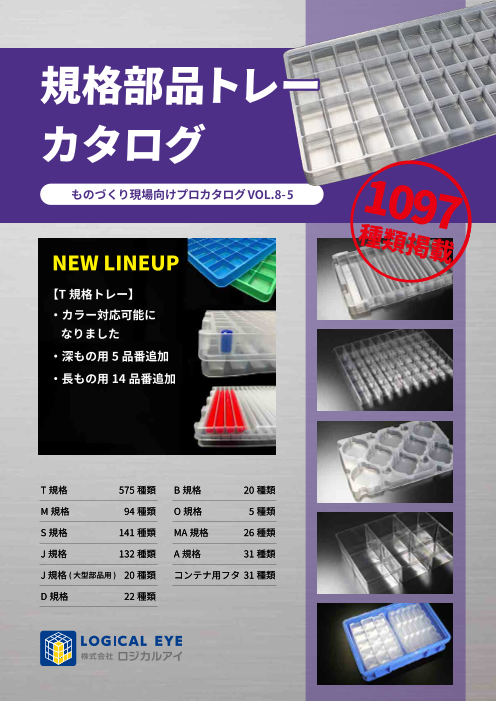

カタログの表紙 カタログの表紙 カタログの表紙
カタログの表紙

このカタログをダウンロードして
すべてを見る

ダウンロード(8Mb)

規格部品トレー 総合カタログ

製品カタログ

規格部品トレーのラインナップが大幅ボリュームアップ!1117種類掲載!どこよりも多い品ぞろえでものづくりの現場をサポートします。

別注で高い金型代をかけて部品トレーを作っていませんか?
当社では金型代不要の部品トレーを、1117種類の規格サイズとして取り揃えております。
厚み、材質選定できるものからリーズナブルな規格まで、11規格を掲載。
全国どこでも「少ロット」「短納期」「低コスト」を実現します。
また、トレーのご使用条件をお聞かせください。
見積り→サンプル出荷→サンプル評価→量産→納品の順でお手伝いします。
材質、数量、納期の御相談にも応じます。

このカタログについて

ドキュメント名 規格部品トレー 総合カタログ
ドキュメント種別 製品カタログ
ファイルサイズ 8Mb
登録カテゴリ
取り扱い企業 株式会社ロジカルアイ (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

この企業の関連カタログの表紙
ポリ袋カタログvol7-1
製品カタログ

株式会社ロジカルアイ

この企業の関連カタログの表紙
【ロジカルアイのテープ加工技術】カタログ
製品カタログ

株式会社ロジカルアイ

この企業の関連カタログの表紙
養生資材カタログvol4
製品カタログ

株式会社ロジカルアイ

このカタログの内容

Page1

T 規格 574 種類 B規格 21 種類 M規格 94 種類 O規格 5種類 S規格 141 種類 MA規格 26 種類 J規格 132 種類 A規格 31 種類 J規格(大型部品用) 20 種類 ミラシャイン 17 種類 D規格 23 種類 コンテナ用フタ 31 種類
Page2

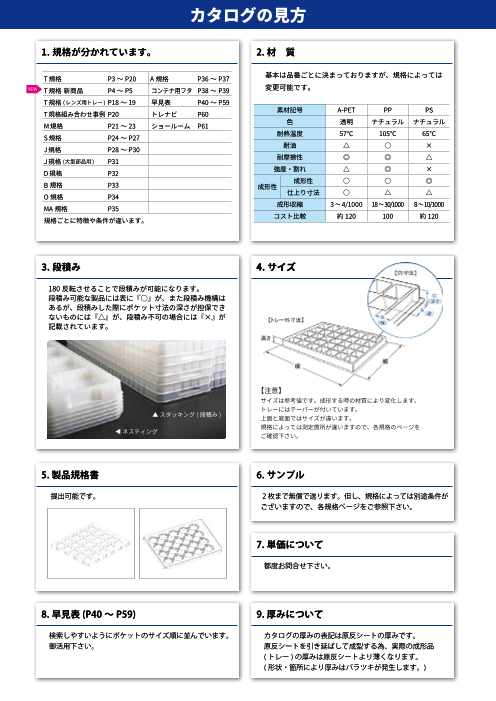

1. 規格が分かれています。 2. 材 質 T 規格     P3 ~ P15 A 規格  P36 ~ P37 基本は品番ごとに決まっておりますが、規格によっては T 規格 新商品 P16 ~ P17 ミラシャイン P38 変更可能です。 T 規格 ( レンズ用トレー ) P18 ~ 19 コンテナ用フタ P39 ~ P40 T 規格組み合わせ事例 P20 早見表  P41 ~ P59 素材記号 A-PET PP PS M 規格  P21 ~ 23 トレナビ  P60 色 透明 ナチュラル ナチュラル S 規格    P24 ~ P27 ショールーム P61 耐熱温度 57℃ 105℃ 65℃ J 規格    P28 ~ P30 耐油 △ ○ × J 規格 (大型部品用 )  P31 耐摩擦性 ◎ ◎ △ D 規格  P32 強度・割れ △ ◎ × B 規格     P33 成形性 ○ ○ ◎ 成形性 O 規格 P34 仕上り寸法 ○ △ △ MA 規格  P35 成形収縮 3 ~ 4/1000 18 ~ 30/1000 8 ~10/1000 規格ごとに特徴や条件が違います。 コスト比較 約 120 100 約 120 3. 段積み 4. サイズ 180 転させることで段積みが可能になります。 段積み可能な製品には表に『○』が、また段積み機構は あるが、段積みした際にポケット寸法の深さが担保でき ないものには『△』が、段積み不可の場合には『×』が 記載されています。 5. 製品規格書 6. サンプル 提出可能です。 2 枚まで無償で送ります。但し、規格によっては別途条件が ございますので、各規格ページをご参照下さい。 7. 単価について 都度お問合せ下さい。 8. 早見表 (P41 ~ P59) 9. 厚みについて 検索しやすいようにポケットのサイズ順に並んでいます。 カタログの厚みの表記は原反シートの厚みです。 御活用下さい。 原反シートを引き延ばして成型する為、実際の成形品 ( トレー ) の厚みは原反シートより薄くなります。 ( 形状・箇所により厚みはバラツキが発生します。)
Page3

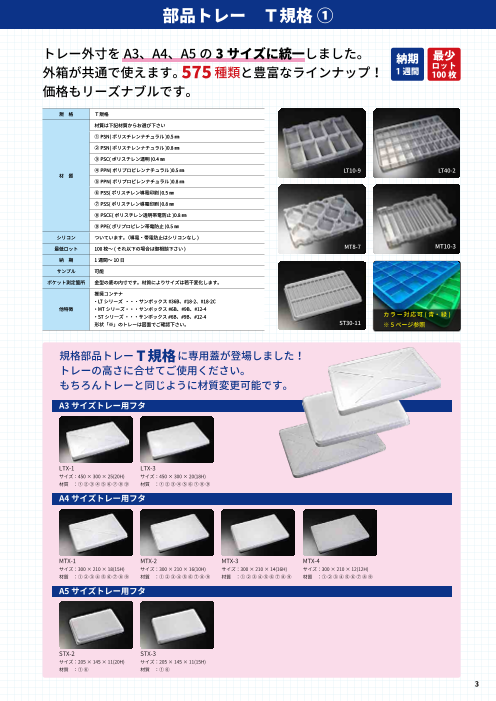

規 格 T規格 材質は下記材質からお選び下さい ① PSN( ポリスチレンナチュラル )0.5 ㎜ 材 質 ② PSN( ポリスチレンナチュラル )0.8 ㎜ ③ PSC( ポリスチレン透明 )0.4 ㎜ ④ PPN( ポリプロピレンナチュラル )0.5 ㎜ ⑤ PPN( ポリプロピレンナチュラル )0.8 ㎜ ⑥ PSS( ポリスチレン導電印刷 )0.5 ㎜ ⑦ PSS( ポリスチレン導電印刷 )0.8 ㎜ ⑧ PSCE( ポリスチレン透明帯電防止 )0.8 ㎜ ⑨ PPE( ポリプロピレン帯電防止 )0.5 ㎜ シリコン ついています。(導電・帯電防止はシリコンなし ) 最低ロット 100 枚~ ( それ以下の場合は御相談下さい ) 納 期 1 週間~ 10 日 サンプル 可能 ポケット測定箇所 金型の底の内寸です。材質によりサイズは若干変化します。 推奨コンテナ ・LT シリーズ ・ ・・サンボックス #36B、#18-2、#18-2C 他特徴 ・MT シリーズ・・・サンボックス #6B、#9B、#12-4 ・ST シリーズ ・ ・・サンボックス #6B、#9B、#12-4 形状「※」のトレーは図面でご確認下さい。 3
Page4

サンボックス #18-2 格子リブ サンボックス #36B 格子リブ サンボックス #18-2C 格子リブ 内容量 外寸 510 × 350 × 130㎜ 内容量 外寸 506 × 341 × 168㎜ 内容量 外寸 510 × 350 × 200㎜ 17.6ℓ 内寸 466 × 314 × 124㎜ 27.6ℓ 内寸 466 × 314 × 193㎜ 有効内寸 458 × 306 × 111㎜ 22.1ℓ 内寸 460 × 305 × 160㎜ 有効内寸 455 × 300 × 152㎜ 有効内寸 458 × 306 × 180㎜ 色相 ブルー 色相 ブルー、クリーム、グリーン、オレンジ、レッド 色相 ブルー カード差し 両短辺 2.4 型 カード差し 片短辺 1.6 型 カード差し 両長辺 21 型、両短辺 153、154 型 フタ(701800、701808、701808-01) オプション フタ(702106) オプション オプション フタ(702106) パチン錠(B タイプ) サンボックス# 36 シリーズ 嵌合商品 サンボックス# 18-2B、# 18-2C 嵌合商品 嵌合商品 サンボックス# 18-2B、# 18-2 SN コンテナー B#36D A3-PAT A3-250 サイズ 455 × 305㎜ 内寸 460 × 310 × 250㎜ 販売単位 50 枚 販売単位 10 枚 型式 A 式ケース 型式 パッド 材質 K5・A フルート 材質 K5・A フルート ポケット寸法 トレー外寸法 NO. 製品番号 入 数 材 質 厚 み 段積み ポケット数 縦×横×深さ 形 状 縦×横×高さ 81058 LTX-1 フタ 100 20H 450 × 300 × 25 81059 LTX-3 フタ 100 18H 450 × 300 × 20 80001 LT2-1 100 〇 268 × 203 × 15 2 450 × 300 × 20 80002 LT2-2 100 〇 278 × 203 × 15 2 450 × 300 × 23 80003 LT3-1 100 △ 260 × 130 × 40 3 450 × 300 × 45 80004 LT3-2 100 〇 284 × 138 × 20 3 450 × 300 × 25 80005 LT3-3 100 〇 270 × 135 × 15 3 450 × 300 × 20 80006 LT3-4 100 〇 421 × 85 × 20 3 450 × 300 × 25 80007 LT3-5 100 〇 362 × 72 × 15 3 450 × 300 × 20 80008 LT4-1 100 × 211 × 138 × 12 4 450 × 300 × 12 80009 LT4-2 100 × 210 × 142 × 20 4 450 × 300 × 25 T 規格材質一覧より 80010 LT4-3 100 〇 270 × 90 × 50 4 450 × 300 × 55 選定して下さい 80011 LT4-4 100 △ 260 × 97 × 40 4 450 × 300 × 40 80012 LT4-5 100 〇 190 × 137 × 30 4 450 × 300 × 30 80013 LT4-6 100 × 284 × 107 × 10 4 450 × 300 × 15 80014 LT4-7 100 △ 420 × 50 × 35 4 450 × 300 × 35 80015 LT4-8 100 〇 200 × 125 × 15 4 450 × 300 × 20 80016 LT4-9 100 〇 147 × 147 × 20 丸 4 450 × 300 × 25 80017 LT4-10 100 〇 147 × 147 × 25 丸 4 450 × 300 × 30 80018 LT4-11 100 〇 152 × 152 × 15 丸 4 450 × 300 × 20 80019 LT4-12 100 〇 195 × 130 × 35 4 450 × 300 × 40 80020 LT5-1 100 〇 139 × 139 × 20 丸 5 450 × 300 × 20 80021 LT5-2 100 〇 139 × 139 × 25 丸 5 450 × 300 × 25 4
Page5

ポケット寸法 トレー外寸法 NO. 製品番号 入 数 材 質 厚 み 段積み ポケット数 縦×横×深さ 形 状 縦×横×高さ 80022 LT5-3 100 〇 139 × 139 × 30 丸 5 450 × 300 × 30 80023 LT5-4 100 △ 163 × 110 × 15 5 450 × 300 × 20 80024 LT5-5 100 〇 420 × 45 × 15 5 450 × 300 × 20 80025 LT6-1 100 × 132 × 130 × 24 6 450 × 300 × 24 80026 LT6-2 100 × 210 × 88 × 20 6 450 × 300 × 25 80027 LT6-3 100 × 207 × 85 × 40 6 450 × 300 × 40 80028 LT6-4 100 × 135 × 135 × 10 6 450 × 300 × 15 80029 LT6-5 100 × 134 × 132 × 40 6 450 × 300 × 40 80030 LT6-6 100 〇 130 × 125 × 31 6 450 × 300 × 35 80031 LT6-7 100 △ 120 × 120 × 45 6 450 × 300 × 45 80032 LT6-8 100 × 211 × 89 × 25 6 450 × 300 × 30 80033 LT6-9 100 〇 268 × 60 × 15 6 450 × 300 × 20 80034 LT6-10 100 〇 105 × 105 × 40 丸 6 450 × 300 × 45 80035 LT6-11 100 〇 158 × 82 × 25 6 450 × 300 × 30 80036 LT6-12 100 〇 212 × 83 × 30 6 450 × 300 × 35 80037 LT6-13 100 〇 130 × 125 × 26 6 450 × 300 × 31 80038 LT8-1 100 × 124 × 99 × 35 8 450 × 300 × 35 80039 LT8-2 100 〇 136 × 106 × 10 8 450 × 300 × 15 80040 LT8-3 100 〇 132 × 103 × 20 8 450 × 300 × 25 80041 LT8-4 100 △ 204 × 60 × 35 8 450 × 300 × 35 80042 LT8-5 100 △ 255 × 47 × 35 8 450 × 300 × 35 80043 LT8-6 100 〇 274 × 48 × 12 8 450 × 300 × 17 80044 LT9-1 100 〇 130 × 88 × 16 9 450 × 300 × 21 80045 LT9-2 100 × 135 × 86 × 40 9 450 × 300 × 40 80046 LT9-3 100 × 137 × 90 × 30 9 450 × 300 × 30 80047 LT9-4 100 〇 130 × 87 × 25 9 450 × 300 × 30 80048 LT9-5 100 × 140 × 90 × 55 9 450 × 300 × 55 80049 LT9-6 100 × 135 × 85 × 35 9 450 × 300 × 35 80050 LT10-1 100 〇 139 × 77 × 35 10 450 × 300 × 40 80051 LT10-2 100 × 133 × 80 × 25 10 450 × 300 × 30 T 規格材質一覧より 80052 LT10-3 100 〇 133 × 80 × 15 10 450 × 300 × 20 選定して下さい 80053 LT10-4 100 〇 134 × 82 × 10 10 450 × 300 × 15 80054 LT10-5 100 △ 131 × 79 × 20 10 450 × 300 × 20 80055 LT10-6 100 △ 130 × 78 × 25 10 450 × 300 × 25 80056 LT10-7 100 × 151 × 53 × 25 10 450 × 300 × 30 80057 LT10-8 100 △ 250 × 35 × 15 10 450 × 300 × 15 80058 LT10-9 100 〇 130 × 80 × 40 10 450 × 300 × 45 80059 LT10-10 100 △ 142 × 79 × 10 10 450 × 300 × 10 80060 LT10-11 100 △ 404 × 22 × 15 10 450 × 300 × 15 80061 LT10-12 100 〇 200 × 44 × 45 10 450 × 300 × 50 80062 LT10-13 100 〇 133 × 80 × 25 10 450 × 300 × 30 80063 LT10-14 100 〇 270 × 32 × 20 10 450 × 300 × 25 80064 LT12-1 100 × 101 × 87 × 26 12 450 × 300 × 31 80065 LT12-2 100 × 99 × 83 × 35 12 450 × 300 × 40 80066 LT12-3 100 × 133 × 63 × 40 12 450 × 300 × 40 80067 LT12-4 100 × 100 × 90 × 35 12 450 × 300 × 35 80068 LT12-5 100 × 101 × 87 × 12 12 450 × 300 × 17 80069 LT12-6 100 〇 100 × 83 × 40 12 450 × 300 × 40 80070 LT12-7 100 × 94 × 84 × 55 12 450 × 300 × 55 80071 LT12-8 100 〇 120 × 55 × 46 12 450 × 300 × 50 80072 LT12-9 100 〇 135 × 58 × 45 12 450 × 300 × 50 80073 LT12-10 100 △ 130 × 62 × 15 12 450 × 300 × 20 80074 LT12-11 100 〇 93 × 93 × 20 丸 12 450 × 300 × 20 80075 LT12-12 100 〇 210 × 42 × 8 12 450 × 300 × 13 80076 LT12-13 100 〇 100 × 85 × 20 12 450 × 300 × 25 80077 LT12-14 100 〇 100 × 85 × 25 12 450 × 300 × 30 80078 LT12-15 100 〇 100 × 91 × 25 12 450 × 300 × 30 80079 LT15-1 100 × 140 × 48 × 35 15 450 × 300 × 40 80080 LT15-2 100 × 88 × 80 × 26 15 450 × 300 × 31 80081 LT15-3 100 × 87 × 79 × 30 15 450 × 300 × 35 80082 LT15-4 100 × 87 × 79 × 12 15 450 × 300 × 17 5
Page6

ポケット寸法 トレー外寸法 NO. 製品番号 入 数 材 質 厚 み 段積み ポケット数 縦×横×深さ 形 状 縦×横×高さ 80083 LT15-5 100 〇 87 × 79 × 15 15 450 × 300 × 20 80084 LT15-6 100 × 87 × 79 × 35 15 450 × 300 × 40 80085 LT15-7 100 〇 138 × 50 × 30 15 450 × 300 × 35 80086 LT15-8 100 〇 88 × 84 × 20 15 450 × 300 × 25 80087 LT15-9 100 〇 81 × 76 × 20 15 450 × 300 × 25 80088 LT15-10 100 〇 72 × 72 × 45 15 450 × 300 × 50 80089 LT15-11 100 △ 254 × 24 × 15 15 450 × 300 × 15 80090 LT15-13 100 △ 138 × 45 × 15 15 450 × 300 × 20 80091 LT16-1 100 × 99 × 59 × 35 16 450 × 300 × 40 80092 LT16-2 100 × 101 × 62 × 43 16 450 × 300 × 43 80093 LT16-3 100 〇 104 × 66 × 10 16 450 × 300 × 15 80094 LT16-4 100 〇 103 × 65 × 20 16 450 × 300 × 25 80095 LT16-5 100 〇 107 × 69 × 10 16 450 × 300 × 15 80096 LT16-6 100 〇 100 × 62 × 35 16 450 × 300 × 40 80097 LT16-7 100 〇 210 × 29 × 12 16 450 × 300 × 17 80098 LT18-1 100 × 86 × 62 × 35 18 450 × 300 × 40 80099 LT18-2 100 × 86 × 62 × 25 18 450 × 300 × 30 80100 LT18-3 100 △ 160 × 15 × 10 18 450 × 300 × 15 80101 LT18-4 100 〇 74 × 49 × 45 18 450 × 300 × 55 80102 LT20-1 100 × 80 × 61 × 35 20 450 × 300 × 40 80103 LT20-2 100 × 102 × 47 × 35 20 450 × 300 × 40 80104 LT20-3 100 〇 130 × 30 × 18 20 450 × 300 × 22 80105 LT20-4 100 × 78 × 62 × 20 20 450 × 300 × 25 80106 LT20-5 100 × 80 × 64 × 10 20 450 × 300 × 15 80107 LT20-6 100 × 80 × 64 × 13 20 450 × 300 × 18 80108 LT20-7 100 × 210 × 21 × 28 20 450 × 300 × 33 80109 LT20-8 100 × 128 × 34 × 30 20 450 × 300 × 35 80110 LT20-9 100 × 77 × 61 × 40 20 450 × 300 × 45 80111 LT20-10 100 × 107 × 52 × 15 20 450 × 300 × 15 80112 LT20-11 100 × 105 × 50 × 20 20 450 × 300 × 25 T 規格材質一覧より 80113 LT20-12 100 × 104 × 50 × 25 20 450 × 300 × 30 選定して下さい 80114 LT20-13 100 〇 132 × 40 × 15 20 450 × 300 × 20 80115 LT20-14 100 × 77 × 61 × 47 20 450 × 300 × 52 80116 LT20-15 100 × 79 × 60 × 35 20 450 × 300 × 45 80117 LT20-16 100 × 275 × 19 × 10 20 450 × 300 × 30 80118 LT20-17 100 × 78 × 62 × 25 20 450 × 300 × 30 80119 LT20-18 100 △ 125 × 36 × 25 20 450 × 300 × 30 80120 LT20-19 100 △ 207 × 23 × 20 20 450 × 300 × 25 80121 LT20-20 100 △ 207 × 23 × 15 20 450 × 300 × 20 80122 LT20-21 100 △ 207 × 23 × 10 20 450 × 300 × 15 80123 LT20-22 100 〇 111 × 52 × 5 20 450 × 300 × 10 80124 LT20-23 100 △ 125 × 37 × 25 20 450 × 300 × 25 80125 LT24-1 100 × 63 × 63 × 30 24 450 × 300 × 35 80126 LT24-2 100 × 62 × 62 × 36 24 450 × 300 × 40 80127 LT24-3 100 × 61 × 61 × 45 24 450 × 300 × 45 80128 LT24-4 100 × 88 × 45 × 25 24 450 × 300 × 30 80129 LT24-5 100 × 68 × 68 × 25 24 450 × 300 × 30 80130 LT24-6 100 〇 104 × 40 × 15 24 450 × 300 × 20 80131 LT24-7 100 〇 104 × 42 × 10 24 450 × 300 × 15 80132 LT24-8 100 〇 53 × 49 × 40 24 450 × 300 × 60 80133 LT24-9 100 × 66 × 66 × 20 24 450 × 300 × 25 80134 LT24-10 100 × 66 × 66 × 15 24 450 × 300 × 20 80135 LT24-11 100 × 67 × 67 × 10 24 450 × 300 × 15 80136 LT24-12 100 × 66 × 66 × 30 24 450 × 300 × 30 80137 LT24-13 100 〇 49 × 49 × 35 丸 24 450 × 300 × 60 80138 LT24-14 100 〇 71 × 61 × 7 24 450 × 300 × 12 80139 LT24-15 100 × 63 × 63 × 40 24 450 × 300 × 40 80140 LT25-1 100 △ 83 × 51 × 20 25 450 × 300 × 25 80141 LT25-2 100 × 80 × 48 × 34 25 450 × 300 × 40 80142 LT25-3 100 × 81 × 50 × 35 25 450 × 300 × 40 80143 LT25-4 100 〇 83 × 51 × 10 25 450 × 300 × 15 6
Page7

ポケット寸法 トレー外寸法 NO. 製品番号 入 数 材 質 厚 み 段積み ポケット数 縦×横×深さ 形 状 縦×横×高さ 80144 LT25-5 100 〇 83 × 51 × 15 25 450 × 300 × 20 80145 LT30-1 100 × 64 × 47 × 35 30 450 × 300 × 40 80146 LT30-2 100 × 77 × 39 × 35 30 450 × 300 × 40 80147 LT30-3 100 × 64 × 53 × 10 30 450 × 300 × 15 80148 LT30-4 100 × 135 × 25 × 16 30 450 × 300 × 30 80149 LT30-5 100 × 66 × 51 × 20 30 450 × 300 × 25 80150 LT30-6 100 〇 133 × 25 × 15 30 450 × 300 × 20 80151 LT30-7 100 × 78 × 40 × 25 30 450 × 300 × 30 80152 LT30-8 100 △ 65 × 50 × 25 30 450 × 300 × 25 80153 LT30-9 100 〇 56 × 42 × 35 30 450 × 300 × 35 80154 LT30-10 100 〇 61 × 45 × 48 30 450 × 300 × 50 80155 LT30-11 100 〇 64 × 53 × 15 30 450 × 300 × 20 80156 LT30-12 100 〇 65 × 38 × 40 30 450 × 300 × 45 80157 LT30-13 100 〇 135 × 25 × 20 30 450 × 300 × 25 80158 LT32-1 100 × 60 × 45 × 35 32 450 × 300 × 40 80159 LT32-2 100 △ 60 × 45 × 10 32 450 × 300 × 15 80160 LT32-3 100 △ 103 × 29 × 12 32 450 × 300 × 15 80161 LT35-1 100 × 52 × 47 × 38 35 450 × 300 × 38 80162 LT35-2 100 × 53 × 49 × 45 35 450 × 300 × 45 80163 LT35-3 100 × 55 × 51 × 30 35 450 × 300 × 35 80164 LT35-4 100 × 54 × 54 × 18 35 450 × 300 × 23 80165 LT35-5 100 △ 55 × 41 × 30 35 450 × 300 × 35 80166 LT35-6 100 × 52 × 47 × 25 35 450 × 300 × 25 80167 LT35-7 100 〇 50 × 48 × 45 35 450 × 300 × 50 80168 LT35-8 100 〇 48 × 48 × 45 丸 35 450 × 300 × 50 80169 LT40-1 100 × 50 × 49 × 21 40 450 × 300 × 26 80170 LT40-2 100 × 63 × 38 × 21 40 450 × 300 × 26 80171 LT40-3 100 × 47 × 47 × 30 40 450 × 300 × 36 80172 LT40-4 100 × 62 × 36 × 31 40 450 × 300 × 36 80173 LT40-5 100 △ 65 × 40 × 10 40 450 × 300 × 15 T 規格材質一覧より 80174 LT40-6 100 × 46 × 46 × 35 40 450 × 300 × 40 選定して下さい 80175 LT40-7 100 〇 41 × 41 × 30 丸 40 450 × 300 × 50 80176 LT40-8 100 〇 51 × 50 × 15 40 450 × 300 × 20 80177 LT40-9 100 × 51 × 51 × 10 40 450 × 300 × 15 80178 LT40-10 100 × 52 × 51 × 5 40 450 × 300 × 10 80179 LT40-11 100 × 45 × 43 × 40 40 450 × 300 × 40 80180 LT40-12 100 × 104 × 23 × 20 40 450 × 300 × 25 80181 LT40-13 100 × 103 × 24 × 10 40 450 × 300 × 15 80182 LT40-14 100 〇 81 × 31 × 25 40 450 × 300 × 30 80183 LT40-15 100 〇 81 × 29 × 20 40 450 × 300 × 25 80184 LT40-16 100 〇 81 × 29 × 15 40 450 × 300 × 20 80185 LT40-17 100 〇 81 × 29 × 10 40 450 × 300 × 15 80186 LT40-18 100 〇 102 × 22 × 20 40 450 × 300 × 25 80187 LT40-19 100 〇 102 × 22 × 15 40 450 × 300 × 20 80188 LT40-20 100 〇 102 × 22 × 10 40 450 × 300 × 15 80189 LT40-21 100 〇 83 × 31 × 19 40 450 × 300 × 40 80190 LT40-22 100 〇 81 × 29 × 29 40 450 × 300 × 34 80191 LT40-23 100 〇 48 × 48 × 25 40 450 × 300 × 30 80192 LT40-24 100 〇 47 × 47 × 20 丸 40 450 × 300 × 25 80193 LT40-25 100 〇 47 × 47 × 25 丸 40 450 × 300 × 30 80194 LT50-1 100 × 50 × 38 × 21 50 450 × 300 × 26 80195 LT50-2 100 × 48 × 36 × 30 50 450 × 300 × 35 80196 LT50-3 100 × 80 × 22 × 20 50 450 × 300 × 25 80197 LT50-4 100 × 46 × 35 × 35 50 450 × 300 × 40 80198 LT50-5 100 × 80 × 25 × 12 50 450 × 300 × 18 80199 LT50-6 100 △ 40 × 40 × 26 丸 50 450 × 300 × 40 80200 LT50-7 100 × 53 × 39 × 10 50 450 × 300 × 15 80201 LT50-8 100 〇 81 × 22 × 20 50 450 × 300 × 25 80202 LT50-9 100 〇 81 × 22 × 15 50 450 × 300 × 20 80203 LT50-10 100 〇 81 × 22 × 10 50 450 × 300 × 15 80204 LT50-11 100 〇 53 × 41 × 10 50 450 × 300 × 15 7
Page8

ポケット寸法 トレー外寸法 NO. 製品番号 入 数 材 質 厚 み 段積み ポケット数 縦×横×深さ 形 状 縦×横×高さ 80205 LT50-12 100 〇 40 × 40 × 25 丸 50 450 × 300 × 45 80206 LT50-13 100 〇 44 × 44 × 10 丸 50 450 × 300 × 15 80207 LT50-14 100 × 42 × 42 × 26 丸 50 450 × 300 × 45 80208 LT50-15 100 × 82 × 25 × 15 50 450 × 300 × 20 80209 LT50-16 100 〇 40 × 40 × 16 丸 50 450 × 300 × 21 80210 LT50-17 100 〇 67 × 30 × 8 50 450 × 300 × 13 80211 LT50-18 100 〇 48 × 35 × 28 50 450 × 300 × 33 80212 LT60-1 100 × 43 × 36 × 24 60 450 × 300 × 30 80213 LT60-2 100 × 50 × 30 × 20 60 450 × 300 × 25 80214 LT60-3 100 × 66 × 24 × 20 60 450 × 300 × 25 80215 LT60-4 100 × 44 × 38 × 10 60 450 × 300 × 15 80216 LT60-5 100 × 41 × 36 × 30 60 450 × 300 × 35 80217 LT60-6 100 × 44 × 37 × 15 60 450 × 300 × 20 80218 LT60-7 100 × 80 × 19 × 21 60 450 × 300 × 25 80219 LT60-8 100 × 43 × 37 × 20 60 450 × 300 × 25 80220 LT60-9 100 △ 67 × 24 × 10 60 450 × 300 × 15 80221 LT60-10 100 〇 90 × 18 × 11.5 60 450 × 300 × 16.5 80222 LT60-12 100 〇 66 × 24 × 20 60 450 × 300 × 25 80223 LT60-13 100 〇 43 × 37 × 22 60 450 × 300 × 27 80224 LT60-14 100 〇 41 × 36 × 33 60 450 × 300 × 38 80225 LT75-1 100 × 51 × 25 × 15 75 450 × 300 × 21 80226 LT75-2 100 × 50 × 23 × 20 75 450 × 300 × 25 80227 LT75-3 100 〇 54 × 24 × 15 75 450 × 300 × 20 80228 LT80-1 100 × 38 × 31 × 17 80 450 × 300 × 21 80229 LT80-2 100 × 50 × 22 × 22 80 450 × 300 × 26 80230 LT80-3 100 × 37 × 30 × 23 80 450 × 300 × 30 80231 LT80-4 100 〇 50 × 24 × 10 80 450 × 300 × 15 80232 LT80-5 100 〇 62 × 17 × 20 80 450 × 300 × 25 80233 LT80-6 100 〇 66 × 17 × 15 80 450 × 300 × 20 80234 LT80-7 100 〇 30 × 30 × 30 80 450 × 300 × 35 T 規格材質一覧より 80235 LT80-8 100 〇 33 × 33 × 20 丸 80 450 × 300 × 25 選定して下さい 80236 LT80-9 100 〇 37 × 31 × 20 80 450 × 300 × 25 80237 LT80-10 100 △ 34 × 34 × 10 丸 80 450 × 300 × 15 80238 LT80-11 100 〇 34 × 34 × 28 丸 80 450 × 300 × 33 80239 LT100-1 100 × 37 × 24 × 12 100 450 × 300 × 16 80240 LT100-2 100 △ 38 × 21 × 25 100 450 × 300 × 25 80241 LT100-3 100 × 37 × 24 × 16 100 450 × 300 × 20 80242 LT100-4 100 △ 52 × 18 × 10 100 450 × 300 × 15 80243 LT100-5 100 〇 52 × 18 × 15 100 450 × 300 × 20 80244 LT100-6 100 〇 52 × 18 × 5 100 450 × 300 × 10 80245 LT100-7 100 〇 81 × 10 × 10 100 450 × 300 × 15 80246 LT100-8 100 〇 81 × 10 × 5 100 450 × 300 × 10 80247 LT100-9 100 △ 64 × 13 × 10 100 450 × 300 × 15 80248 LT100-11 100 △ 29 × 29 × 20 丸 100 450 × 300 × 25 80249 LT120-1 100 × 32 × 24 × 15 120 450 × 300 × 20 80250 LT120-2 100 〇 38 × 19 × 13 120 450 × 300 × 20 80251 LT120-3 100 〇 31 × 24 × 18 120 450 × 300 × 25 80252 LT125-2 100 △ 52 × 13 × 6 125 450 × 300 × 12 80253 LT125-3 100 〇 48 × 13 × 10 125 450 × 300 × 15 80254 LT150-1 100 × 25 × 24 × 15 150 450 × 300 × 20 80255 LT150-2 100 × 27 × 27 × 6 150 450 × 300 × 11 80256 LT150-3 100 × 26 × 26 × 10 150 450 × 300 × 15 80257 LT150-4 100 × 24 × 23 × 20 150 450 × 300 × 25 80258 LT150-6 100 〇 25 × 24 × 15 150 450 × 300 × 20 80259 LT200-1 100 × 24 × 17 × 12 200 450 × 300 × 17 80260 LT200-2 100 〇 25 × 20 × 10 200 450 × 300 × 15 80261 LT200-3 100 〇 24 × 18 × 8 200 450 × 300 × 13 80262 LT240-1 100 × 19 × 17 × 11 240 450 × 300 × 15 80263 LT250-1 100 × 22 × 16 × 10 250 450 × 300 × 10 80264 LT300-1 100 〇 19 × 15 × 13 300 450 × 300 × 18 80265 LT400-1 100 〇 15 × 12 × 8 400 450 × 300 × 11 8
Page9

サンボックス #6B 水抜き孔無・有 格子リブ サンボックス #9B 格子リブ サンボックス #12-4 格子リブ 内容量 外寸 361 × 272 × 95㎜ 内容量 外寸 361 × 272 × 126㎜ 内容量 外寸 364 × 271 × 165㎜ 6.7ℓ 内寸 317 × 242 × 90㎜ 有効内寸 310 × 235 × 83㎜ 8.8ℓ 内寸 315 × 240 × 120㎜ 有効内寸 306 × 231 × 112㎜ 11.4ℓ 内寸 315 × 240 × 157㎜ 有効内寸 307 × 232 × 147㎜ 色相 無 / ブルー、ライトグレー、イエロー 有 / ブルー ブルー、ライトグレー、オレンジ、グリーン、 色相 色相 ブルー、ライトグレー カード差し 両短辺 13、21 型 グレー、イエロー カード差し 両短辺 9L 型 カード差し 両短辺 2、4、9M 型 (2、4 型は熱カシメ ) フタ(700104、700818) オプション フタ(700104、700818) フタ(700104、700818) パチン錠(B タイプ) オプション パチン錠(A、B、C タイプ) オプション パチン錠(B タイプ) サンボックス #9B シリーズ 嵌合商品 サンボックス #9B シリーズ 嵌合商品 サンボックス #9G サンボックス #9G、サンバケット #2N 嵌合商品 サンボックス #9B シリーズ A3-PAT サイズ 455 × 305㎜ 販売単位 50 枚 型式 パッド 材質 K5・A フルート A3-250 A4-250 A4-PAT 内寸 460 × 310 × 250㎜ 内寸 310 × 220 × 250㎜ サイズ 305 × 215㎜ 販売単位 10 枚 販売単位 10 枚 販売単位 50 枚 型式 A 式ケース 型式 A 式ケース 型式 パッド 材質 K5・A フルート 材質 K5・A フルート 材質 K5・A フルート ポケット寸法 トレー外寸法 NO. 製品番号 入 数 材 質 厚 み 段積み ポケット数 縦×横×深さ 形 状 縦×横×高さ 81060 MTX-1 フタ 100 15H 300 × 210 × 18 81061 MTX-2 フタ 100 10H 300 × 210 × 16 81062 MTX-3 フタ 100 16H 300 × 210 × 14 81063 MTX-4 フタ 100 12H 300 × 210 × 12 80266 MT2-1 100 T 規格材質一覧より × 190 × 130 × 30 2 300 × 210 × 35 80267 MT4-1 100 選定して下さい × 130 × 85 × 30 4 300 × 210 × 35 80268 MT4-2 100 〇 134 × 89 × 25 4 300 × 210 × 30 80269 MT5-1 100 〇 188 × 50 × 20 5 300 × 210 × 25 80270 MT6-1 100 〇 90 × 86 × 25 6 300 × 210 × 30 80271 MT6-2 100 〇 136 × 56 × 25 6 300 × 210 × 30 9
Page10

ポケット寸法 トレー外寸法 NO. 製品番号 入 数 材 質 厚 み 段積み ポケット数 縦×横×深さ 形 状 縦×横×高さ 80272 MT6-3 100 〇 85 × 85 × 10 6 300 × 210 × 15 80273 MT6-4 100 〇 130 × 50 × 40 6 300 × 210 × 45 80274 MT6-5 100 〇 80 × 70 × 35 6 300 × 210 × 40 80275 MT6-6 100 〇 190 × 42 × 20 6 300 × 210 × 25 80276 MT6-7 100 〇 170 × 35 × 35 6 300 × 210 × 40 80277 MT8-1 100 × 90 × 64 × 25 8 300 × 210 × 30 80278 MT8-2 100 △ 270 × 18 × 23 8 300 × 210 × 23 80279 MT8-3 100 × 70 × 70 × 45 丸 8 300 × 210 × 45 80280 MT8-4 100 ○ 130 × 40 × 10 8 300 × 210 × 15 80281 MT8-5 100 ○ 69 × 69 × 15 丸 8 300 × 210 × 18 80282 MT8-6 100 × 67 × 67 × 35 丸 8 300 × 210 × 35 80283 MT8-7 100 ○ 70 × 70 × 17 丸 8 300 × 210 × 20 80284 MT8-8 100 ○ 93 × 67 × 15 8 300 × 210 × 20 80285 MT10-1 100 × 90 × 47 × 30 10 300 × 210 × 35 80286 MT10-2 100 × 85 × 50 × 15 10 300 × 210 × 20 80287 MT10-3 100 △ 180 × 21 × 25 10 300 × 210 × 25 80288 MT10-4 100 △ 270 × 14 × 19 10 300 × 210 × 20 80289 MT10-5 100 △ 64 × 64 × 10 丸 10 300 × 210 × 12 80290 MT10-6 100 △ 95 × 50 × 8 10 300 × 210 × 18 80291 MT10-7 100 ○ 181 × 16 × 17 10 300 × 210 × 20 80292 MT10-8 100 △ 85 × 48 × 10 10 300 × 210 × 10 80293 MT10-9 100 ○ 85 × 48 × 15 10 300 × 210 × 15 80294 MT10-10 100 △ 85 × 48 × 20 10 300 × 210 × 20 80295 MT10-11 100 △ 85 × 48 × 25 10 300 × 210 × 25 80296 MT10-12 100 ○ 130 × 31 × 25 10 300 × 210 × 25 80297 MT10-13 100 △ 131 × 30 × 30 10 300 × 210 × 30 80298 MT10-14 100 △ 131 × 29 × 35 10 300 × 210 × 35 80299 MT10-15 100 △ 131 × 30 × 20 10 300 × 210 × 20 80300 MT10-16 100 T 規格材質一覧より △ 200 × 22 × 15 10 300 × 210 × 15 80301 MT10-17 100 選定して下さい △ 198 × 22 × 20 10 300 × 210 × 20 80302 MT10-18 100 ○ 190 × 23 × 20 10 300 × 210 × 25 80303 MT12-1 100 × 66 × 60 × 20 12 300 × 210 × 25 80304 MT12-2 100 × 90 × 43.5 × 20 12 300 × 210 × 25 80305 MT12-3 100 △ 59 × 59 × 12 丸 12 300 × 210 × 12 80306 MT12-4 100 ○ 125 × 25 × 18 12 300 × 210 × 23 80307 MT12-5 100 ○ 52 × 52 × 33 丸 12 300 × 210 × 38 80308 MT12-6 100 ○ 60 × 60 × 33 丸 12 300 × 210 × 38 80309 MT15-1 100 ○ 60 × 49 × 20 15 300 × 210 × 25 80310 MT15-2 100 × 88 × 34 × 20 15 300 × 210 × 25 80311 MT15-3 100 × 88 × 34 × 25 15 300 × 210 × 30 80312 MT15-4 100 ○ 88 × 34 × 15 15 300 × 210 × 20 80313 MT15-5 100 ○ 176 × 14 × 15 15 300 × 210 × 20 80314 MT15-6 100 ○ 57 × 43 × 35 15 300 × 210 × 40 80315 MT15-7 100 ○ 84 × 31 × 36 15 300 × 210 × 40 80316 MT15-8 100 △ 180 × 15 × 15 15 300 × 210 × 15 80317 MT15-9 100 △ 61 × 54 × 8 15 300 × 210 × 13 80318 MT15-10 100 × 85 × 31 × 23 15 300 × 210 × 85 80319 MT16-1 100 × 66 × 43 × 20 16 300 × 210 × 25 80320 MT16-2 100 ○ 135 × 23 × 10 16 300 × 210 × 15 80321 MT16-3 100 ○ 62 × 39 × 30 16 300 × 210 × 35 80322 MT16-4 100 ○ 135 × 22 × 20 16 300 × 210 × 25 80323 MT18-1 100 × 58 × 40 × 25 18 300 × 210 × 30 80324 MT18-2 100 △ 57 × 39 × 25 18 300 × 210 × 25 80325 MT20-1 100 × 51 × 41 × 21 20 300 × 210 × 26 80326 MT20-2 100 × 65 × 35 × 15 20 300 × 210 × 20 80327 MT20-3 100 × 87 × 22 × 20 20 300 × 210 × 26 80328 MT20-4 100 × 135 × 16 × 12 20 300 × 210 × 17 80329 MT20-5 100 × 90 × 23 × 20 20 300 × 210 × 25 10
Page11

ポケット寸法 トレー外寸法 NO. 製品番号 入 数 材 質 厚 み 段積み ポケット数 縦×横×深さ 形 状 縦×横×高さ 80330 MT20-6 100 △ 43 × 38 × 20 20 300 × 210 × 20 80331 MT20-7 100 ○ 90 × 25 × 15 20 300 × 210 × 20 80332 MT20-8 100 ○ 92 × 23 × 20 20 300 × 210 × 25 80333 MT20-9 100 × 146 × 12 × 8 20 300 × 210 × 17 80334 MT20-10 100 ○ 64 × 26 × 20 20 300 × 210 × 32 80335 MT20-11 100 ○ 194 × 11 × 10 20 300 × 210 × 15 80336 MT20-12 100 ○ 45 × 41 × 32 20 300 × 210 × 37 80337 MT20-13 100 ○ 85 × 16 × 14 20 300 × 210 × 20 80338 MT20-14 100 ○ 99 × 22 × 5 20 300 × 210 × 10 80339 MT20-15 100 × 52 × 41 × 10 20 300 × 210 × 15 80340 MT20-16 100 ○ 113 × 15 × 6 ※ 20 300 × 210 × 13 80341 MT20-17 100 △ 43 × 38 × 25 20 300 × 210 × 25 80342 MT20-18 100 △ 47 × 39 × 40 20 300 × 210 × 40 80343 MT20-19 100 ○ 50 × 42 × 7 20 300 × 210 × 12 80344 MT20-20 100 × 45 × 41 × 27 20 300 × 210 × 32 80345 MT20-21 100 ○ 88 × 21 × 10 20 300 × 210 × 15 80346 MT20-22 100 ○ 65 × 24 × 8 ※ 20 300 × 210 × 13 80347 MT20-23 100 × 65 × 35 × 10 20 300 × 210 × 15 80348 MT20-24 100 ○ 62 × 30 × 30 20 300 × 210 × 35 80349 MT20-25 100 ○ 52 × 46 × 7 20 300 × 210 × 12 80350 MT20-26 100 △ 48 × 44 × 25 20 300 × 210 × 25 80351 MT20-27 100 △ 55 × 44 × 8 20 300 × 210 × 13 80352 MT20-28 100 ○ 68 × 32 × 8 20 300 × 210 × 13 80353 MT20-29 100 ○ 53 × 39 × 8 20 300 × 210 × 13 80354 MT20-30 100 ○ 46 × 42 × 7 ※ 20 300 × 210 × 12 80355 MT20-31 100 △ 55 × 44 × 8 20 300 × 210 × 15 80356 MT24-1 100 × 43 × 43 × 10 24 300 × 210 × 15 80357 MT24-2 100 × 41 × 41 × 20 24 300 × 210 × 25 80358 MT24-3 100 T 規格材質一覧より ○ 41 × 41 × 15 24 300 × 210 × 20 80359 MT24-4 100 選定して下さい ○ 56 × 28 × 26 24 300 × 210 × 30 80360 MT24-5 100 ○ 34 × 34 × 18.5 24 300 × 210 × 43 80361 MT24-6 100 ○ 66 × 25 × 20 24 300 × 210 × 25 80362 MT24-7 100 ○ 35 × 35 × 40 24 300 × 210 × 45 80363 MT24-8 100 ○ 43 × 43 × 20 丸 24 300 × 210 × 25 80364 MT25-1 100 × 51 × 31 × 16 25 300 × 210 × 21 80365 MT25-2 100 × 51 × 31 × 25 25 300 × 210 × 30 80366 MT25-3 100 × 190 × 8 × 6 ※ 25 300 × 210 × 10 80367 MT25-4 100 ○ 50 × 35 × 5 25 300 × 210 × 10 80368 MT25-5 100 ○ 45 × 32 × 32 25 300 × 210 × 36 80369 MT25-6 100 ○ 50 × 35 × 10 25 300 × 210 × 15 80370 MT25-7 100 △ 50 × 32 × 25 25 300 × 210 × 25 80371 MT25-10 100 ○ 51 × 31 × 16 25 300 × 210 × 21 80372 MT30-1 100 × 42 × 32 × 16 30 300 × 210 × 21 80373 MT30-2 100 × 41 × 30 × 24 30 300 × 210 × 30 80374 MT30-3 100 × 42 × 37 × 13 30 300 × 210 × 20 80375 MT30-4 100 × 58 × 25 × 15 30 300 × 210 × 20 80376 MT30-5 100 × 40 × 32 × 30 30 300 × 210 × 35 80377 MT30-6 100 ○ 41 × 35 × 8.5 30 300 × 210 × 13.5 80378 MT30-7 100 ○ 50 × 25 × 20 30 300 × 210 × 30 80379 MT30-8 100 △ 91 × 15 × 17 30 300 × 210 × 22 80380 MT30-9 100 △ 43 × 32 × 20 30 300 × 210 × 20 80381 MT30-10 100 ○ 39 × 39 × 20 丸 30 300 × 210 × 25 80382 MT30-11 100 ○ 30 × 30 × 20 丸 30 300 × 210 × 25 80383 MT30-12 100 ○ 32 × 32 × 16 丸 30 300 × 210 × 20 80384 MT30-13 100 ○ 95 × 15 × 15 30 300 × 210 × 20 80385 MT30-14 100 × 40 × 32 × 35 30 300 × 210 × 40 80386 MT30-15 100 ○ 38 × 38 × 25 丸 30 300 × 210 × 30 80387 MT30-16 100 ○ 95 × 15 × 10 30 300 × 210 × 15 ※詳しい形状は図面でご確認下さい。 11
Page12

ポケット寸法 トレー外寸法 NO. 製品番号 入 数 材 質 厚 み 段積み ポケット数 縦×横×深さ 形 状 縦×横×高さ 80388 MT30-17 100 ○ 176 × 7 × 7 30 300 × 210 × 12 80389 MT35-1 100 ○ 35 × 35 × 20 35 300 × 210 × 25 80390 MT40-1 100 × 32 × 31 × 15 40 300 × 210 × 20 80391 MT40-2 100 × 42 × 24 × 12 40 300 × 210 × 17 80392 MT40-3 100 × 51 × 19 × 17 40 300 × 210 × 21 80393 MT40-4 100 × 42 × 23 × 20 40 300 × 210 × 25 80394 MT40-5 100 × 66 × 16 × 18 40 300 × 210 × 25 80395 MT40-6 100 × 66 × 16 × 15 40 300 × 210 × 20 80396 MT40-7 100 × 66 × 16 × 10 40 300 × 210 × 15 80397 MT40-8 100 ○ 66 × 15 × 12 40 300 × 210 × 18 80398 MT40-9 100 △ 43 × 23 × 22 40 300 × 210 × 27 80399 MT40-10 100 △ 50 × 19 × 12 40 300 × 210 × 15 80400 MT40-11 100 ○ 31 × 31 × 25 40 300 × 210 × 30 80401 MT40-12 100 △ 34 × 30 × 15 40 300 × 210 × 15 80402 MT40-13 100 × 37 × 35 × 7 40 300 × 210 × 8 80403 MT40-14 100 ○ 30 × 30 × 30 40 300 × 210 × 35 80404 MT40-15 100 ○ 31 × 31 × 9 40 300 × 210 × 14 80405 MT40-16 100 △ 84 × 11 × 16 40 300 × 210 × 16 80406 MT40-17 100 ○ 44 × 25 × 8 40 300 × 210 × 13 80407 MT40-18 100 ○ 32 × 28 × 18 40 300 × 210 × 23 80408 MT40-19 100 ○ 69 × 16 × 5 40 300 × 210 × 10 80409 MT40-20 100 ○ 50 × 17 × 15 40 300 × 210 × 18 80410 MT40-21 100 ○ 50 × 17 × 8 40 300 × 210 × 11 80411 MT50-1 100 × 32 × 24 × 12 50 300 × 210 × 17 80412 MT50-2 100 × 32 × 23 × 22 50 300 × 210 × 26 80413 MT50-3 100 × 51 × 15 × 12 50 300 × 210 × 20 80414 MT50-4 100 × 34 × 24 × 18 50 300 × 210 × 21 80415 MT50-5 100 × 36 × 25 × 16 50 300 × 210 × 16 80416 MT50-6 100 T 規格材質一覧より × 52 × 15 × 15 50 300 × 210 × 20 80417 MT50-7 100 選定して下さい ○ 54 × 16 × 10 50 300 × 210 × 15 80418 MT50-11 100 ○ 33 × 24 × 6 50 300 × 210 × 15 80419 MT50-12 100 ○ 32 × 25 × 10 50 300 × 210 × 15 80420 MT50-13 100 ○ 34 × 26 × 15 50 300 × 210 × 20 80421 MT50-14 100 ○ 27 × 27 × 5 丸 50 300 × 210 × 13 80422 MT50-15 100 ○ 30 × 30 × 7 丸 50 300 × 210 × 11 80423 MT50-16 100 ○ 54 × 15 × 5 ※ 50 300 × 210 × 11 80424 MT50-17 100 ○ 33 × 21 × 7 50 300 × 210 × 12 80425 MT50-18 100 △ 35 × 23 × 20 50 300 × 210 × 22 80426 MT50-19 100 △ 32 × 23 × 19 50 300 × 210 × 20 80427 MT50-20 100 △ 25 × 7 × 12 50 300 × 210 × 35 80428 MT60-1 100 × 28 × 24 × 10 60 300 × 210 × 15 80429 MT60-2 100 × 28 × 24 × 15 60 300 × 210 × 20 80430 MT60-3 100 × 45 × 15 × 10 60 300 × 210 × 15 80431 MT60-4 100 × 45 × 15 × 15 60 300 × 210 × 20 80432 MT60-5 100 × 34 × 18 × 20 60 300 × 210 × 25 80433 MT60-6 100 ○ 25 × 25 × 20 60 300 × 210 × 25 80434 MT60-7 100 ○ 25 × 25 × 15 60 300 × 210 × 20 80435 MT60-8 100 ○ 25 × 25 × 10 60 300 × 210 × 15 80436 MT60-9 100 △ 51 × 11 × 7 60 300 × 210 × 13 80437 MT60-10 100 △ 51 × 12 × 10 60 300 × 210 × 15 80438 MT60-11 100 ○ 26 × 23 × 10 60 300 × 210 × 15 80439 MT60-12 100 ○ 44 × 15 × 6 60 300 × 210 × 13 80440 MT60-13 100 ○ 57 × 8 × 4 ※ 60 300 × 210 × 10 80441 MT60-14 100 ○ 25 × 25 × 7 丸 60 300 × 210 × 11 80442 MT60-15 100 ○ 26 × 23 × 6 60 300 × 210 × 11 80443 MT75-1 100 × 36 × 15 × 15 75 300 × 210 × 20 80444 MT75-2 100 ○ 54 × 10 × 7 75 300 × 210 × 12 80445 MT75-3 100 ○ 60 × 8 × 8 75 300 × 210 × 13 12 ※詳しい形状は図面でご確認下さい。
Page13

ポケット寸法 トレー外寸法 NO. 製品番号 入 数 材 質 厚 み 段積み ポケット数 縦×横×深さ 形 状 縦×横×高さ 80446 MT80-1 100 × 24 × 20 × 15 80 300 × 210 × 20 80447 MT80-2 100 × 35 × 14 × 15 80 300 × 210 × 20 80448 MT80-3 100 ○ 32 × 15 × 8 80 300 × 210 × 13 80449 MT80-4 100 × 24 × 20 × 10 80 300 × 210 × 15 80450 MT80-5 100 △ 23 × 19 × 20 80 300 × 210 × 20 80451 MT80-6 100 △ 44 × 11 × 12 80 300 × 210 × 15 80452 MT80-7 100 △ 37 × 8 × 6 ※ 80 300 × 210 × 10 80453 MT80-8 100 △ 35 × 14 × 8 80 300 × 210 × 10 80454 MT80-9 100 △ 23 × 19 × 12 80 300 × 210 × 15 80455 MT80-10 100 △ 30 × 15 × 8 80 300 × 210 × 13 80456 MT80-11 100 △ 25.5 × 20 × 18 80 300 × 210 × 18 80457 MT100-1 100 × 35 × 11 × 10 100 300 × 210 × 15 80458 MT100-2 100 × 24 × 16 × 10 100 300 × 210 × 15 80459 MT100-3 100 × 36 × 11 × 13 100 300 × 210 × 18 80460 MT100-4 100 ○ 20 × 13 × 12 100 300 × 210 × 23 80461 MT100-5 100 × 24 × 16 × 18 100 300 × 210 × 23 80462 MT100-6 100 ○ 22 × 14 × 10 100 300 × 210 × 22 80463 MT100-8 100 ○ 42 × 7 × 7 ※ 100 300 × 210 × 15 80464 MT100-10 100 △ 36 × 11 × 9 100 300 × 210 × 10 80465 MT100-11 100 △ 45 × 8 × 8 100 300 × 210 × 10 80466 MT100-12 100 ○ 11 × 11 × 8 丸 100 300 × 210 × 20 80467 MT100-14 100 ○ 20 × 20 × 5 丸 100 300 × 210 × 12 80468 MT100-15 100 △ 19 × 19 × 15 丸 100 300 × 210 × 20 80469 MT100-16 100 ○ 25 × 16 × 6 100 300 × 210 × 11 T 規格材質一覧より 80470 MT100-18 100 ○ 38 × 12 × 5 100 300 × 210 × 10 選定して下さい 80471 MT100-19 100 △ 21 × 15 × 15 100 300 × 210 × 15 80472 MT100-20 100 ○ 26 × 15 × 7 100 300 × 210 × 12 80473 MT120-1 100 × 20 × 16 × 12 120 300 × 210 × 17 80474 MT120-2 100 ○ 20 × 15 × 15 120 300 × 210 × 20 80475 MT120-3 100 △ 17.5 × 17.5 × 8 丸 120 300 × 210 × 10 80476 MT120-4 100 ○ 27 × 11 × 11 120 300 × 210 × 15 80477 MT120-5 100 △ 22 × 17 × 8 120 300 × 210 × 12 80478 MT120-6 100 ○ 19 × 17 × 12 120 300 × 210 × 17 80479 MT150-1 100 × 16 × 15 × 4 150 300 × 210 × 8 80480 MT150-2 100 ○ 15 × 15 × 10 150 300 × 210 × 15 80481 MT150-3 100 △ 16 × 14 × 13 150 300 × 210 × 13 80482 MT150-4 100 ○ 16 × 16 × 6 150 300 × 210 × 11 80483 MT150-5 100 ○ 26 × 11 × 5 150 300 × 210 × 12 80484 MT150-6 100 ○ 26 × 11 × 7 150 300 × 210 × 12 80485 MT150-7 100 ○ 16 × 14 × 16 150 300 × 210 × 16 80486 MT200-2 100 × 15 × 10 × 8 200 300 × 210 × 13 80487 MT200-3 100 △ 16 × 11 × 8 200 300 × 210 × 15 80488 MT200-4 100 ○ 15 × 12 × 5 200 300 × 210 × 10 80489 MT250-1 100 ○ 15 × 8 × 6 250 300 × 210 × 11 80490 MT250-3 100 ○ 25 × 5 × 4 250 300 × 210 × 10 80491 MT300-1 100 ○ 11 × 10.5 × 7 300 300 × 210 × 12 80492 MT400-2 100 ○ 11 × 8.5 × 5 400 300 × 210 × 10 80493 MT500-1 100 ○ 7 × 6.5 × 5.5 500 300 × 210 × 10 80494 MT500-2 100 △ 7 × 6.5 × 5.5 500 300 × 210 × 25 ※詳しい形状は図面でご確認下さい。 13
Page14

サンボックス #6B 水抜き孔無・有 格子リブ サンボックス #9B 格子リブ サンボックス #12-4 格子リブ 内容量 外寸 361 × 272 × 95㎜ 内容量 外寸 361 × 272 × 126㎜ 内容量 外寸 364 × 271 × 165㎜ 6.7ℓ 内寸 317 × 242 × 90㎜ 8.8ℓ 内寸 315 × 240 × 120㎜ 有効内寸 310 × 235 × 83㎜ 11.4ℓ 内寸 315 × 240 × 157㎜ 有効内寸 306 × 231 × 112㎜ 有効内寸 307 × 232 × 147㎜ 色相 無 / ブルー、ライトグレー、イエロー 有 / ブルー ブルー、ライトグレー、オレンジ、グリーン、 色相 色相 ブルー、ライトグレー カード差し 両短辺 13、21 型 グレー、イエロー カード差し 両短辺 9L 型 カード差し 両短辺 2、4、9M 型 (2、4 型は熱カシメ ) フタ(700104、700818) オプション フタ(700104、700818) フタ(700104、700818) パチン錠(B タイプ) オプション パチン錠(A、B、C タイプ) オプション パチン錠(B タイプ) サンボックス #9B シリーズ 嵌合商品 サンボックス #9B シリーズ 嵌合商品 サンボックス #9G サンボックス #9G、サンバケット #2N 嵌合商品 サンボックス #9B シリーズ A3-PAT サイズ 455 × 305㎜ 販売単位 50 枚 型式 パッド 材質 K5・A フルート A3-250 A4-250 A4-PAT 内寸 460 × 310 × 250㎜ 内寸 310 × 220 × 250㎜ サイズ 305 × 215㎜ 販売単位 10 枚 販売単位 10 枚 販売単位 50 枚 型式 A 式ケース 型式 A 式ケース 型式 パッド 材質 K5・A フルート 材質 K5・A フルート 材質 K5・A フルート ポケット寸法 トレー外寸法 NO. 製品番号 入 数 材 質 厚 み 段積み ポケット数 縦×横×深さ 形 状 縦×横×高さ 81064 STX-2 フタ 100 ① ⑥ 20H 205 × 145 × 11 81065 STX-3 フタ 100 ① ⑥ 15H 205 × 145 × 11 80495 ST2-1 100 ① ⑥ ○ 125 × 89 × 20 2 205 × 145 × 25 80496 ST4-1 100 ① ③ ④ ⑥ ⑨ ○ 88 × 62 × 15 4 205 × 145 × 20 80497 ST5-1 100 ① ⑥ × 189 × 21 × 4 5 205 × 145 × 10 80498 ST6-1 100 ① ⑥ ○ 62 × 56 × 15 6 205 × 145 × 20 14
Page15

ポケット寸法 トレー外寸法 NO. 製品番号 入 数 材 質 厚 み 段積み ポケット数 縦×横×深さ 形 状 縦×横×高さ 80499 ST6-2 100 ① ③ ④ ⑥ ⑨ ○ 130 × 25 × 15 6 205 × 145 × 20 80500 ST8-1 100 ① ⑥ ○ 62 × 41 × 15 8 205 × 145 × 20 80501 ST10-1 100 ① ③ ④ ⑥ ⑨ ○ 110 × 12 × 8 10 205 × 145 × 17 80502 ST12-1 100 ① ③ ④ ⑥ ⑨ ○ 41 × 39 × 15 12 205 × 145 × 20 80503 ST20-1 100 ① ③ ④ ⑥ ⑨ ○ 36 × 30 × 17 20 205 × 145 × 22 80504 ST20-11 100 ① ⑥ × 90 × 10 × 5.5 20 205 × 145 × 15 80505 ST20-12 100 ① ⑥ × 62 × 15.5 × 16 20 205 × 145 × 21 80506 ST25-1 100 ① ③ ④ ⑥ ⑨ ○ 36 × 23 × 17 25 205 × 145 × 22 80507 ST25-2 100 ① ⑥ ○ 28 × 28 × 7 丸 25 205 × 145 × 8 80508 ST25-3 100 ① ③ ④ ⑥ ⑨ ○ 35 × 24 × 8 25 205 × 145 × 13 80509 ST30-1 100 ① ③ ④ ⑥ ⑨ ○ 25 × 25 × 10 30 205 × 145 × 15 80510 ST30-2 100 ① ③ ④ ⑥ ⑨ ○ 45 × 17 × 15 30 205 × 145 × 20 80511 ST30-11 100 ① ⑥ × 62 × 10 × 6 30 205 × 145 × 10 80512 ST30-12 100 ① ③ ④ ⑥ ⑨ × 125 × 5 × 4 30 205 × 145 × 10 80513 ST40-1 100 ① ③ ④ ⑥ ⑨ ○ 23 × 21.5 × 12 40 205 × 145 × 17 80514 ST40-2 100 ① ③ ④ ⑥ ⑨ ○ 30 × 16.5 × 12 40 205 × 145 × 17 80515 ST40-3 100 ① ③ ④ ⑥ ⑨ ○ 19 × 19 × 8 40 205 × 145 × 13 80516 ST40-4 100 ① ⑥ ○ 95 × 5 × 4 40 205 × 145 × 10 80517 ST50-1 100 ① ③ ④ ⑥ ⑨ × 24 × 17 × 12 50 205 × 145 × 15 80518 ST50-2 100 ① ③ ④ ⑥ ⑨ ○ 23 × 17 × 10 50 205 × 145 × 15 80519 ST50-3 100 ① ③ ④ ⑥ ⑨ × 22 × 15.5 × 15 50 205 × 145 × 18 80520 ST50-4 100 ① ③ ④ ⑥ ⑨ × 21.5 × 16 × 18 50 205 × 145 × 25 80521 ST50-7 100 ① ③ ④ ⑥ ⑨ × 36.5 × 10.5 × 10 50 205 × 145 × 15 80522 ST50-19 100 ① ⑥ ○ 14.5 × 11.5 × 12 50 205 × 145 × 17 80523 ST50-21 100 ① ③ ④ ⑥ ⑨ ○ 34.5 × 11.5 × 10 50 205 × 145 × 15 80524 ST50-24 100 ① ③ ④ ⑥ ⑨ ○ 21 × 16 × 14 50 205 × 145 × 19 80525 ST60-1 100 ① ⑥ ○ 18.5 × 15 × 13 60 205 × 145 × 20 80526 ST60-2 100 ① ③ ④ ⑥ ⑨ ○ 18.5 × 16 × 10 60 205 × 145 × 15 80527 ST60-3 100 ① ③ ④ ⑥ ⑨ ○ 18 × 12 × 10 60 205 × 145 × 14 80528 ST75-1 100 ① ③ ④ ⑥ ⑨ × 24 × 10 × 6 75 205 × 145 × 11 80529 ST75-2 100 ① ⑥ × 24 × 10 × 9 75 205 × 145 × 15 80530 ST80-1 100 ① ⑥ ○ 15 × 14.5 × 6 80 205 × 145 × 10 80531 ST80-2 100 ① ③ ④ ⑥ ⑨ ○ 15 × 14 × 10 80 205 × 145 × 15 80532 ST80-3 100 ① ③ ④ ⑥ ⑨ ○ 15 × 14.5 × 4.5 80 205 × 145 × 10 80533 ST100-1 100 ① ③ ④ ⑥ ⑨ ○ 17 × 12 × 8 100 205 × 145 × 12 80534 ST100-2 100 ① ③ ④ ⑥ ⑨ ○ 15.5 × 10.5 × 10 100 205 × 145 × 15 80535 ST100-4 100 ① ③ ④ ⑥ ⑨ ○ 15 × 12 × 6.5 100 205 × 145 × 11.5 80536 ST120-1 100 ① ③ ④ ⑥ ⑨ ○ 13 × 11 × 8 120 205 × 145 × 12 80537 ST120-2 100 ① ③ ④ ⑥ ⑨ ○ 17.5 × 8.5 × 6 120 205 × 145 × 10 80538 ST120-3 100 ① ⑥ ○ 20 × 5 × 3.5 120 205 × 145 × 8 80539 ST150-1 100 ① ③ ④ ⑥ ⑨ ○ 10.5 × 10.5 × 7 150 205 × 145 × 11 80540 ST150-2 100 ① ③ ④ ⑥ ⑨ ○ 10.5 × 10.5 × 4 150 205 × 145 × 8 80541 ST200-1 100 ① ③ ④ ⑥ ⑨ ○ 11.5 × 8.5 × 3 200 205 × 145 × 7 80542 ST200-2 100 ① ③ ④ ⑥ ⑨ ○ 11 × 8 × 6 200 205 × 145 × 8 80543 ST200-3 100 ① ⑥ ○ 12 × 9 × 4 200 205 × 145 × 6 80544 ST200-4 100 ① ⑥ ○ 12 × 9 × 5 200 205 × 145 × 6 80545 ST240-1 100 ① ⑥ ○ 9 × 8.5 × 5 240 205 × 145 × 10 80546 ST300-1 100 ① ⑥ ○ 7 × 6.5 × 5.5 300 205 × 145 × 8 80547 ST300-2 100 ① ⑥ ○ 7 × 6.5 × 4 300 205 × 145 × 8 80548 ST300-3 100 ① ⑥ △ 7 × 6 × 4 300 205 × 145 × 8 15
Page16

NEW T 規格の新商品発売開始! ポケットの横幅よりも深さのある設計になっています。 部品を寝かせずに立てて置く場合に役立ちます。 新たな深もの用トレーは枝番の後に D が付きます。 D が付くものは成型材厚が 0.8mm 専用となります。 材質は、4 種類から選ぶことが可能です。 ○ PPN(ポリプロピレンナチュラル)0.8mm ○ PSN(ポリスチレンナチュラル)0.8mm ○ PSS(ポリスチレン導電印刷)0.8mm ○ PSCE(ポリスチレン透明帯電防止)0.8mm LT40-26D LT60-15D LT80-12D LT100-12D ポケット寸法 トレー外寸法 NO. 製品番号 入 数 材 質 厚 み 段積み ポケット数 縦×横×深さ 形 状 縦×横×高さ 新商品 LT40-26D 100 PPN ○ 44 × 44 × 50H 40 450 × 300 × 55 新商品 LT60-15D 100 PSN ○ 34 × 34 × 42H 60 450 × 300 × 47 0.8mm限定 新商品 LT80-12D 100 PSS ○ 27 × 27 × 35H 80 450 × 300 × 40 新商品 LT100-12D 100 PSCE ○ 33 × 21 × 30H 100 450 × 300 × 35 16
Page17

NEW 18 品番を新しく追加! 細長い部品やコード類などに最適なトレーです。 材質は、T 規格の材質 9 種類から選ぶことができます(3 ページ参照) MT12-7 MT20-33 MT25-11 MT35-2 MT6-9 MT8-10 MT12-8 MT25-12 ポケット寸法 トレー外寸法 NO. 製品番号 入 数 材 質 厚 み 段積み ポケット数 縦×横×深さ 形 状 縦×横×高さ 新商品 MT6-8 100 ○ 286 × 19.5 × 22.5H 6 300 × 210 × 27.5 新商品 MT6-9 100 ○ 285 × 24 × 27H 6 300 × 210 × 32 新商品 MT8-9 100 ○ 195 × 24 × 27H 8 300 × 210 × 32 新商品 MT8-10 100 ○ 288 × 15 × 18H 8 300 × 210 × 23 新商品 MT10-19 100 ○ 196 × 19.5 × 22.5H 10 300 × 210 × 27.5 新商品 MT12-7 100 ○ 198 × 15 × 18H 12 300 × 210 × 23 新商品 MT12-8 100 T 規格材質一覧より ○ 290 × 10.5 × 13H 12 300 × 210 × 18 新商品 MT15-12 100 選定して下さい ○ 290 × 8.5 × 10H 15 300 × 210 × 15 新商品 MT20-32 100 ○ 200 × 10.5 × 13H 20 300 × 210 × 18 新商品 MT20-33 100 ○ 290 × 6.5 × 7H 20 300 × 210 × 12 新商品 MT25-11 100 ○ 200 × 8.5 × 10H 25 300 × 210 × 15 新商品 MT25-12 100 ○ 290 × 5.5 × 6H 25 300 × 210 × 10 新商品 MT30-18 100 ○ 200 × 6.5 × 7H 30 300 × 210 × 12 新商品 MT35-2 100 ○ 204 × 5.5 × 6H 35 300 × 210 × 10 17
Page18

NEW T 規格 レンズ用規格トレー① トレー外寸 205 × 145 (A5 サイズ ) ポケット 幅:6.5 ~ 30 ㎜ (0.25 ㎜ピッチで設定あります ) サイズ   30mm ~ 44 ㎜ ( ピッチの設定は不規則 ) 深さ 品番により変わります。 18
Page19

NEW T 規格 レンズ用規格トレー② トレー外寸 300 × 210 ㎜ (A4 サイズ ) ポケットサイズ 幅:18 ㎜~ 90 ㎜まで 深さ 幅の 1/2 サイズ 19
Page20

【改善前】 【改善後】 各部品メーカーごとに異なるサイズのダンボールに 規格部品トレーT規格 27種類 (A3サイズとA4サイズ )と バラ入れ梱包で納入される コンテナ #18-2C を採用し各部品メーカーに支給 入荷部品を検品後また箱に戻し、倉庫で箱単位で管理し、 トレー単位で管理、払い出しすることで員数管理ができ、 【員数管理】 バラで払い出しするが棚卸の時に部品数が合わないことがあった。 数量が一目でわかるようになりました。 1トレーの入り数が決まっているため数えやすい。 【棚卸作業】バラ梱包を1個ずつ数えていたため時間がかかった。 棚卸の誤差がなくなりました。 【コスト】 ダンボールは使い捨てで毎回コストがかかる。 通いで繰り返し使用できるためコストダウンできました。 またトレーは規格品のため金型代不要で初期投資額を抑えることができました。 【品質】 バラ梱包のため部品同士がぶつかり傷がつく。 トレー 1 ポケットに 1 部品のため部品同士がぶつからず傷がつかなくなりました。 20
