複数のワークに同時に熱圧着 ワークはキャリア供給
・高精度圧着による効率的な生産
・迅速なワーク切り替え
・小型モジュールFPC実装に最適
・ACF貼付装置（LS-02Z）及び搭載装置（MS-04Z）とのラインアップ
・安全仕様 CEマーキング準拠
◆詳細はカタログをダウンロードしてご覧下さい。
このカタログについて
| ドキュメント名 | コンスタントヒート熱圧着 熱圧着装置 BS-03Z |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 675.8Kb |
| 登録カテゴリ | |
| 取り扱い企業 | 株式会社大橋製作所 (この企業の取り扱いカタログ一覧) |

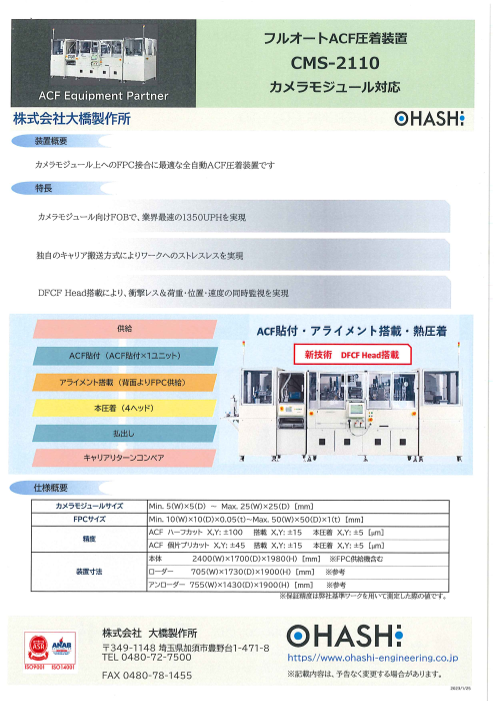

この企業の関連カタログ
このカタログの内容
Page1
熱圧着装置
BS-03Z
ACF Equipment Partner
株式会社大橋製作所
装置概要 コンスタントヒート
熱圧着
１． キャリア上にセットされた複数ワークをマルチヘッドで同時圧着する半自動装置
2． コンスタントヒート方式でヘッドを加熱し、標準で最大30mm迄の長さの圧着が可能
特長
ＦＯG、FOB、FOF等に適合した高精度圧着
品種切り替え時、ヒートツールはワンタッチ交換
仕様概要
キャリアサイズ Max. 250(W) × 400(D) [mm]
ツールサイズ Max. 30(W) x 8(D) [mm] ※カスタマイズ可
熱圧着個数 最大4ヘッド
圧着精度 ±10 [㎛]
800(W)×1000(D)×2080(H) [mm] ※シグナルタワー含む
装置寸法
約560 [kg]
※保証精度は弊社基準ワークを用いて測定した際の値です。
株式会社 大橋製作所
〒349-1148 埼玉県加須市豊野台1-471-8
https//www.ohashi-engineering.co.jp
TEL 0480-72-7500
FAX 0480-78-1455 ※記載内容は、予告なく変更する場合があります。
2023/1/25
Page2
Heat Bonder
BS-03Z
ACF Equipment Partner
OHASHI ENGINEERING CO., LTD.
Outline Heat Bonding with
１． Semi-automatic heat bonder can bonding maximum 4 Works Constant Heater
by 4 heads at the same time.
２． The head is heated by the constant heat method, and
bonding up to the length of 30 mm is possible as standard.
Feature
Highly accurate heat bonding is suitable for FOG,
FOB and FOF process.
One-touch exchange of heat tools when changing
products
Specification
Carrier size Max. 250(W) × 400(D) [mm]
Head size Max. 30(W) x 8(D) [mm] ※Customizable
Number of Head Max. 4
Bonding Accuracy ±10 [㎛]
800(W)×1000(D)×2080(H) [mm] ※with signal tower
Dimensions
Approx. 560 [kg]
※Accuracy is measured with our standard work.
OHASHI ENGINEERING CO., LTD.
1-471-8, Toyonodai, Kazo-city, Saitama, https//www.ohashi-engineering.co.jp
349-1148 Japan
TEL +81-480-72-7500/FAX +81-480-78-1455 Information in this catalog is subject to change
without notice.
2023/1/25
