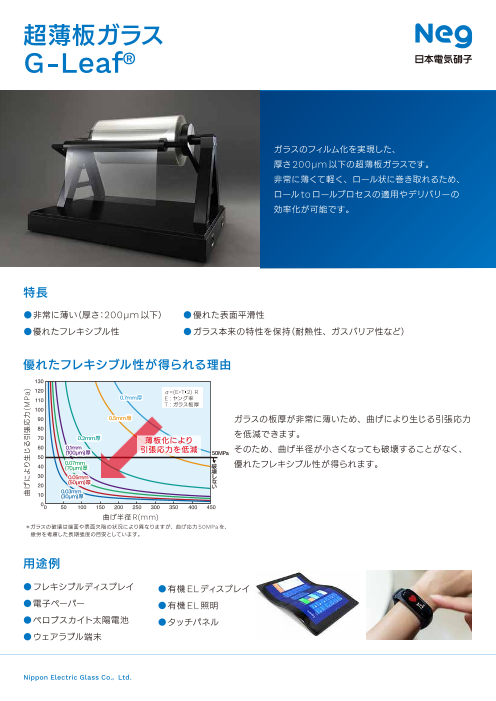

超薄板ガラス G-Leaf(R)

Page 1:ー 薄 さ で ガ ラ ス の 、そ の 先 へ！ーThin超 薄 板 ガ ラ スUltra Thin GlassTMT h i n n e r t h a n C o n v e n t i o n a l G l a s s !Glass that Goes beyond Glassガ ラ ス を 超 え る ガ ラ ス 薄  さ強  さ 軽  さThinTough Light成  膜Coating

Page 2:ガラスの薄さを追求し、新たなイノベーションに貢献！U l t r a T h i n G l a s s , K e y t o F u r t h e r I n n o v a t i o n s !Broad Uses from Information Terminals toEnvironmental Appliances情 報 端 末 か ら 環 境 ま で 、 幅 広 い 用 途ガラスの新たな可能性を拓くG-LeafTMの特長Features of G-LeafTM, Expanding the Possibilities of GlassBroad applications enabled, contributing to future societyG-LeafTMis extremely light, smooth and excellent in flexibility that makesthe glass bendable while keeping the conventional characteristics ofglass. G-Leaf TMis a new material expected to contribute to theadvancement of technologies and products in a wider range of fields.未来の社会へ貢献し、幅広い分野への応用が可能に薄さを追求して誕生した超薄板ガラスG-LeafTM。大変薄く、平滑で、ガラスなのに巻けるほど柔軟性に優れています。しかし、ガラスの優れた特性はそのままなので、より幅広い分野で技術や製品の進化に貢献できます。「ガラスは曲がらないもの」という概念を一新した、超薄板ガラスG-LeafTM。極限まで薄くしたことでフィルムのようにしなやかに曲がる、様々な可能性を秘めた次世代材料です。FlexibilityBecause of its ex treme thinness, G -Leaf T Mcan beflexibly bent like a film, demonstrating tremendouspotential.フレキシビリティガラス本来の特長であるガスバリア性を保持しているため、より幅広い分野での技術や製品の進化に貢献することが期待されています。Gas Barrier PropertiesSince G-LeafTMis maintaining gas barrier properties, it isexpected to contribute to the advancement of technologiesand products in a broad range of fields.Surface QualityFormed by overflow technology, G-LeafTMhas an extremelysmooth and flat surface.Shipping FormRolled-up forms are available.ガスバリア性オーバーフロー成形により非常に滑らかな表面を有します。表面品位※ガラスの破壊は端面や表面欠陥の状況により異なりますが、曲げ応力50MPaを、 疲労を考慮した長期強度の目安としています。※Glass breakage depends on defects located on edges and/or surface of glass substrates. In the above figure, 50MPa is considered to be the boundary between "broken" and "not broken" conditions.※G-LeafTMの透過度は、いずれも検出下限以下です。※Both the water vapor permission rate and oxygen transmittance rate are lower than minimum limit of detection.ロール形態も可能です。ご相談に応じます。オーバーフロー法（未研磨品）Ra=0.2nmNon-polished surface formedby overflow technologyRa=0.2nmPolished surfaceRa=0.5nm研磨品Ra=0.5nm□表面平滑性オーバーフロー法による特性Properties of Overflow TechnologySurface Smoothnessガラスの優れた特性Excellent Properties of Glass□光学特性□耐熱性Optical PropertiesHeat Resistance□電気絶縁性□耐候性Electrical InsulationWeather Resistance□ガスバリア性□化学的安定性GasBarrierPropertiesChemical Stability□フレキシビリティ □軽量化 □加工性超薄板化による特性Features Unique to Thin Sheet FormingFlexibility WorkabilityLightweight出荷形態有機EL照明薄くて軽く、ガスバリア性 の 高さから、湿 気に弱い有機EL素子をしっかり守ります。OLED LightingThin, light, and with excellent gas barrierper formance, G-LeafTMprotects OLEDdevices, which are sensitive to humidity.タッチパネルタッチセンサーフィルムの代替として。Touch PanelsAs an alternative to touch-sensor films.有機ELディスプレイガスバリア性・耐候性・表面平坦性などの強みを生かし、次世代ディスプレイの進化に貢献。OLED DisplaysExcellent gas barrier properties, weather-ability and surface flatness contribute todevelopment of next-generation displays.ウェアラブル端末軽く、フレキシブルな特長を活かし、次世代のウェアラブル端末として。Wearable TerminalsLightness and flexibility support next-generationwearable terminals.太陽電池薄くて軽く、気 体 も 水 分 も 通 さ な い の で、エネルギー分野の進化に。Solar CellsBeing thin and light, airtight and water-tight, G-LeafTMenables further advance-ment in the energy field.フレキシブルディスプレイ樹脂の代替として、フレキシブルなデバイスに。Flexible DisplaysAs an alternative to resin, it can be usedfor flexible devices.10410310210110010-110-210-310-410-510-610410310210110010-110-210-310-410-510-6G-Leaf TMG-Leaf TMg/（m2・day）検出下限Minimumlimit ofdetection水蒸気透過度Water Vapor Permeation Ratecm3/（m2・day）酸素透過度Oxygen Transmittance RatePET PEN PC PVAPET PEN PC PVA検出下限Minimumlimit ofdetection1005000 50 100 150 200 250曲げ半径R（mm） Curvature radius R (mm)σ=（E・T/2）/RE：Young’s ModulusT：Glass Thickness0.7mm thick0.5mm thick0.2mm（200μm）thick0.1mm（100μm）thick曲げにより生じる引張応力（MPa）300 350 400 450 50050MPa破壊しないDoesNotBreak0.07mm（70μm）thick0.05mm（50μm）thick0.03mm（30μm）thickBendingstressSID（The Society for Information Display）Display Week 2015〈Best in Show Awards〉薄さ数十ミクロンの先進ガラスG-LeafTMとは？オーバーフロー成形によって生まれた超薄板ガラスG-LeafTMは、厚さ0.2mm（200μm）以下の当社のガラスの総称です。G-LeafTMは、その先進性が高く評価され、数々の賞を受賞しています。What is G-LeafTM?Ultra thin glass G-LeafTM, which is under 0.2mm(200μm) thick, is a superiormaterial formed by overflow technology. It won many prizes around theworld.Glass that Goes beyond Glassガ ラ ス を 超 え る ガ ラ ス 薄  さ強  さ 軽  さThinTough Light成  膜Coating

Page 3:D002JCA 3C JAN’17©2017 Nippon Electric Glass Co., Ltd. Printed in Japanガラスに各種機能膜（ITO、反射防止、アンチグレア、防汚など）を施すこともできます。さらに、紫外線や赤外線だけをカットするなど、あらゆる分野への応用も可能。豊富なガラス材質や形状に成膜技術を加え、ガラスの可能性を最大限に生かした高付加価値ガラス材料を提供し、今後も新たな用途に対応していきます。Glass Coating Technology ─ Pursuing Possibilities in Glass UsesCoating with various functions (ITO, Anti-Reflection, Anti-Glare and Anti-Fingerprint)can be added to the glass. Application for various purposes, such as cutting onlyultraviolet rays or infrared rays, is also available. By adding the coatingtechnologies to an abundant range of glass materials and shapes, we will providehigh value-added glass materials that can satisfy various new purposes.ガラス成膜技術 ─ ガラスの用途や可能性の追求G-LeafTMには「葉（leaf）のような薄さと軽さを持ち、環境にもやさしいガラス（グリーンガラス）」という意味が込められています。G-Leaf TMis derived from a desireto create a green, environmental-ly friendly glass that is as thin andlight as a leaf.超薄 板ガラスガラスコード密度熱膨張係数歪点ヤング率ポアソン比体積抵抗率 Logρ誘電率tanδ透過率屈折率（nd）耐薬品性アルカリ酸化物含有量As,Sb含有量30∼380℃350℃1MHz,RT1MHz,RTλ=550nm587.6nm10% HCI（80℃-60min）63 BHF（20℃-3min）× 103kg/m3× 10-7/K℃GPaΩ・cm%wt%wt%OA-10G2.4638650730.212.05.30.001921.52表面変質なし表面変質なし0.1以下非含有（0.1未満）G l a s s / G r e e nL i g h t w e i g h te c o l o g i c a la d v a n c e df l e x i b l eGlass CodeDensityThermal Expansion CoefficientStrain PointYoung’s ModulusPoisson’s RatioVolume Resistivity LogρDielectric ConstanttanδLight TransmittanceRefractive Index (nd)Chemical DurabilityNo Visual ChangeNo Visual ChangeAlkali Oxide Content 0.1 max.As, Sb Content Less than 0.1ITO膜付きG-LeafTMロールwww.neg.co.jp/Nippon Electric Glass（Korea）Co., Ltd.68-20, 3-gil, Suchul-daero, Gumi-si, Gyeongsangbuk-do, Korea 39266Phone：（82）54-462-7200 Fax：（82）54-462-7201日本電気硝子株式会社〒532-0003 大阪市淀川区宮原4-1-14 住友生命新大阪北ビル10FTel：06-6399-2711 Fax：06-6399-2731Nippon Electric Glass Co., Ltd.1-14, Miyahara 4-chome, Yodogawa-ku, Osaka 532-0003, JapanPhone：（81）6-6399-2711 Fax：（81）6-6399-2731TMITO Coated Ultra Thin Glass RollG-LeafTMPaju Electric Glass Co., Ltd.1695-35, Bangchon-ro, Munsan-eup, Paju-si, Gyeonggi-do, Korea 10816Phone：（82）31-934-1032 Fax：（82）31-934-1060Nippon Electric Glass Taiwan Co., Ltd.No.6, Wei 6th Road, Chungkang Export Processing Zone,Wuchi District, Taichung City 43541, Taiwan, R.O.C.Phone：（886）4-2657-0099 Fax：（886）4-2657-6202Electric Glass（Shanghai）Co., Ltd.No. 2009, Zhuanxing Road, Xinzhuang Industrial Park,Minhang District, Shanghai, China 201108Phone：（86）21-6091-0701 Fax：（86）21-6074-5999Electric Glass（Guangzhou）Co., Ltd.No.1, Bida Street, High-Tech Industrial Development Zone of Guangzhou,Guangdong, China 510530Phone：（86）20-8255-7399 Fax：（86）20-8252-6762■製品特性 Properties
