LoRaWAN⽤データロガー [LR35 series]

Senseca IoT Data Loggers for LoRaWANⓇ Networks LoRaWANⓇネットワーク⽤ IoTデータロガー LR35 series センサ⼀体型無線データロガー センセカ社クラウドサービスへフリー接続 配線・外部電源不要、電池寿命４年 ロガー内にバックアップデータ保存 デルタオーム社は2024年1⽉1⽇をもちまして、社名をセンセカ・ イタリア社（Senseca Italy Srl）に変更いたしました。これに伴い、 製品ブランドも他のグループ企業との統合ブランド“SENSECA”に変 更されました。新ブランド“SENSECA”への移⾏期間中、当カタログ、 製品現品、製品のディスプレイ、取扱説明書などにおいて、旧ブラ ンド“DeltaOHM”が表⽰されている場合もございますが、表⽰ブラ ンドの新・旧の違いによる技術的な仕様・性能の違いはございませ んので、何卒ご理解、ご了承の程お願い申し上げます。 https://www.deltaohm.jp/

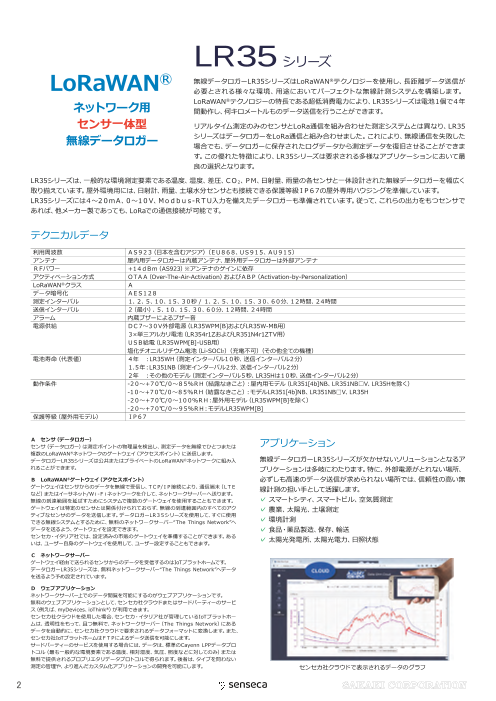

LR35 シリーズ LoRaWANⓇ 無線データロガーLR35シリーズはLoRaWAN®テクノロジーを使⽤し、⻑距離データ送信が 必要とされる様々な環境、⽤途においてパーフェクトな無線計測システムを構築します。 ネットワーク⽤ LoRaWANⓇテクノロジーの特⻑である超低消費電⼒により、LR35シリーズは電池１個で４年 間動作し、何キロメートルものデータ送信を⾏うことができます。 センサ⼀体型 リアルタイム測定のみのセンサとLoRa通信を組み合わせた測定システムとは異なり、LR35 無線データロガー シリーズはデータロガーをLoRa通信と組み合わせました。これにより、無線通信を失敗した 場合でも、データロガーに保存されたログデータから測定データを復旧させることができま す。この優れた特徴により、LR35シリーズは要求される多様なアプリケーションにおいて最 良の選択となります。 LR35シリーズは、⼀般的な環境測定要素である温度、湿度、差圧、ＣＯ２、ＰＭ、⽇射量、⾬量の各センサと⼀体設計された無線データロガーを幅広く 取り揃えています。屋外環境⽤には、⽇射計、⾬量、⼟壌⽔分センサとも接続できる保護等級ＩＰ６７の屋外専⽤ハウジングを準備しています。 LR35シリーズには４〜２０ｍＡ、０〜１０Ｖ、Ｍｏｄｂｕｓ-ＲＴＵ⼊⼒を備えたデータロガーも準備されています。従って、これらの出⼒をもつセンサで あれば、他メーカー製であっても、LoRaでの通信接続が可能です。 テクニカルデータ 利⽤周波数 ＡＳ９２３（⽇本を含むアジア）（ＥＵ８６８、ＵＳ９１５、ＡＵ９１５） アンテナ 屋内⽤データロガーは内蔵アンテナ、屋外⽤データロガーは外部アンテナ ＲＦパワー ＋１４ｄＢｍ（AS923）※アンテナのゲインに依存 アクティベーション⽅式 ＯＴＡＡ（Over-The-Air-Activation）およびＡＢＰ（Activation-by-Personalization） LoRaWANⓇクラス Ａ データ暗号化 ＡＥＳ１２８ 測定インターバル １、２、５、１０、１５、３０秒 / １、２、５、１０、１５、３０、６０分、１２時間、２４時間 送信インターバル ２（最⼩）、５、１０、１５、３０、６０分、１２時間、２４時間 アラーム 内蔵ブザーによるブザー⾳（オプションにて可視アラーム製作可） 電源供給 ＤＣ７〜３０Ｖ外部電源（LR35WPM[B]およびLR35W-MB⽤） ３×単三アルカリ電池（LR354r1ZおよびLR351N4r1ZTV⽤） 塩化チオニルリチウム電池（Li-SOCl2）（充電不可）（その他全ての機種） 電池寿命（代表値） ４年 ︓LR35WH（測定インターバル１０秒、送信インターバル２分） １.５年︓LR351NB（測定インターバル２分、送信インターバル２分） ２年 ︓その他のモデル（測定インターバル５秒、LR35Hは１０秒、送信インターバル２分） 動作条件 -２０〜＋７０℃/０〜８５％ＲＨ（結露なきこと）︓屋内⽤モデル（LR351[4b]NB、LR351NB□V、LR35Hを除く） -１０〜＋７０℃/０〜８５％ＲＨ（結露なきこと）︓モデルLR351[4b]NB、LR351NB□V、LR35H -２０〜＋７０℃/０〜１００％ＲＨ︓屋外⽤モデル（LR35WPM[B]を除く） -２０〜＋７０℃/０〜９５％ＲＨ︓モデルLR35WPM[B] 保護等級（屋外⽤モデル） ＩＰ６７ Ａ センサ（データロガー） センサ（データロガー）は測定ポイントの物理量を検出し、測定データを無線でひとつまたは 複数のLoRaWANⓇネットワークのゲートウェイ（アクセスポイント）に送信します。 アプリケーション データロガーLR35シリーズは公共またはプライベートのLoRaWAN®ネットワークに組み⼊ れることができます。 無線データロガーLR35シリーズが⽋かせないソリューションとなるア プリケーションは多岐にわたります。特に、外部電源がとれない場所、 Ｂ LoRaWAN®ゲートウェイ（アクセスポイント） ゲートウェイはセンサからのデータを無線で受信し、ＴＣＰ/ＩＰ接続により、通信端末（ＬＴＥ 必ずしも⾼速のデータ送信が求められない場所では、信頼性の⾼い無 など）またはイーサネット/Ｗｉ-Ｆｉネットワークを介して、ネットワークサーバーへ送ります。 線計測の担い⼿として活躍します。 無線の到達範囲を延ばすためにシステムで複数のゲートウェイを使⽤することもできます。 ゲートウェイは特定のセンサとは関係付けられておらず、無線の到達範囲内のすべてのアク ✓ スマートシティ、スマートビル、空気質測定 ティブなセンサのデータを送信します。データロガーLR３５シリーズを使⽤して、すぐに使⽤ ✓ 農業、太陽光、⼟壌測定 できる無線システムとするために、無料のネットワークサーバー“The Things Network”へ ✓ 環境計測 データを送るよう、ゲートウェイを設定できます。 センセカ・イタリア社では、設定済みの市販のゲートウェイを準備することができます。ある ✓ ⾷品・薬品製造、保存、輸送 いは、ユーザー⾃⾝のゲートウェイを使⽤して、ユーザー設定することもできます。 ✓ 太陽光発電所、太陽光電⼒、⽇照状態 Ｃ ネットワークサーバー ゲートウェイ経由で送られるセンサからのデータを受信するのはIoTプラットホームです。 データロガーLR35シリーズは、無料ネットワークサーバー“The Things Network”へデータ を送るよう予め設定されています。 Ｄ ウェブアプリケーション ネットワークサーバー上でのデータ閲覧を可能にするのがウェブアプリケーションです。 無料のウェブアプリケーションとして、センセカ社クラウドまたはサードパーティーのサービ ス（例えば、myDevices、ioThink®）が利⽤できます。 センセカ社クラウドを使⽤した場合、センセカ・イタリア社が管理しているIoTプラットホー ムは、透明性をもって、且つ無料で、ネットワークサーバー（The Things Network）にある データを⾃動的に、センセカ社クラウドで要求されるデータフォーマットに変換します。また、 センセカ社IoTプラットホームはＦＴＰによるデータ送信を可能にします。 サードパーティーのサービスを使⽤する場合には、データは、標準のCayenn LPPデータプロ トコル（最も⼀般的な環境要素である温度、相対湿度、気圧、照度などに対してのみ）または 無料で提供されるプロプリエタリデータプロトコルで得られます。後者は、タイプを問わない 測定の管理や、より進んだカスタム化アプリケーションの開発を可能にします。 センセカ社クラウドで表⽰されるデータのグラフ 2 SAKAKI CORPORATION

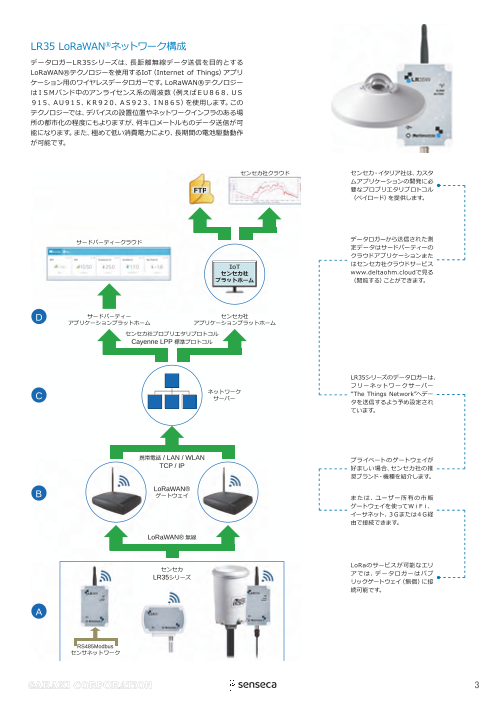

LR35 LoRaWANⓇネットワーク構成 データロガーLR35シリーズは、⻑距離無線データ送信を⽬的とする LoRaWAN®テクノロジーを使⽤するIoT（Internet of Things）アプリ ケーション⽤のワイヤレスデータロガーです。LoRaWAN®テクノロジー はＩＳＭバンド中のアンライセンス系の周波数（例えばＥＵ８６８、ＵＳ ９１５、ＡＵ９１５、ＫＲ９２０、ＡＳ９２３、ＩＮ８６５）を使⽤します。この テクノロジーでは、デバイスの設置位置やネットワークインフラのある場 所の都市化の程度にもよりますが、何キロメートルものデータ送信が可 能になります。また、極めて低い消費電⼒により、⻑期間の電池駆動動作 が可能です。 センセカ・イタリア社は、カスタ ムアプリケーションの開発に必 要なプロプリエタリプロトコル （ペイロード）を提供します。 データロガーから送信された測 定データはサードパーティーの クラウドアプリケーションまた はセンセカ社クラウドサービス www.deltaohm.cloudで⾒る （閲覧する）ことができます。 D Cayenne LPP LR35シリーズのデータロガーは、 フリーネットワークサーバー C “The Things Network”へデー タを送信するよう予め設定され ています。 / LAN / WLAN プライベートのゲートウェイが TCP / IP 好ましい場合、センセカ社の推 奨ブランド・機種を紹介します。 B LoRaWAN® または、ユーザー所有の市販 ゲートウェイを使ってＷｉＦｉ、 イーサネット、３Ｇまたは４Ｇ経 由で接続できます。 LoRaWAN® LoRaのサービスが可能なエリ LR35 アでは、データロガーはパブ リックゲートウェイ（無償）に接 続可能です。 A RS485Modbus SAKAKI CORPORATION 3

データロガー型式・測定要素⼀覧 測定対象 使⽤環境 ＬＣＤ（オプション） 型式 屋内 屋外 カスタム グラフィック 温度 相対湿度 気圧 差圧 ＣＯ２/ＰＭ/ ＶＯＣ ⽇射量 ⾬量 LR357P/xTC Ｐｔ１００ x=1または3⼊⼒ Ｐｔ１０００ ● ● Ｇ LR35[W]NTV ＮＴＣ ● Ｗ Ｌ LR35[W]1NTC ＮＴＣ ● ● Ｗ Ｌ ケーブル付プローブ LR35[W]1NTV ＮＴＣ ● ● Ｗ Ｌ 内蔵プローブ LR3514bNTV ＮＴＣ ● ● ● Ｌ LR354r1Z ● ● Ｌ LR351N4r1ZTV ＮＴＣ ● ● ● Ｌ LR351NB ⼀体型センサ ＣＯ２ ● Ｇ LR3514bNB ⼀体型センサ ● ＣＯ２ ● Ｇ LR351NB□V ⼀体型センサ ＶＯＣ・ＣＯ２ ● Ｇ LR35[W]H アナログ⼊⼒（LR35Hは３⼊⼒、LR35WHは４⼊⼒） ● Ｗ Ｌ（屋外） Ｇ（屋内） LR35WPTC ● Ｗ Ｌ LR35WDPTC レベル(注１) ● Ｗ Ｌ LR35WS/xTC 温度および⼟壌ＶＷＣ Ｗ Ｌ x=1または3⼊⼒ LR35WRTC ● Ｗ Ｌ LR35WPM ＰＭ Ｗ Ｌ LR35WPMB ＰＭ・ＣＯ２ Ｗ LR35W-MB ＲＳ４８５ Ｍｏｄｂｕｓ-ＲＴＵ⼊⼒、無電圧接点⼊⼒ Ｗ Ｌ 注１︓センサHP712を使⽤ 注２︓上記以外のデータロガーの製作も可能です。 カスタムＬＣＤモデル グラフィックＬＣＤモデル ＬＣＤ無しモデル LR35L LR35G LR35 ご注⽂コード LR35 . 屋外⽤モデルの太陽放射遮蔽シールド︓ 記号なし = 遮蔽シールド・マスト取付⽤クランプなし Ｘ = 遮蔽シールド・マスト取付⽤クランプ付 無線周波数帯︓ ＡＳ = AS923 Ｅ = EU868 Ｕ = US915 ＡＵ = AU915 測定物理量︓ 上記型式表の通り ハウジング︓ 記号なし = 屋内⽤ Ｗ = 屋外⽤ ＬＣＤタイプ︓ ご注⽂コード例︓ 記号なし = ＬＣＤなし 温度/相対湿度測定⽤、ＬＣＤディスプレイ、欧州ＲＦの場合 Ｌ = カスタムＬＣＤ ⇒ LR35LWNTV.E Ｇ = グラフィックＬＣＤ 外付けプローブは別途のご注⽂が必要です。 4 SAKAKI CORPORATION

データロガー製品⼀覧 LR357P/□TC 温度データロガー LR351NB 温度・湿度・ＣＯ２データロガー 温度 側⾯Ｍｉｎｉ-ＵＳＢポート 温度・湿度・ＣＯ２ 側⾯Ｍｉｎｉ-ＵＳＢポート Ｐｔ１００/Ｐｔ１０００温度プローブ接続⽤Ｍ１２コネクタ 全センサ本体内蔵、温度センサはＲＨモジュール⼀体 測定範囲︓-２００〜＋６５０℃ 温湿度測定範囲︓-４０〜＋１０５℃/０〜１００％ＲＨ ロガー動作温湿度︓-２０〜＋７０℃/０〜８５％ＲＨ ＣＯ２測定範囲︓０〜５０００ｐｐｍ メモリ容量︓ 湿度センサ動作温湿度︓-４０〜＋１０５℃ LP357P/1TC（１⼊⼒）︓６８,０００データ ロガー動作温湿度︓-１０〜＋７０℃/０〜８５％ＲＨ LP357P/3TC（３⼊⼒）︓４２,０００データ 演算要素︓露点温度、湿球温度、絶対湿度、混合⽐、⽔蒸気分圧 ３.６Ｖ塩化チオニルリチウム電池（充電不可）および メモリ容量︓Ｍｉｎ４４,０００/Ｍａｘ１２０,０００データ 壁掛け⽤サポートHD35.03付属 ３.６Ｖ塩化チオニルリチウム電池（充電不可）および ※グラフィックＬＣＤ（コードＧ）はオプション 壁掛け⽤サポートHD35.03付属 ※温度プローブ（TP35.1□□）は別売 ※グラフィックＬＣＤ（コードＧ）はオプション LR35NTV 温度データロガー LR3514bNB 温度・湿度・ＣＯ２・気圧データロガー 温度 側⾯Ｍｉｎｉ-ＵＳＢポート 温度・湿度・ＣＯ２・気圧 側⾯Ｍｉｎｉ-ＵＳＢポート、全センサ本体内蔵 本体固定下⽅温湿度複合プローブ（温度センサＮＴＣ１０ＫΩ） 温湿度測定範囲︓-４０〜＋１０５℃/０〜１００％ＲＨ 測定範囲︓-４０〜＋１０５℃ ＣＯ２測定範囲︓０〜５０００ｐｐｍ ロガー動作温湿度︓-２０〜＋７０℃/０〜８５％ＲＨ 気圧測定範囲︓３００〜１１００ｈＰａ メモリ容量︓６８,０００データ 湿度センサ動作温湿度︓-４０〜＋１０５℃ ３.６Ｖ塩化チオニルリチウム電池（充電不可）および ロガー動作温湿度︓-１０〜＋７０℃/０〜８５％ＲＨ 壁掛け⽤サポートHD35.03付属 演算要素︓露点温度、湿球温度、絶対湿度、混合⽐、⽔蒸気分圧 ※カスタムＬＣＤ（コードＬ）はオプション メモリ容量︓Ｍｉｎ４４,０００/Ｍａｘ１２０,０００データ ３.６Ｖ塩化チオニルリチウム電池（充電不可）および 壁掛け⽤サポートHD35.03付属 ※グラフィックＬＣＤ（コードＧ）はオプション LR351NTC 温度・湿度データロガー LR351NB□V 温度・湿度・ＣＯ２・ＶＯＣ（揮発性有機化合物）データロガー 温度・湿度 側⾯Ｍｉｎｉ-ＵＳＢポート 温度・湿度・ＣＯ２・ＶＯＣ 側⾯Ｍｉｎｉ-ＵＳＢポート、全センサ本体内蔵 温湿度複合プローブHP3517TC（温度センサＮＴＣ１０ＫΩ） 温湿度測定範囲︓-４０〜＋１０５℃/０〜１００％ＲＨ 接続⽤Ｍ１２コネクタ ＣＯ２測定範囲︓ ０〜５０００ｐｐｍ（LR351NBV） 温湿度測定範囲︓-４０〜＋１０５℃/０〜１００％ＲＨ ０〜１００００ｐｐｍ（LR351NB2V） 湿度センサ動作温度︓-２０〜＋８０℃ ＶＯＣ測定範囲︓１〜５００（dimensionless index） ロガー動作温湿度︓-２０〜＋７０℃/０〜８５％ＲＨ 湿度センサ動作温湿度︓-４０〜＋１０５℃ 演算要素︓露点温度、湿球温度、絶対湿度、混合⽐、⽔蒸気分圧 ロガー動作温湿度︓-１０〜＋７０℃/０〜８５％ＲＨ メモリ容量︓Ｍｉｎ２４,０００/Ｍａｘ６０,０００データ 演算要素︓露点温度、湿球温度、絶対湿度 ３.６Ｖ塩化チオニルリチウム電池（充電不可）および メモリ容量︓Ｍｉｎ４４,０００/Ｍａｘ１２０,０００データ 壁掛け⽤サポートHD35.03付属 ３.６Ｖ塩化チオニルリチウム電池（充電不可）および ※カスタムＬＣＤ（コードＬ）はオプション 壁掛け⽤サポートHD35.03付属 ※温湿度複合プローブHP3517TCは別売 ※グラフィックＬＣＤ（コードＧ）はオプション LR351NTV 温度・湿度データロガー LR35H マルチ⼊⼒データロガー 温度・湿度 側⾯Ｍｉｎｉ-ＵＳＢポート マルチ⼊⼒ 側⾯Ｍｉｎi-ＵＳＢポート 本体固定下⽅温湿度複合プローブ（温度センサＮＴＣ１０ＫΩ）、 以下のトランスミッタ、センサの接続が可能︓ 雰囲気温湿度測定⽤ ・ ０〜２０ｍＡ、４〜２０ｍＡ、０〜１Ｖ、０〜５０ｍＶ出⼒の 温湿度測定範囲︓-４０〜＋１０５℃/０〜１００％ＲＨ トランスミッタ 湿度センサ動作温度︓-２０〜＋８０℃ ・ Ｐｔ１００/Ｐｔ１０００センサ、Ｋ/Ｊ/Ｔ/Ｎ/Ｅ熱電対 ロガー動作温湿度︓-２０〜＋７０℃/０〜８５％ＲＨ ・ 無電圧接点出⼒のセンサ（１センサのみ） 演算要素︓露点温度、湿球温度、絶対湿度、混合⽐、⽔蒸気分圧 ・ ポテンショメータ出⼒のセンサ メモリ容量︓Ｍｉｎ２４,０００/Ｍａｘ６０,０００データ ロガー動作温湿度︓-１０〜＋７０℃/０〜８５％ＲＨ ３.６Ｖ塩化チオニルリチウム電池（充電不可）および メモリ容量︓Ｍｉｎ３６,０００/Ｍａｘ６８,０００データ 壁掛け⽤サポートHD35.03付属 ３.６Ｖ塩化チオニルリチウム電池（充電不可）および ※カスタムＬＣＤ（コードＬ）はオプション 壁掛け⽤サポートHD35.03付属 ※グラフィックＬＣＤ（コードＧ）はオプション LR3514bNTV 温度・湿度・気圧データロガー LR35WNTV 温度データロガー 温度・湿度・気圧 本体固定下⽅温湿度複合プローブ（温度センサＮＴＣ１０ＫΩ）、温度 本体固定下⽅温湿度複合プローブ（温度センサＮＴＣ１０ＫΩ） 気圧センサ内蔵 温度測定範囲︓-４０〜＋１０５℃ 温湿度測定範囲︓-４０〜＋１０５℃/０〜１００％ＲＨ ロガー動作温湿度︓-２０〜＋７０℃/０〜１００％ＲＨ 気圧測定範囲︓３００〜１１００ｈＰａ メモリ容量︓６８,０００データ ロガー動作温湿度︓-２０〜＋７０℃/０〜８５％ＲＨ ３.６Ｖ塩化チオニルリチウム電池（充電不可）付属 演算要素︓露点温度、湿球温度、絶対湿度、混合⽐、⽔蒸気分圧 ※カスタムＬＣＤ（コードＬ）はオプション メモリ容量︓Ｍｉｎ２２,０００/Ｍａｘ６０,０００データ ３.６Ｖ塩化チオニルリチウム電池（充電不可）および 壁掛け⽤サポートHD35.03付属 ※カスタムＬＣＤ（コードＬ）はオプション LR354r1Z 差圧データロガー LR35W1NTC 温度・湿度データロガー 差圧 側⾯Ｍｉｎｉ-ＵＳＢポート 温度・湿度 温湿度複合プローブHP3517WTC（温度センサＮＴＣ１０ＫΩ） クリーンルーム⽤、ゼロ点にて差圧⾃動校正 接続⽤Ｍ１２コネクタ 圧⼒センサ内蔵 温湿度測定範囲︓-４０〜＋１０５℃/０〜１００％ＲＨ φ５ｍｍチューブ⽤圧⼒⼊⼒ポート 湿度センサ動作温度︓-４０〜＋１５０℃ 差圧測定範囲︓±１００Ｐａ、分解能０.０１Ｐａ ロガー動作温湿度︓-２０〜＋７０℃/０〜１００％ＲＨ ロガー動作温湿度︓-２０〜＋７０℃/０〜８５％ＲＨ 演算要素︓露点温度、湿球温度、絶対湿度、混合⽐、⽔蒸気分圧 メモリ容量︓６８,０００データ メモリ容量︓Ｍｉｎ２４,０００/Ｍａｘ６０,０００データ ３.６Ｖ単三アルカリ電池３個および壁掛け⽤サポート ３.６Ｖ塩化チオニルリチウム電池（充電不可）付属 HD35.03付属 ※カスタムＬＣＤ（コードＬ）はオプション ※カスタムＬＣＤ（コードＬ）はオプション ※温湿度複合プローブHP3517WTCは別売 LR351N4r1ZTV 温度・湿度・差圧データロガー LR35W1NTV 温度・湿度データロガー 温度・湿度・差圧 側⾯Ｍｉｎｉ-ＵＳＢポート 温度・湿度 本体固定下⽅温湿度複合プローブ（温度センサＮＴＣ１０ＫΩ）、 クリーンルーム⽤、ゼロ点にて差圧⾃動校正 雰囲気温湿度測定⽤ 本体固定下⽅温湿度複合プローブ（温度センサＮＴＣ１０ＫΩ）、 温湿度測定範囲︓-４０〜＋１０５℃/０〜１００％ＲＨ 圧⼒センサ内蔵 湿度センサ動作温度︓-２０〜＋８０℃ φ５ｍｍチューブ⽤圧⼒⼊⼒ポート ロガー動作温湿度︓-２０〜＋７０℃/０〜１００％ＲＨ 差圧測定範囲︓±１００Ｐａ、分解能０.０１Ｐａ 演算要素︓露点温度、湿球温度、絶対湿度、混合⽐、⽔蒸気分圧 ロガー動作温湿度︓-２０〜＋７０℃/０〜８５％ＲＨ メモリ容量︓Ｍｉｎ２４,０００/Ｍａｘ６０,０００データ 演算要素︓露点温度、湿球温度、絶対湿度、混合⽐、⽔蒸気分圧 ３.６Ｖ塩化チオニルリチウム電池（充電不可）付属 メモリ容量︓Ｍｉｎ２２,０００/Ｍａｘ６０,０００データ ※カスタムＬＣＤ（コードＬ）はオプション ３.６Ｖ単三アルカリ電池３個および壁掛け⽤サポート HD35.03付属 ※カスタムＬＣＤ（コードＬ）はオプション SAKAKI CORPORATION 5

データロガー製品⼀覧 LR35WPTC ⾬量データロガー LR35WPM ＰＭ（微⼩粒⼦状物質）データロガー ⾬量 ⾬量計接続⽤Ｍ１２コネクタ ＰＭ ＰＭ１.０、ＰＭ２.５、ＰＭ１０測定⽤ ロガー動作温湿度︓-２０〜＋７０℃/０〜１００％ＲＨ センサ測定範囲︓０〜１０００μｇ/ｍ３ メモリ容量︓Ｍｉｎ３６,０００/Ｍａｘ６８,０００データ ロガー動作温湿度︓-２０〜＋７０℃/０〜９５％ＲＨ 演算要素︓降⾬量レートｍｍ/ｈ、２４時間⾬量ｍｍ メモリ容量︓Ｍｉｎ４２,０００/Ｍａｘ６８,０００データ ３.６Ｖ塩化チオニルリチウム電池（充電不可）付属 供給電源︓ＤＣ７〜３０Ｖ（外部電源、電池なし） ※カスタムＬＣＤ（コードＬ）はオプション ※カスタムＬＣＤ（コードＬ）はオプション ※⾬量計は別売 LR35WDPTC 液位・⾬量データロガー LR35WPMB ＰＭ（微⼩粒⼦状物質）・ＣＯ２データロガー ⽔位・⾬量 ⾬量計接続⽤Ｍ１２コネクタ ＰＭ・ＣＯ２ ＰＭ１.０、ＰＭ２.５、ＰＭ１０測定⽤ ⽔位センサ⼊⼒⽤ケーブルグランド ＰＭ測定範囲︓０〜１０００μｇ/ｍ３ ⽔位はゲージ圧圧⼒センサによる測定 ＣＯ２測定範囲︓０〜５０００ｐｐｍ ⽔位測定範囲︓０〜１００ｋＰａ（⽔柱０〜１０ｍ相当） ロガー動作温湿度︓-２０〜＋７０℃/０〜９５％ＲＨ ロガー動作温湿度︓-２０〜＋７０℃/０〜１００％ＲＨ メモリ容量︓Ｍｉｎ４２,０００/Ｍａｘ６８,０００データ メモリ容量︓Ｍｉｎ２４,０００/Ｍａｘ５２,０００データ 供給電源︓ＤＣ７〜３０Ｖ（外部電源、電池なし） 演算要素︓降⾬量レートｍｍ/ｈ、２４時間⾬量ｍｍ ※カスタムＬＣＤ（コードＬ）はオプション ３.６Ｖ塩化チオニルリチウム電池（充電不可）付属 ※カスタムＬＣＤ（コードＬ）はオプション ※レベルセンサHP712および⾬量計は別売 LR35WS/□TC ⼟壌体積含⽔率（ＶＷＣ）・温度データロガー LR35WH マルチ⼊⼒データロガー ⼟壌体積含⽔率・温度 ＶＷＣ＋温度プローブHP3510接続⽤Ｍ１２コネクタ マルチ⼊⼒ 側⾯Ｍｉｎｉ-ＵＳＢポート 温度測定範囲︓-４０〜＋６０℃ 以下のトランスミッタ、センサの接続が可能︓ ⼟壌体積含⽔率︓０〜６０％ＶＷＣ ・ ０〜２０ｍＡ、４〜２０ｍＡ、０〜１Ｖ、０〜５０ｍＶ出⼒の ロガー動作温湿度︓-２０〜＋７０℃/０〜１００％ＲＨ トランスミッタ ３.６Ｖ塩化チオニルリチウム電池（充電不可）付属 ・ Ｐｔ１００/Ｐｔ１０００センサ、Ｋ/Ｊ/Ｔ/Ｎ/Ｅ熱電対 ※カスタムＬＣＤ（コードＬ）はオプション ・ 無電圧接点出⼒のセンサ（１センサのみ） ※⼟壌体積含⽔率＋温度プローブHP3510は別売 ・ ポテンショメータ出⼒のセンサ メモリ容量︓ ロガー動作温湿度︓-２０〜＋７０℃/０〜１００％ＲＨ LP35WS/1TC（１⼊⼒）︓ メモリ容量︓Ｍｉｎ２８,０００/Ｍａｘ５８,０００データ Ｍｉｎ４２,０００/Ｍａｘ６８,０００データ ３.６Ｖ塩化チオニルリチウム電池（充電不可）付属 LP35WS/3TC（３⼊⼒）︓ ※カスタムＬＣＤ（コードＬ）はオプション Ｍｉｎ１８,０００/Ｍａｘ５２,０００データ LR35WRTC ⽇射量データロガー LR35W-MB ＲＳ４８５ Ｍｏｄｂｕｓ-ＲＴＵ⼊⼒データロガー ⽇射量 ⽇射計接続⽤Ｍ１２コネクタ ＲＳ４８５ Ｍｏｄｂｕｓ-ＲＴＵ 無線ネットワーク内のＲＳ４８５ Ｍｏｄｂｕｓ-ＲＴＵ出⼒を ⽇射量測定範囲︓０〜２０００Ｗ/ｍ２ もつ複数のセンサの接続が可能 ロガー動作温湿度︓-２０〜＋７０℃/０〜１００％ＲＨ ・ 無電圧接点⼊⼒により転倒ます⾬量計の接続が可能 メモリ容量︓Ｍｉｎ４２,０００/Ｍａｘ６８,０００データ ・ プロプリエタリプロトコル（Ｍｏｄｂｕｓ-ＲＴＵプロトコ 演算要素︓⼀⽇⽇射量Ｗｈ/ｍ２（Ｗｈ＝ワット時） ルに替えて）の使⽤によりデルタオーム⾵向⾵速計 ３.６Ｖ塩化チオニルリチウム電池（充電不可）付属 HD2003の接続が可能 ※カスタムＬＣＤ（コードＬ）はオプション ・ 外部センサ給電⽤スイッチング電源出⼒（センサの測定 ※⽇射計は別売 時のみ電源供給） ロガー動作温湿度︓-２０〜＋７０℃/０〜１００％ＲＨ メモリ容量︓Ｍｉｎ１４,０００/Ｍａｘ５２,０００データ 供給電源︓ＤＣ７〜３０Ｖ（外部電源、電池なし） プローブ・アクセサリ 温度プローブTP35.1シリーズ Ｐｔ１０００センサ︓ 測定範囲︓-５０〜＋１０５℃ 精度︓１/３ＤＩＮ 外径⼨法︓φ５×４０ｍｍ プローブ材質︓ＡＩＳＩ３１６ステンレススチール TP35.1.3 ケーブル⻑３ｍ、端末裸線 TP35.1.3/C ケーブル⻑３ｍ、端末メス４極Ｍ１２コネクタ TP35.1.５ ケーブル⻑５ｍ、端末裸線 TP35.1.５/C ケーブル⻑５ｍ、端末メス４極Ｍ１２コネクタ TP35.1.１０ ケーブル⻑１０ｍ、端末裸線 TP35.1.１０/C ケーブル⻑１０ｍ、端末メス４極Ｍ１２コネクタ 温度プローブTP35N1シリーズ ＮＴＣ１０ＫΩ（＠２５℃）センサ︓ 測定範囲︓-４０〜＋１０５℃ 精度︓±０.３℃（測定範囲０〜７０℃） ±０.４℃（上記以外の範囲） 外径⼨法︓φ５×４０ｍｍ プローブ材質︓ＡＩＳＩ３１６ステンレススチール TP35N1.3 ケーブル⻑３ｍ、端末裸線 TP35N1.3/C ケーブル⻑３ｍ、端末メス４極Ｍ１２コネクタ TP35N1.５ ケーブル⻑５ｍ、端末裸線 TP35N1.５/C ケーブル⻑５ｍ、端末メス４極Ｍ１２コネクタ TP35N1.１０ ケーブル⻑１０ｍ、端末裸線 TP35N1.１０/C ケーブル⻑１０ｍ、端末メス４極Ｍ１２コネクタ 6 SAKAKI CORPORATION

プローブ・アクセサリ 空気温度プローブTP350Nシリーズ ＮＴＣ１０ＫΩ（＠２５℃）センサ︓ 測定範囲︓-４０〜＋１０５℃ 精度︓±０.３℃（測定範囲０〜７０℃） ±０.４℃（上記以外の範囲） 外径⼨法︓φ５ｍｍ×ステムＬ（下記） ケーブル端末︓メス４極Ｍ１２コネクタ プローブ材質︓プラスチックまたはＡＩＳＩ３０４ステンレススチール TP350N TP350N□.□ ケーブル⻑さ︓ ２＝２ｍ、５＝５ｍ、１０＝１０ｍ ステム⻑さ︓ ＴＣ１＝プラスチック製、Ｌ＝１３５ｍｍ ＴＣ２＝ＡＩＳＩ３０４製、Ｌ＝１５０ｍｍ ＴＣ３＝プラスチック製、Ｌ＝３３５ｍｍ 温湿度複合プローブHP3517シリーズ ＮＴＣ１０ＫΩ（＠２５℃）センサ（温度）︓ 測定範囲︓-４０〜＋１０５℃/０〜１００％ＲＨ 湿度測定精度︓  ±１.８％ＲＨ（０〜８５％ＲＨ） Ｔ＝１５〜３５℃にて  ±２.５％ＲＨ（８５〜１００％ＲＨ） Ｔ＝１５〜３５℃にて  ±(２＋１.５％ｒｄｇ)％ 上記以外の温度範囲にて 湿度センサ動作温度︓  標準︓-２０〜＋８０℃、オプションＷ︓-４０〜＋１０５℃ 外径⼨法︓φ１４ｍｍ×ステムＬ（下記） ケーブル端末︓メス４極Ｍ１２コネクタ HP3517 HP3517□□.□ ケーブル⻑さ︓ ２＝２ｍ、５＝５ｍ、１０＝１０ｍ ステム⻑さ︓ HD 9007A... ＴＣ１＝プラスチック製、Ｌ＝１３５ｍ ＴＣ２＝ＡＩＳＩ３０４製、Ｌ＝１５０ｍｍ ＴＣ３＝プラスチック製、Ｌ＝３３５ｍｍ 動作温度/温度センサ︓ 記号なし＝-２０〜＋８０℃/ＮＴＣ１０ＫΩ（屋内⽤途） Ｗ＝-４０〜＋１０５℃/ＮＴＣ１０ＫΩ（屋外⽤途） HD 9007T26.2 HD9007A-1 １２層⾃然通⾵シェルター、取付けブラケット付 HD9007A-2 １６層⾃然通⾵シェルター、取付けブラケット付 HP 3517... HD9007T26.2 φ１４ｍｍプローブのHD9007A-1/2取付け⽤増径アダプタ ⼟壌体積含⽔率・温度複合プローブ︓ HP3510.1.5 ２電極⼟壌体積含⽔率・温度（ＮＴＣ１０ＫΩ）複合プローブ Ｍ１２コネクタ、５ｍケーブル付 HP3510.1.10 ２電極⼟壌体積含⽔率・温度（ＮＴＣ１０ＫΩ）複合プローブ Ｍ１２コネクタ、１０ｍケーブル付 HP3510.2.5 ３電極⼟壌体積含⽔率・温度（ＮＴＣ１０ＫΩ）複合プローブ Ｍ１２コネクタ、５ｍケーブル付 HP3510.2.10 ３電極⼟壌体積含⽔率・温度（ＮＴＣ１０ＫΩ）複合プローブ Ｍ１２コネクタ、１０ｍケーブル付 ⽔位センサ︓ HP712 ステンレススチール製レベルセンサ 測定原理︓ゲージ圧圧⼒センサによる測定 測定範囲︓０〜１００ｋＰａ（⽔位約０〜１０ｍ相当） 精度︓±０.８％ＦＳ 分解能︓０.１％ＦＳ 動作温度︓-２０〜＋８０℃ 最⼤過負荷圧︓４５０ｋＰａ 保護等級︓ＩＰ６８ ケーブル端末︓裸線 ※⽇射計および⾬量計につきましては、別カタログをご参照いただくか、弊社までお問合せ下さい。 アクセサリ︓ CP31 ＵＳＢ直接接続ケーブル、データロガー側オスＭｉｎｉ-ＵＳＢ、ＰＣ側ＵＳ ＢタイプＡオスコネクタ、ケーブル⻑さ１.５ｍ HD35.11K 屋内⽤データロガー固定取付け⽤アルマイト製フランジ１組、南京錠お よび南京錠⽤ピン付属。 HD35.24W 屋外⽤データロガー壁取付け⽤フランジ （使⽤するデータロガーをご発注時要指定） HD35.24C フランジHD35.24Wおよびフランジのマスト（φ４０〜５０ｍｍ）固定⽤ クランプのキット（使⽤するデータロガーをご発注時要指定） HD35.11K HD35.24W HD35.24C ※当カタログ掲載製品の仕様は、使⽤部品の変更、ソフトウェアアップグレードその他の改良のため、予告なく変更される場合があります。予めご了承下さい。 SAKAKI CORPORATION 7

Senseca IoT Data Loggers for LoRaWANⓇ Networks ＡＣＣＲＥＤＩＡ校正センターＮｏ.１２４  ＥＡ（欧州認定協⼒機構）  ＡＦ（国際認定フォーラム）  ＭＲＡ（相互認証取り決め）加盟 温度 湿度 圧⼒ ⾵速 ⾳響 光・放射照度 RoHS 2002/95/EC センセカ社（旧デルタオーム社）⽇本総輸⼊発売元 Email: sales@sakakicorporation.co.jp URL: https://www.sakakicorporation.co.jp January 2025
