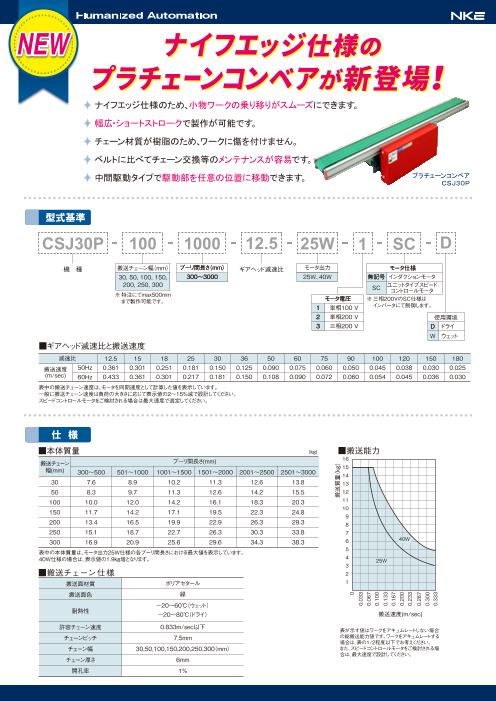

ナイフエッジ仕様のプラチェーンコンベア CSJ30P

NEW ナイフエッジ仕様の プラチェーンコンベアが新登場！ ナイフエッジ仕様のため、小物ワークの乗り移りがスムーズにできます。 幅広・ショートストロークで製作が可能です。 チェーン材質が樹脂のため、ワークに傷を付けません。 ベルトに比べてチェーン交換等のメンテナンスが容易です。 中間駆動タイプで駆動部を任意の位置に移動できます。 プラチェーンコンベア ＣＳＪ３０Ｐ 型式基準 CSJ30P 100 1000 12.5 25W 1 SC D 機　種 搬送チェーン幅（mm） プーリ間長さ（mm） ギアヘッド減速比 モータ出力 モータ仕様 30, 50, 100, 150, 300～3000 25W、40W 無記号 インダクションモータ 200, 250, 300 SC ユニットタイプスピード コントロールモータ ※ 特注にてmax500mm まで製作可能です。 モータ電圧 ※ 三相200VのSC仕様は 1 単相100 V インバータにて制御します。 2 単相200 V 使用環境 3 三相200 V D ドライ W ウェット ■ギアヘッド減速比と搬送速度 減速比 12.5 15 18 25 30 36 50 60 75 90 100 120 150 180 搬送速度 50Hz 0.361 0.301 0.251 0.181 0.150 0.125 0.090 0.075 0.060 0.050 0.045 0.038 0.030 0.025 (m/sec) 60Hz 0.433 0.361 0.301 0.217 0.181 0.150 0.108 0.090 0.072 0.060 0.054 0.045 0.036 0.030 表中の搬送チェーン速度は、モータを同期速度として計算した値を表示しています。 一般に搬送チェーン速度は負荷の大きさに応じて表示値の2～15％減で設計してください。 スピードコントロールモータをご検討される場合は最大速度で選定してください。 仕　様 ■本体質量 (kg) ■搬送能力 搬送チェーン プーリ間長さ(mm) 16 幅(mm) 15 300～500 501～1000 1001～1500 1501～2000 2001～2500 2501～3000 14 30 7.6 8.9 10.2 11.3 12.6 13.8 13 50 8.3 9.7 11.3 12.6 14.2 15.5 12 100 10.0 12.0 14.2 16.1 18.3 20.3 11 10 150 11.7 14.2 17.1 19.5 22.3 24.8 9 200 13.4 16.5 19.9 22.9 26.3 29.3 8 250 15.1 18.7 22.7 26.3 30.3 33.8 7 300 16.9 20.9 25.6 29.6 34.3 38.3 6 40W 表中の本体質量は、モータ出力25W仕様の各プーリ間長さにおける最大値を表示しています。 5 40W仕様の場合は、表示値の1.9kg増となります。 4 25W 3 ■搬送チェーン仕様 2 搬送面材質 ポリアセタール 1 搬送面色 緑 ー20～60℃（ウェット） 耐熱性 ー20～80℃（ドライ） 搬送速度(m/sec) 許容チェーン速度 0.833m/sec以下 表が示す値はワークをアキュムレートしない場合 チェーンピッチ 7.5mm の総搬送能力値です。ワークをアキュムレートする 場合は、表の1/2程度以下でお考えください。 チェーン幅 30,50,100,150,200,250,300（mm） また、スピードコントロールモータをご検討される場 合は、最大速度で設計してください。 チェーン厚さ 6mm 開孔率 1% 搬送質量（kg） 0 0.033 0.067 0.100 0.133 0.167 0.200 0.233 0.267 0.300 0.333

外形寸法図 ■ 25Wモータ仕様 インダクションモータ 117.0（減速比1/12.5～1/18） 127.5（減速比1/25～1/180） 276 スピードコントロールモータ 127.0（減速比1/12.5～1/18） 搬送方向 137.5（減速比1/25～1/180） 4-∅7 124 L+43 5 L+33(フレーム長さ) 5 16.5 L(プーリ間長さ) 16.5 R14 2.5 L/2 L/2 2.5 ∅16 ∅50 ∅50 端面カバー (注3) 40 テンション調整ボルト リターン受けローラ 2-M5×50(全ねじ) L=300～500：1個 L=501～1000：2個 86 80 80 25 L=1001～2000：4個 コンデンサ (注2) L=2001～3000：6個 P.C.D.57.46 (9) (280) OCM35×36リンク(継ぎ手含む) (オリエンタルチエン) ■ 40Wモータ仕様 インダクションモータ 147.0（減速比1/12.5～1/18） 165.0（減速比1/25～1/180） スピードコントロールモータ 157.0（減速比1/12.5～1/18） 175.0（減速比1/25～1/180） B 2 3.6 2 6.2 フレーム断面 寸法対応表 型　　式 A B C CSJ30-P-30 30 62 88 CSJ30-P-50 50 82 108 CSJ30-P-100 100 132 158 CSJ30-P-150 150 182 208 86 80 90 36 CSJ30-P-200 200 232 258 (7) CSJ30-P-250 250 282 308 (299) CSJ30-P-300 300 332 358 (注1) モジュラーベルトのテンションは、コンベアリターン側で一定量垂れるように調整しております。 　　 コンベアフレーム下面から最大60mmまでベルトが垂れ下がりますので、このスペースをご使用される場合はご注意ください。 　　 テンション代がなくなった場合は、リンクを適宜切ってお使いください。 (注2) コンデンサは単相100Vと単相200Vのインダクションモータ仕様以外には付属しません。 (注3) 安全対策のため端面カバーを取り付けています。使用時には取り外してご使用ください。 [旧社名（株）中村機器エンジニアリング] 本 社 工 場 〒612-8487 京都市伏見区羽束師菱川町 3 6 6 - 1 TEL：075-924-0653 FAX：075-924-4653 さいたま営業所 〒337-0007 さ い た ま 市 見 沼 区 丸 ケ 崎 町 1 1 - 1 0 TEL：048-797-9671 FAX：048-797-9672 名古屋営業所 〒460-0026 名古屋市中区伊勢山2-13-22 fビル金山1F TEL：052-322-3481 FAX：052-322-3483 京 都 営 業 所 〒612-8487 京都市伏見区羽束師菱川町 3 6 6 - 1 TEL：075-924-3293 FAX：075-924-3290 0120-51-5651 AM9:00～PM5:00 （土日、祝祭日は除く） https://www.nke.co.jp/ 2021 ●お断りなくこの資料の記載内容を変更することがありますのでご了承ください。 L-CS210512 150 B 60 35 2 10.5 10.5 (注1) A 6 C 40 90 23 113 40 8 22 5 5 80 28 10.2 5.7 113 6.1 3.1 21 B 35
