基板端子 製品カタログ

ホームページにて、カタログPDFを ダウンロードいただけます

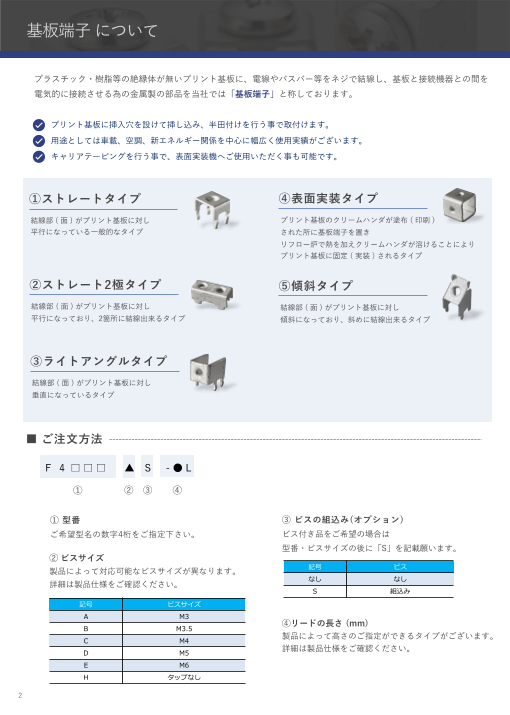

基板端子 について プラスチック・樹脂等の絶縁体が無いプリント基板に、電線やバスバー等をネジで結線し、基板と接続機器との間を 電気的に接続させる為の金属製の部品を当社では「基板端子」と称しております。 プリント基板に挿入穴を設けて挿し込み、半田付けを行う事で取付けます。 用途としては車載、空調、新エネルギー関係を中心に幅広く使用実績がございます。 キャリアテーピングを行う事で、表面実装機へご使用いただく事も可能です。 ①ストレートタイプ ④表面実装タイプ 結線部 ( 面 ) がプリント基板に対し プリント基板のクリームハンダが塗布 ( 印刷 ) 平行になっている一般的なタイプ された所に基板端子を置き リフロー炉で熱を加えクリームハンダが溶けることにより プリント基板に固定 ( 実装 ) されるタイプ ②ストレート2極タイプ ⑤傾斜タイプ 結線部 ( 面 ) がプリント基板に対し 結線部 ( 面 ) がプリント基板に対し 平行になっており、2箇所に結線出来るタイプ 傾斜になっており、斜めに結線出来るタイプ ③ライトアングルタイプ 結線部 ( 面 ) がプリント基板に対し 垂直になっているタイプ ■ ご注文方法 Ｆ 4 □ □ □ ▲ Ｓ - ● L ➀ ② ③ ➃ ➀ 型番 ➂ ビスの組込み(オプション) ご希望型名の数字4桁をご指定下さい。 ビス付き品をご希望の場合は 型番・ビスサイズの後に「S」を記載願います。 ➁ ビスサイズ 記号 ビス 製品によって対応可能なビスサイズが異なります。 なし なし 詳細は製品仕様をご確認ください。 S 組込み 記号 ビスサイズ A M3 ➃リードの長さ (mm) B M3.5 製品によって高さのご指定ができるタイプがございます。 C M4 詳細は製品仕様をご確認ください。 D M5 E M6 H タップなし 2

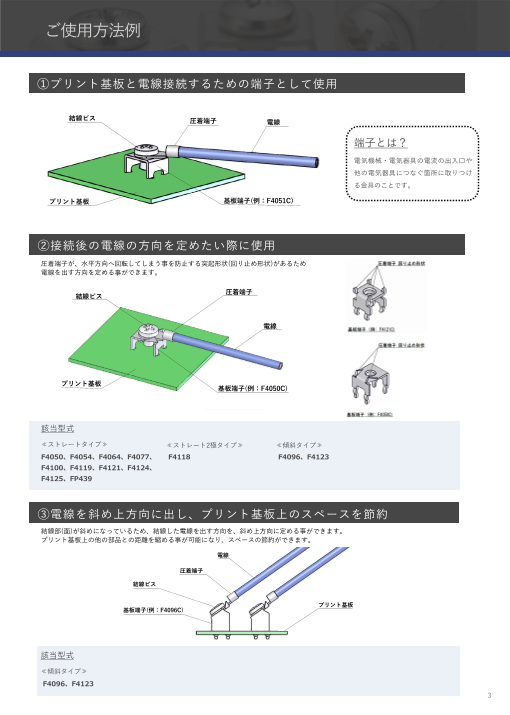

ご使用方法例 ➀プリント基板と電線接続するための端子として使用 結線ビス 圧着端子 電線 端子とは？ 電気機械・電気器具の電流の出入口や 他の電気器具につなぐ箇所に取りつけ る金具のことです。 プリント基板 基板端子(例：F4051C) ➁接続後の電線の方向を定めたい際に使用 圧着端子が、水平方向へ回転してしまう事を防止する突起形状(回り止め形状)があるため 電線を出す方向を定める事ができます。 圧着端子 結線ビス 電線 プリント基板 基板端子(例：F4050C) 該当型式 ≪ストレートタイプ≫ ≪ストレート2極タイプ≫ ≪傾斜タイプ≫ F4050、F4054、F4064、F4077、 F4118 F4096、F4123 F4100、F4119、F4121、F4124、 F4125、FP439 ➂電線を斜め上方向に出し、プリント基板上のスペースを節約 結線部(面)が斜めになっているため、結線した電線を出す方向を、斜め上方向に定める事ができます。 プリント基板上の他の部品との距離を縮める事が可能になり、スペースの節約ができます。 電線 圧着端子 結線ビス プリント基板 基板端子(例：F4096C) 該当型式 ≪傾斜タイプ≫ F4096、F4123 3

ご使用方法例 ④プリント基板とバスバーを接続 プリント基板上の他の部品との絶縁距離を考慮し、離れた数箇所を接続する際に使用できます。 メンテナンス・点検時等のみバスバー等で短絡させたい場合の端子としても使用可能です。 結線ビス バスバー 基板端子(例：F4132A-20L) プリント基板 ⑤プリント基板にプリント基板を平行に固定 実装する部品の高さ、絶縁距離等を考慮しながら、プリント基板同士を固定する際に使用できます。 結線ビス プリント基板 基板端子(例:F4132A-45L) 基板端子(例:F4132A-20L) プリント基板 該当型式 ≪ストレートタイプ≫ F4051、F4053、F4058、F4059、F4060、F4063、F4066、F4071、F4076、F4081、F4083、F4084、 F4088、F4092、F4093、F4097、F4099、F4107、F4108、F4109、F4112、F4113、F4117、F4120、 F4126、F4131、F4132、F4134、FP422、FP425 ⑥プリント基板にプリント基板を垂直に固定 ライトアングルタイプ+ストレートタイプの組み合わせで基板を垂直に固定できます。 プリント基板 プリント基板 基板端子(例:F4052) 基板端子(例:F4052) プリント基板 基板端子(例:F4053) プリント基板 基板端子(例:F4053) 4

製品仕様一覧 -INDEX- ■ ビス仕様について 結線ビスタイプ一覧となります。 ビス付き品をご希望の場合、標準ビスタイプのものが組込みされ納入されます。※製品仕様参照 表面処理 タイプ 名称 パーツ組合せ 外観 (メッキ) 角座金及び Type① フリータンシビス(SW付) Ni スプリングワッシャー付 Type② フリータンシビス(SW無) 角座金付 Ni 平ワッシャー及び Type③ セムスバインド(PW-SW) Ni スプリングワッシャー付 Type④ セムスバインド(SW) スプリングワッシャー付 Ni 平ワッシャー及び Type⑤ セムスナベ(PW-SW) Ni スプリングワッシャー付 Type⑦ セムスナベ(SW) スプリングワッシャー付 Ni Type⑧ バインド(又はナベ) 十字穴付ネジ Ni ■ ストレートタイプ 下記一覧表に記載の型名は、ビス無し ( 基板端子本体のみ ) となります。 ビス付き品はオプションとなりますので、ご希望の場合は型名の後に「S」をご記載ください。例： F4076DS F4076DS-15L ビス仕様 ( 形状・材質・メッキ ) は変更可能です。ご希望の場合は弊社営業部にお気軽にご相談ください。 製品 寸法 処理 標準 ビス処理 対応可能 型名 定格(A) 適合電線 材質 ビスサイズ ビス材質 ページ (板厚) (メッキ) ビスタイプ (メッキ) ビスタイプ F4050A 9P 20A～40A 20A(2㎟) 30A(3.5㎟) 40A(5.5㎟) 黄銅 t=0.8 Sn M3×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4050B 9P 20A～40A 20A(2㎟) 30A(3.5㎟) 40A(5.5㎟) 黄銅 t=0.8 Sn M3.5×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4050C 9P 20A～40A 20A(2㎟) 30A(3.5㎟) 40A(5.5㎟) 黄銅 t=0.8 Sn M4×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4051A 9P 20A～40A 20A(2㎟) 30A(3.5㎟) 40A(5.5㎟) 黄銅 t=0.8 Sn M3×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4051B 9P 20A～40A 20A(2㎟) 30A(3.5㎟) 40A(5.5㎟) 黄銅 t=0.8 Sn M3.5×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4051C 9P 20A～40A 20A(2㎟) 30A(3.5㎟) 40A(5.5㎟) 黄銅 t=0.8 Sn M4×6L Type⑧ 黄銅 Ni Type③④⑤⑦ 5

製品仕様一覧 -INDEX- ■ ストレートタイプ 製品 寸法 処理 標準 ビス処理 対応可能 型名 定格(A) 適合電線 材質 ビスサイズ ビス材質 ページ (板厚) (メッキ) ビスタイプ (メッキ) ビスタイプ F4053A 9P 15A～30A 15A(1.25㎟) 20A(2㎟) 30A(3.5㎟) 黄銅 t=0.8 Sn M3×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4053C 9P 15A～30A 15A(1.25㎟) 20A(2㎟) 30A(3.5㎟) 黄銅 t=0.8 Sn M4×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4054A 9P 20A～40A 20A(2㎟) 30A(3.5㎟) 40A(5.5㎟) 黄銅 t=0.8 Sn M3×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4054C 9P 20A～40A 20A(2㎟) 30A(3.5㎟) 40A(5.5㎟) 黄銅 t=0.8 Sn M4×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4058A 9P 15A～30A 15A(1.25㎟) 20A(2㎟) 30A(3.5㎟) 黄銅 t=0.8 Sn M3×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4059C 9P 20A～40A 20A(2㎟) 30A(3.5㎟) 40A(5.5㎟) 黄銅 t=0.8 Sn M4×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4060A 9P 15A～30A 15A(1.25㎟) 20A(2㎟) 30A(3.5㎟) 黄銅 t=0.8 Sn M3×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4063C 9P 20A～40A 20A(2㎟) 30A(3.5㎟) 40A(5.5㎟) 黄銅 t=0.8 Sn M4×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4064A 10P 20A～40A 20A(2㎟) 30A(3.5㎟) 40A(5.5㎟) 黄銅 t=0.8 Sn M3×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4064B 10P 20A～40A 20A(2㎟) 30A(3.5㎟) 40A(5.5㎟) 黄銅 t=0.8 Sn M3.5×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4064C 10P 20A～40A 20A(2㎟) 30A(3.5㎟) 40A(5.5㎟) 黄銅 t=0.8 Sn M4×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4066C 10P 20A～40A 20A(2㎟) 30A(3.5㎟) 40A(5.5㎟) 黄銅 t=0.8 Sn M4×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4069A 10P 20A～40A 20A(2㎟) 30A(3.5㎟) 40A(5.5㎟) 黄銅 t=0.8 Sn M3×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4071B 10P 20A～40A 20A(2㎟) 30A(3.5㎟) 40A(5.5㎟) 黄銅 t=0.8 Sn M3.5×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4076D 10P 40A～70A 40A(5.5㎟) 50A(8㎟) 70A(14㎟) 黄銅 t=1.2 Sn M5×8L Type⑧ 黄銅 Ni Type③④⑤ F4076D-15L 10P 40A～70A 40A(5.5㎟) 50A(8㎟) 70A(14㎟) 黄銅 t=1.2 Sn M5×8L Type⑧ 黄銅 Ni Type③④⑤ F4076D-20L 10P 40A～70A 40A(5.5㎟) 50A(8㎟) 70A(14㎟) 黄銅 t=1.2 Sn M5×8L Type⑧ 黄銅 Ni Type③④⑤ F4077B 10P 10A～20A 10A(0.75㎟) 15A(1.25㎟) 20A(2㎟) 黄銅 t=0.8 Sn M3.5×7L Type② 鉄 Ni Type①② F4081A 11P 15A～30A 15A(1.25㎟) 20A(2㎟) 30A(3.5㎟) 黄銅 t=0.8 Sn M3×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4083A 11P 15A～30A 15A(1.25㎟) 20A(2㎟) 30A(3.5㎟) 黄銅 t=0.8 Sn M3×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4084A 11P 15A～30A 15A(1.25㎟) 20A(2㎟) 30A(3.5㎟) 黄銅 t=0.8 Sn M3×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4088A 11P 20A～40A 20A(2㎟) 30A(3.5㎟) 40A(5.5㎟) 黄銅 t=0.8 Sn M3×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4092C 11P 40A～70A 40A(5.5㎟) 50A(8㎟) 70A(14㎟) 黄銅 t=1.0 Sn M4×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4097C 11P 40A～70A 40A(5.5㎟) 50A(8㎟) 70A(14㎟) 黄銅 t=1.2 Sn M4×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4097C-15L 11P 40A～70A 40A(5.5㎟) 50A(8㎟) 70A(14㎟) 黄銅 t=1.2 Sn M4×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4097C-20L 11P 40A～70A 40A(5.5㎟) 50A(8㎟) 70A(14㎟) 黄銅 t=1.2 Sn M4×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4097C-30L 12P 40A～70A 40A(5.5㎟) 50A(8㎟) 70A(14㎟) 黄銅 t=1.2 Sn M4×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4099D 12P 40A～70A 40A(5.5㎟) 50A(8㎟) 70A(14㎟) 黄銅 t=1.2 Sn M5×8L Type⑧ 黄銅 Ni Type③④⑤ 60A～ F4100D 12P 60A～90A ～90A(22㎟) 黄銅 t=1.2 Sn M5×12L Type① 鉄 Ni Type③④⑤ 70A(14㎟) F4107A 12P 15A～30A 15A(1.25㎟) 20A(2㎟) 30A(3.5㎟) 銅 t=0.8 Sn M3×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4108A 12P 15A～30A 15A(1.25㎟) 20A(2㎟) 30A(3.5㎟) 銅 t=0.8 Sn M3×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4109A 12P 15A～30A 15A(1.25㎟) 20A(2㎟) 30A(3.5㎟) 銅 t=0.8 Sn M3×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4111H 12P 20A～40A 20A(2㎟) 30A(3.5㎟) 40A(5.5㎟) 黄銅 t=0.8 Sn φ3.6穴 F4112A 12P 15A～30A 15A(1.25㎟) 20A(2㎟) 30A(3.5㎟) 銅 t=0.8 Sn M3×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4113C 13P 20A～40A 20A(2㎟) 30A(3.5㎟) 40A(5.5㎟) 黄銅 t=0.8 Sn M4×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4117B 13P 15A～30A 15A(1.25㎟) 20A(2㎟) 30A(3.5㎟) 黄銅 t=0.8 Sn M3.5×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4119A 13P 30A～50A 30A(3.5㎟) 40A(5.5㎟) 50A(8㎟) 黄銅 t=0.8 Sn M3×6L Type⑧ 黄銅 Ni Type③④⑤⑦ 6

製品仕様一覧 -INDEX- ■ ストレートタイプ 製品 寸法 処理 標準 ビス処理 対応可能 型名 定格(A) 適合電線 材質 ビスサイズ ビス材質 ページ (板厚) (メッキ) ビスタイプ (メッキ) ビスタイプ F4119C 13P 30A～50A 30A(3.5㎟) 40A(5.5㎟) 50A(8㎟) 黄銅 t=0.8 Sn M4×6L Type⑧ 黄銅 Ni Type③④⑤⑦ 60A～ F4120E 13P 60A～90A ～90A(22㎟) 黄銅 t=1.2 Sn M6×10L Type⑧ 黄銅 Ni Type③⑤ 70A(14㎟) F4121A 13P 30A～40A 30A(3.5㎟) 40A(5.5㎟) 黄銅 t=0.8 Sn M3×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4121C 13P 30A～40A 30A(3.5㎟) 40A(5.5㎟) 黄銅 t=0.8 Sn M4×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4122C 13P 20A～40A 20A(2㎟) 30A(3.5㎟) 40A(5.5㎟) 銅 t=0.8 Sn M4×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4124C 13P 20A～40A 20A(2㎟) 30A(3.5㎟) 40A(5.5㎟) 黄銅 t=1.0 Sn M4×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4125D 13P 130A 130A(38㎟) 黄銅 t=1.2 Sn M5×8L Type⑧ 黄銅 Ni Type③⑤ F4125E 13P 130A 130A(38㎟) 黄銅 t=1.2 Sn M6×10L Type⑧ 黄銅 Ni Type③⑤ F4126D 14P 130A 130A(38㎟) 黄銅 t=1.2 Sn M5×8L Type⑧ 黄銅 Ni Type③⑤ F4126E 14P 130A 130A(38㎟) 黄銅 t=1.2 Sn M6×10L Type⑧ 黄銅 Ni Type③⑤ F4128D 14P 100A 100A(38㎟) 黄銅 t=1.2 Sn M5×8L Type⑧ 黄銅 Ni Type③⑤ F4128E 14P 100A 100A(38㎟) 黄銅 t=1.2 Sn M6×10L Type⑧ 黄銅 Ni Type③⑤ F4131D 14P 50A～70A 50A(8㎟) ～70A(14㎟) 黄銅 t=1.2 Sn M5×8L Type⑧ 黄銅 Ni Type③⑤ F4131E 14P 50A～70A 50A(8㎟) ～70A(14㎟) 黄銅 t=1.2 Sn M6×10L Type⑧ 黄銅 Ni Type③⑤ F4132A-15L 14P 20A～40A 20A(2㎟) 30A(3.5㎟) 40A(5.5㎟) 黄銅 t=1.0 Sn M3×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4132A-20L 14P 20A～40A 20A(2㎟) 30A(3.5㎟) 40A(5.5㎟) 黄銅 t=1.0 Sn M3×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4132A-25L 14P 20A～40A 20A(2㎟) 30A(3.5㎟) 40A(5.5㎟) 黄銅 t=1.0 Sn M3×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4132A-30L 14P 20A～40A 20A(2㎟) 30A(3.5㎟) 40A(5.5㎟) 黄銅 t=1.0 Sn M3×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4132A-35L 14P 20A～40A 20A(2㎟) 30A(3.5㎟) 40A(5.5㎟) 黄銅 t=1.0 Sn M3×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4132A-40L 15P 20A～40A 20A(2㎟) 30A(3.5㎟) 40A(5.5㎟) 黄銅 t=1.0 Sn M3×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4132A-45L 15P 20A～40A 20A(2㎟) 30A(3.5㎟) 40A(5.5㎟) 黄銅 t=1.0 Sn M3×6L Type⑧ 黄銅 Ni Type③④⑤⑦ 60A～ F4140C-10L 15P 60A～90A ～90A(22㎟) 黄銅 t=1.2 Sn M4×6L Type⑧ 黄銅 Ni Type③④⑤ 70A(14㎟) 60A～ F4140C-15L 15P 60A～90A ～90A(22㎟) 黄銅 t=1.2 Sn M4×6L Type⑧ 黄銅 Ni Type③④⑤ 70A(14㎟) 60A～ F4140C-20L 15P 60A～90A ～90A(22㎟) 黄銅 t=1.2 Sn M4×6L Type⑧ 黄銅 Ni Type③④⑤ 70A(14㎟) 60A～ F4140D-10L 15P 60A～90A ～90A(22㎟) 黄銅 t=1.2 Sn M5×8L Type⑧ 黄銅 Ni Type③④⑤ 70A(14㎟) 60A～ F4140D-15L 15P 60A～90A ～90A(22㎟) 黄銅 t=1.2 Sn M5×8L Type⑧ 黄銅 Ni Type③④⑤ 70A(14㎟) 60A～ F4140D-20L 15P 60A～90A ～90A(22㎟) 黄銅 t=1.2 Sn M5×8L Type⑧ 黄銅 Ni Type③④⑤ 70A(14㎟) FP422A 15P 15A～30A 15A(1.25㎟) 20A(2㎟) 30A(3.5㎟) 黄銅 t=0.8 Sn M3×6L Type⑧ 黄銅 Ni Type③④⑤⑦ FP425A 15P 20A～40A 20A(2㎟) 30A(3.5㎟) 40A(5.5㎟) 黄銅 t=0.8 Sn M3×6L Type⑧ 黄銅 Ni Type③④⑤⑦ FP439A 15P 20A～40A 20A(2㎟) 30A(3.5㎟) 40A(5.5㎟) 黄銅 t=0.8 Sn M3×6L Type① 鉄 Ni Type③④⑤⑦ リン F4141C 16P 20A 20A(2㎟) 30A(3.5㎟) 40A(5.5㎟) t=0.8 Ni M4×6L Type⑧ 黄銅 Ni Type③④⑤⑦ 青銅 F4144C 16P 30A～50A 30A(3.5㎟) 40A(5.5㎟) 50A(8㎟) 黄銅 t=0.8 Sn M4×6L Type⑧ 黄銅 Ni Type③④⑤⑦ ■ ストレート2極タイプ 製品 寸法 処理 標準 ビス処理 対応可能 型名 定格(A) 適合電線 材質 ビスサイズ ビス材質 ページ (板厚) (メッキ) ビスタイプ (メッキ) ビスタイプ F4093D 16P 70A 70A(14㎟) 黄銅 t=1.2 Sn M5×12L Type⑧ 黄銅 Ni Type③④⑤ F4118D 16P 70A 70A(14㎟) 黄銅 t=1.2 Sn M5×8L Type⑧ 黄銅 Ni Type③④⑤ 7

製品仕様一覧 -INDEX- ■ ライトアングルタイプ 製品 寸法 処理 標準 ビス処理 対応可能 型名 定格(A) 適合電線 材質 ビスサイズ ビス材質 ページ (板厚) (メッキ) ビスタイプ (メッキ) ビスタイプ F4052A 16P 15A～30A 15A(1.25㎟) 20A(2㎟) 30A(3.5㎟) 黄銅 t=0.8 Sn M3×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4061A 16P 15A～30A 15A(1.25㎟) 20A(2㎟) 30A(3.5㎟) 黄銅 t=0.8 Sn M3×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4062C 16P 20A～40A 20A(2㎟) 30A(3.5㎟) 40A(5.5㎟) 黄銅 t=0.8 Sn M4×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4070A 16P 15A～30A 15A(1.25㎟) 20A(2㎟) 30A(3.5㎟) 黄銅 t=0.8 Sn M3×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4070C 16P 15A～30A 15A(1.25㎟) 20A(2㎟) 30A(3.5㎟) 黄銅 t=0.8 Sn M4×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4074C 17P 20A～40A 20A(2㎟) 30A(3.5㎟) 40A(5.5㎟) 黄銅 t=0.8 Sn M4×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4082C 17P 20A～40A 20A(2㎟) 30A(3.5㎟) 40A(5.5㎟) 黄銅 t=0.8 Sn M4×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4082H 17P 20A～40A 20A(2㎟) 30A(3.5㎟) 40A(5.5㎟) 黄銅 t=0.8 Sn φ4.5穴 F4085C 17P 40A～70A 40A(5.5㎟) 50A(8㎟) 70A(14㎟) 黄銅 t=1.2 Sn M4×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4087C 17P 20A～40A 20A(2㎟) 30A(3.5㎟) 40A(5.5㎟) 黄銅 t=0.8 Sn M4×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4094A 17P 15A～30A 15A(1.25㎟) 20A(2㎟) 30A(3.5㎟) 黄銅 t=0.8 Sn M3×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4102C 17P 20A～40A 20A(2㎟) 30A(3.5㎟) 40A(5.5㎟) 黄銅 t=0.8 Sn M4x6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4130D 17P 50A～70A 50A(8㎟) ～70A(14㎟) 黄銅 t=1.2 Sn M5×8L Type⑧ 黄銅 Ni Type③⑤ F4130E 17P 50A～70A 50A(8㎟) ～70A(14㎟) 黄銅 t=1.2 Sn M6×10L Type⑧ 黄銅 Ni Type③⑤ F4133D 17P 100A 100A(38㎟) 黄銅 t=1.6 Sn M5×8L Type⑧ 黄銅 Ni Type③⑤ F4133E 17P 100A 100A(38㎟) 黄銅 t=1.6 Sn M6×10L Type⑧ 黄銅 Ni Type③⑤ F4142C 18P 40A～70A 40A(5.5㎟) 50A(8㎟) 70A(14㎟) 黄銅 t=1.2 Sn M4×7L Type⑧ 黄銅 Ni Type③④⑤⑦ F4142D 18P 40A～70A 40A(5.5㎟) 50A(8㎟) 70A(14㎟) 黄銅 t=1.2 Sn M5×8L Type⑧ 黄銅 Ni Type③④⑤⑦ F4143H 18P 30A 黄銅 t=0.8 Sn φ3.5穴 ■ 表面実装タイプ 製品 寸法 処理 標準 ビス処理 対応可能 型名 定格(A) 適合電線 材質 ビスサイズ ビス材質 ページ (板厚) (メッキ) ビスタイプ (メッキ) ビスタイプ F4134A 18P 30A～50A 30A(3.5㎟) 40A(5.5㎟) 50A(8㎟) 黄銅 t=1.2 Sn M3×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4134C 18P 30A～50A 30A(3.5㎟) 40A(5.5㎟) 50A(8㎟) 黄銅 t=1.2 Sn M4×6L Type⑧ 黄銅 Ni Type③④⑤⑦ ■ 傾斜タイプ 製品 寸法 処理 標準 ビス処理 対応可能 型名 定格(A) 適合電線 材質 ビスサイズ ビス材質 ページ (板厚) (メッキ) ビスタイプ (メッキ) ビスタイプ F4096C 18P 20A～40A 20A(2㎟) 30A(3.5㎟) 40A(5.5㎟) 黄銅 t=0.8 Sn M4×6L Type⑧ 黄銅 Ni Type③④⑤⑦ F4123D 18P 40A～70A 40A(5.5㎟) 50A(8㎟) ～70A(14㎟) 黄銅 t=1.2 Sn M5×8L Type⑧ 黄銅 Ni Type③④⑤⑦ 8

ストレートタイプ 品番 F4050 F4051 F4053 F4054 外観 高さ 6.5 6.5 6.3 2 基板 加工例 プリント基板厚 t1.4～t2.0 プリント基板厚 t1.4～t2.0 プリント基板厚 t1.4～t2.0 プリント基板厚 t1.4～t2.0 定格 20A～40A 20A～40A 15A～30A 20A～40A (A) バインドビス Type⑧ バインドビス Type⑧ バインドビス Type⑧ バインドビス Type⑧ F4050A M3×6L F4051A M3×6L F4053A M3×6L F4054A M3×6L ビス サイズ F4050B M3.5×6L F4051B M3.5×6L F4053C M4×6L F4054C M4×6L F4050C M4×6L F4051C M4×6L - - - - 品番 F4058 F4059 F4060 F4063 外観 高さ 6 3.4 6 10 基板 加工例 プリント基板厚 t1.4～t2.0 プリント基板厚 t1.4～t2.0 プリント基板厚 t1.4～t2.0 プリント基板厚 t1.4～t2.0 定格 15A～30A 20A～40A 15A～30A 20A～40A (A) バインドビス Type⑧ バインドビス Type⑧ バインドビス Type⑧ バインドビス Type⑧ F4058A M3×6L F4059C M4×6L F4060A M3×6L F4063C M4×6L ビス サイズ - - - - - - - - - - - - - - - - 9

ストレートタイプ 品番 F4064 F4066 F4069 F4071 外観 高さ 6.5 3.4 30 2 基板 加工例 プリント基板厚 t1.4～t2.0 プリント基板厚 t1.4～t2.0 プリント基板厚 t1.4～t2.0 プリント基板厚 t1.4～t2.0 定格 20A～40A 20A～40A 20A～40A 20A～40A (A) バインドビス Type⑧ バインドビス Type⑧ バインドビス Type⑧ バインドビス Type⑧ F4064A M3×6L F4066C M4×6L F4069A M3×6L F4071B M3.5×6L ビス サイズ F4064B M3.5×6L - - - - - - F4064C M4×6L - - - - - - 品番 F4076 F4076-15L F4076-20L F4077 外観 高さ 10 15 20 5.7 基板 加工例 プリント基板厚 t1.4～t1.6 プリント基板厚 t1.4～t1.6 プリント基板厚 t1.4～t1.6 プリント基板厚 t1.4～t2.0 定格 40A～70A 40A～70A 40A～70A 10A～20A (A) バインドビス Type⑧ バインドビス Type⑧ バインドビス Type⑧ フリータンシビス Type② F4076D M5×8L F4076D-15L M5×8L F4076D-20L M5×8L F4077B M3.5×7L ビス サイズ - - - - - - - - - - - - - - - - 10

ストレートタイプ 品番 F4081 F4083 F4084 F4088 外観 高さ 16 27 9 20 基板 加工例 プリント基板厚 t1.4～t2.0 プリント基板厚 t1.4～t2.0 プリント基板厚 t1.4～t2.0 プリント基板厚 t1.4～t2.0 定格 15A～30A 15A～30A 15A～30A 20A～40A (A) バインドビス Type⑧ バインドビス Type⑧ バインドビス Type⑧ バインドビス Type⑧ F4081A M3×6L F4083A M3×6L F4084A M3×6L F4088A M3×6L ビス サイズ - - - - - - - - - - - - - - - - 品番 F4092 F4097 F4097-15L F4097-20L 外観 高さ 3 10 15 20 基板 加工例 プリント基板厚 t1.4～t2.0 プリント基板厚 t1.4～t1.6 プリント基板厚 t1.4～t1.6 プリント基板厚 t1.4～t1.6 定格 40A～70A 40A～70A 40A～70A 40A～70A (A) バインドビス Type⑧ バインドビス Type⑧ バインドビス Type⑧ バインドビス Type⑧ F4092C M4×6L F4097C M4×6L F4097C-15L M4×6L F4097C-20L M4×6L ビス サイズ - - - - - - - - - - - - - - - - 11

ストレートタイプ 品番 F4097-30L F4099 F4100 F4107 外観 高さ 30 31.5 12 8 基板 加工例 プリント基板厚 t1.4～t1.6 プリント基板厚 t1.4～t2.0 プリント基板厚 t1.4～t1.6 プリント基板厚 t1.4～t1.6 定格 40A～70A 40A～70A 60A～90A 15A～30A (A) バインドビス Type⑧ バインドビス Type⑧ フリータンシビス Type① バインドビス Type⑧ F4097C-30L M4×6L F4099D M5×8L F4100D M5×12L F4107A M3×6L ビス サイズ - - - - - - - - - - - - - - - - 品番 F4108 F4109 F4111 F4112 外観 高さ 18 15 10 12.5 基板 加工例 プリント基板厚 t1.4～t1.6 プリント基板厚 t1.4～t1.6 プリント基板厚 t1.4～t2.0 プリント基板厚 t1.4～t1.6 定格 15A～30A 15A～30A 20A～40A 15A～30A (A) バインドビス Type⑧ バインドビス Type⑧ - バインドビス Type⑧ F4108A M3×6L F4109A M3×6L F4111H Φ3.6穴 F4112A M3×6L ビス サイズ - - - - - - - - - - - - - - - - 12

ストレートタイプ 品番 F4113 F4117 F4119 F4120 外観 高さ 3.4 8 10 10 基板 加工例 プリント基板厚 t1.4～t2.0 プリント基板厚 t1.4～t2.0 プリント基板厚 t1.4～t2.0 プリント基板厚 t1.4～t1.6 定格 20A～40A 15A～30A 30A～50A 60A～90A (A) バインドビス Type⑧ バインドビス Type⑧ バインドビス Type⑧ バインドビス Type⑧ F4113C M4×6L F4117B M3.5×6L F4119A M3×6L F4120E M6×10L ビス サイズ - - - - F4119C M4×6L - - - - - - - - - - 品番 F4121 F4122 F4124 F4125 外観 高さ 5.8 7.8 10.1 11.2 基板 加工例 プリント基板厚 t1.4～t2.0 プリント基板厚 t1.4～t2.0 プリント基板厚 t1.4～t2.0 プリント基板厚 t1.4～t1.6 定格 30A～40A 20A～40A 20A～40A 130A (A) バインドビス Type⑧ バインドビス Type⑧ バインドビス Type⑧ バインドビス Type⑧ F4121A M3×6L F4122C M4×6L F4124C M4×6L F4125D M5×8L ビス サイズ F4121C M4×6L - - - - F4125E M6×10L - - - - - - - - 13

ストレートタイプ 品番 F4126 F4128 F4131 F4132-15L 外観 高さ 11.2 7 7 15 基板 加工例 プリント基板厚 t1.4～t1.6 プリント基板厚 t1.4～t2.0 プリント基板厚 t1.4～t2.0 プリント基板厚 t1.4～t2.0 定格 130A 100A 50A～70A 20A～40A (A) バインドビス Type⑧ バインドビス Type⑧ バインドビス Type⑧ バインドビス Type⑧ F4126D M5×8L F4128D M5×8L F4131D M5×8L F4132A-15L M3×6L ビス サイズ F4126E M6×10L F4128E M6×10L F4131E M6×10L - - - - - - - - - - 品番 F4132-20L F4132-25L F4132-30L F4132-35L 外観 変形防止形状あり 変形防止形状あり 変形防止形状あり 高さ 20 25 30 35 基板 加工例 プリント基板厚 t1.4～t2.0 プリント基板厚 t1.4～t2.0 プリント基板厚 t1.4～t2.0 プリント基板厚 t1.4～t2.0 定格 20A～40A 20A～40A 20A～40A 20A～40A (A) バインドビス Type⑧ バインドビス Type⑧ バインドビス Type⑧ バインドビス Type⑧ F4132A-20L M3×6L F4132A-25L M3×6L F4132A-30L M3×6L F4132A-35L M3×6L ビス サイズ - - - - - - - - - - - - - - - - 14

ストレートタイプ 品番 F4132-40L F4132-45L F4140-10L F4140-15L 外観 変形防止形状あり 変形防止形状あり 高さ 40 45 10 15 基板 加工例 プリント基板厚 t1.4～t2.0 プリント基板厚 t1.4～t2.0 プリント基板厚 t1.6 プリント基板厚 t1.6 定格 20A～40A 20A～40A 60A～90A 60A～90A (A) バインドビス Type⑧ バインドビス Type⑧ バインドビス Type⑧ バインドビス Type⑧ F4132A-40L M3×6L F4132A-45L M3×6L F4140C-10L M4×6L F4140C-15L M4×6L ビス サイズ - - - - F4140D-10L M5×8L F4140D-15L M5×8L - - - - - - - - 品番 F4140-20L FP422 FP425 FP439 外観 高さ 20 3.4 7.65 2.5 基板 加工例 プリント基板厚 t1.6 プリント基板厚 t1.4～t2.0 プリント基板厚 t1.4～t2.0 プリント基板厚 t1.4～t2.0 定格 60A～90A 15A～30A 20A～40A 20A～40A (A) バインドビス Type⑧ バインドビス Type⑧ バインドビス Type⑧ フリータンシビス Type① F4140C-20L M4×6L FP422A M3×6L FP425A M3×6L FP439A M3×6L ビス サイズ F4140D-20L M5×8L - - - - - - - - - - - - - - 15

ストレートタイプ/ストレート2極タイプ/ライトアングルタイプ 品番 F4141 F4144 F4093 F4118 外観 テーピング対応品 高さ 3.4 8 10 10 基板 加工例 プリント基板厚 t1.6 プリント基板厚 t1.6 プリント基板厚 t1.4～t2.0 プリント基板厚 t1.4～t1.6 定格 20A 30A～50A 70A 70A (A) バインドビス Type⑧ バインドビス Type⑧ バインドビス Type⑧ バインドビス Type⑧ F4141C M4×6L F4144C M4×6L F4093D M5×12L F4118D M5×8L ビス サイズ - - - - - - - - - - - - - - - - 品番 F4052 F4061 F4062 F4070 外観 高さ 8 8 10 8 基板 加工例 プリント基板厚 t1.4～t2.0 プリント基板厚 t1.4～t2.0 プリント基板厚 t1.4～t2.0 プリント基板厚 t1.4～t2.0 定格 15A～30A 15A～30A 20A～40A 15A～30A (A) バインドビス Type⑧ バインドビス Type⑧ バインドビス Type⑧ バインドビス Type⑧ F4052A M3×6L F4061A M3×6L F4062C M4×6L F4070A M3×6L ビス サイズ - - - - - - F4070C M4×6L - - - - - - - - 16

ライトアングルタイプ 品番 F4074 F4082 F4085 F4087 外観 F4082C F4082H 高さ 11 10 12 20 基板 加工例 プリント基板厚 t1.4～t2.0 プリント基板厚 t1.4～t2.0 プリント基板厚 t1.4～t1.6 プリント基板厚 t1.4～t2.0 定格 20A～40A 20A～40A 40A～70A 20A～40A (A) バインドビス Type⑧ バインドビス Type⑧ (F4082Cのみ) バインドビス Type⑧ バインドビス Type⑧ F4074C M4×6L F4082C M4×6L F4085C M4×6L F4087C M4×6L ビス サイズ - - F4082H Φ4.5穴 - - - - - - - - - - - - 品番 F4094 F4102 F4130 F4133 外観 高さ 13 11 19 14.9 基板 加工例 プリント基板厚 t1.4～t2.0 プリント基板厚 t1.4～t2.0 プリント基板厚 t1.4～t2.0 プリント基板厚 t1.4～t2.0 定格 15A～30A 20A～40A 50A～70A 100A (A) バインドビス Type⑧ バインドビス Type⑧ バインドビス Type⑧ バインドビス Type⑧ F4094A M3×6L F4102C M4x6L F4130D M5×8L F4133D M5×8L ビス サイズ - - - - F4130E M6×10L F4133E M6×10L - - - - - - - - 17

ライトアングルタイプ/表面実装タイプ/傾斜タイプ 品番 F4142 F4143 外観 高さ 21 12 基板 加工例 プリント基板厚 t1.6～t2.0 プリント基板厚 t1.6 定格 40A～70A 30A (A) バインドビス Type⑧ - F4142C M4×7L F4143H φ3.5穴 ビス サイズ F4142D M5×8L - - - - - - 品番 F4134 F4096 F4123 外観 高さ 12 9 8.8 基板 加工例 プリント基板厚 t1.4～t2.0 プリント基板厚 t1.4～t2.0 定格 30A～50A 20A～40A 40A～70A (A) バインドビス Type⑧ バインドビス Type⑧ バインドビス Type⑧ F4134A M3×6L F4096C M4×6L F4123D M5×8L ビス サイズ F4134C M4×6L - - - - - - - - - - 18

PICK UP 瞬結® 端子台 瞬間結線端子台 丸型・Y型圧着端子に対応。 圧着端子の上下関係なく挿入可能です。 パチン！と押込むだけで結線が完了いたします。 結線作業の大幅な短縮を実現いたします。 UF7001シリーズ UF7002シリーズ DINレール型ワンタッチタイプ 中継型タイプ トランジスタクリップ トランジスタや、三端子レギュレータ等の 部品固定にご使用いただけます。 クリップ自体の放熱効果に加え、放熱板への 熱伝導率を更に高める事ができます。 COMING SOON 縦型基板端子 従来の基板端子と比べ、実装に必要な面積が狭く 省スペースで配置することが可能です。 小型ながら通常の基板端子と変わらない定格で使用可能。 使用材料が少ないため、低価格化を実現いたしました。 同形状でM3,M3.5,M4,φ3.6穴のバリエーションを揃え 様々な用途、設置箇所に対応できます。

関連製品 中継型端子台 貫通型端子台 差込型端子台 2・3段型端子台 コネクタンシ ねじなし端子台 押締端子台 ・押締式ツーピースコネクタンシ ショートピース カバー台・カバー ヒューズホルダ 絶縁ブッシング タブ ・クリップ・カバー ・トランジスタスペーサ ■本社 〒146-0085 東京都大田区久が原 3-32-4 TEL.03-3755-5711(代表) FAX.03-3755-5885 E-mail／info@fujicon-tb.co.jp ■山梨事業所 〒403-0021 山梨県南都留郡西桂町下暮地588-1 TEL.0555-25-3181(代表) FAX.0555-25-3184 E-mail／yamanashi@fujicon-tb.co.jp ホームページ https://www.fujicon-tb.co.jp/ ・本資料の内容は2024年4月現在のものです。製品改良のために予告なく変更される場合がございますのでご了承ください。 ・本資料の掲載内容は参考仕様となります。ご使用の際には図面などご請求の上ご確認ください。 ・製品の色味につきましては、印刷の関係上実際のものと多少異なる場合がございます。
