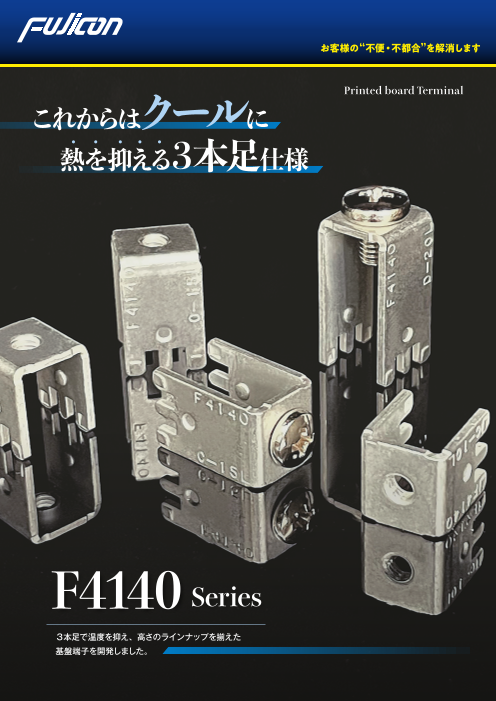

Page1
お客様の“不便・不都合”を解消します
Printed board Terminal
これからはクールに
熱を抑える３本足仕様
F4140 Series
３本足で温度を抑え、高さのラインナップを揃えた
基盤端子を開発しました。
Page2
Printed board Terminal
F4140 仕 様
名 称 材 質 寸 法 処 理
Series 基板端子 黄銅 板厚t1.2 スズメッキ
結線ビス 黄銅 ― ニッケルメッキ
定 格
● 定格電流 60A～90A
● 適合電線 60A～70A（14㎜2）, ～90A（22㎜2）
● 一般公差 ±0.5mm
● 使用温度 －40℃～90℃
Line-Up
F4140-20L
F4140-15L
これからはクールに。
F4140-10L 熱を抑える３本足で
配線作業の効率UP！
※ 型番には「C」と「D」がございます。F4140C = 基盤端子（M4用）ビスなし ／ F4140D = 基盤端子（M5用）ビスなし
※ 型番の末尾に「S」を付けますとM4(M5)バインドビス組付となります。（例：F4140DS-10L）
選べる TYPE 3 TYPE 4
PW・SWセムスバインド SWセムスバインド
ねじ・メッキ仕様
※お客様のご要望に沿えますよ
う、形状・材質・メッキがお B5×12PSW B5×12PSW B5×12PSW B5×12SW
選びいただけます。 真 NI PWφ10 真 NI PWφ12 鉄 NI 真 NI
TYPE 5
選べるねじのご注文は PW・SWセムスナベ
ビス仕様変更をご希望の際は、
弊社営業部へお気軽にご相談
ください。
N5×10PSW N5×12PSW N5×12PSW N5×12PSW
鉄 CR PWφ10 真 NI PWφ10 鉄 CR PWφ10 鉄 NI PWφ12
ホームページでは、基板端子の
仕様や図面のデータも掲載して
〒146-0085 東京都大田区久が原3-32-4 おります。
TEL. 03-3755-5711（代表）
FAX. 03-3755-5885 URL: http://www.fujicon-tb.co.jp E-mail: info@fujicon-tb.co.jp
