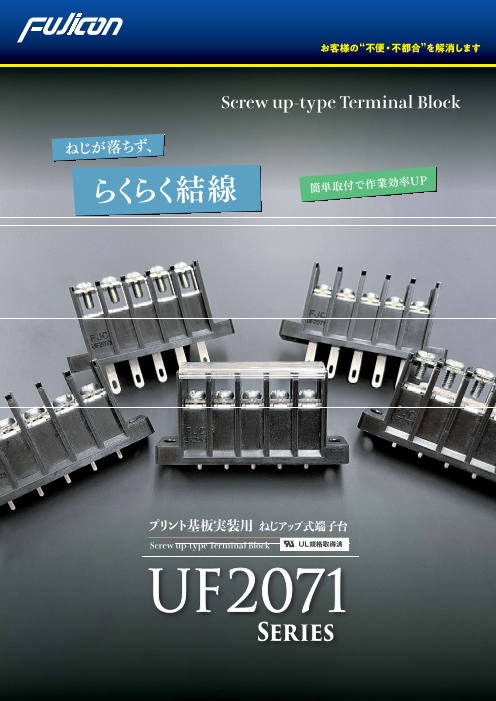

Page1
お客様の“不便・不都合”を解消します
Screw up-type Terminal Block
ねじが落ちず、
らくらく結線 簡単取付で作業効率UP
プリント基板実装用 ねじアップ式端子台
Screw up-type Terminal Block UL規格取得済
UF2071
Series
Page2
シンプルかつ ねじアップ構造により、端子ねじを緩めても本体からねじが
外れにくい為、紛失の心配がございません。
より安心な結線 また緩めたねじは内部構造により、浮き上がった状態で自己
保持するため、ねじ締付時の作業効率が向上します。
特 徴 ねじ脱落防止に有効なねじアップ式
ピッチ：7.62mm 定格：AC250V/10A
適合電線：AWG 22～16
海外規格 UL/C-UL認定取得
背面壁なし仕様のため、接続方向に指定なし
導電板形状は2種類から選択可能
電線巻き付け 通常
実装タイプ 実装タイプ
型式 型式
Screw up-type Terminal Block UF2071 Series UF2071B UF2071A
仕様・外形図
型 式 UF2071A
ピッチ 7.62mm
定格電圧 250V
定格電流 10A
適合電流 AWG22～16
極 数 1-10極
※リード以外の
寸法は
UF2071Aと
同様である。
1P 2P 3P 4P 5P 6P 7P 8P 9P 10P
A 21.52 29.14 36.76 44.38 52 59.62 67.24 74.86 82.48 90.1
B 7.62 15.24 22.86 30.48 38.1 45.72 53.34 60.96 68.58
C 7.54 15.16 22.78 30.4 38.02 45.64 53.26 60.88 68.5 76.12
ホームページでは、型番やカテゴリ
などから製品の検索ができます。
〒146-0085 東京都大田区久が原3-32-4 仕様や図面のデータも掲載して
おります。
TEL. 03-3755-5711（代表）
FAX. 03-3755-5885 URL: http://www.fujicon-tb.co.jp E-mail: info@fujicon-tb.co.jp
