ハイブリッド記録計　KL4000シリーズ/KH4000シリーズ

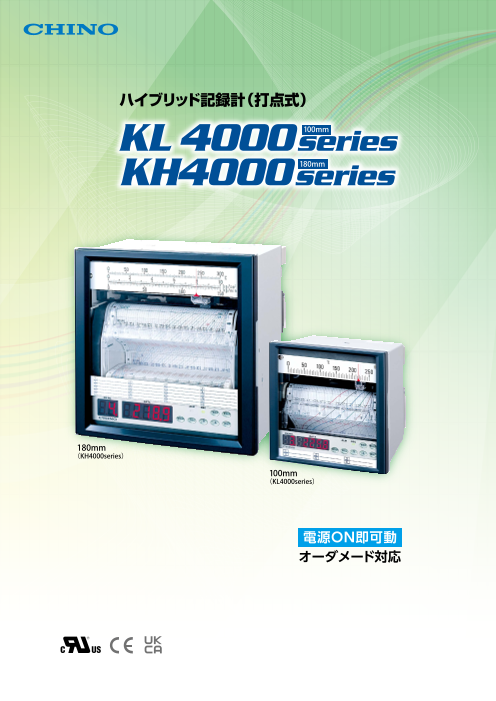

No.CR-48-04 ハイブリッド記録計（打点式） 電源ON即可動 オーダメード対応 180mm （KH4000series） 100mm （KL4000series）

さまざまな分野、用途のニーズに対応 測定入力に合った オーダメードに対応 アナログ目盛とデジタル表示 使いやすさを高める多くの特長に加えて、各種装置や用途に 測定入力に合ったアナログ 応じた専用機能の付加などオーダメードにも対応します。 目盛で、目盛板はKLシリーズ で最大3重、KHシリーズで 最大6重まで可能ですので、 複数の入力に対応できます。 演算機能を標準装備 測定値はデジタル表示でひと 統合パッケージソフトTRAMS（無償）を使用して、算術演算・ 目で読みとることもできます。 比較演算・論理演算・一般関数・チャンネルデータ演算・積算 演算などができます。 配線が楽な着脱式の端子板 統合パッケージソフトTRAM（S 無償）を用意 配線が手元で簡単に行えるように、着脱式の端子板を TRAMSは弊社ホームページよりダウンロードしてお使い頂けます。 採用しました。 ●パソコンで簡単にデータ集録 ●記録計から通信でパラメータを読み込んで編集 ●編集・保存したパラメータを記録計に反映 ●集録したデータファイルのトレンドグラフ表示、波形処理、 通信機能で簡易計装も簡単 　編集作業 ※パソコンでの集録には、オプションの通信インターフェイスが必要です。 USBポートを標準装備し統合パッケージソフトTRAM（S 無償） により設定を行うことができます。 通信インターフェイスにはRS-422A、RS-232C、RS-485を用意 しています。パソコンと調節計と組み合わせることで簡易計 装システムを組むことができます。 形　式 KL 4□□□－□□□ KH4□□□－□□□ シリーズ KL4000シリーズ 100mmハイブリッド記録計（打点式） 　KH4000シリーズ　180mmハイブリッド記録計（打点式） 入力信号 1：熱電対・直流電圧　単レンジ 2：測温抵抗体　単レンジ 5：熱電対・直流電圧　箇所別レンジ 6：測温抵抗体・熱電対・直流電圧　箇所別レンジ 入力点数 　06：6打点 　12：12打点 　24：24打点 通信インターフェイス（オプション） 　N：なし R：RS-232C A：RS-422A/RS-485 警報出力＋外部駆動（オプション） 0：なし 2：メカリレー a接点警報出力2点 4：メカリレー c接点警報出力4点＋外部駆動5点 A：メカリレー a接点警報出力6点＋外部駆動5点 8：メカリレー c接点警報出力8点＋外部駆動10点 B：メカリレー a接点警報出力12点＋外部駆動10点 F：メカリレー c接点警報出力16点＋外部駆動20点 　D：メカリレー a接点警報出力24点＋外部駆動20点 電　源 A：100－240V AC KH4000シリーズのみ

入力仕様 表示・指示仕様 測 定 点 数 : KL（100mm）…6点 アナログ指示 : 目盛板 KH（180mm）…6点、12点、24点 KLシリーズは100mm、KHシリーズは180mm 入 力 種 類 : 直流電圧…±6.9mV、±13.8mV、±27.6mV、 デジタル表示 : 7セグタイプ赤色LED 　　　　　±69.0mV、± 5V チャンネル番号 2桁、データ表示 5桁 直流電流…外付受信抵抗を付加することにより対応 熱 電 対…K、E、J、T、R、S、B、N、U、L、W-WRe26、 ステータス表示 : REC、ALM C（WRe5-WRe26）、PtRh40-PtRh20、 NiMo-Ni、CR-AuFe、PlatinelⅡ 測温抵抗体…Pt100、旧Pt100、JPt100、Pt50、Pt-Co 警報仕様 精 度 定 格 :測定レンジ・精度定格・表示分解能の表参照 測 定 周 期 : 5秒／ 6点、　10秒／12点、　10秒／24点 警 報 表 示 : ステータス表示“ALM”点滅 基準点補償精度 : K、E、J、T、N、PlatinelⅡ…±0.5℃または起電力の20μV 運転画面で測定値点滅 相当値のいずれか大きい方 警 報 種 類 : 絶対値上限下限警報、差上限下限警報、変化率上限 上記以外…±1.0℃または、起電力の40μV相当値の 下限警報 いずれか大きい方 周囲温度：23℃±10℃において 警 報 設 定 : 各点個別設定、最大2レベル／1チャンネル バーンアウト:熱電対入力および測温抵抗体入力において入力信号 警 報 出 力 : KL（100mm）…メカリレー a接点2出力・6出力、 の断線判定機能 メカリレーc接点4出力 入力チャンネルごとに、バーンアウト機能なし／UP／ KH（180mm）…メカリレー a接点2出力・6出力・　 DOWNの選択が可能（ご購入時にご指定ください） 12出力・24出力、 メカリレーc接点4出力・8出力・16出力 端 子 板 : 着脱式で結線時取り外し可能 一般仕様 定格電源電圧 : 100̶240V AC、50/60Hz 記録仕様 消 費 電 力 : KL（100mm）…最大 38VA KH（180mm）…最大 60VA 打 点 周 期 : 約5秒／ 1点 正常動作条件 : 周囲温度 0～50℃ 記 録 方 法 :ワイヤドット方式　6色リボン 周囲湿度 20～ 80%rh（ ただし、結露しないこと） 電源電圧 一般電源仕様：90～ 264VAC 記 録・印 字 色 :アナログ記録… 電源周波数 50／ 60Hz±2％ チャンネル 1, 7 2, 8 3, 9 取付姿勢 前傾0°、後傾0～30°、左右0～10° 13,19 14,20 15,21 色 赤 黒 青 ケ ー ス: 扉　枠…アルミダイカスト（黒） チャンネル 4,10 5,11 6,12 前面板…ガラス（無色透明） 16,22 17,23 18,24 ケース…普通鋼板（グレー） 色 緑 茶 紫 取 付 方 法 : パネル埋込取付 デジタル記録… 定時刻記録 赤、黒、青、緑、茶、紫の6色繰り返し 質 量 : KL（100mm） 約3.0kg（フルオプション） 警報印字 発生：赤　　解除：緑 KH（180mm）　約8.0kg（フルオプション） リスト印字 黒（チャンネル個別項目はアナログ 記録チャンネルと同色） 対応規格 記 録 紙 : KL（100mm）…折りたたみ式（全幅114mm、　　　 全長10m、有効記録幅100mm） E M C 指 令 : EN61326-1適合 Class A（CE、UKCA） KH（180mm）…折りたたみ式（全幅200mm、　　　 全長20m、有効記録幅180mm） ※試験中、最大±20%、または最大2mVのいずれか 　大きい方に相当する指示値が変動することがあり チャートスピード: 1 ～ 1500mm ／ hより、1mm間隔で任意設定 ます （ただし、12.5mm設定可） 安 全 : EN61010-1、EN61010-2-030適合（CE、UKCA） 定 時 刻 記 録 :アナログ記録に月日、時刻、チャンネル番号、データ、 UL61010-1認証（UL） 単位をデジタル記録。インターバル（時、分）任意設定 CSA C22.2 No.61010-1認証（cUL） 過電圧カテゴリーⅡ、汚染度2 データプリント:要求時にアナログ記録を中断して時刻および測定値 をデジタル記録 環 境 規 制 : RoHS（CE、UKCA） 環境規制規格：EN IEC63000適合 警 報 印 字 : 警報発生時…発生時刻、チャンネル番号、警報種類、 （ 産業用を含む監視および制御機器） 警報レベル 警報解除時…解除時刻、チャンネル番号、警報種類、 UL File.No : E202547 警報レベル リ ス ト 印 字 :要求時に年月日、チャートスピードおよび各チャンネ オプション ルの設定内容などをアナログ記録を中断して印字 差 記 録 :基準チャンネルと測定値との差あるいは基準値（設 ●通信インターフェイス 定値）との差を記録（パッケージソフトを使い設定） ●警報出力 ●外部駆動 定 時 印 字 :チャートスピードに連動して、月日、時刻と時刻線、 ●他社記録紙対応仕様 目盛、チャンネル番号、タグ、単位を印字 ●取手ゴム足付き（CE、UKCA、UL／cUL非対応） スキップ機能 :入力を結線していないチャンネルの表示、記録の 有無を設定可能

測定レンジ・精度定格・表示分解能 外形寸法 入力種類 測定レンジ 精度定格 表示分解能 KL4000series －6.9 ～ 6.9mV 測定レンジの±0.2％±1digit 5μV 144 63 18 63 216（警報ユニット・通信ユニット付加時） 直 －13.8 ～ 13.8mV 10μV 流 mV 電 －27.6 ～ 27.6mV 測定レンジの±0.1％±1digit 10μV 圧 －69.0 ～ 69.0mV 10μV V －5～ 5 V 10mV －150～ 150℃ 測定レンジの±0.2％±1digit 0.1℃ K －200～ 300℃ 0.1℃ －200～ 600℃ 0.1℃ －200～ 1370℃ 1 ℃ 154.4 E －200～ 350℃ 測定レンジの±0.1％±1digit 0.1℃ 27.2 195 －200～ 900℃ 1 ℃ 200 J －200 ～ 500℃ 0.1℃ ［パネルカットおよび計器取付最小寸法］ －200～ 1200℃ 1 ℃ －150～ 150℃ 測定レンジの±0.2％±1digit 0.1℃ T －200～ 250℃ 0.1℃ －200～ 400℃ 0.1℃ R 0～ 1760℃ 測定レンジの±0.1％±1digit 1 ℃ S 0～ 1760℃ 1 ℃ B 0～ 1820℃ 1 ℃ 熱 電 －200～ 200℃ 測定レンジの±0.2％±1digit 0.1℃ 対 N －200～ 400℃ 138 +10.1℃ 0 －200～ 750℃ 測定レンジの±0.1％±1digit 0.1℃ －200～ 1300℃ 1 ℃ KH4000series －150～ 150℃ 測定レンジの±0.2％±1digit 0.1℃ 216（警報ユニット・ 288 　　 通信ユニット付加時） －200～ 250℃ 0.1℃ U －200～ 500℃ 0.1℃ －200～ 600℃ 測定レンジの±0.1％±1digit 0.1℃ －200～ 500℃ 0.1℃ L －200～ 900℃ 1 ℃ W-WRe26 0 ～ 2315℃ 測定レンジの±0.15％±1digit 1 ℃ C（WRe5-WRe26） 0～ 2315℃ 測定レンジの±0.2％±1digit 1 ℃ NiMo-Ni 0 ～ 1310℃ 1 ℃ 0～ 150℃ 0.1℃ PlatinelⅡ 0～ 350℃ 測定レンジの±0.15％±1digit 0.1℃ 297.6 154.4 0 ～ 650℃ 0.1℃ 195 0 ～ 1390℃ 1 ℃ PtRh40-PtRh20 0 ～ 1880℃ 1 ℃ 360 CR-AuFe 0 ～ 280 K 測定レンジの±0.2％±1digit 0.1 K ［パネルカットおよび計器取付最小寸法］ －50～ 50℃ 0.1℃ －100～ 100℃ 0.1℃ Pt100 －140～ 150℃ 0.1℃ －200～ 300℃ 0.1℃ －200～ 649℃ 0.1℃ －50～ 50℃ 0.1℃ －100～ 100℃ 0.1℃ 測 温 旧Pt100 －140～ 150℃ 抵 －200～ 300℃ 測定レンジの±0.1％±1digit 0.1℃ 0.1℃ 281+1 抗 －200～ 649℃ 0.1℃ 0 単位：mm 体 －50～ 50℃ 0.1℃ －100～ 100℃ 0.1℃ 関連別売品 JPt100 －140～ 150℃ 0.1℃ －200～ 300℃ 0.1℃ 電流入力用 100Ω 形式：EZ-RX100（最大50mA） －200～ 649℃ 0.1℃ 受信抵抗 250Ω 形式：EZ-RX250（最大20mA） Pt50 －200～ 649℃ 0.1℃ Pt-Co 4 ～ 374 K 測定レンジの±0.15％±1digit 0.1 K ※基準動作条件における測定レンジ換算精度。熱電対は基準点補償精度含まず。別途精度定格の例外規定あり。 ※精度定格の“digit”は表示分解能による。 安全に関するご注意 ●本製品は、一般工業計器として設計・製造したものです。 ●本製品の設置・接続・使用に際し、取扱説明書をよくお読みの上、正しくご使用ください。 ●記載内容は性能改善等により、予告なく変更することがありますのでご了承ください。 ●本カタログの記載内容は2022年12月現在のものです。最新情報は弊社Webサイトでご確認ください。 東日本支店 〒173-8632　東京都板橋区熊野町 32-8 名古屋支店 〒450-0001 愛知県名古屋市中村区那古野 1-47-1 　　　　 ☎03（3956）2205（代） FAX03（3956）2477 　　　　　（名古屋国際センタービル） 東　　京 ☎03（3956）2401　水　　戸 ☎029（224）9151 　　　　 ☎052（581）7595（代） FAX052（561）2683 札　　幌 ☎011（757）9141　大　　宮 ☎048（643）4641 名 古 屋 ☎052（581）7595　富　　山 ☎076（441）2096 仙　　台 ☎022（227）0581　千　　葉 ☎043（224）8371 静　　岡 ☎054（255）6136 新　　潟 ☎025（243）2191　立　　川 ☎042（521）3081 高　　崎 ☎0274（42）6611 神 奈 川 ☎046（295）9100 （販売店） 宇 都 宮 ☎028（612）8963 大阪支店 〒564-0063　大阪府吹田市江坂町 1-23-101 本　　社 〒173-8632　東京都板橋区熊野町 32-8 　　　　（ 大同生命江坂ビル） 　　　　 ☎03（3956）2111（大代） FAX03（3956）8927 　　　　 ☎06（6385）7031（代） FAX06（6386）7202 大　　阪 ☎06（6385）7031　広　　島 ☎082（261）4231 大　　津 ☎077（526）2781　福　　岡 ☎092（481）1951 URL : https://www.chino.co.jp/ 岡　　山 ☎086（473）7400 北 九 州 ☎093（531）2081 Cat.No. CR-48-04 Dec. '22-01 Printed in Japan ◯I 80 288 144 360 200 88.8 138 +1 281+1 0 0 12.5 □137 12.5 162 □277.6
