ハイブリッドメモリーレコーダ（打点式）　AL4000シリーズ/AH4000シリーズ

ハイブリッドメモリーレコーダ（打点式） H Y B R I D M E M O R Y R E C O R D E R 記録と記憶の融合 チャートとSDカードへ同時記録 SDカードプレーバック機能搭載（オプション）

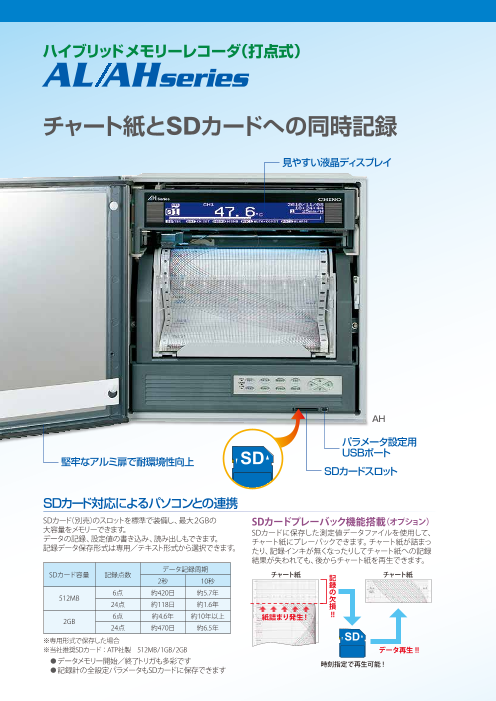

ハイブリッドメモリーレコーダ（打点式） チャート紙とSDカードへの同時記録 見やすい液晶ディスプレイ AH パラメータ設定用 堅牢なアルミ扉で耐環境性向上 SD USBポート SDカードスロット SDカード対応によるパソコンとの連携 SDカード（別売）のスロットを標準で装備し、最大２GBの SDカードプレーバック機能搭載（オプション） 大容量をメモリーできます。 SDカードに保存した測定値データファイルを使用して、 データの記録、設定値の書き込み、読み出しもできます。 チャート紙にプレーバックできます。チャート紙が詰まっ 記録データ保存形式は専用／テキスト形式から選択できます。 たり、記録インキが無くなったりしてチャート紙への記録 結果が失われても、後からチャート紙を再生できます。 データ記録周期 SDカード容量 記録点数 チャート紙 記 チャート紙 2秒 10秒 録 6点 約420日 約5.7年 の 512MB 欠 24点 約118日 約1.6年 損 6点 約4.6年 約10年以上 紙詰まり発生！ !! 2GB 24点 約470日 約6.5年 ※専用形式で保存した場合 SD ※当社推奨SDカード： ATP社製　512MB/1GB/2GB データ再生 !! 　●データメモリー開始／終了トリガも多彩です 時刻指定で再生可能 ! 　●記録計の全設定パラメータもSDカードに保存できます

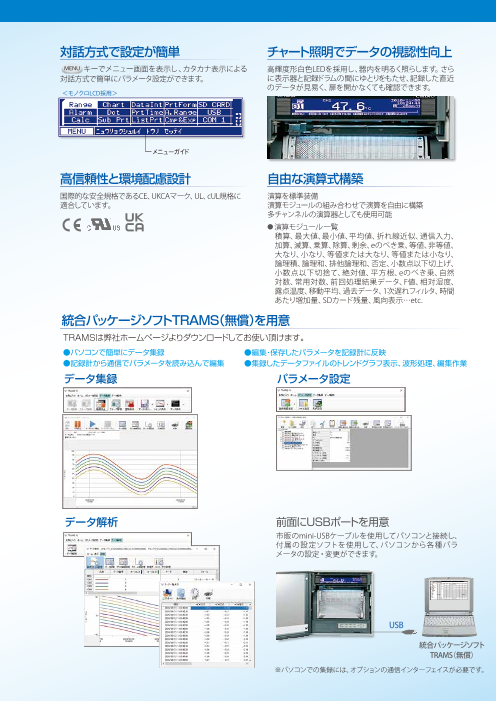

対話方式で設定が簡単 チャート照明でデータの視認性向上 　M　EN　U キーでメニュー画面を表示し、カタカナ表示による 高輝度形白色LEDを採用し、器内を明るく照らします。さら 対話方式で簡単にパラメータ設定ができます。 に表示器と記録ドラムの間にゆとりをもたせ、記録した直近 のデータが見易く、扉を開かなくても確認できます。 ＜モノクロLCD採用＞ メニューガイド 高信頼性と環境配慮設計 自由な演算式構築 国際的な安全規格であるCE、UKCAマーク、UL、cUL規格に 演算を標準装備 適合しています。 演算モジュールの組み合わせで演算を自由に構築 多チャンネルの演算器としても使用可能 ●演算モジュール一覧 積算、最大値、最小値、平均値、折れ線近似、通信入力、 加算、減算、乗算、除算、剰余、eのべき乗、等値、非等値、 大なり、小なり、等値または大なり、等値または小なり、 論理積、論理和、排他論理和、否定、小数点以下切上げ、 小数点以下切捨て、絶対値、平方根、eのべき乗、自然 対数、常用対数、前回処理結果データ、F値、相対湿度、 露点温度、移動平均、過去データ、1次遅れフィルタ、時間 あたり増加量、SDカード残量、風向表示…etc. 統合パッケージソフトTRAMS（無償）を用意 TRAMSは弊社ホームページよりダウンロードしてお使い頂けます。 ●パソコンで簡単にデータ集録 ●編集・保存したパラメータを記録計に反映 ●記録計から通信でパラメータを読み込んで編集 ●集録したデータファイルのトレンドグラフ表示、波形処理、編集作業 データ集録 パラメータ設定 データ解析 前面にUSBポートを用意 市販のmini-USBケーブルを使用してパソコンと接続し、 付属の設定ソフトを使用して、パソコンから各種パラ メータの設定・変更ができます。 USB 統合パッケージソフト TRAM（S 無償） ※パソコンでの集録には、オプションの通信インターフェイスが必要です。

形式 AL 47□□－□□□－□N□ AH 47□□－□□□－□N□ 入力点数 入力点数 　06：6打点 　06：6打点 　12：12打点 　24：24打点 通信インターフェイス （オプション） 　N：なし 通信インターフェイス （オプション） 　E： イーサネット 　N：なし 　R：RS-232C 　 E： イーサネット 　A：RS-422A/RS-485 　 R：RS-232C 　Q：RS-232C+RS-485 　 A：RS-422A/RS-485 　C：RS-422A/RS-485+RS-485 　Q：RS-232C+RS-485 　G：イーサネット+RS-422A/RS-485+RS-485 　 C：RS-422A/RS-485+RS-485 　 F：イーサネット+RS-422A/RS-485+RS-485+下位通信 　G：イーサネット+RS-422A/RS-485+RS-485 　 F：イーサネット+RS-422A/RS-485+RS-485+下位通信 警報出力＋外部駆動 （オプション） 警報出力＋外部駆動 （オプション） 　0：なし 　0：なし 　2：メカリレー a接点警報出力2点 　2：メカリレー a接点警報出力2点 　4：メカリレー c接点警報出力4点＋外部駆動5点 　4：メカリレー c接点警報出力4点＋外部駆動5点 　A：メカリレー a接点警報出力6点＋外部駆動5点 　A：メカリレー a接点警報出力6点＋外部駆動5点 　8：メカリレー c接点警報出力8点＋外部駆動10点 電　源 　B：メカリレー a接点警報出力12点＋外部駆動10点 　A：100－240V AC 　 F：メカリレー c接点警報出力16点＋外部駆動20点 　D：メカリレー a接点警報出力24点＋外部駆動20点 取手ゴム足（オプション）* 電　源 　N：なし 　A：100－240V AC 　T：あり 取手ゴム足（オプション）* SDカードプレーバック 　N：なし （オプション） 　N：なし 　Ｔ：あり 　P：あり SDカードプレーバック（オプション） 　N：なし *取手ゴム足（オプション）付加時はCE、UKCA、UL/cUL非適合になります。 　P：あり 入力仕様 測定レンジ・表示分解能・精度定格 測 定 点 数 : AL…6点 入力種類 測定レンジ 基準レンジ 表示分解能 精度定格 AH…6点、12点、24点 －13.80 to 13.80mV ±13.8mV 10μV 入 力 種 類 : 直流電圧 －27.60 to 27.60mV ±27.6mV 10μV DC（mV） －69.00 to 69.00mV ±69.0mV 10μV ±0.1%FS±1digit 直流電流…外付受信抵抗を付加することにより対応 －200.0 to 200.0mV ±200mV 100μV 熱電対…17種 直流電圧 －500.0 to 500.0mV ±500mV 100μV 測温抵抗体…5種 －1.00 to 1.00V ±1V 10mV 測 定 周 期 : 1秒／ 6点、　2秒／ 12点、　2秒／ 24点 －5.00 to 5.00V ±5V 10mV DC（V） －10.00 to 10.00V ±10V 10mV ±0.1%FS±1digit 基準点補償精度 : K、E、J、T、N、PlatinelⅡ…±0.5℃または熱起電力の20μV －20.00 to 20.00V ±20V 10mV 　　　　　　　　　　 相当値のいずれか大きい方 -50.00 to 50.00V ±50V 10mV 上記以外…±1.0℃または、熱起電力の40μV相当値の －200.0 to 300.0℃ ±13.8mV 0.1℃ K －200.0 to 600.0℃ ±27.6mV 0.1℃ ±0.1%FS±1digit 　　　　　いずれか大きい方 －200 to 1370℃ ±69.0mV 1℃ 周囲温度：23℃±10℃において －200.0 to 200.0℃ ±13.8mV 0.1℃ E －200.0 to 350.0℃ ±27.6mV 0.1℃ ±0.1%FS±1digit －200 to 900℃ ±69.0mV 1℃ 記録仕様 －200.0 to 250.0℃ ±13.8mV 0.1℃ J －200.0 to 500.0℃ ±27.6mV 0.1℃ ±0.1%FS±1digit 打 点 周 期 : 約5秒／ 1点、 約3秒／ 1点、チャートスピード連動打点 －200 to 1200℃ ±69.0mV 1℃ データ記録周期 : 1、2、3、4、5、6、10、15、16、20、30秒、 T －200.0 to 250.0℃ ±13.8mV 0.1℃ （S D カ ード） 1、2、3、5、10、15、20、30、60分、打点同期 －200.0 to 400.0℃ ±27.6mV 0.1℃ ±0.1%FS±1digit R 0 to 1200℃ ±13.8mV 1℃ ※測定点数により選択肢は異なります。 0 to 1760℃ ±27.6mV 1℃ ±0.1%FS±1digit 記 録 方 法 : ワイヤドット方式　6色リボン S 0 to 1300℃ ±13.8mV 1℃ 記 録・印 字 色 : アナログ記録…設定により6色を任意に割り振ることが可能 0 to 1760℃ ±27.6mV 1℃ ±0.1%FS±1digit B 0 to 1820℃ ±13.8mV 1℃ ±0.1%FS±1digit デジタル記録…定時刻記録 赤、黒、青、緑、茶、紫の －200.0 to 400.0℃ ±13.8mV 0.1℃ 　　　　　　 6色繰り返し 熱電対 N －200.0 to 750.0℃ ±27.6mV 0.1℃ ±0.1%FS±1digit 記 録 紙 : AL…折りたたみ式（全幅114mm、全長10m、 －200 to 1300℃ ±69.0mV 1℃ －200.0 to 250.0℃ ±13.8mV 0.1℃ 　　　　　　　　　有効記録幅100mm） U －200.0 to 500.0℃ ±27.6mV 0.1℃ ±0.1%FS±1digit AH…折りたたみ式（全幅200mm、全長20m、 －200.0 to 600.0℃ ±69.0mV 0.1℃ 　　　　　　　　　有効記録幅180mm） －200.0 to 250.0℃ ±13.8mV 0.1℃ L －200.0 to 500.0℃ ±27.6mV 0.1℃ ±0.1%FS±1digit チャートスピード : 1～ 1500mm ／ hより、1mm間隔で任意設定 －200 to 900℃ ±69.0mV 1℃ （ただし、12.5mm設定可） W-WRe26 0 to 2315℃ ±69.0mV 1℃ ±0.15%FS±1digit 定 時 刻 記 録 : アナログ記録に月日、時刻、チャンネル番号、データ、 C（WRe5-WRe26） 0 to 2315℃ ±69.0mV 1℃ ±0.2%FS±1digit 単位をデジタル記録。インターバル（時、分）任意設定 0.0 to 290.0℃ ±13.8mV 0.1℃ NiMo-Ni 0.0 to 600.0℃ ±27.6mV 0.1℃ ±0.2%FS±1digit 差 記 録 : 基準チャンネルと測定値との差あるいは基準値（設定値） 0 to 1310℃ ±69.0mV 1℃ との差を記録 0.0 to 350.0℃ ±13.8mV 0.1℃ Platinel Ⅱ 0.0 to 650.0℃ ±27.6mV 0.1℃ ±0.15%FS±1digit 0 to 1390℃ ±69.0mV 1℃ 表示・指示仕様 PtRh40-PtRh20 0 to 1880℃ ±13.8mV 1℃ ±0.2%FS±1digit CR-AuFe 0.0 to 280.0K ±6.9mV 0.1K ±0.2%FS±1digit アナログ指示 : LCDバーグラフ（ALは100mm、AHは180mm） Au/Pt 0.0 to 1000.0℃ ±27.6mV 0.1℃ ±0.2%FS±1digit モノクロフルドットLCD採用 －140.0 to 150.0℃ 160Ω 0.1℃ Pt100 －200.0 to 300.0℃ 220Ω 0.1℃ デジタル表示 : AL…ドット数：240×48ドット（表示エリア：106×16mm） －200.0 to 649.0℃ 340Ω 0.1℃ ±0.1%FS±1digit AH…ドット数：264×48ドット（表示エリア：184×22mm） －200.0 to 850.0℃ 400Ω 0.1℃ －140.0 to 150.0℃ 160Ω 0.1℃ 測温抵抗体 旧 Pt100 －200.0 to 300.0℃ 220Ω 0.1℃ ±0.1%FS±1digit 警報仕様 －200.0 to 649.0℃ 340Ω 0.1℃ －140.0 to 150.0℃ 160Ω 0.1℃ 警 報 種 類 : 絶対値上限下限警報、差上限下限警報、変化率上限 ＪPt100 －200.0 to 300.0℃ 220Ω 0.1℃ ±0.1%FS±1digit 下限警報、FAIL、カレンダタイマ、記録紙終了検知 －200.0 to 649.0℃ 340Ω 0.1℃ Pt50 警 報 設 定 : 各点個別設定、最大4レベル／ 1チャンネル －200.0 to 649.0℃ 220Ω 0.1℃ ±0.1%FS±1digit Pt-Co 4.0 to 374.0K 220Ω 0.1K ±0.15%FS±1digit 警 報 出 力 : オプション ※基準動作条件における測定レンジ換算精度。熱電対は基準点補償精度を含まず。精度定格の例外規定あり。

見やすく多彩なグラフィックLCD表示 測定データのデジタル表示とバーグラフによりアナログ指示を表示します。 ［AH運転画面例］ １点デジタル拡大表示 １点デジタル表示+バーグラフ表示 6点一括デジタル表示 12点一括デジタル表示 24点一括デジタル表示 通信機能も充実し同時に3ポート通信が可能 オプションの通信インターフェイスにはイーサネット、RS-232C、RS-422A、RS-485を 用意しています。イーサネットを選択すると、Webブラウザからの設定や警報 統合パッケージソフト 発生時のEメール送信機能が付加されます。 TRAMS（無償） ※メール通報機能は、メールサーバーがポート番号25に対応している事が必要です。 WWWブラウザ イーサネット AL RS-422A AL AH 表示器 RS-485（下位通信） 下位通信 弊社機器の入出力データおよびPLCレジスタに格納され PLC プログラム調節計 サイリスタレギュレータ たデータをAL4000/AH4000が収集・記録します。また、 KP JU,JW AL4000/AH4000で計測したデータをPLCレジスタへ転送 することも可能です。 Webブラウザによる集録データのモニタリング Webブラウザで集録データのモニタリングが可能。遠隔 からのデータ監視を特別なアプリケーションソフトなしで 実現します。 警報発生時や機器異常時にEメールで自動通報 携帯電話やネットワーク上のコンピュータに警報発生、機 器異常の自動通報が可能。通知メールアドレスは3箇所 まで登録できます。 ※メール通報機能は、メールサーバーがポート番号25に対応 ［ブラウザ画面］ 　している事が必要です。

一般仕様 オプション仕様 定格電源電圧 : 100－240V AC、50/60Hz 名　称 内　容 消 費 電 力 : AL…最大 40VA／ AH…最大 65VA 正常動作条件 : 警報出力 形式で選択した外部警報接点出力に警報動作を割付け 周囲温度 0 ～ 50℃ 接点容量：100VAC 2A、240VAC 2A(抵抗負荷) 周囲湿度 20～80%ｒｈ（ ただし、結露しないこと） 　　　　 30VDC 2A(抵抗負荷) 電源電圧 一般電源仕様：100～240VAC±10％ 外部駆動 形式で選択した外部駆動接点入力点数に下記動作を割付け 電源周波数 50 ／ 60Hz±2％ ・チャートスピード3速の選択、メッセージNo.1,2の印字、 取付姿勢 前傾0°、後傾0 ～ 30°、左右0 ～ 10° 　メッセージNo.1～ 5の印字、データプリント、リスト1～ 3 扉　枠…アルミダイカスト（黒） 　印字、積算リセット、メッセージNo.1～20の印字、時刻補正 ケ ー 　 ス : 前面板…ソーダガラス（無色透明） 下位通信 本器が通信の上位機器として機能し、予め設定した内容に ケース…普通鋼板（グレー） 従い、下位機器として接続された機器＊からデータを読込み、 AL…約3.0kg（フルオプション） 本器のデータとして表示・記録する。また、下位機器(PLC)に 質 　 　 　 量 : AH…約7.6kg（フルオプション） 対して、本器の測定・演算データを書込む インターフェイス：RS-485 ＊チノー製品およびPLC(MELSEC,SYSMAC)の一部 SDカード 本器でSDカードに保存した測定値データファイルを使用 対応規格 プレーバック して、チャート紙上に測定値のアナログ記録、時刻・時刻線、 E M C 指 令 : EN61326-1適合 Class A（CE、UKCA） 記録上下限のデジタル記録を行う機能。 ※試験中、最大±20%、または最大2mVのいずれか 任意のファイルを選択し、時間範囲を指定して実行 　大きい方に相当する指示値が変動することがあります 取手ゴム足 持ち運びや卓上置きに便利（CE、UKCA、UL/cUL非対応） 安 全 : EN61010-1、EN61010-2-030適合（CE、UKCA） UL61010-1認証（UL） 関連別売品 CSA C22.2 No.61010-1認証（cUL） 過電圧カテゴリーⅡ、汚染度2 512MB 形式：RZ-SMC512 環 境 規 制 : RoHS（CE、UKCA） SDカード 1GB 形式：RZ-SMC1G 　　環境規制規格：EN IEC63000適合 2GB 形式：RZ-SMC2G 　　（産業用を含む監視および制御機器） 直流電流入力用受信抵抗　100Ω 50mA用 形式：EZ-RX100 UL File.No : E202547 直流電流入力用受信抵抗　250Ω 20mA用 形式：EZ-RX250 外形寸法 パネルカットおよび計器取付最小間隔 144 警報ユニット・通信ユニット付加時、最大216 63 18 63 200 AL 154.4 138＋1 　0 27.2 195 パネルカットおよび計器取付最小間隔 288 警報ユニット・通信ユニット付加時、最大216 360 AH 281＋1 　0 297.6 154.4 単位：mm 195 ●本カタログに記載されている会社名、製品名などは各社の商標または登録商標です。 安全に関するご注意 ●本製品は、一般工業計器として設計・製造したものです。 ●本製品の設置・接続・使用に際し、取扱説明書をよくお読みの上、正しくご使用ください。 ●記載内容は性能改善等により、予告なく変更することがありますのでご了承ください。 ●本カタログの記載内容は2023年6月現在のものです。最新情報は弊社Webサイトでご確認ください。 東日本支店 〒173-8632　東京都板橋区熊野町 32-8 名古屋支店 〒450-0001 愛知県名古屋市中村区那古野 1-47-1 　　　　 ☎03（3956）2205（代） FAX03（3956）2477 　　　　　（名古屋国際センタービル） 東　　京 ☎03（3956）2401　大　　宮 ☎048（643）4641　 　　　　 ☎052（581）7595（代） FAX052（561）2683 宇 都 宮 ☎028（612）8963　千　　葉 ☎043（224）8371 名 古 屋 ☎052（581）7595　富　　山 ☎076（441）2096 仙　　台 ☎022（227）0581　立　　川 ☎042（521）3081　 静　　岡 ☎054（255）6136 高　　崎 ☎0274（42）6611　神 奈 川 ☎046（295）9100 水　　戸 ☎029（224）9151　 （販売店） 大阪支店 〒564-0063　大阪府吹田市江坂町 1-23-101 　　　　（ 大同生命江坂ビル） 本　　社 〒173-8632　東京都板橋区熊野町 32-8 　　　　 ☎06（6385）7031（代） FAX06（6386）7202 　　　　 ☎03（3956）2111（大代） FAX03（3956）8927 大　　阪 ☎06（6385）7031　広　　島 ☎082（261）4231 大　　津 ☎077（526）2781　福　　岡 ☎092（481）1951 URL : https://www.chino.co.jp/ 岡　　山 ☎086（473）7400　北 九 州 ☎093（531）2081 Cat.No. CR-47-13 Jun. '23-01 Printed in Japan ◯I 150 288 144 88.8 12.5 □137 12.5 162 □277.6 200 360 138＋1　0 281＋1　0
