監視機能付き無線ロガー（受信器イーサネット接続対応） MD8000シリーズ ワイヤレスウォッチャ

■アプリケーションソフト仕様 OS※1 Ver1.31まで：Windows7 SP1（32bit/64bit 日本語版）、Windows8（32bit/64bit 日本語版）、Windows10（32bit/64bit 日本語版） ※.NET Framework4.0以降　※ディスプレイは解像度1024×768画素以上、65536色以上を推奨 Ver1.50以降：Windows10（64bit日本語版）、Windows11（64bit 日本語版）、WindowsServer2019、WindowsServer2022 温度 ※ディスプレイは解像度1024×768画素以上、65536色以上を推奨 サーミスタ データベース Ver1.31まで：SQL Server 2012 Express SP4（付属）、Ver1.5以降：SQL Server2019 Expres（s 付属） メモリ 2ギガバイト以上 CPU Intel® Core™ 2 Duo(クロック1.8GHz)と同等以上 監視機能付き無線ロガー MD8000 series 送信器への設定機能 収録間隔：5、10、30秒、1、5、10、15、30分、1、2、3時間 温度 収録開始／停止 受信器イーサネット接続対応 熱電対 測定値のオフセット：±10℃ ±10%rh ±1.000V ワイヤレス ウォッチャ 各種警報設定：上限、上上限、下限、下下限、上昇変化率、下降変化率、変化率警報成立条件、積算（積算は温度のみ）、警報監視時間帯、警報発報遅延 キーロック：送信器キー操作不可 受信器への設定機能 警報出力の動作設定：警報出力時の接点動作について設定 ワイヤレスウォッチャは無線式モニタリングシステムです 温度 ネットワーク設定：IPアドレス設定、SNTP設定、メール設定 測温抵抗体 無線通信の経路情報：受信器1台あたり最大60台 ●温度、湿度、電圧データを計測モニタリング 現在値のモニタリング周期：なし、1、5、10、15、20、30分、1、3、6時間（送信器の台数に依存） ●受信器イーサネット接続対応、既設ネットワークにも接続可能 時計情報：PCと同期もしくは時計サーバとの同期 ●配線工事不要、設置レイアウト変更も自由自在 キーロック：受信器の各キーごとにロック設定 温湿度 ●広域エリアの集中監視を手軽に実施 サーミスタ パソコンへの設定機能 収録データ収集周期：3時間ごと、1日ごと（時間指定）、1ヶ月ごと（時間指定）、リピート※2、収集なし 静電容量式 グループ設定（12グループまで）：各送信器をグループ分け 無線でデータの収集、監視をリーズナブルに提供します 各種警報出力設定：警報を受信器が受信した段階において、設定されたメールアドレスへ警報メールを送信 ※直近6データの収録データを添付 　グループごとの警報メール監視機能 電圧 　イーサネット通信不通時にメール送信 直流 　収録データ欠損警報 　一覧画面定時メール送信：1、3、6時間／1日1回 PC1台で最大360台のデータを一元管理 パソコンと受信器の時計同期有無（SNTP設定している受信器は同期しない） 読み込み機能 各経路の電波強度：直近の通信で得られた4段階の強度 各送信器の電池残量：4段階の残量表示、AC電源での駆動情報、電源断状態のバックアップ駆動情報（AC電源仕様のみ） ※中継動作のみの端末も含む 送信器の収録状態 モニタリングした各送信器データ（直近温度データ／積算温度データ） 収録データ出力機能 収録データ出力機能、トレンドグラフ出力、CSV出力、集録データの分割／結合／複製 ■セキュリティ機能付きアプリケーションソフト専用機能 グラフィックモニタ ソフトウェアの表示画面をカスタマイズし、分かりやすい画面を構築可能 日報・月報 収録データの日報・月報を簡単に作成可能 ユーザ管理 ユーザごとにID、パスワード、電子署名権限、操作権限について設定 電子記録・署名 収録データへの電子署名が可能 セキュリティ設定 パスワードの制限、ユーザの制限、電子署名、パスワードの規則性について設定 オーディットトレイル（監査証跡）ユーザの操作履歴を自動記録 自動バックアップ 無効／毎日（時間指定）／毎月（日時指定） ※1 セキュリティ機能付きアプリケーションソフトはWindows10、Windows11、Windows Server 2016 、Windows Server 2019、Windows Server 2022、Windows Server IoT 2022に対応 ※2 収録周期をリピートして設定する場合、電池の消耗が早くなりますので、AC電源仕様をご利用ください。 電波法に関する注意事項 ◎本機器は、電波法に基づく技術基準適合証明もしくは工事設計認証を受けていますので、免許が不要ですが、ご使用に際しては下記を厳守してください。 ●本機器には、電波法に基づく技術基準適合証明もしくは工事設計認証を受けた無線機器であることを示すラベルを貼り付けてあります。ラベルは絶対に剥がさないでください。 ●本機器を改造して使用することは法律で禁じられています。 ●本機器は日本国外の電波法には準じておりませんので、ご使用は日本国内のみとしてください。 ＊本カタログに記載されている会社名、製品名などは各社の商標または登録商標です。 イーサネット ●記載内容は性能改善等により、予告なく変更することがありますのでご了承ください。●本カタログの記載内容は2024年5月現在のものです。最新情報は弊社Webサイトでご確認ください。 Part11対応 検査成績書 宇 都 宮 028（612）8963 ソフトウエアを用意 標準付属 神 奈 川 ※上記、機器写真はイメージであり実際の製品とは異なります。 https://www.chino.co.jp/ 086（473）7400 Cat.No. CX-126-08 May.-'24-02 Printed in Japan Ⓑ150

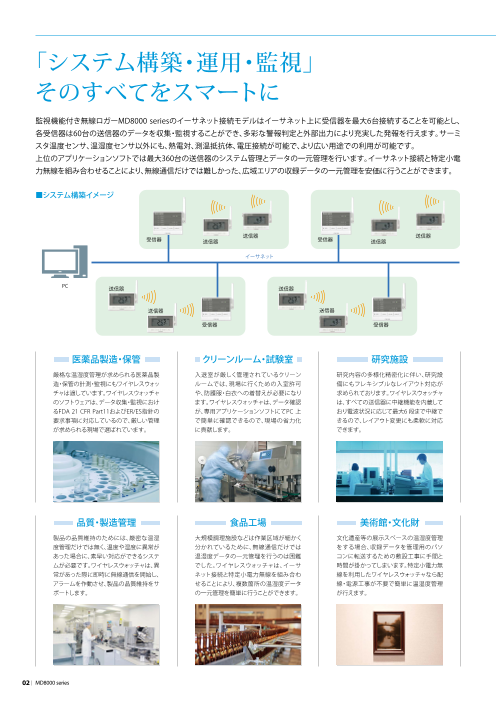

「システム構築・運用・監視」 そのすべてをスマートに 監視機能付き無線ロガーMD8000 seriesのイーサネット接続モデルはイーサネット上に受信器を最大6台接続することを可能とし、 各受信器は60台の送信器のデータを収集・監視することができ、多彩な警報判定と外部出力により充実した発報を行えます。サーミ スタ温度センサ、温湿度センサ以外にも、熱電対、測温抵抗体、電圧接続が可能で、より広い用途での利用が可能です。 上位のアプリケーションソフトでは最大360台の送信器のシステム管理とデータの一元管理を行います。イーサネット接続と特定小電 力無線を組み合わせることにより、無線通信だけでは難しかった、広域エリアの収録データの一元管理を安価に行うことができます。 ■システム構築イメージ 受信器 送信器 受信器 送信器 送信器 送信器 イーサネット PC 送信器 送信器 送信器 送信器 受信器 受信器 医薬品製造・保管 クリーンルーム・試験室 研究施設 厳格な温湿度管理が求められる医薬品製 入退室が厳しく管理されているクリーン 研究内容の多様化精密化に伴い、研究設 造・保管の計測・監視にもワイヤレスウォッ ルームでは、現場に行くための入室許可 備にもフレキシブルなレイアウト対応が チャは適しています。ワイヤレスウォッチャ や、防護服・白衣への着替えが必要になり 求められております。ワイヤレスウォッチャ のソフトウェアは、データ収集・監視におけ ます。ワイヤレスウォッチャは、データ確認 は、すべての送信器に中継機能を内蔵して るFDA 21 CFR Part11およびER/ES指針の が、専用アプリケーションソフトにてPC 上 おり電波状況に応じて最大6 段まで中継で 要求事項に対応しているので、厳しい管理 で簡単に確認できるので、現場の省力化 きるので、レイアウト変更にも柔軟に対応 が求められる現場で選ばれています。 に貢献します。 できます。 品質・製造管理 食品工場 美術館・文化財 製品の品質維持のためには、厳密な温湿 大規模調理施設などは作業区域が細かく 文化遺産等の展示スペースの温湿度管理 度管理だけでは無く、温度や湿度に異常が 分かれているために、無線通信だけでは をする場合、収録データを管理用のパソ あった場合に、素早い対応ができるシステ 温湿度データの一元管理を行うのは困難 コンに転送するための敷設工事に手間と ムが必要です。ワイヤレスウォッチャは、異 でした。ワイヤレスウォッチャは、イーサ 時間が掛かってしまいます。特定小電力無 常があった際に即時に無線通信を開始し、 ネット接続と特定小電力無線を組み合わ 線を利用したワイヤレスウォッチャなら配 アラームを作動させ、製品の品質維持をサ せることにより、複数箇所の温湿度データ 線・電源工事が不要で簡単に温湿度管理 ポートします。 の一元管理を簡単に行うことができます。 が行えます。 02 MD8000 series

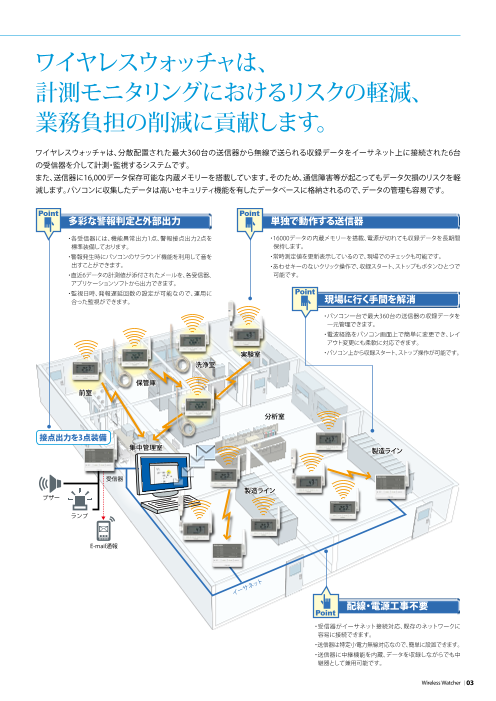

ワイヤレスウォッチャは、 計測モニタリングにおけるリスクの軽減、 業務負担の削減に貢献します。 ワイヤレスウォッチャは、分散配置された最大360台の送信器から無線で送られる収録データをイーサネット上に接続された6台 の受信器を介して計測・監視するシステムです。 また、送信器に16,000データ保存可能な内蔵メモリーを搭載しています。そのため、通信障害等が起こってもデータ欠損のリスクを軽 減します。パソコンに収集したデータは高いセキュリティ機能を有したデータベースに格納されるので、データの管理も容易です。 Point Point 多彩な警報判定と外部出力 単独で動作する送信器 ・各受信器には、機能異常出力1点、警報接点出力2点を ・16000データの内蔵メモリーを搭載、電源が切れても収録データを長期間 標準装備しております。 保持します。 ・警報発生時にパソコンのサラウンド機能を利用して音を ・常時測定値を更新表示しているので、現場でのチェックも可能です。 出すことができます。 ・あわせキーのないクリック操作で、収録スタート、ストップもボタンひとつで ・直近6データの計測値が添付されたメールを、各受信器、 可能です。 アプリケーションソフトから出力できます。 ・監視日時、発報遅延回数の設定が可能なので、運用に Point 合った監視ができます。 現場に行く手間を解消 ・パソコン一台で最大360台の送信器の収録データを 一元管理できます。 ・電波経路をパソコン画面上で簡単に変更でき、レイ アウト変更にも柔軟に対応できます。 実験室 ・パソコン上から収録スタート、ストップ操作が可能です。 洗浄室 保管庫 前室 分析室 接点出力を3点装備 集中管理室 製造ライン 受信器 製造ライン ブザー ランプ E-mail通報 イー サネ ット 配線・電源工事不要 Point ・受信器がイーサネット接続対応、既存のネットワークに 容易に接続できます。 ・送信器は特定小電力無線対応なので、簡単に設置できます。 ・送信器に中継機能を内蔵、データを収録しながらでも中 継器として兼用可能です。 Wireless Watcher 03

システム概要 ワイヤレスウォッチャはイーサネット通信と特定小電力無線を組み合わせたシステムを構築できます。イーサネット上に受信器を 最大6台接続することを可能とし、各受信器は60台の送信器を接続でき、PC1台で最大360台のデータを一元管理できます。 送信器には中継機能を搭載しており、最大6段まで中継できるので、既存設備に設置する際も、複雑な工事をしなくても自由にシス テム構築ができます。 無線ゾーン 測温抵抗体モデル 電圧入力モデル 測定範囲 （Pt100）－200.0～400.0℃ 測定範囲 （電圧）±9.999V DC 温湿度センサモデル （電池仕様・直付け） 測定範囲 温度－10.0～50.0℃ 6 湿度0～100%rh 1～5VDC 5 4～20mADC 受信抵抗 EZ-RX250 酸素計 MG2102-000 4 サーミスタ 熱電対モデル 外付けモデル （K熱電対） 電圧入力モデル 測定範囲 －40.0～80.0℃ 測定範囲 －200.0～800.0℃ 測定範囲 （電圧）±9.999V DC 3 2 2 温湿度高精度モデル 測定範囲 温度－20.0～60.0℃ 1～5VDC 湿度 0.0～100.0%rh 4～20mADC 1 受信抵抗 EZ-RX250 CO2計 MA5102-00 サーミスタ内蔵モデル （電池仕様） 測定範囲 －10.0～50.0℃ ※6段中継の例です。（①～⑥） ※温度センサは別売りです。 有線ゾーン PC イーサネット 受信器イーサネット接続モデル ●送信器最大60台を一括管理 ●警報発生時、異常発生時に接点出力・メール通報 04 MD8000 series

システム構成例　製薬会社倉庫、製造工場の環境モニタリング ワイヤレスウォッチャは各種設備の収録データを一元管理するシステムです。製薬会社の製造工 場には、製造ラインのほかに薬品保管設備や試験槽など様々な設備で構築されております。 ワイヤレスウォッチャは、イーサネット接続と特定小電力無線を組み合わせることにより、無線通 信だけでは難しかった、各種設備の収録データの一元管理を安価に行うことができます。 また、医薬品安定性試験にも適用可能な温湿度高精度モデルを用意しており、安定性試験槽 やクリーンルームの湿度管理を行うことができます。 測定データの管理には、FDA 21 CFR Part11および厚生労働省ER/ES指針に準拠した高いセキュ リティ機能を有した専用アプリケーションソフトを用意しており、製薬業界におけるコンピュー タ化システムバリデーションを支援します。 さらに、電圧入力モデルを使えば、CO2濃度、圧力、重量、洗浄度等の外部機器の計測値をシス テムに組み込むこともできます。 イーサネット 受信器イーサネット 接続モデル E-mail通報 温湿度高精度モデル サーミスタ外付けモデル 2F 分析室 集中管理室 安定性試験槽 CO2インキュベータ 電圧入力モデル 受信器イーサネット 接続モデル 1～5VDC 受信器イーサネット 4～20mADC 測温抵抗体モデル 接続モデル 酸素計 温湿度センサモデル 温湿度高精度モデル E-mail通報 1F 薬品保管庫 製造ライン（クリーンルーム） 超低温フリーザ 保管庫 Wireless Watcher 05

用途事例　倉庫温度マッピング（温度分布測定） 厳格な温度管理が求められる医薬品等の倉庫では、保管空間の適格性確認と連続温度監視ポイントを決定 するため、温度マッピングが必要となることがあります。温度マッピングを実施するためには、多数の計測機 器の管理が必要になります。 ワイヤレスウォッチャなら360台の送信器を一元管理できるので、規模の大きな倉庫や空間のバリデーショ ン・温度マッピングを手軽に行うことができます。 また、温湿度マッピングにも適用可能な温湿度高精度モデルも用意しております。 3F 2F ●各送信器が時間同期し ており、収録タイミングを 1F 合わせて計測 ●送信器は電池駆動で電源 配線不要 用途事例　PCレス警報監視（受信器からメール通報） 節電やセキュリティ上の観点から、夜間などにPCの電源を切る企業が増えております。 アプリケーションソフト上で警報監視を行うシステムの場合、24時間稼働の専用PCを準備する必要があります。 ワイヤレスウォッチャは、警報判定を各送信器が行い、警報出力は受信器が単独で行うので、PCレスでの 警報監視が可能です。 ブザー ●警報発生時は最優先で送信器から受信器へのデータをフィードバックしリアル タイムに近い監視が可能 ●受信器に、メール通報機能、警報出力3点を標準装備 ランプ E-mail通報 ●メール送信先は各受信器に最大5件登録、送信器ごとに通報先を設定可能 06 MD8000 series

ワイヤレスウォッチャの特長 Feature 1 イーサネット接続に対応 ①イーサネット環境を利用した広域監視 イーサネット接続と特定小電力無線を組み合わせることにより、無線通信だけでは難しかった、広域エリアの収録データの一元管理を手軽に行 うことができます。 ルータ／ハブ ワイヤレスウォッチャ アプリケーションソフト ②受信器6台をパソコン上で一元管理 ③受信器単体でのメール通報 イーサネット上に受信器を最大6台接続することを可能とし、各受信 アプリケーションソフトが起動していない状態でも、各送信器が計 器は60台の送信器の収録データを収集・監視することができます。 測・監視を行います。 警報判定時には受信器本体から接点出力（3点）とメール通報を行 います。送信先は5件登録でき、送信器ごとにメール通報先を設定 できます。また、前面キー操作でテストメールを送信することも可 能です。 Wireless Watcher 07

Feature 2 大きなシステムも直観的に構築 ①パソコン上で簡単構築 ②受信器一台当たり、中継6段、送信器60台接続可能 手元でシステムを仮決めし、設置後の調整はパソコン上で行えま 送信器に中継機能を搭載し、データを計測しながら中継の役割を兼用で す。マウスでドラックするだけで簡単に電波経路を変更できます。 きます。受信器1台当たり最大で中継6段、送信器60台を接続できます。 ※登録した受信器に依存せずに通信経路を変更できます。 ●システム構成例 電波到達距離： 屋外で約400m・屋内で約100m（見通し距離）※ 屋外 100m 400m E-mail 100 m 電波状態が 送信器★★ 送信器★★ 送信器 パソコンで見れる！ 移動 100 パソコン 受信器 m 100m ブザー 送信器 送信器★★ 送信器 ランプ E-mail 通報 ★： 全送信器に中継機能を内蔵 ※使用環境により異なりますので、導入前に ★： 上記構成は中継3段の例です 　電波チェックをおすすめいたします。 ③受信器・送信器追加・削除も容易 受信器を検索 受信器は、アプリケーションソフト上で簡単に登録でき ます。送信器は、登録動作を行った受信器の直下へ 接続されます。 登録された受信器・送信器はアプリケーションソフト 自動的に追加 上で確認でき、簡単にシステムに追加・削除すること ができます。 Feature 3 有効性のあるデータ管理 ①トレンドグラフ ②時刻補正が可能 収集した収録データは、PC内部にてデータ パソコンと全ての受信器／送信器の時刻を同期し、 ベース化され、トレンドグラフ等に利用でき システム全体の時刻のずれを防ぎます。SNTPによる ます。トレンドグラフは収録間隔に関わらず 受信器単独での時刻同期も可能です。 同一のグラフに最大6台の送信器を表示す ることができます。表示させたトレンドグラ 収録データ 収録データ フの拡大表示や左右へのスクロール等の 画面操作も可能です。また、トレンドグラフ と連動して帳票表示することもできます。 パソコン 時刻データ 受信器 時刻データ 送信器 ※送信器60台のトレンドグラフを一括印刷可能 　（6台/グラフ、最大10ページ） ③送信器の生存確認機能 ④一覧画面 ⑤スケーリング機能 同一送信器に対して無線通信が連続して失 設定された周期に従って任意の送信器の最新データ、 　（電圧入力モデルのみ） 敗した場合に警報を出力します※。システム 無線通信時の電波強度、各機器の電池残量、警報の ・本体表示もスケーリング値で 上の異常を早期に発見できるため、システ 状況表示を自動で更新することができます。 の表示が可能ですので、現場 ム障害の軽減に役立ちます。 ※警報通信は除く での指示確認が容易です。 ・電圧値・スケーリング値それぞ れ16,000データ収録でき、個 送信器 受信器 送信器 別に警報監視も可能です。 ブザー メール ランプ 送信器 無線通信失敗 08 MD8000 series 100m

Feature 4 幅広い監視ニーズに対応 ①複数部門を一元監視 360台の送信器を最大12グループに分けて管理することができます。グ ループ分けをすることにより、一覧画面の表示やメール通報等をグループ ごとに管理することができるので、複数の部門をまたいで監視する際に、担 当部門の収録データを素早く確認することができます。 グループ設定画面 送信器のグループ割当て画面 ②多彩な警報判定機能 上限／下限 , 上上限／下下限警報 メール通報 送信器ごとに、上限／下限警報、上上限／下下限警報を設定する 警報判定時にはアプリケーションソフトからメール通報を行うこ ことができます。 とができ、直近6データの計測値を添付します（送信先は最大5件 また本警報前の予備警報として2段階の警報判定が可能です。 まで登録）。 メール通報のフォーマット例 （例　上限／上上限警報の組合せ、下限／下下限警報の組合せ） 警報のメール通報設定画面 優先通報 警報発生時は最優先で送信器から受信器へデータをフィードバッ クし、リアルタイムに近い監視が可能です。 積算警報※ 収録開始し積算警報が設定された時点からの温度積算値で判定 される警報です。 一覧画面の定時メール送信 積算値は一覧画面のみの表示と 積算表示 通信状態 電源種類 アプリケーションソフトからテキストファイル化した一覧画面を なります。基準値、積算基準方向 定時送信することができます。（1、3、6時間／1日1回から選択） (Hi/Lo)警報値設定5000.0℃・DAY まで設定可能。 送信器名 日付 温度 湿度 積算値 警報 収録状態 通信 電池 グループ ※温度値以外の積算警報は使用できません。 食堂 2024/1/9 19:50 18.3℃ 電波強度4 電池残量4 1 倉庫 2024/1/5 1:20 13.2℃ 0.0℃・Day 測定 収録停止中 電波強度4 AC電源接続 2 工場 2024/1/9 19:41 17.3℃ 電波強度4 電池残量4 2 実験室 2024/1/9 19:46 23.7℃ 23%RH 電波強度1 電池残量4 2 警報端子台（AC電源仕様のみ） キーロック 送信器端子台の機能を「トリガ入力」 受信器・送信器のキー操作をアプリ または「接点出力」として割り当てで ケーションソフト上でロックすること きます。 ができ、第三者による設定変更を防 ①トリガ入力：トリガ入力により 止します。 　警報判定の有効/無効を設定します。 送信器：全てのキー操作をロック ②接点出力：警報発生時に送信器 受信器：機能ごとに操作をロック 　端子台から接点出力します。 監視日時範囲 発報遅延回数 変化率警報 勤務時間外などの不在時のみの監視が 警報点を超えたデータが指定回数に達し 測定値が設定時間単位で設定温度を超え 可能です。 た時に発報します。 る変化があった場合に警報を出力します。 ●退社時間 ●出社時間 例：発報遅延回数3回の場合 変化率警報成立条件 （温度） 発報する 収録開始から指定回数N分、変化率警報 監 視 警報値 発報しない の判定が無効になります（N：送信器の （時間） 警報 データ収録回数）。 Wireless Watcher 09

Feature 5 信頼性の高い計測を実現 測温抵抗体・熱電対の入力が可能 送信器側に16,000データをメモリー 検査成績書を標準付属 チノーは長年培ったノウハウから使用目的に 送信器側に最大16,000データ※の大容量 送信器ご購入時に検査成績書を標準付属し 適した当社製の温度センサをご提案します。 メモリーを搭載し、不測の事態によるデー ます。またトレーサビリティ証明書（別売）も タ欠損を防ぎます。 発行可能です。JCSS認定業者によるトレー 万が一、電池切れになった場合でも、送信器 サビリティ体制が信頼の証です。 にメモリーされた収録データを保持します。 温湿度高精度モデル交換用センサは ※温湿度センサモデルは温度・湿度それぞれ16,000デー タ収録することができます。 単体で成績書発行可能 電圧入力モデルは電圧値・スケーリング換算値それぞ 温湿度高精度モデルの交換用センサは単 れ16,000データ収録することができます。 体で成績書、トレーサビリティ証明書の発行 に対応しており、現地キャリブレーションの 省力化とコストダウンを支援します。 Feature 6 Part11対応ソフトウェアを用意 MD8000シリーズ セキュリティ機能付きアプリケーションソフト イーサネット版は、医薬品製造、医療保管庫等のデータ収録・監視に おけるFDA 21 CFR Part11およびER/ES指針の要求事項に対応したものです。チノーは、適正管理ガイドラインにおけるCSV「コンピュー タ化システムバリデーション」に対応した据付時適格性評価(IQ)、運転時適格性評価(OQ)用のテンプレートも準備しCSVを支援します。 グラフィックモニタ 日報・月報画面 表示例 ●日報・月報の電子記録ファイル自動作成 ●PDFファイル自動出力・自動印刷 ●グラフィックモニタ表示 ●日報・月報の電子記録ファイルの電子署名 グラフィックモニタ 日報・月報 画面レイアウトは、あらかじめ用意されたプレートをドラッ あらかじめ用意された3種類の出力フォーマット（グラフ、レ グ＆ドロップすることで簡単に作成できます。(グループご ポート詳細、レポート集約）を選択するだけで簡単に作成で と。最大12画面）警報発生時は、PCのビープ音と警報フラ きます。出力は電子記録ファイル、PDF出力、自動印刷が行 ッシング、対象送信器プレートの赤表示でお知らせします。 えます。電子署名の付与も可能です。 オーディットトレイル（監査証跡） 収集データの保護 パソコン操作全般、ログイン/ログアウトなどのセキュリ 収録データを、データベース（SQL Server）化して ティの状態を履歴として残します。 保存します。収録データは、ユーザIDとパスワー ドを持った登録ユーザのみ開くことができ、第三 者による改ざんを防止します。 セキュリティ 電子署名 100件までユーザ登録でき（管理ユーザは5件まで）、登録 署名レベルを4段階設定できます（作成・検印・ ユーザのみログインが可能です。登録ユーザごとの設定 検認・承認）※1。 や操作機能のアクセス権限（4つのレベルまで）、パスワ 署名付きトレンドグラフの表示や印刷、日報・月 ード長さ、複雑さ、有効期間、一意性、不正パスワードの 報の表示や印刷がが可能です。 入力制限回数の設定が可能です。 ※1「 作成」、「承認」などの名称も変更可能です。 10 MD8000 series

機器ラインナップ 送信器 受信器イーサネット接続モデル専用 ●センサにはサーミスタ、温湿度、 　熱電対、測温抵抗体、電圧入力を用意 ●検査成績書を標準付属 ●16,000データの内蔵メモリー ●中継機能を標準装備　 送信器： 受信器イーサネット接続モデル専用 ●登録した受信器に依存せずに ※送信器ライナップはP12をご参照ください 　通信経路を変更可能 ●AC電源仕様は停電時の 　バックアップ電源を内蔵 受信器 イーサネット接続モデル ●イーサネット接続対応で 　PCに最大6台接続可能 ●受信器1台あたり送信器最大60台を一括管理 ●無線通信経路、電波状況の管理 　（アプリケーションソフトで目視可能） ●警報発生時、異常発生時に接点出力 　（本体警報ランプ点灯） 受信器： イーサネット接続モデル ●アプリケーションソフトと連動し、 形　式： MD800R-00L 　定期通信、任意通信 アプリケーションソフト MD8000シリーズ アプリケーションソフト MD8000シリーズ セキュリティ機能付き イーサネット版 アプリケーションソフト イーサネット版 形式 MD800A-00L MD800A-11L 無線通信ネットワーク構成設定 ● ● 送信器設定（収録周期／警報設定／名称） ● ● 送信器のグループ管理機能 ● ● 収録データ管理機能（データベース化） ● ● 収録データの保護 ● ● CSVファイル出力 ● ● モニタリング設定 ● ● トレンドグラフ ● ● 警報出力（接点・メール） ● ● システムの自動バックアップ ● 電子署名 ● ユーザーアカウント管理機能 ● オーディットトレイル（監査証跡） ● 日報／月報機能／グラフィックモニタ機能 ● Wireless Watcher 11

送信器（受信器イーサネット接続モデル専用）※1 製 品 名 サーミスタ内蔵モデル サーミスタ外付けモデル 温湿度センサモデル 温湿度高精度モデル 形　　式 MD8□10-N00 MD8□11-□00 MD8□12-□00 MD8□12-□0H リード長 ケーブル長 ケーブル長 電源種類 電源種類 1： 約1m 電源種類 N： 直付け 電源種類 N： 直付け 0： 電池 0： 電池 3： 約3m 0： 電池 1： 1m 0： 電池 1： 1m 1： AC電源 1： AC電源 5： 約5m 1： AC電源 3： 3m 1： AC電源 3： 3m 2： 専用バッテリ 2： 専用バッテリ 2： 専用バッテリ 5： 5m 2： 専用バッテリ 5： 5m 製 品 名 熱電対モデル※2 測温抵抗体モデル※2 電圧入力モデル 形　　式 MD8□13-□00 MD8□14-P00 MD8□15-V00 熱電対入力 電源種類 電源種類 電源種類 K： K熱電対 0： 電池 0： 電池 0： 電池 T： T熱電対 1： AC電源 1： AC電源 1： AC電源 2： 専用バッテリ ※1 受信器（MD800R-00U）USB接続モデルには接続できません。 ※ 2 温度センサ（熱電対・測温抵抗体）は別売です。 12 MD8000 series

仕様 ■送信器〈受信器イーサネット接続モデル専用〉 製品名 サーミスタ内蔵モデル サーミスタ外付けモデル 温湿度センサモデル 温湿度高精度モデル 熱電対モデル 測温抵抗体モデル 電圧入力モデル 形　式 MD8□10-N00 MD8□11-□00 MD8□12-□00 MD8□12-□0H MD8□13-□00 MD8□14-P00 MD8□15-V00 ※交換用センサ MD9203 ※交換用センサ MD9204 測定範囲 ［電池仕様、AC電源仕様］ －40.0～80.0℃ ［電池仕様、AC電源仕様］ K熱電対： －200.0～800.0℃ Pt100： －200.0～400.0℃ 電圧： ±9.999V DC －10.0～50.0℃　 温度：－10.0～50.0℃（ 直付け） T熱電対： －200.0～400.0℃ ［専用バッテリ仕様］ －20.0～60.0℃（ 上記以外）　 －30.0～60.0℃　 湿度：0～100%rh ［専用バッテリ仕様］ 温度：－20.0～60.0℃ 湿度：0～100%rh 応答性注1 約90分 約16分 温度： 約12分、湿度： 約30秒 温度：約15分、湿度：約3分 ─ ─ ─ 測定精度 ［電池仕様、専用バッテリ仕様］ ±0.5℃±1digit 温度： ±0.5℃±1digit 温度：±0.3℃ ［電池仕様、AC電源仕様］ ±0.2℃±1digit ±0.003V DC±0.1%rdg ±0.3℃±1digit （－5～50℃において） （－5～50℃において） （5.0～45.0℃において） ±0.1％rdg±0.5℃ (本体が20～30℃において) （本体が10～40℃において） (本体が20～30℃時) ±1.0℃±1digit ±1.0℃±1digit ±0.5℃ （本体、コネクタが0～40℃時、 ±0.3℃±1digit ±0.5℃±1digit (上記以外) （上記以外） （上記以外） （上記以外） 冷接点補償含む） (本体が0～20℃／ ［AC電源仕様］ 湿度： ±3％rh±1digit 湿度：±2%rh ［専用バッテリ仕様］ 30～40℃において) ±1.5℃±1digit （20～80％rh／25℃において）（5~90%rh／25℃において） ±0.1％rdg±0.5℃ 温度係数：±0.4％rh／℃ 温度係数：±0.1%rh／℃ （本体、コネクタが－10～50℃ 時、冷接点補償含む） 分解能 0.1℃ 0.1℃ 0.1℃／1％rh 0.1℃／0.1%、1%rh切替え 0.1℃ 0.1℃ 0.001V DC 保護構造 IP67（防塵・防水構造） IP64（防塵・防滴構造） IP64（防塵・防滴構造） IP64（防塵・防滴構造） IP64（防塵・防滴構造） IP64（防塵・防滴構造） IP64（防塵・防滴構造） (電池仕様、専用バッテリ仕様のみ) (電池仕様、専用バッテリ仕様のみ) (電池仕様、専用バッテリ仕様のみ) (電池仕様、専用バッテリ仕様のみ) (電池仕様、専用バッテリ仕様のみ) (電池仕様のみ) (電池仕様のみ) 本体質量 約110g 約130ｇ 約130ｇ 約130ｇ 約130ｇ 約130ｇ 約130ｇ （電池含まず） （電池仕様） （電池仕様、リード長約1m）（電池仕様、直付け） （電池仕様、直付け） （電池仕様） （電池仕様） （電池仕様） 収録間隔 5秒、10秒、30秒、1分、5分、10分、15分、30分、1時間、2時間、3時間 収録容量 16,000データ／チャンネル 収録モード エンドレス／ワンタイム 機　能 ①登録した受信器に依存せずに通信経路を変更可能、②リモート操作による、収録動作の開始と停止が可能 表　示 計測値表示、時計表示、収録有無表示、収録モード表示、電池残量表示、電波強度表示、警報表示、外部電源 有/無表示 接点仕様 オン抵抗：最大 35Ω／ 負荷電圧：最大 DC30V／負荷電流：最大70mA （警報端子台） 接続適用ケーブル　単線：AWG22～AWG16／より線：AWG24～AWG16（ ※AC電源仕様のみ） 電　源 ［電池仕様］ アルカリ単３乾電池または、ニッケル水素充電池2本 ［電池仕様］ アルカリ単３乾電池または、ニッケル水素充電池2本 ［AC電源仕様］ AC電源（100～240VAC）＋バックアップ用内蔵２次電池 ［AC電源仕様］ AC電源（100～240VAC）＋ ［専用バッテリ仕様］ 専用リチウム電池1本 バックアップ用内蔵２次電池 電池寿命注2 12ヶ月（ 電池仕様） 12ヶ月（ 電池仕様） 11ヶ月（ 電池仕様） 10ヶ月（ 電池仕様） 8ヶ月（ 電池仕様） ４ヶ月（ 電池仕様） ５ヶ月（ 電池仕様） 2年（ 専用バッテリ仕様） 2年（ 専用バッテリ仕様） 2年（ 専用バッテリ仕様） 20ヶ月（ 専用バッテリ仕様） 2年（ 専用バッテリ仕様） 通信方式 特定小電力無線 ARIB STD T-67／無線周波数：429MHz帯／通信距離：屋内見通し約100m､屋外見通し約400m　※使用環境により変動します 使用環境 ［電池仕様、AC電源仕様］ 使用温度範囲：－10～50℃、使用湿度範囲：10～80%rh（ ただし結露なきこと）　※ACアダプタ：0～40℃ ［専用バッテリ仕様］ 使用温度範囲：－30～60℃、使用湿度範囲：10～90%rh（ ただし結露なきこと）　※温湿度モデルのセンサユニットは－20～60℃ 付属品 取扱説明書、壁取り付け用タッピングネジ、検査成績書、アルカリ単3乾電池（電池仕様）、ACアダプタ（AC電源仕様、ケーブル長：1.5m） 専用リチウム電池（専用バッテリ仕様）、温湿度センサユニット「MD9203」（温湿度センサモデルのみ。本体またはケーブルに取付済み）、MD9204（温湿度高精度モデルのみ） ※無線によるデータ収集には、MD800R-00L（受信器）とアプリケーションソフトが必要です。 注1） 静止空気中における90％応答（湿度は25℃環境下） 注2） 条件：収録間隔10分、中継動作なし、収録データ収集通信10日毎、モニタリング通信なし、警報発報なし、周囲環境25℃において。中継機能を使用する場合、中継負担が多くなるにつれて電池の消耗が早くなりますので、 AC電源仕様をご利用ください。システム構築に際しては1台の中継器に通信が集中しないように配慮ください。モニタリング通信の間隔を短く設定すると電池消耗が極端に短くなりますのでご注意ください。 温湿度センサは高温高湿環境で長期間使用する場合、湿度素子の特性により徐々に指示値が変動する場合があります。 温湿度センサは以下のような場所では使用しないでください。 ちりや粉塵の飛散している場所、ケトン系有機剤/エステル系有機剤/ハロゲン類/オイルミスト/塩分の多い場所、爆発性ガス/腐食性ガスが有る場所、 蒸気/薬液/海水などがかかる場所、直射日光のあたる場所、紫外線のあたる場所、ペンキなど塗料を乾燥している場所など ■受信器〈イーサネット接続モデル〉 形　式 MD800R-00L 機　能 送信器通信機能：MD8□10シリーズ、MD8□11シリーズ、MD8□12シリーズ、MD8□13シリーズ、MD8□14シリーズ、MD8□15シリーズとのデータ通信 収録機能：送信器の収録内容ごとに最大2000件／チャンネルのデータを一時的に上書き保存 接点出力機能： ①送信器から測定値警報を受信時にALARM1、ALARM2接点出力動作が可能 　警報種接点割当：上限／下限、上上限／下下限、上昇変化率/下降変化率/積算／上限もしくは下限／上上限もしくは下下限／いずれかから接点1、2に割当て ②下記状態発生時にALARM3接点出力動作 　・送信器、受信器の機能異常　　・電池残量低下警報　　・送信器収録データ欠損警報発生 　・AC電源未接続異常（AC電源仕様のみ）　　・受信器警報メール送信失敗時　　・無線不通警報発生時 オン抵抗：最大 35Ω／ 負荷電圧：最大 DC30V／負荷電流：最大70mA 接続適用ケーブル　単線：AWG22～AWG16／より線：AWG24～AWG16 メール通報機能：送信器に警報が発生した時、機器異常が発生した時にメール送信 モニタリング機能：設定されたモニタリング周期で、順番通りに送信器の直近の収録データのみを読み出し 送信器割当：警報接点出力、メール通報、モニタリングする送信器を選択 キーロック：受信器本体のキー操作を機能ごとにロック（アプリケーションソフトで設定） 電　源 専用ACアダプタ 100～240V AC±10％ 50／60Hz 無線通信方式 特定小電力無線　ARIB STD T-67／無線周波数：429MHz帯／通信距離：屋内見通し約100m、屋外見通し約400m　※使用環境により変動します 本体質量 約120g 使用環境 0～40℃、20～80％rh（ただし結露なきこと） 付属品 取扱説明書、専用ACアダプタ（ケーブル長：1.5m）、データ通信用LANケーブル（ケーブル長：2m）、クイックリファレンス Wireless Watcher 13

アクセサリ 交換用センサ 取付ホルダ 温湿度センサモデル、温湿度高精度モデルのセンサ部は交換可能。 MD8000本体を壁面などに取り付けるためのホルダです。 保守やメンテナンスが容易。（本体ご購入時は標準で付属します） 取付方法は、両面テープ、磁石の2タイプを用意。 送信器用 ○両面テープ ○磁石 温湿度センサモデル用 温湿度高精度モデル用 　MD9010/MD9011 　MD9020/MD9021 MD9203 MD9204 ※MD9010：電池仕様／MD9011：AC電源・専用バッテリ仕様 ※MD9020：電池仕様／MD9021：AC電源・専用バッテリ仕様 専用バッテリ 受信器用 ○両面テープ ○磁石 　MD901R 　MD902R 交換用専用バッテリ 専用バッテリ仕様MD8200シリーズには 充電機能はございません。（本体ご購入時 は標準で付属します） 集録・監視パッケージシステム「CISAS/V4」 CISAS/V4は弊社の記録計、ロガー、調節計および市販のPLC（プログラマブルコントローラ）をシステムコンポーネントとし、各種装 置・設備などのデータをコンピュータで集録・監視するパッケージシステムです。ワイヤレスウォッチャとはイーサネット接続にて受信 器より送信器に収録された直近の1データ※を取得しCISAS/V4のデータに集約します。CISAS/V4の豊富なオペレーション機能と組み 合わせて、より拡張性の高いシステムを構築することが可能です。 ※送信器の内部にメモリーされたデータの収集機能はありません。 PC HUB HUB PC ネットワーク ネットワーク クライアント クライアント 2F 保管室A 保管室B ソフトウェア機能 PC ●「リアルタイムトレンド」： データをトレンド表示します。 1F CISAS（サーバ） ●「グラフィックモニタ」： データをグラフィカルな画面で表示します。 管理室 ●「帳票出力」： 指定した時刻のデータを日単位で集計して帳票出力します。 ●「ネットワーククライアント」： 複数のPCからデータを確認できます。 14 MD8000 series

外形寸法図 送信器（本体） ［正面］ ［背面］ ［側面］ ●電池仕様 ●AC電源仕様 ●専用バッテリ仕様 106 95 (11) 50 33 37 37 Wireless watcher CONNECT KEY LOCK START/STOP DISPLAY ※送信器本体部分の外形寸法は、全てのセンサモデルで共通になります。（サーミスタ内蔵モデル／サーミスタ外付けモデル／温湿度センサモデル／熱電対モデル／測温抵抗体モデル／電圧入力モデル） 送信器（センサ部／端子台） ●サーミスタ外付けモデル ●温湿度センサモデル ●温湿度高精度モデル Wireless watcher Wireless watcher Wireless watcher CONNECT KEY LOCK START/STOP DISPLAY CONNECT KEY LOCK START/STOP DISPLAY CONNECT KEY LOCK START/STOP DISPLAY Ø12.6 ●熱電対モデル ●測温抵抗体モデル ●電力入力モデル Ø6 Wireless watcher 18 Wireless watcher Wireless watcher Ø12 CONNECT KEY LOCK START/STOP DISPLAY CONNECT KEY LOCK START/STOP DISPLAY CONNECT KEY LOCK START/STOP DISPLAY M4×2 33 42 M3×3 M3×2 44 33 53 42 受信器 ［正面］ ［背面］ ［側面］ 106 95 (11) 50 31 Wireless watcher ERROR POWER ALARM 1 ALARM 2 ALARM 3 TEST MAIL CONNECT COMMUNICATING RESET CONNECT TEST MAIL ALARMCLEAR Wireless Watcher 15 109 65 44 32 120 17 75 45 44 17 72 17
