交流電源シリーズカタログ

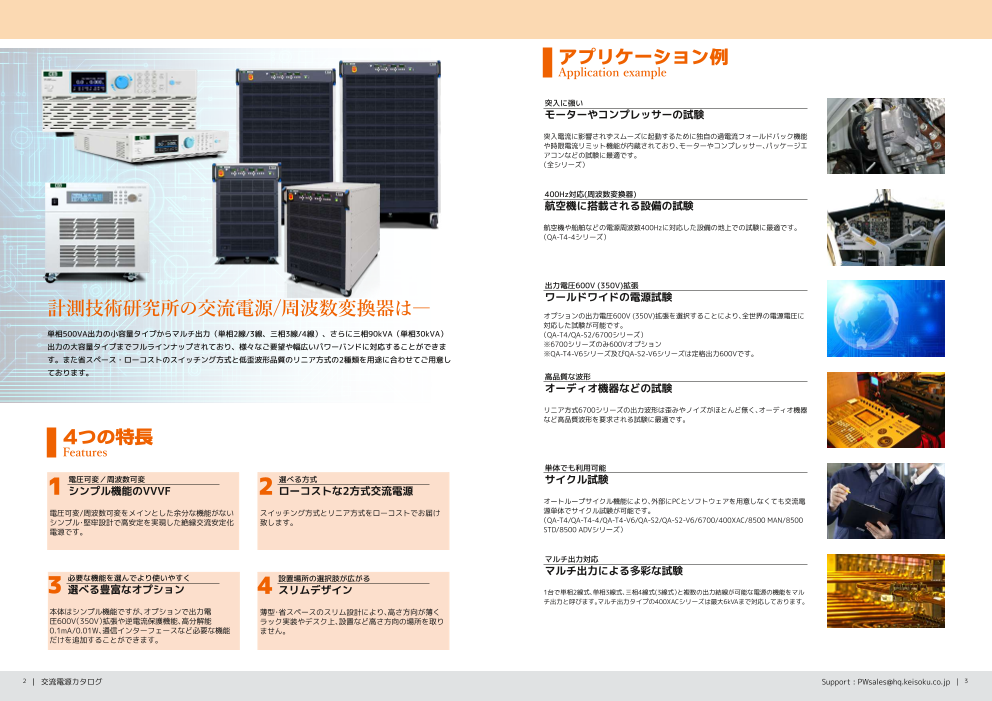

アプリケーション例 Application example 突入に強い モーターやコンプレッサーの試験 突入電流に影響されずスムーズに起動するために独自の過電流フォールドバック回路 が内蔵されており、モーターやコンプレッサー、パッケージエアコンなどの試験に最適 です。 （全シリーズ） 400/800Hz対応 航空機に搭載される設備の試験 航空機や船舶などの電源周波数400Hz/800Hzに対応した設備の地上での試験に最適 です。 （6300Aシリーズ） 600V(350V)出力 ワールドワイドの電源試験 計測技術研究所の交流電源は― オプションの600V(350V)出力対応を選択することにより、全世界の電源電圧に対応し た試験が可能です。 単相500VA出力の小容量タイプからマルチ出力（単相2線/3線、三相3線/4線）、さらに三相150kVA（単相20kVA） （6300/6300P/6300A/6500/6500P/6700シリーズ） 出力の大容量タイプまでフルラインナップされており、様々なご要望や幅広いパワーバンドに対応することができま ※6700シリーズのみ600Vオプション す。また省スペース・ローコストのスイッチング方式と低歪波形品質のリニア方式の2種類を用途に合わせてご用意し ております。 高品質な波形 オーディオ機器などの試験 リニア方式6700シリーズの出力波形は歪みやノイズがほとんど無く、オーディオ機器 など高品質波形を要求される試験に最適です。 4つの特長 Features 単体でも利用可能 1 電圧可変／周波数可変 選べる方式 サイクル試験 シンプル機能のVVVF 2 ローコストな2方式交流電源 オートループサイクル機能により、外部にPCとソフトウェアを用意しなくても交流電 電圧可変/周波数可変をメインとした余分な機能がない スイッチング方式とリニア方式をローコストでお届け 源単体でサイクル試験が可能です。 シンプル・堅牢設計で高安定を実現した絶縁交流安定化 致します。 （6300/6300P/6300A/6500/6500P/6700、EAB、EAC、EALシリーズ） 電源です。 マルチ出力対応 マルチ出力による多彩な試験 3 必要な機能を選んでより使いやすく 設置場所の選択肢が広がる 選べる豊富なオプション 4 スリムデザイン 1台で単相2線式、単相3線式、三相4線式(3線式）と複数の出力結線が可能な電源の機能をマル チ出力と呼びます。EACシリーズでは6KVAまでの中容量に対応し、6300/6300Pシリーズでは 本体はシンプルですが、オプションで相電圧600V 薄型・省スペースのスリム設計により、高さ方向が薄く 単相3線出力オプションを追加すること大容量マルチ出力電源としてご使用可能です。 (350V)出力、高分解能測定オプション（0.1mA/0.01W）、 ラック実装やデスク上、設置など高さ方向の場所を取り 通信インターフェースなどお客様が必要な機能だけを ません。 選択できます。 2 ｜ 交流電源カタログ Support : PWsales@hq.keisoku.co.jp ｜ 3

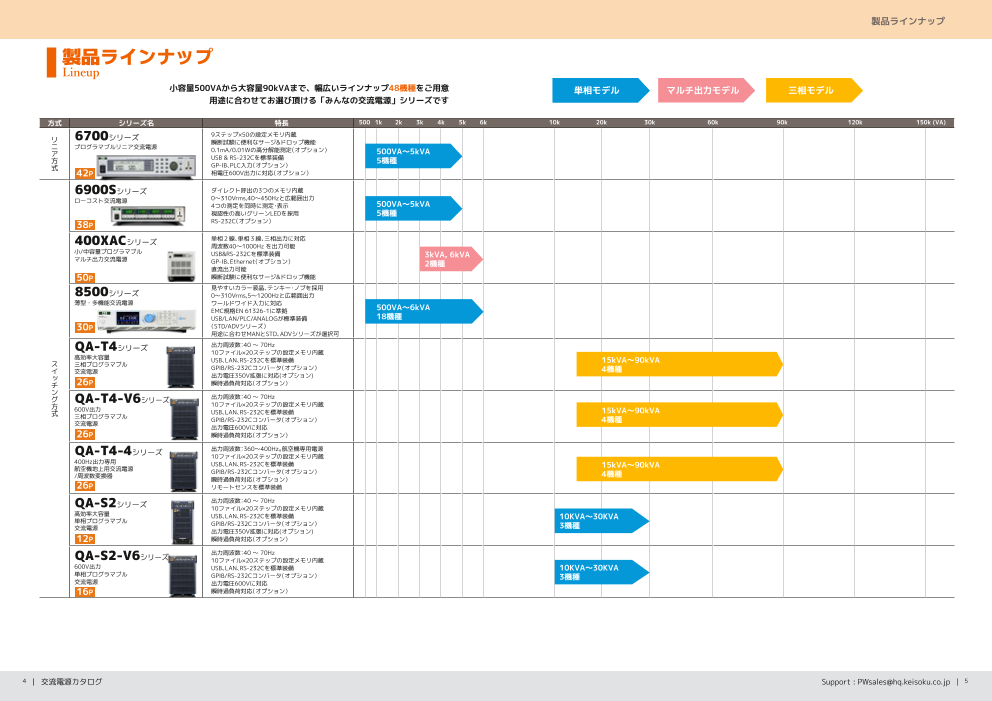

製品ラインナップ 製品ラインナップ Lineup 小容量500VAから大容量150kVAまで、幅広いラインナップ56機種をご用意 単相モデル マルチ出力モデル 三相モデル 用途に合わせてお選び頂ける「みんなの交流電源」シリーズです 方式 シリーズ名 特長 500 1k 2k 3k 4k 5k 6k 10k 20k 30k 60k 90k 120k 150k (VA) 6700 9ステップ×50の設定メモリ内蔵 リ シリーズ 瞬断試験に便利なサージ&ドロップ機能 ニ プログラマブルリニア交流電源 0.1mA/0.01Wの高分解能測定（オプション） ア USB & RS-232Cを標準装備 500VA～5kVA 方 GP-IB、PLC入力（オプション） 5機種 式 42P 相電圧600V出力に対応（オプション） 相電圧1000V出力に対応（オプション） 6900Sシリーズ ダイレクト呼出の3つのメモリ内蔵 ローコスト交流電源 0～310Vrms,40～450Hzと広範囲出力 500VA～5kVA 4つの測定を同時に測定・表示 5機種 視認性の高いグリーンLEDを採用 38P EABシリーズ 容量拡張およびマルチ出力結線機能 4kVA, 6kVA 三相3線/4線 大容量プログラマブル 周波数 40 ～ 1000Hz を出力可能 2機種 12kVA, 18kVA マルチ相交流電源 USB&RS-232C を標準装備 2機種 GP-IB、Ethernet（オプション） 単相3線 直流出力可能 8kVA, 12kVA 10.8kVA, 16.2kVA 46P 瞬断試験に便利なサージ & ドロップ機能 2機種 2機種 EACシリーズ 単相２線、単相３線、三相出力に対応 小/中容量プログラマブル 周波数40～1000Hz を出力可能 マルチ出力交流電源 USB&RS-232Cを標準装備 3kVA, 6kVA GP-IB、Ethernet（オプション） 2機種 直流出力可能 50P 瞬断試験に便利なサージ&ドロップ機能 EALシリーズ 見やすいカラー液晶、テンキー・ノブを採用 0～310Vrms,5～1200Hzと広範囲出力 薄型・多機能交流電源 ワールドワイド入力に対応 500VA～6kVA EMC規格EN613261-1に準拠 18機種 USB/Ethernetを標準装備 30P 用途に合わせADVとPROシリーズが選択可 ス イ 6500シリーズ 出力周波数：45 ～ 70Hz ッ 5ステップ×8の設定メモリ内蔵 チ ローコスト大容量 10kVA, 20kVA ン プログラマブル交流電源 USB & RS-232Cを標準装備 GP-IB（オプション） 2機種 グ 力率改善回路を削除したローコストモデル 方 26P 相電圧350Vまたは600Vに対応(オプション) 式 6500Pシリーズ 出力周波数：45 ～ 70Hz 5ステップ×8の設定メモリ内蔵 高効率 USB & RS-232Cを標準装備 大容量プログラマブル交流電源 10kVA, 20kVA GP-IB（オプション） 2機種 力率改善回路を内蔵した高効率モデル 26P 相電圧350Vまたは600Vに対応(オプション) 6300シリーズ 出力周波数：45 ～ 70Hz 5ステップ×8の設定メモリ内蔵 単相3線オプション実装時 ローコスト大容量 USB & RS-232Cを標準装備 10kVA～150kVA プログラマブル三相交流電源 GP-IB（オプション） 7機種 力率改善回路を削除したローコストモデル 12P 相電圧350Vまたは600Vに対応(オプション) 6300Pシリーズ 出力周波数：45 ～ 70Hz 5ステップ×8の設定メモリ内蔵 単相3線オプション実装時 高効率大容量 USB & RS-232Cを標準装備 10kVA～120kVA プログラマブル三相交流電源 GP-IB（オプション） 6機種 力率改善回路を内蔵した高効率モデル 16P 相電圧350Vまたは600Vに対応(オプション) 6300Aシリーズ 出力周波数：360～400Hz。航空機専用電源 5ステップ×8の設定メモリ内蔵 単相3線オプション実装時 400Hz出力専用航空機地上用電源 USB & RS-232Cを標準装備 10kVA～150kVA GP-IB（オプション） 7機種 次世代航空機向け800Hzに対応（オプション） 20P 相電圧350Vまたは600Vに対応(オプション) 4 ｜ 交流電源カタログ Support : PWsales@hq.keisoku.co.jp ｜ 5

製品セレクションガイド 製品セレクションガイド 出力相数は、単相及び三相、どちらにも対応するマルチ相 Selection Guide 回路方式はリニア・スイッチングの2方式から選択可能です ■単相出力 ■三相出力 6900Sシリーズ （スイッチング方式） 6300シリーズ （スイッチング方式） 出力容量 型名 入力 皮相電力 出力電圧*1 出力周波数*2 出力電流 力率 インターフェース 各種 出力容量 型名 入力*3 皮相電力 出力電圧*1 出力周波数*2 出力電流 0-150V 0-300V 0-175V* 0-350V* 力率 インターフェース 各種 0-150V 0-300V 0-155V 0-310V テスト機能 テスト機能 500VA 6905S 単相 0.9kVA 4.6A 2.3A 10kVA 6310 16kVA 相電圧 28A 14A 24A 12A 1kVA 6910S AC100/200V 1.8kVA 9.2A 4.6A 15kVA 6315 22kVA 0-300V ランプアップ・ 30kVA 6330 44kVA (0-350V) 42A 21A 36A 18A 三相3線 USB&S-232C ダウン 2kVA 6920S 3.6kVA 0-310V 40-450Hz 18.4A 9.2A 0.67 ー ー (0-600V) 84A 42A 72A 36A 60kVA 6360 200V 88kVA 45-70Hz 168A 84A 144A 72A 0.8 GP-IB(オプション) オートループ 3kVA 6930S 単相 5.4kVA 27.6A 13.8A 90kVA 6390 PFC無し 132kVA 線間電圧 (45-500Hz) AC200V 252A 126A 216A 108A PLC出力 サイクル PLC入力 5ステップｘ 5kVA 6950S 9.0kVA 46.0A 23.0A 120kVA 63120 176kVA 0-520V (0-606V) 336A 168A 288A 144A 8メモリ 150kVA 63150 220.6kVA (0-1040V) 420A 210A 360A 180Ａ EAL STDシリーズ （スイッチング方式多機能モデル） 6300Pシリーズ （スイッチング方式） 出力容量 型名 入力 皮相電力 出力電圧 出力周波数 出力電流 各種 0-155V 0-310V 力率 インターフェース テスト機能 出力容量 型名 入力 皮相電力 出力電圧*1 出力周波数*2 出力電流 各種 0-150V 0-300V 0-175V* 0-350V* 力率 インターフェース テスト機能 500VA EAL-5005 0.9kVA 2.5A 5A 0.93 単相 10kVA 6310P 12.4kVA 相電圧 28A 14A 24A 12A 1.25kVA EAL-5012 0-300V ランプアップ・ 100/240V 1.8kVA 6.25A 12.5A 15kVA 6315P 18.6kVA 42A 21A 36A 18A 2kVA EAL-5020 3.6kVA 10A 20A USB、Ethernet 30kVA 6330P 37.2kVA (0-350V) 84A 42A 72A 36A USB&S-232C ダウン 0-310Vac RS-232C(オプション） ランプアップ 三相3線 (0-600V) 45-70Hz GP-IB(オプション) オートループ 3kVA EAL-5030 単相 5.4kVA 40-500Hz 15A 30A 0.95 0-420Vdc GP-IB(オプション） 出力位相制御 60kVA 6360P 200V 74.4kVA (45-500Hz) 168A 84A 144A 72A 線間電圧 PLC出力 サイクル 4kVA EAL-5040 200/240V 9.0kVA 20A 40A 0.97 PLC入力 シンプルリスト 90kVA 6390P 111.5kVA 0-520V 252A 126A 216A 108A PLC入力 5ステップｘ 単相200-240V PLC出力 120kVA 63120P 148.7kVA (0-606V) 336A 168A 288A 144A 8メモリ 6kVA EAL-5060 三相3線200-240V 7.5kVA 30A 60A (0-1040V) 三相4線346-416V 6300Aシリーズ （スイッチング方式） EAL ADV *3 *1 *2 出力電流 各種 シリーズ （スイッチング方式多機能モデル） 出力容量 型名 入力 皮相電力 出力電圧 出力周波数 0-150V 0-300V 0-175V* 0-350V* 力率 インターフェース テスト機能 出力容量 型名 入力 皮相電力 出力電圧 出力周波数 出力電流 力率 インターフェース 各種 10kVA 6310A 16kVA 相電圧 28A 14A 24A 12A 0-155V 0-310V テスト機能 15kVA 6315A 22kVA 0-300V (0-350V) 42A 21A 36A 18A ランプアップ・ 500VA EAL-5005 ADV 730VA 2.5A 5A 0.93 30kVA 6330A 三相3線 44kVA 360-440Hz 84A 42A 72A 36A USB&S-232C ダウン 単相 0-310Vac (0-600V) GP-IB(オプション) オートループ 1.25kVA EAL-5012 ADV 1.6kVA 60kVA 6360A 200V 88kVA (760- 168A 84A 144A 72A 0.8 100/240V 0-420Vdc 6.25A 12.5A 線間電圧 PLC出力 サイクル 2kVA EAL-5020 ADV 2.5kVA 10A 20A USB、Ethernet 90kVA 6390A PFC無し 132kVA 840Hz) 252A 126A 216A 108A PLC入力 5ステップｘ RS-232C(オプション） ランプアップ 120kVA 63120A 176kVA 0-520V (0-606V) 336A 168A 288A 144A 3kVA EAL-5030 ADV 単相 3.8kVA 8メモリ AC+DC 5-1200Hz 15A 30A GP-IB(オプション） 出力位相制御 150kVA 63150A 220.6kVA (0-1040V) 420A 210A 360A 180Ａ 4kVA EAL-5040 ADV 200/240V 4.9kVA 三角波 20A 40A 0.97 PLC入力 ステップ/ パルス/リスト * 350Vオプション時の電流。オプション選択時は0-150V/0-300Vレンジは無効となります。* 600Vオプション時は仕様にて確認ください。 単相200-240V 矩形波 PLC出力 6kVA EAL-5060 ADV 三相3線200-240V 7.5kVA 30A 60A 三相4線346-416V クリップ ■マルチ出力/マルチ相出力 EAL PRO マルチ相タイプは単体では単相2線の出力ですが、複数のユニットを組み合わせることで単相3線及び三相4線の出力形式が可能となります。 シリーズ （スイッチング方式多機能モデル） 出力容量 型名 入力 皮相電力 出力電圧 出力周波数 出力電流 各種 EACシリーズ （スイッチング方式マルチ出力） 0-155V 0-310V 力率 インターフェース テスト機能 出力容量 型名 入力 皮相電力 出力電圧 出力周波数 出力電流 各種 500VA EAL-5005 PRO 730VA 2.5A 5A 0.93 0-150V 0-300V 力率 インターフェース テスト機能 1.25kVA EAL-5012 PRO 単相 100/240V 1.6kVA 0-310Vac 6.25A 12.5A ランプアップ USB&RS-232C ランプアップ・ダウン 2kVA EAL-5020 PRO 2.5kVA 0-420Vdc USB、Ethernet 出力位相制御 3kVA EAC-303 単相 AC180 〜264V 4kVA 27.6A 13.8A オートループサイクル 10A 20A 0-300Vac Ethernet(オプション） 9ステップｘ50メモリ RS-232C(オプション） ステップ/ (マルチ出力） 40-1000Hz 0.97 GP-IB(オプション） 出力位相制御 3kVA EAL-5030 PRO 単相 3.8kVA AC+DC 5-1200Hz 15A 30A GP-IB(オプション） パルス/リスト 単相 180 ～ 264V 0-420dc PLC出力 トランジェント機能 4kVA EAL-5040 PRO 200/240V 4.9kVA 三角波 20A 40A 0.97 PLC入力 インターハーモニック 6kVA EAC-306 三相3線180～264V 8kVA 55.2A 27.6A 三相4線312～457V PLC入力 （40-70Hのみ） 電圧DIP/POP、瞬断試験 単相200-240V 矩形波 PLC出力 シンセシス 6kVA EAL-5060 PRO 三相3線200-240V 7.5kVA クリップ 30A 60A 出力インピーダンス 三相4線346-416V EABシリーズ （スイッチング方式マルチ相） 出力容量 型名 入力 皮相電力 出力電圧 出力周波数 出力電流 力率 インターフェース 各種 6500 6500P 0-150V 0-300V テスト機能 シリーズ　 シリーズ（スイッチング方式大容量モデル） 4kVA EAB-140 単相 AC180 〜264V 5.2kVA 36.8A 18.4A USB&RS-232C 出力位相制御 出力容量 型名 入力*３ 皮相電力 出力電圧*1 出力周波数*2 出力電流 各種 Ethernet(オプション） 電圧DIP/POP 0-150V 0-300V 0-300V※ 0-600V※ 力率 インターフェース テスト機能 5-300V 40-1000Hz 0.97 GP-IB(オプション） 瞬断試験 単相 180 ～ 264V 10KVA 6510 三相3線 14.7kVA 84A 42A 42A 21A ランプアッ 6kVA EAB-160 三相3線180～264V 7.8kVA 55.2A 27.6A PLC出力 IEC61000-4-11プレ試験 三相4線312～457V PLC入力(オプション) など 200V 0.80 0-300V 45-70Hz USB&RS-232C プ・ダウン 20kVA 6520 PFC無し 29.4kVA 168A 84A 84A 42A (0-350V) (45-500Hz) GP-IB(オプション) オートループ *1：カッコ内の数値は出力電圧オプション選択時の仕様です。*2：カッコ内の数値は周波数オプション選択時の仕様です。*3：PFC無しのタイプはPFC有りのタイプよ 10kVA 6510P 三相3線 12.4kVA (0-600V) 84A 42A 42A 21A PLC 出力 サイクル りも最大ピーク電流が大きくなりますのでご注意下さい。また、ピーク電流のクレストファクタが3を超える場合があります。力率は0.5まで低下することがあります。 0.95 PLC入力 5ステップｘ8 *4：()内の数値は600V出力オプション選択時の仕様です。 20kVA 6520P 200V 24.8kVA 168A 84A 84A 42A メモリ * 600Vオプション時の電流。オプション選択時は0-150V/0-300Vレンジは無効となります。* 350Vオプション時は仕様にて確認ください。 ■力率に関して 6700シリーズ （リニア方式） 　構内系統のラインインピーダンスは十分に低い値で施工されておりますが、著しいピーク電流が流れた場合、インピーダンスは０Ωでない為、構内系統全体の電圧 *4 出力容量 型名 入力 皮相電力 出力電圧*1 出力周波数*2 出力電流 力率 インターフェース 各種 が歪んでしまいます。この歪みにより系統に接続されている他の機器へ動作障害を発生させてしまう可能性がある為、単相においては高調波規制があります。 0-150V 0-300V テスト機能 　この歪みが大きい場合、基本周波数（50Hz、60Hz）より高い周波数を含んだ著しいピーク電流が発生します。このピーク電流には基本周波数の位相とは一致する 500VA 6705 単相 1.8kVA 4.2A (2.1A) 2.1A (1.0A) USB&RS-232C ことはない為、有効に利用できる電力が見かけ上消費している電力より小さくなります。一般にこの有効な電力（有効電流）と見かけ上の電力（皮相電力）との比率 1kVA 6710 AC100/200V 3.6kVA 45-500Hz 8.4A (4.2A) 4.2A (2.1A) GP-IB (オプション) 出力位相制御 を『力率』として定義しております。力率が悪いと基本周波数の位相から離れていき、高い周波数を含んだピーク電流が大きくなります。力率がよくなると基本周波 2kVA 6720 7.2kVA 0-300V (45- 16.8A (8.4A) 8.4A (4.2A) 0.70 電圧DIP/POP 数に近いまたはほぼ一致した電流が流れ、高い周波数は発生しなくなります。一般的に85%以上の力率のものを高力率、以下のものを低力率として表現します。 (0-600V) 3kVA 6730 単相 AC200V 10.8kVA 1000Hz) 25.2A (12.6A) 12.6A (6.3A) PLC出力 瞬断試験など 5kVA 6750 17.9kVA 42.0A (22.0A) 21.0A (10.5A) PLC入力 ■力率による電気料金の影響 　電気料金は、「基本料金単価」×「契約電力」×「力率割引・割増」によって算出されます。力率は電力会社が家庭や施設に届けた全体の電力の内、有効に使用 された電力の割合とも表現できます。力率85%を境に上回る場合は、1%上回るごとに1%の割引が適用されます。逆に下回る場合は、1%につき1%の割増が適用さ れる仕組みとなっております。よってより力率の良いタイプを使うことで電気料金を抑えることができます。 6 ｜ 交流電源カタログ Support : PWsales@hq.keisoku.co.jp ｜ 7

オプションセレクションガイド オプションセレクションガイド 各種インターフェースや出力周波数拡張など様々なオプションの選択にお役立てください Optional Items Selection Guide シリーズ名 6900Sシリーズ 6700シリーズ EAL STDシリーズ EAL ADVシリーズ EAL PROシリーズ 6500シリーズ 6500Pシリーズ 6300シリーズ 6300Pシリーズ 6300Aシリーズ EABシリーズ EACシリーズ 備考 相数・回路方式 単相スイッチング 単相リニア 単相スイッチング 単相スイッチング 単相スイッチング 単相スイッチング 単相スイッチング 三相スイッチング 三相スイッチング 三相スイッチング マルチ相スイッチング マルチ出力スイッチング 並列/多相連結カード - - - - - - - - - - Opt.642 - 定格出力電圧（相電圧） 0 ~ 310V 0 ~ 300V 0 ~ 310V 0 ~ 310V 0 ~ 310V 0 ~ 300V 0 ~ 300V 0 ~ 300V(相電圧） 0 ~ 300V(相電圧） 0 ~ 300V(相電圧） 0 ~ 300V(相電圧） 0 ~ 520V(線間電圧) 0 ~ 520V(線間電圧) 0 ~ 520V(線間電圧) 0 ~ 300V 0 ~ 520V(線間電圧) 定格出力周波数 40 ~ 450Hz 45 ~ 500Hz 40 ~ 500Hz 5 ~ 1200Hz 5 ~ 1200Hz 45 ~70Hz 45 ~70Hz 45 ~ 70Hz 45 ~ 70Hz 360 ~ 440Hz 40 ~ 1000Hz 40 ~ 1000Hz GP-IB - 1528（GP-IB) 1539(GP-IB) 1539(GP-IB) 1539(GP-IB) 1528（GP-IB) 1528（GP-IB) 1528(GPIB) 1528(GPIB) 1528(GPIB) 1528(GPIB) 1528(GPIB) EALシリーズ以外は、USB&RS-232C インターフェースを取り外して実装 USB&RS-232C - 標準装備 - - - 標準装備 標準装備 標準装備 標準装備 標準装備 標準装備 標準装備 イ USB - - 標準装備 標準装備 標準装備 - - - - - - - ン タ RS-232C - - 1540(RS-232C) 1540(RS-232C) 1540(RS-232C) - - - - - - - ー EALシリーズ以外は、USB&RS-232C フ Ethernet(LAN) - - 標準装備 標準装備 標準装備 - - - - - 1535（LAN) 1535（LAN) インターフェースを取り外して実装 ェ ー PLC出力 - 標準装備 標準装備 標準装備 標準装備 標準装備 標準装備 標準装備 標準装備 標準装備 標準装備 標準装備 ス 6700シリーズ以外は、USB&RS-232C PLC入力 - Opt.612 標準装備 標準装備 標準装備 標準装備 標準装備 標準装備 標準装備 標準装備 Opt.612 標準装備 インターフェースを取り外して実装 EALシリーズ以外は、USB&RS-232C アナログ制御 - - 標準装備 標準装備 標準装備 1538 1538 1538 1538 1538 - - インターフェースを取り外して実装 高分解能設定 - Opt.623 *1 (0.1mA/0.01W) - - - - - - - - - - DC(直流)出力 - - 0~420V 0~420V 0~420V - - - - - 0~420V 0~420V 出力相電圧350V - - - - - オプション*2 オプション*2 オプション*2 オプション*2 オプション*2 - - 出力相電圧600V - オプション*2 - - - オプション*2 オプション*2 オプション*2 オプション*2 オプション*2 - - 出力相電圧1000V - Opt.664 *1 - - - - - - - - - - 単相3線出力 - - - - - - - オプション*2 オプション*2 - - - ランプアップ機能 - - 標準装備 標準装備 標準装備 - - - - - - - ランプアップ/ダウン設定*3 - 標準装備 標準装備 標準装備 標準装備 標準装備 標準装備 標準装備 標準装備 標準装備 標準装備 標準装備 出 周波数45~500Hz - - - - - オプション*2 オプション*2 オプション*2 オプション*2 - - - 力 周 周波数45~1000Hz - Opt.625 - - - - - - - - - - 波 数 周波数760~840Hz - - - - - - - - - オプション*2 - - 同期信号出力 - Opt.655 ON/OFFのみ 標準装備 標準装備 - - - - - 標準装備 標準装備 リモートセンシング - - 標準装備 標準装備 標準装備 Opt.650 Opt.650 Opt.650 Opt.650 Opt.650 標準装備 標準装備 リモートコントローラー - 1936 - - - 1936 1936 1936 1936 1936 - - 他のインターフェースと併用不可 過電流保護オプション - - 標準装備 標準装備 標準装備 オプション*2 オプション*2 オプション*2 オプション*2 オプション*2 標準装備 標準装備 *1 : 機種限定オプションとなります。詳しくは各製品ページのオーダー情報をご覧下さい。 *2 : オプションを実装する機種によってオプションの型式が異なります。詳しくは各製品　　　　　ページのオーダー情報をご覧下さい。*3 : プログラムモード時のみ有効となります。 ■三相交流電源の出力結線方式について ■機能別セレクションマーク 三相交流電源の出力は右図Aのような「三相4線 図A　三相4線式の結線例 式」となっており、負荷に印加される電圧は相電圧 出力相数 容量拡張 回路方式 出力モード （V1～V3）となります。 R V1 単相 三相 単三 マルチ マルチ 容量 (相電圧) リニア スイッチング DC 600V 350V 1000V ランプアップ ランプアップ T S 出力 出力 相 拡張 方式 方式 出力 出力 出力 出力 /ダウン設定 これに対して接続対象の負荷が三相３線式の場合、 設定 負荷 図BのようにN（ニュートラル、中点）を接続せず N V2 に3本（R, S, T）のみの接続で使用可能ですが、負 出力周波数 インターフェース 測定機能 荷に印加される電圧は相電圧の√ 3 倍（約1.7 倍） V3 450 500 1000 1200 400 800 PLC PLC USB& アナログ 高分解能 Hz Hz Hz Hz Hz専用 Hz専用 入力 出力 GP-IB USB LAN RS-232C RS-232C 制御 測定 となるので注意が必要です（通常、交流電源の電圧 設定は「相電圧」で行います）。 図B　三相3線式の結線例 ■単相3線出力 V1 V3 三相交流電源の最大出力電圧は300V（相電圧）で R (線間電圧) 6300/6300P/6300Aシリーズは、3相出力以外に単 6300(A)シリーズ すが、一般的に配電系統の電圧表記は線間電圧とな T S 相3線出力をオプションで実装することができま 負荷 っています。相電圧300V は線間電圧で約520V と す。R相とS相の位相差を180度とさせ、N相を中点 三相4線（3線） 3相の定格容量まで出力可能 V2 単相3出力オプションを追加することで として使用します。この時T相は使用できません。 + マルチ出力の電源に変更可能で！ なります。従って、世界の電源電圧で520V までの ※ただし単相200V時は出力容量は半減 単相3線（2線） 定格出力の2/3まで 単相3線出力以外にも単相2線として使用することも 単相3線200V設定時は定格時の5割ほど 試験に使用可能です。 ※ 線間電圧=相電圧×√3 可能です。 8 ｜ 交流電源カタログ Support : PWsales@hq.keisoku.co.jp ｜ 9

大容量プログラマブル三相交流電源 6300 / 6300P / 6300Aシリーズ 共通8大特長　　　　　　　　　　　　　　　　　　　　　 *印のついたものはオプション ■ マルチ出力（三相3線/4線、単相3線）に対応 ■ 電圧リモートセンス機能* 単相3線出力オプション（Opt.637）を追加すること リモートセンスオプション(Opt.650)を追加すること で、三相4線/3線に単相3線/2線が追加されたマルチ出 で、大電流を流したときの電圧降下を補正し、より正確 力化が可能です。 な電圧の設定がセンスポイントにおいて可能です。交流 オプション実装により、標準出力に加え 電源本体と負荷までの距離が離れているときに効果を発 標準出力（三相4線/3線） 単相3線/2線出力モードの選択が可能 T 揮します。 R｝ L1 センスケーブル 負荷 N N S L2 ※R相とS相の位相差は180度、N相を中点として使用します。 負荷ケーブル ※最大電流は相電流です。200V設定時は三相定格容量の56%出力 可能です。 ■ 世界の電源電圧の再現が可能* 大容量プログラマブル三相交流電源 ■ 電圧ランプアップ/ダウン機能標準装備 相電圧を350Vまで拡大することで、線間電圧で606Vま で出力可能なオプションです。これにより別途トランス プログラムモード時に各ステップ毎、調整可能なランプ を使用せず480V±20%（384V~576V）の電源電圧の模 最小10kVAから最大150kVAの大容量までカバーし、容量別に一体型と アップ時間設定を備えており、モーター始動動作中に起 擬ができ、変動試験を含めた世界中の電源電圧の再現が することで小型・軽量を実現。標準のRS-232C/USBインターフェース 動電流なラくン電プ圧アッをプ上昇させることができラまンプすダ。ウン 可能となりました。 やオプションのGP-IBインターフェースおよび0～10Vdc制御アナログ カードを搭載することで、PCベースやPLCによる自動制御が可能。単相 設定 設定 ■ 最長1000msecの突入電流供給（仕様の3倍まで） 3線、出力電圧350V（線間電圧606V)拡張可能オプションにて全世界の 電圧 電圧 突入電流以外に、1000msec以内であれば出力短絡を想 電源電圧に対応した試験が可能です。 定した短絡電流出力も可能です。 6300シリーズ クラストップの省スペース大容量電源 STEP1 STEP2 STEP2 STEP3 1000ms 突入電流 6300シリーズ 電流波形 6300P STEP 設定 設定 STEP シリーズ • 力率改善回路（PFC)を削除した力率0.8のローコスト版 移行 時間 時間 移行 • AVR（自動電圧調整器）と同価格帯で通信制御可能なVVVF電源 突突入電流波流形波形 ショート電流波形 6300Aシリーズ ■ 過電流フォールドバック機能 力率改善回路（PFC)を内蔵した高効率タイプ ■ 豊富なインターフェースと専用リモコン* 6300Pシリーズ モーターやコンプレッサーなどは一時的に大きな起動電 三相スイッチング方式 流が流れます。この起動電流により交流電源の保護回路 • 力率0.95と高効率。入力系統のブレーカーのサイズダウンが可能 が働くと試験ができません。これを回避するために開発 • 力率改善回路（PFC)を内蔵しつつ、省スペースを実現 された過電流フォールドバック機能により、モーターや GP-IB RS-232C USB アナログ （オプション） （オプション） コンプレッサーなどの試験にも安心してお使い頂くこと 400Hz出力専用航空機地上用電源 ができます。（応答時間は＜700mse） PCベースの通信制御以外に0~10Vdc制御のアナログ 6300Aシリーズ （オプション）に対応。PLCから電圧と周波数の制御が V ① ② ③ • 次世代航空機用として800Hz出力をオプションで準備 可能となります。またオプションで専用のリモートコン 電流リミット設定値 ① トローラ（型名：1936）を使うことで、離れた場所か ③ 電流波形 • シンプル機能に特化し、省スペースとローコスト化を実現 ら操作及び測定結果の読み取りが可能です。 結線ブロック図 アナログ入力 ② アナログ制御信号 10V 電圧波形 0V I 電圧 出力 ①～③を繰り返し行うことで、モーターを駆動させることが可能です。 三相3線200Vac 0～300V (350V, 600V) 三相4線220Vac* 入力トランス 整流回路/PFC インバータ 出力トランス 出力スイッチ 45～70Hz (45～500Hz) 周波数 ■ レベラ固定金具* 三相4線380Vac* 10kVA～150kVA × 0～300V レベラアジャスター（90kVA以上は標準 360～440Hz(760～840Hz) 装備）を固定する金具をオプションで準 10VA～150kVA アナログ制御の動き リモートコントローラー 備。アンカーボルトで床面と固定するこ （型名：1936）外観 ※工場出荷オプション とが可能です。 その他の入力電圧に関してはご相談ください。 10 ｜ 交流電源カタログ Support : PWsales@hq.keisoku.co.jp ｜ 11 ～～

ローコスト大容量プログラマブル三相交流電源 6300シリーズ ローコスト大容量プログラマブル三相交流電源 外観図（6330 30kVA） 6300シリーズ 三相スイッチング方式 大容量ローコストの決定版！ 省スペース！大容量VVVF電源 ● 三相スイッチング方式VVVF ● 10kVA～150kVA出力（0～300V : 相電圧 / 0～520V : 線間 電圧, 45～70Hz） ● 設定メモリ機能（5ステップ×8メモリ） ● 大容量を必要とする冷凍機や空調機などの三相入力設備の 試験に最適 ● 力率改善回路（PFC）を削除し、ローコストと軽量化を実現 単相3線出力オプションを利用した大容量単相交流電源として 単相電源で駆動する産業用機器は10kVA未満がほとんどです。その為10kVAを超える単相交流電源が必要な場合、マル 単三 スイッチング PLC PLC USB& アナログ チ出力(単相/三相兼用）タイプを使いますが、マルチ出力タイプはハイエンドとなりコストアップになります。 三相 出力 方式 入力 出力 GP-IB RS-232C 制御 特に複数台の産業用機器の駆動のみだけの用途の場合、高機能は必要ありません。 オプション オプション オプション 500 350V 600V ランプアップ 6300シリーズは、ローコストの特長を生かし、オプ Hz 出力 出力 /ダウン設定 ションを追加にて、大容量単相交流電源として使用 Opt.637（工場出荷オプション）を実装することで、大 オプション オプション オプション 容量の単相交流電源として使用することが可能。 することが可能です。 標準出力 Opt.637 三相4線（3線） 単相3線（2線） オーダー情報 R L1 N N 型名 品名 標準価格（税別） S L2 6310 0～300V(L-N) / 0～520V(L-L)、45～70Hz、10 kVA 三相交流電源 T 6315 0～300V(L-N) / 0～520V(L-L)、45～70Hz、15 kVA 三相交流電源 追加 6330 0～300V(L-N) / 0～520V(L-L)、45～70Hz、30 kVA 三相交流電源 6360 0～300V(L-N) / 0～520V(L-L)、45～70Hz、60 kVA 三相交流電源 6390 0～300V(L-N) / 0～520V(L-L)、45～70Hz、90 kVA 三相交流電源 63120 0～300V(L-N) / 0～520V(L-L)、45～70Hz、120 kVA 三相交流電源 モデル 6310 6315 6330 6360 6390 63120 63150 0～300V(L-N) / 0～520V(L-L)、45～70Hz、150 kVA 三相交流電源 三相定格 10kVA 15kVA 30kVA 60kVA 90kVA 120kVA 1528(GPIB) GP-IBインターフェース 単相定格 * 6.6kVA 10kVA 20kVA 30kVA 60kVA 80kVA 1538 アナログカード Opt.674-for63××× 出力電圧350Vオプション（for63×××には交流電源型名を指定） * 単相定格において 200V 設定時は三相定格容量の 56% 出力が可能です。 Opt.608-for63××× 出力電圧600Vオプション（10k, 15kVA用、for63×××には交流電源型名を指定） Opt.609-for63××× 出力電圧600Vオプション（30k, 60kVA用、for63×××には交流電源型名を指定） Web参照 電動機試験時の保護に最適な逆電流保護(RCP)オプション Opt.610-for63××× 出力電圧600Vオプション（90k, 120kVA用、for63×××には交流電源型名を指定） Opt.649-for63××× 出力電圧600Vオプション（150kVA用、for63×××には交流電源型名を指定） Opt.637-for63××× 単相3線出力オプション(L1/L2/N)（for 63×××には交流電源型名を指定） 6300/6300P/6300A/6500シリーズ交流電源 Opt.616-for63××× 出力周波数45-500Hzオプション（10k, 15kVA用、for63×××には交流電源型名を指定） は、オプションで逆電流保護機能を搭載すること Opt.617-for63××× 出力周波数45-500Hzオプション（30kVA用、for63×××には交流電源型名を指定） が可能です。交流電源の出力端から入力電流（逆 Opt.618-for63××× 出力周波数45-500Hzオプション（60k~150kVA用、for63×××には交流電源型名を指定） Opt.650 リモートセンシングオプション 電流）が検出されたとき、交流電源本体を保護す 逆電流発生 Opt.671(10～30kVA用) 逆電流保護オプション るためアラームを表示し、速やかに出力をOFFし Opt.672(60～150kVA用) 逆電流保護オプション ます。 Opt.673 レベラーオプション(6390以上は標準装備) 1936 リモートコントローラ モーターやコンプレッサーなどの電動機が停止 63×××/REC 大容量プログラマブル交流電源本体検査成績書(10k~120kVA、63×××には交流電源型名を指定) 時に発生する逆潮流電流や、系統模擬電源として TCP** 製品別トレーサビリティ ￥5,000 抵抗負荷と並列に組み合わせ際にPCSから発生 SCI** 標準器試験成績書 ￥20,000 モーターやコンプレッサー 6300シリーズ ※ 1536(USB&RS-232Cインターフェース)は標準添付されますが、他のインターフェースをご希望の場合1536と交換しての出荷となります。（複数のインターフェー する瞬時逆潮流電力などの逆電流から本体を保 スの混在はできません）※ オプション関係は全て「工場出荷時ご指定」となっており、ご購入後の追加は別途費用が発生しますのでご注意ください。 定格電力の約2%以上を検出した後100ｍsec以内に **検査成績書のオプションとなりますので、別途検査成績書のご注文が必要となります。 護し、安心してお使いいただけます。 電源出力をOFFしゲートブロック 12 ｜ 交流電源カタログ Support : PWsales@hq.keisoku.co.jp ｜ 13 ｝

ローコスト大容量プログラマブル三相交流電源 6300シリーズ ■ 仕様 ■ 仕様 モデル 6310 6315 6330 6360 6390 63120 63150 モデル 6310 6315 6330 6360 6390 63120 63150 入力 0.00 - 相/線数 *1 三相3線 L 0.0 - 350.0W 0.000 - 3.500kW 35.00kW レンジ 電圧 *1 200Vac(線間電圧)±10% H 300 - 4000W 3.00 - 40.00kW 30.0 - 周波数 47 - 63Hz 60.0kW 入力線電流 電力 L 0.1W 0.001kW 0.01kW (三相３線：AC180V最大負荷) 50A 71A 142A 283A 425A 566A 708A 分解能 H 1W 0.01kW 0.1kW 皮相電力 (最大負荷時) 16kVA 22kVA 44kVA 88kVA 133kVA 177kVA 221kVA 確度 L ±(1.5% of reading + 5counts)　、出力電圧5V以上の時 力率 (最大負荷時) 0.8 *5 H ±(1.5% of reading + 1count)　、出力電圧5V以上の時 出力 レンジ 0.000 - 1.000 電力容量 相容量 3.33kVA 5kVA 10kVA 20kVA 30kVA 40kVA 50kVA 力率 分解能 0.001 合計容量 9.99kVA 15kVA 30kVA 60kVA 90kVA 120kVA 150kVA 確度 電力 / (電圧×電流)の演算結果を小数点以下3桁にて表示 電力容量 *9 相容量 3.33kVA 5kVA 10kVA 20kVA 30kVA 40kVA 50kVA 一般仕様 合計容量 6.66kVA 10kVA 20kVA 40kVA 60kVA 80kVA 100kVA PLC リモート 入力：ON/OFF, P1, P2, P3　/ 出力：Processing 最大電流 (r.m.s) *2 0 - 150V 28.0A 42.0A 84.0A 168.0A 252.0A 336.0A 420.0A 8メモリ、 メモリ当たり5ステップ 0 - 300V 14.0A 21.0A 42.0A 84.0A 126.0A 168.0A 210.0A メモリ (電圧、周波数、試験時間、判定遅延時間、電流、電力、リミット上限/下限設定を記憶可能) 最大電流 (r.m.s) *3 0 - 175V 24.0 A 36.0A 72.0A 144.0A 216.0A 288.0A 360.0A 同期出力信号 ON/OFF 0 - 350V 12.0A 18.0A 36.0A 72.0A 108.0A 144.0A 180.0A 外部アナログコントロール(オプション) 入力電圧：0V～10V 最大電流 (r.m.s) 0 - 300V 14.0A 21.0A 42.0A 84.0A 126.0A 168.0A 210.0A (600V出力仕様) *4 タイマ 0=連続, 1 - 9999 (単位：秒, 分, 時間から選択可能) 0 - 600V 7.0A 10.5A 21.0A 42.0A 63.0A 84.0A 105.0A 相/線数 三相４線 オートループサイクル 0=連続, OFF= 1回, 2 - 9999 (倍率を ×1, ×10, ×100から選択可能) 全高調波歪み率(T.H.D) 1%未満 (抵抗負荷、入力電圧 110/220V 50/60Hz, , または300V, 350Vオプション時) 自動電圧調整 設定電圧値の±0.1V以内に収まるように動作 1.2%未満 (抵抗負荷、入力電圧 220/440V 50/60Hz, または 600Vオプション時) 効率 80%以上 (全負荷時) 85%以上 (全負荷時) クレストファクタ 3以下 ラインレギュレーション ±0.1V 保護機能 過負荷, 出力短絡, 過熱, 過電圧, 過電力　及びアラーム音&出力停止 ロードレギュレーション 相電圧（L - N）：±(0.5% of output + 0.5V)／線間電圧（ L - L）：±(1% of output + 1V)　　 (抵抗負荷時) 校正機能 フロントパネルから校正可能 位相角 誤差 120°±1°以内(バランス負荷時), 　120°±2.5°以内(アンバランス負荷時) インターフェース (オプション) USB /RS-232C(標準) 、 GPIB 、外部アナログコントロール 応答時間 2 msec　以下 動作環境 温度：0 - 40℃ / 湿度：20 - 85%RH レンジ 0.1-999.9s 外形寸法(W×H×D) mm 430×732× 430×732× 600×842× 800×1557× 1200×1557× 1200×1557× 1600×1557× ランプアップ/ダウン 設定分解能 0.1s 650 650 900 900 900 900 1106 確度 ±(0.1% of setting + 0.05s) 外形寸法(W×H×D) mm（ キャスタ付） 430×839× 430×839× 600×949× 800×1662× 1200×1805× 1200×1805× 1600×1808× 設定 730 730 980 980 980 980 1186 レンジ 0 - 150V　／　0 - 300V 　選択可能　、 (350V出力仕様：0 - 175V　／　0 - 350V 　選択可能) 質量 (kg) 160 199 373 645 1139 1659 1800 (600V出力仕様：0 - 300V　／　0 - 600V 　選択可能) 電圧 モデル 6310 6315 6330 6360 6390 63120 63150 分解能 0.1V 確度 *5 *6 10V以上 : ±(1% of setting + 2counts)　　、　10V未満 : ±(1% of setting + 4counts) センシングオプション(Opt.650) レンジ 45.0 - 70.0Hz 、 45.0 - 500.0Hz(オプション：45 - 500Hz) L 最大　5V保証 センシング保証電圧 レンジ 周波数 分解能 0.1Hz 、　 1Hz(オプション：45 - 500Hz) H 最大　10V保証 確度 ±(0.02% of setting) センシング応答時間 2sec 測定 センシング機能有効 センシング機能を”ON”とする為には、システムパラメータの”ADJ"を”ON"にします。 相電圧レンジ 0.0 - 300.0V (350V出力仕様：0.0 - 350.0V)　 (600V出力仕様：0.0 - 600.0V) 低電圧保護：リモートセンシングが開放になった時、”LVP"を表示して出力停止する。 電圧 線間電圧レンジ 0.0 - 520.0V (350V出力仕様：0.0 - 606V)　 (600V出力仕様：0.0 - 1040V) 保護機能 過電圧保護：リモートセンシングの保証電圧を超える時、”OVP"を表示して出力停止する。 分解能 0.1V　(600V出力仕様：0.2V) モデル 6310 6315 6330 6360 6390 63120 63150 確度 *5 *6 ±(1% of reading + 2counts)　　 (600V出力仕様：±(1% of reading + 2counts)) オプション型名　○：指定可、 -：指定不可 レンジ 45.0 - 70.0Hz 、 45.0 - 500.0Hz(オプション：45 - 500Hz) 1528（ GPIBインターフェース） ○ ○ ○ ○ ○ ○ ○ 周波数 分解能 0.1Hz 1538（外部アナログコントロール) ○ ○ ○ ○ ○ ○ ○ 確度 ±0.1Hz Opt.608（ 出力電圧600） ○ ○ － － － － － L 0.000 - 0.00 - 35.00A 0.00 - 3.500A 350.0A Opt.609（ 出力電圧600V） － － ○ ○ － － － レンジ H 3.00 - 35.00A 30.00 - 350.0A 300 - 504A Opt.610（ 出力電圧600V） － － － － ○ ○ － Opt.649（ 出力電圧600V） － － － － － － ○ 分解能 L 0.001A 0.01A 0.1A 電流(r.m.s) Opt.615（ 周波数45 - 500Hz） ○ － － － － － － H 0.01A 0.1A 1A (300V,350V出力仕様) ±(1% of Opt.616（ 周波数45 - 500Hz） - ○ － － － － － L reading + ±(1% of reading + 5counts) Opt.617（ 周波数45 - 500Hz） － － ○ - － － － 確度 5counts) *5 Opt.618（ 周波数45 - 500Hz） － － － ○ ○ ○ ○ ±(1% of H reading + ±(1% of reading + 1count) Opt.637（ 単相３線出力オプション） ○ ○ ○ ○ ○ ○ ○ 1count) Opt.650（ リモートセンシング） ○ ○ ○ ○ ○ ○ ○ L 0.000 - 0.00 - 35.00A 0.00 - 3.500A 350.0A Opt.671（ 逆電流保護オプション） ○ ○ ○ － － － － レンジ 3.00 - Opt.672（ 逆電流保護オプション） － － － ○ ○ ○ ○ H 35.00A *7 30.00 - 350.0A 300 - 504A Opt.673（ レベラーオプション） ○ ○ ○ ○ － － － 分解能 L 0.001A 0.01A 0.1A Opt.674（ 出力電圧350V） ○ ○ ○ ○ ○ ○ ○ 電流(r.m.s) H 0.01A *7 0.1A 1A (600V出力仕様) 1936 AC Power Source Remote Controller ○ ○ ○ ○ ○ ○ ○ ±(1% of L reading + ±(1% of reading + 5counts) *1 日本国内仕様では 200Vac ±10%が標準です。工場出荷オプションにて海外仕様の入力電圧および入力結線の指定もできます。 *2 出力電圧 確度 5counts) 120V/240Vに設定した時の最大負荷電流です。*3 出力電圧140V/280Vに設定した時の最大負荷電流です。 *4 出力電圧240V/480Vに設定した時の最大 *8 ±(1% of 負荷電流です。 *5 出力電圧が5V以下の時、確度保証はありません。 *6 5Vを超え30V以下の時、"Volt Adj"=ONでこの仕様を満足します。 *7 600V出力仕 H reading + *7 ±(1% of reading + 1count) 1count) 様時、電流測定レンジはLOWのみとなります。 *8 出力電圧が10V以下の時、確度保証はありません。 *9 単相３線出力仕様時の電力容量です。 ※) 確度は周囲温度23℃±5℃において、納入後6ヶ月間保証します。 14 ｜ 交流電源カタログ Support : PWsales@hq.keisoku.co.jp ｜ 15

高効率大容量プログラマブル三相交流電源 6300Pシリーズ 高効率大容量プログラマブル三相交流電源 外観図（6360P 60kVA） 6300Pシリーズ 三相スイッチング方式 三相入力の大型設備や機器に！ 高効率！大容量VVVF電源 ● 三相スイッチング方式VVVF ● 10kVA～120kVA出力（0～300V : 相電圧 / 0～520V : 線間 電圧, 45～70Hz） ● 設定メモリ機能（5ステップ×8メモリ） ● 大容量を必要とする冷凍機や空調機などの三相入力設備の 試験に最適 ● 力率0.95と高効率。入力系統のブレーカーのサイズダウン が可能 JISC4304配電用6kV油入変圧器試験の誘導耐電圧用交流電源として JISC4304は無負荷電流が過大となるのを防ぐ為、定格周波数よりも高い周波数で高い電圧を印加し、絶縁破壊のよる 三相 単三 スイッチング PLC PLC USB& アナログ 急激な試験電圧の低下がないことを確認する試験です。 出力 方式 入力 出力 GP-IB RS-232C 制御 オプション オプション オプション 電圧は2倍で周波数は 2次側へ励磁電流を供給 500 350V 600V ランプアップ 定格電圧2倍の電圧を印加 出力電圧は定格の2倍 Hz 出力 出力 /ダウン設定 t： 試験時間(s) 定格210Vrms→420Vrms 120 × fn 定格420Vrms→840Vrms オプション オプション オプション t = fn： 定格周波数(Hz) 定格440Vrms→880Vrms ft ft： 試験周波数(Hz) オーダー情報 で規定されております。試験時間は最長60秒で、 型名 品名 標準価格（税別） 50Hz定格では400Hz、60Hz定格では480Hzを 配電用6kV 6310P 0～300V(L-N) / 0～520V(L-L)、45～70Hz、10 kVA PFC内蔵三相交流電源 15秒間試験します。 出力周波数は 油入変圧器 6315P 0～300V(L-N) / 0～520V(L-L)、45～70Hz、15 kVA PFC内蔵三相交流電源 定格50Hz→400Hz 定格60Hz→480Hz 2次側（3相） 1次側（3相） 6330P 0～300V(L-N) / 0～520V(L-L)、45～70Hz、30 kVA PFC内蔵三相交流電源 で15sで試験可能 210V/420V/440V 6000V～6600V 6360P 0～300V(L-N) / 0～520V(L-L)、45～70Hz、60 kVA PFC内蔵三相交流電源 6390P 0～300V(L-N) / 0～520V(L-L)、45～70Hz、90 kVA PFC内蔵三相交流電源 63120P 0～300V(L-N) / 0～520V(L-L)、45～70Hz、120 kVA PFC内蔵三相交流電源 1528(GPIB) GP-IBインターフェース 1538 アナログカード 周波数ディレーティングについて Opt.674-for63××× 出力電圧350Vオプション（for63×××には交流電源型名を指定） Opt.608-for63××× 出力電圧600Vオプション（10k, 15kVA用、for63×××には交流電源型名を指定） 6300/6300P/6500/6500Pシリーズ交流電源 周波数と運転時間の関係（抵抗負荷時） Opt.609-for63××× 出力電圧600Vオプション（30k, 60kVA用、for63×××には交流電源型名を指定） は、オプションで最大500Hzまでの周波数を出力 Web参照 Opt.610-for63××× 出力電圧600Vオプション（90k, 120kVA用、for63×××には交流電源型名を指定） することが可能です。ただし周波数が高くなると 100% Opt.637-for63××× 単相3線出力オプション(L1/L2/N)（for 63×××には交流電源型名を指定） 90% Opt.616-for63××× 出力周波数45-500Hzオプション（10k, 15kVA用、for63×××には交流電源型名を指定） 内部素子の発熱により出力容量が制限されるこ 25分 80% Opt.617-for63××× 出力周波数45-500Hzオプション（30kVA用、for63×××には交流電源型名を指定） とがあります。これは「周波数ディレーティング」 70% 1時間 Opt.618-for63××× 出力周波数45-500Hzオプション（60k~120kVA用、for63×××には交流電源型名を指定） と呼ばれるもので負荷条件によって下図のよう 60% Opt.650 リモートセンシングオプション な特性となっており、ご使用の際は注意が必要で 抵抗負荷 50% 連続運転 Opt.671(10～30kVA用) 逆電流保護オプション Opt.672(60～150kVA用) 逆電流保護オプション す。 この制限を超えたん場合、温度アラームが発 40% Opt.673 レベラーオプション(6390以上は標準装備) 生し、出力が遮断します。 30% 1936 リモートコントローラ 20% 63×××/REC 大容量プログラマブル交流電源本体検査成績書(10k~120kVA、63×××には交流電源型名を指定) 10% TCP** 製品別トレーサビリティ ￥5,000 ※6310,6310P.6315,6315P,6330,6330Pおよ SCI** 標準器試験成績書 ￥20,000 び6510,6510Pは内部発熱が定格内である為、周 ※ 1536(USB&RS-232Cインターフェース)は標準添付されますが、他のインターフェースをご希望の場合1536と交換しての出荷となります。（複数のインターフェー 周波数（Hz） スの混在はできません）※ オプション関係は全て「工場出荷時ご指定」となっており、ご購入後の追加は別途費用が発生しますのでご注意ください。 波数ディレーティングは発生しません。 **検査成績書のオプションとなりますので、別途検査成績書のご注文が必要となります。 16 ｜ 交流電源カタログ Support : PWsales@hq.keisoku.co.jp ｜ 17 50 100 150 200 250 300 350 400 450 500

高効率大容量プログラマブル三相交流電源 6300Pシリーズ ■ 仕様 ■ 仕様 モデル 6310P 6315P 6330P 6360P 6390P 63120P モデル 6310P 6315P 6330P 6360P 6390P 63120P 入力 L 0.0 - 350.0W 0.000 - 3.500kW 相/線数 *1 三相3線 レンジ H 300 - 4000W 3.00 - 40.00kW 電圧 *1 200Vac(線間電圧)±10% L 0.1W 0.001kW 周波数 47 - 63Hz 電力 分解能 H 1W 0.01kW 入力線電流 (三相３線：AC180V最大負荷（) PFC付き） 40A 60A 120A 239A 358A 477A 確度 L ±(1.5% of reading + 5counts)　、出力電圧5V以上の時 皮相電力 *5 (最大負荷時（) PFC付き） 13.2kVA 18.6kVA 37.2kVA 74.4kVA 111.5kVA 148.7kVA H ±(1.5% of reading + 1count)　、出力電圧5V以上の時 レンジ 0.000 - 1.000 力率 (最大負荷時（) PFC付き） 0.95 出力 力率 分解能 0.001 相容量 3.33kVA 5kVA 10kVA 20kVA 30kVA 40kVA 確度 電力 / (電圧×電流)の演算結果を小数点以下3桁にて表示 電力容量 合計容量 9.99kVA 15kVA 30kVA 60kVA 90kVA 120kVA 一般仕様 相容量 3.33kVA 5kVA 10kVA 20kVA 30kVA 40kVA PLC リモート 入力：ON/OFF, P1, P2, P3　/ 出力：Processing 電力容量 *9 合計容量 6.66kVA 10kVA 20kVA 40kVA 60kVA 80kVA メモリ 8メモリ、 メモリ当たり5ステップ 0 - 150V 28.0A 42.0A 84.0A 168.0A 252.0A 336.0A (電圧、周波数、試験時間、判定遅延時間、電流、電力、リミット上限/下限設定を記憶可能) 最大電流 (r.m.s) *2 0 - 300V 14.0A 21.0A 42.0A 84.0A 126.0A 168.0A 同期出力信号 ON/OFF 0 - 175V 24.0 A 36.0A 72.0A 144.0A 216.0A 288.0A 外部アナログコントロール(オプション) 入力電圧：0V～10V 最大電流 (r.m.s) *3 0 - 350V 12.0A 18.0A 36.0A 72.0A 108.0A 144.0A タイマ 0=連続, 1 - 9999 (単位：秒, 分, 時間から選択可能) 最大電流 (r.m.s) 0 - 300V 14.0A 21.0A 42.0A 84.0A 126.0A 168.0A オートループサイクル 0=連続, OFF= 1回, 2 - 9999 (倍率を ×1, ×10, ×100から選択可能) (600V出力仕様) *4 0 - 600V 7.0A 10.5A 21.0A 42.0A 63.0A 84.0A 自動電圧調整 設定電圧値の±0.1V以内に収まるように動作 相/線数 三相４線 80%以上 全高調波歪み率(T.H.D) 1%未満 (抵抗負荷、入力電圧 110/220V 50/60Hz, , または300V, 350Vオプション時) 効率 (全負荷時) 85%以上 (全負荷時) 1.2%未満 (抵抗負荷、入力電圧 220/440V 50/60Hz, または 600Vオプション時) 保護機能 過負荷, 出力短絡, 過熱, 過電圧, 過電力　及びアラーム音&出力停止 クレストファクタ 3以下 ラインレギュレーション ±0.1V 校正機能 フロントパネルから校正可能 ロードレギュレーション 相電圧（L - N）：±(0.5% of output + 0.5V)／線間電圧（ L - L）：±(1% of output + 1V)　　 (抵抗負荷時) インターフェース (オプション) USB /RS-232C(標準) 、 GPIB 、外部アナログコントロール 位相角 誤差 120°±1°以内(バランス負荷時), 　120°±2.5°以内(アンバランス負荷時) 動作環境 温度：0 - 40℃ / 湿度：20 - 85%RH 応答時間 2 msec　以下 外形寸法(W×H×D) mm 600×732×900 600×732×900 600×842×900 1000×1557× 1200×1557× 1200×1557× レンジ 0.1-999.9s 900 900 1100 ランプアップ/ダウン 設定分解能 0.1s 外形寸法(W×H×D) mm（ キャスタ付） 600×839×980 600×839×980 600×949×980 1000×1662× 1200×1805× 1200×1805× 980 980 1180 確度 ±(0.1% of setting + 0.05s) 質量 (kg) 299 362 547 919 1505 2139 設定 レンジ 0 - 150V　／　0 - 300V 　選択可能　、 (350V出力仕様：0 - 175V　／　0 - 350V 　選択可能) モデル 6310P 6315P 6330P 6360P 6390P 63120P (600V出力仕様：0 - 300V　／　0 - 600V 　選択可能) センシングオプション(Opt.650) 電圧 分解能 0.1V L 最大　5V保証 確度 *5 *6 10V以上 : ±(1% of setting + 2counts)　　、　10V未満 : ±(1% of setting + 4counts) センシング保証電圧 レンジ H 最大　10V保証 レンジ 45.0 - 70.0Hz 、 45.0 - 500.0Hz(オプション：45 - 500Hz) センシング応答時間 2sec 周波数 分解能 0.1Hz 、　 1Hz(オプション：45 - 500Hz) センシング機能有効 センシング機能を”ON”とする為には、システムパラメータの”ADJ"を”ON"にします。 確度 ±(0.02% of setting) 測定 保護機能 低電圧保護：リモートセンシングが開放になった時、”LVP"を表示して出力停止する。 過電圧保護：リモートセンシングの保証電圧を超える時、”OVP"を表示して出力停止する。 相電圧レンジ 0.0 - 300.0V (350V出力仕様：0.0 - 350.0V)　 (600V出力仕様：0.0 - 600.0V) モデル 6310P 6315P 6330P 6360P 6390P 63120P 線間電圧レンジ 0.0 - 520.0V (350V出力仕様：0.0 - 606V)　 (600V出力仕様：0.0 - 1040V) 電圧 オプション型名 　○：指定可、 -：指定不可 分解能 0.1V　(600V出力仕様：0.2V) 1528（ GPIBインターフェース） ○ ○ ○ ○ ○ ○ 確度 *5 *6 ±(1% of reading + 2counts)　　 (600V出力仕様：±(1% of reading + 2counts)) レンジ 45.0 - 70.0Hz 、 45.0 - 500.0Hz(オプション：45 - 500Hz) 1538（外部アナログコントロール) ○ ○ ○ ○ ○ ○ 周波数 分解能 0.1Hz Opt.608（ 出力電圧600） ○ ○ － － － － 確度 ±0.1Hz Opt.609（ 出力電圧600V） － － ○ ○ － － L 0.000 - 3.500A 0.00 - 35.00A Opt.610（ 出力電圧600V） － － － － ○ ○ レンジ H 3.00 - 35.00A 30.00 - 350.0A Opt.649（ 出力電圧600V） － － － － － － L 0.001A 0.01A 分解能 Opt.615（ 周波数45 - 500Hz） ○ － － － － － H 0.01A 0.1A 電流(r.m.s) Opt.616（ 周波数45 - 500Hz） - ○ － － － － (300V,350V出力仕様) ±(1% of L reading + ±(1% of reading + 5counts) Opt.617（ 周波数45 - 500Hz） － － ○ - － － 確度 5counts) Opt.618（ 周波数45 - 500Hz） － － － ○ ○ ○ *5 ±(1% of H reading + ±(1% of reading + 1count) Opt.637（ 単相３線出力オプション） ○ ○ ○ ○ ○ ○ 1count) Opt.650（ リモートセンシング） ○ ○ ○ ○ ○ ○ L 0.000 - 3.500A 0.00 - 35.00A レンジ Opt.671（ 逆電流保護オプション） ○ ○ ○ － － － H 3.00 - 35.00A *7 30.00 - 350.0A Opt.672（ 逆電流保護オプション） － － － ○ ○ ○ L 0.001A 0.01A 分解能 Opt.673（ レベラーオプション） ○ ○ ○ ○ － － H 0.01A *7 0.1A 電流(r.m.s) Opt.674（ 出力電圧350V） ○ ○ ○ ○ ○ ○ (600V出力仕様) ±(1% of L reading + ±(1% of reading + 5counts) 1936 AC Power Source Remote 確度 5counts) Controller ○ ○ ○ ○ ○ ○ *8 ±(1% of *1 日本国内仕様では 200Vac ±10%が標準です。工場出荷オプションにて海外仕様の入力電圧および入力結線の指定もできます。 *2 出力電圧 H reading + *7 ±(1% of reading + 1count) 1count) 120V/240Vに設定した時の最大負荷電流です。*3 出力電圧140V/280Vに設定した時の最大負荷電流です。 *4 出力電圧240V/480Vに設定した時の最大 負荷電流です。 *5 出力電圧が5V以下の時、確度保証はありません。 *6 5Vを超え30V以下の時、"Volt Adj"=ONでこの仕様を満足します。 *7 600V出力仕 様時、電流測定レンジはLOWのみとなります。 *8 出力電圧が10V以下の時、確度保証はありません。 *9 単相３線出力仕様時の電力容量です。 ※) 確度は周囲温度23℃±5℃において、納入後6ヶ月間保証します。 18 ｜ 交流電源カタログ Support : PWsales@hq.keisoku.co.jp ｜ 19

400Hz出力専用航空機地上用電源 6300Aシリーズ 400Hz出力専用航空機地上用電源 外観図（6390A 90kVA） 6300Aシリーズ 三相スイッチング方式 航空機の地上用電源（GPU）に！ 次世代航空機用向け800Hz出力に対応！ ● 三相スイッチング方式VVVF ● 10kVA～150kVA出力（0～300V : 相電圧 / 0～520V : 線間 電圧） ● 出力周波数400Hz（360Hz～440Hz可変） ● 設定メモリ機能（5ステップ×8メモリ） ● 次世代航空機向け800Hz（760Hz～840Hz可変）出力をオプ ションで用意 三相 スイッチング PLC PLC GP-IB USB& アナログ 世界各国の入力電圧/入力結線へ変更可能（工場出荷オプション） 方式 入力 出力 RS-232C 制御 オプション オプション 工場出荷オプション（有償）指定することで、以下入力電圧ならびに結線に変更可能です。あらゆる国の系統入力電圧に 400 800 350V 600V ランプアップ 対して対応することが可能です。　※指定無しの標準は三相3線200V。 Hz専用 Hz専用 出力 出力 /ダウン設定 オプション オプション オプション シリーズ 三相3線式 三相4線式 線間電圧 相電圧／線間電圧 6300シリーズ オーダー情報 6300Aシリーズ 200V、208V、220V、230V 240V、380V、400V、415V 220V/380V、230V/400V、240V/415V 6500シリーズ 型名 品名 標準価格（税別） 6310A　 0～300V(L-N)/0～520V(L-L)、360～440Hz、10kVA　400Hz専用三相交流電源 6300Pシリーズ 200V、208V、220V、230V、240V 220V/380V、230V/400V、240V/415V 6315A　 0～300V(L-N)/0～520V(L-L)、360～440Hz、15kVA　400Hz専用三相交流電源 6500Pシリーズ 380V、400V、415V、440V、480V 254V/440V、266V/460V、277V/480V 6330A　 0～300V(L-N)/0～520V(L-L)、360～440Hz、30kVA　400Hz専用三相交流電源 6360A　 0～300V(L-N)/0～520V(L-L)、360～440Hz、60kVA　400Hz専用三相交流電源 6390A　 0～300V(L-N)/0～520V(L-L)、360～440Hz、90kVA　400Hz専用三相交流電源 63120A　 0～300V(L-N)/0～520V(L-L)、360～440Hz、120kVA　400Hz専用三相交流電源 柔軟性の高い、準特注オプション 63150A 0～300V(L-N)/0～520V(L-L)、360～440Hz、150kVA　400Hz専用三相交流電源 1528(GPIB) GP-IBインターフェース ご要求に合わせて、準特注にて標準・オプション以外の仕様を承っております。　お気軽にご相談ください。 1538 アナログカード 以下制作の一例です。 Opt.608-for63××× 出力電圧600Vオプション（10kVA, 15kVA用、for63×××には交流電源型名を指定） Opt.609-for63××× 出力電圧600Vオプション（30kVA, 60kVA用、for63×××には交流電源型名を指定） Web参照 Opt.610-for63××× 出力電圧600Vオプション（90kVA, 120kVA用、for63×××には交流電源型名を指定） 非常停止／パトライトオプション LANインターフェースオプション Opt.649-for631××× 出力電圧600Vオプション（150kVA用、for631×××には交流電源型名を指定） Opt.671(10kVA-30kVA用) 逆電流保護オプション Opt.672(60kVA-150kVA用) 逆電流保護オプション LAN Opt.673 レベラーオプション（6390A以上は標準装備） ケーブル Opt.674-for63xxx 出力電圧350Vオプション（for 63xxxは交流電源型名を指定） Opt.657-for63xxx 800Hz専用出力オプション（for 63xxxは交流電源型名を指定） Opt.650 リモートセンシングオプション RS-232C 1936 リモートコントローラ ケーブル 63×××/REC 航空宇宙用大容量プログラマブル交流電源本体検査成績書 （10kVA～150kVA、63xxxには交流電源型名を指定） TCP** 製品別トレーサビリティ ￥5,000 SCI** 標準器試験成績書 ￥20,000 ※ 1536(USB&RS-232Cインターフェース)は標準添付されますが、他のインターフェースをご希望の場合1536と交換しての出荷となります。（複数のインターフェー RS-232C/LAN変換器 スの混在はできません）※ オプション関係は全て「工場出荷時ご指定」となっており、ご購入後の追加は別途費用が発生しますのでご注意ください。 **検査成績書のオプションとなりますので、別途検査成績書のご注文が必要となります。 20 ｜ 交流電源カタログ Support : PWsales@hq.keisoku.co.jp ｜ 21

400Hz出力専用航空機地上用電源 6300Aシリーズ ■ 仕様 ■ 仕様 モデル 6310A 6315A 6330A 6360A 6390A 63120A 63150A モデル 6310A 6315A 6330A 6360A 6390A 63120A 63150A 入力 L 0.0 - 350.0 0.000 - 3.500 kW 0.00 - 35.00 相数 *1 三相3線 W kW レンジ 電圧 *1 200Vac(線間電圧)±10% H 300 - 4000 3.00 - 40.00 kW 30.0 - 60.0 周波数 47-63Hz W kW 　電力 入力線電流 (三相3線：AC180V最大負荷時) 50A 71A 142A 283A 425A 566A 708A L 0.1W 0.001kW 0.1kW 分解能 皮相電力　(最大負荷時) 16kVA 22kVA 44kVA 88kVA 133kVA 177kVA 221kVA H 1W 0.01kW 1.0kW PFC回路 無し L ± (1.5% of reading + 5 counts) 　、但し 5V以上の場合*5 確度 力率 (最大負荷時) 0.8 H ±(1.5% of reading + 1counts) 出力 レンジ 0.000-1.000 　力率 分解能 0.001 相容量 3.3kVA 5kVA 10kVA 20kVA 30kVA 40kVA 50kVA 電力容量 確度 電力 / (電圧×電流)の演算結果を小数点以下3桁にて表示 合計容量 10kVA 15kVA 30kVA 60kVA 90kVA 120kVA 150kVA モデル 6310A 6315A 6330A 6360A 6390A 63120A 63150A レンジ 0 - 150V　／　0 - 300V 　選択可能　、 (350V出力仕様：0 - 175V　／　0 - 350V 　選択可能)、　 (600V出力仕様：0 - 300V　／　0 - 600V 　選択可能) 一般仕様 電圧 分解能 0.1V PLC リモート 入力：ON/OFF, P1, P2, P3, 出力：Processing メモリ 8メモリ, メモリ当たり5ステップ(電圧,周波数,試験時間,遅延時間,電流,電力,力率、上限/下限設定) 確度 *5 *6 10V以上 : ±(1% of setting + 2counts) 同期出力信号 ON/OFF レンジ 400Hz出力専用仕様（標準）：360-440Hz　/　800Hz専用出力仕様 760-840Hz 外部アナログコントロール(オプション) 入力電圧：0V～10V 周波数 *9 分解能 1Hz タイマ 0=連続, 1-9999. (単位: sec, minute, hour 選択可) 確度 　±(0.02% of setting) 自動ループサイクル 0=連続, OFF=Loop 1, 2-9999. (単位:×1, ×10, ×100) 0-150V 28.0A 42.0A 84.0A 168A 252A 336A 420A 最大電流 (r.m.s) *2 自動電圧調整 設定電圧値の±0.1V以内に収まるように動作 0-300V 14.0A 21.0A 42.0A 84.0A 126A 168A 210A 80%以上 最大電流 (r.m.s) 0-175V 24.0 A 36.0A 72.0A 144.0A 216.0A 288.0A 360.0A 効率 (全負荷時) 85%以上(全負荷時) (350V出力仕様) *3 0-350V 12.0A 18.0A 36.0A 72.0A 108.0A 144.0A 180.0A 保護機能 過負荷, 出力短絡, 過熱, 過電圧, 過電力 　アラーム音＆出力停止 最大電流 (r.m.s) 0-300V 14.0A 21.0A 42.0A 84.0A 126A 168A 210A 校正 前面パネル校正 (600V出力仕様) *4 0-600V 7.0A 10.5A 21.0A 42.0A 63.0A 84.0A 105A インターフェース（オプション） USB /RS-232C(標準) 、 GPIB 、外部アナログコントロール 相/線数 3Ø4W 使用環境 0-40℃/20-85%RH 全高調波ひずみ率(T.H.D) 1%未満 (抵抗負荷、入力電圧 110/220V 400/800Hz, , または300V, 350Vオプション時) 耐電圧(入力-FG間) DC2100V, 1分間 1.2%未満 (抵抗負荷、入力電圧 220/440V 400/800Hz, または 600Vオプション時) 耐電圧(入力-出力間) AC1500V, 1分間 クレストファクタ 3以下 430x732x 430x732x 600x842x 800x1557x 1200x1557x 1200x1557x 1600x1557x ラインレギュレーション ±0.1V 外形寸法(W×H×D) mm 650 650 900 900 900 900 1106 ロードレギュレーション 相電圧：±(0.5% of output + 0.5V) 　／　 線間電圧：±(1% of output + 1V) (抵抗負荷時) 外形寸法(W×H×D) mm（ キャスタ付） 430x839x 430x839x 600x949x 800x1662x 1200x1805x 1200x1805x 1600x1808x 位相角 誤差 120°±1°以内(バランス負荷時), 　120°±2.5°以内(アンバランス負荷時) 730 730 980 980 980 980 1186 応答時間 2 msec　以下 質量 (kg) 160 199 373 645 1139 1659 1800 レンジ 0.1-999.9s モデル 6310A 6315A 6330A 6360A 6390A 63120A 63150A ランプアップ/ダウン 設定分解能 0.1s センシングオプション(Opt.650) 確度 ±(0.1% of setting + 0.05s) L 最大　5V保証 センシング保証電圧 レンジ 測定 H 最大　10V保証 センシング応答時間 2sec 相電圧 0.0 - 300.0V　、　 (350V出力仕様：0.0 - 350.0V)、　 (600V出力仕様：0.0 - 600.0V) センシング機能有効 センシング機能を”ON”とする為には、システムパラメータの”ADJ"を”ON"にします。 線間電圧 0.0 - 520.0V　、　 (350V出力仕様：0.0 - 606V)　、　 (600V出力仕様：0.0 - 1040V) 電圧 低電圧保護：リモートセンシングが開放になった時、”LVP"を表示して出力停止する。 分解能 0.1V　 (600V出力仕様：0.2V) 保護機能 過電圧保護：リモートセンシングの保証電圧を超える時、”OVP"を表示して出力停止する。 確度 *5 *6 ±(1% of reading + 2counts)　 (600V出力仕様：±(1% of reading + 2counts)) モデル 6310A 6315A 6330A 6360A 6390A 63120A 63150A L 0.000 - 3.500 A 0.00-35.00A 0.0-350.0A オプション　○：指定可、 -：指定不可 レンジ 1528 (GPIBインターフェース) ○ ○ ○ ○ ○ ○ ○ H 3.00 - 35.00 A 30.0-350.0A 300-504A 1538 (外部アナログコントロール) ○ ○ ○ ○ ○ ○ ○ 電流(r.m.s) Opt.608 (出力電圧600V) ○ ○ － － － － － (300V,350V出力仕様) L 0.001 A 0.01A 0.1A 分解能 Opt.609 (出力電圧600V) － － ○ ○ － － － H 0.01 A 0.1A 1.0A Opt.610 (出力電圧600V) － － － － ○ ○ － L ±(1% of reading + 5counts) 確度 Opt.649 (出力電圧600V) － － － － － － ○ H ±(1% of reading + 1counts) Opt.657（800Hz専用出力オプション） ○ ○ ○ ○ ○ ○ ○ L 0.000 - 0.00-35.00A 0.0-350.0A Opt.671 (逆電流保護オプション） ○ ○ ○ － － － － 3.500 A レンジ Opt.672 (逆電流保護オプション） － － － ○ ○ ○ ○ H 3.00 - 35.00 A *7 30.00-350.0A 300-504A Opt.673 (レベラーオプション) ○ ○ ○ ○ － － － Opt.650 (リモートセンシング) ○ ○ ○ ○ ○ ○ ○ 電流(r.m.s) L 0.001 A 0.01A 0.1A (600V出力仕様) 分解能 Opt.674（ 出力電圧350V） ○ ○ ○ ○ ○ ○ ○ H 0.01 A *7 0.1A 1.0A 1936 (リモートコントローラ） ○ ○ ○ ○ ○ ○ ○ L ±(1% of reading + 5counts) ±(1% of *1 日本国内仕様では 200Vac ±10%が標準です。工場出荷オプションにて海外仕様の入力電圧および入力結線の指定もできます。 *2 出力電圧 確度 H reading + *7 ±(1% of reading + 1counts) 120V/240Vに設定した時の最大負荷電流です。 *3 出力電圧140V/280Vに設定した時の最大負荷電流です。 *4 出力電圧240V/480Vに設定した時の最 1counts) 大負荷電流です。 *5 出力電圧が5V以下の時、確度保証はありません。 *6 5Vを超え30V以下の時、"Volt Adj"=ONでこの仕様を満足します。 *7 600V出力 仕様時、電流測定レンジはLOWのみとなります。 *8 出力電圧が10V以下の時、確度保証はありません。 *9 出力周波数は工場出荷時オプション(400Hzか レンジ 400Hz出力専用仕様（標準）：360-440Hz　/　800Hz専用出力仕様 760-840Hz 800Hzの選択)となります。 　周波数 *9 分解能 0.1Hz ※) 確度は周囲温度23℃±5℃において、納入後6ヶ月間保証します。 確度 ±0.1Hz 22 ｜ 交流電源カタログ Support : PWsales@hq.keisoku.co.jp ｜ 23

大容量プログラマブル交流電源 6500 / 6500Pシリーズ 共通8大特長　　　　　　　　　　　　　　　　　　　　　 *印のついたものはオプション ■ 電圧ランプアップ/ダウン機能標準装備 ■ 600V出力* プログラムモード時に各ステップ毎、調整可能なランプ 出力電圧を600Vまで拡大することで、三相電圧源の一 アップ時間設定を備えており、モーター始動動作中に起 相分の相電圧を模擬することが可能です。これにより 動電流なラくン電プ圧アッをプ上昇させることができラまンプすダ。ウン 480V±20%（384V~576V）の電源電圧の一相分の模擬 ができ、三相駆動機器における、単相駆動の模擬を、三 相交流電源やトランスを使用せず可能です。 設定 設定 電圧 電圧 ■ 最長1000msecの突入電流供給（仕様の3倍まで） STEP1 STEP2 STEP2 STEP3 突入電流以外に、1000msec以内であれば出力短絡を想 定した短絡電流出力も可能です。 STEP 設定 設定 STEP 移行 時間 時間 移行 1000ms 突入電流 電流波形 ■ 豊富なインターフェースと専用リモコン* 突突入電流波流形波形 ショート電流波形 大容量プログラマブル交流電源 ■ 過電流フォールドバック機能 GP-IB RS-232C USB アナログ （オプション） （オプション） 最大20kVAの大容量までカバーし、容量別に一体型とす モーターやコンプレッサーなどは一時的に大きな起動電 PCベースの通信制御以外に0~10Vdc制御のアナログ 流が流れます。この起動電流により交流電源の保護回路 ることで、小型・軽量を実現。標準のRS-232C/USBイン （オプション）に対応。PLCから電圧と周波数の制御が が働くと試験ができません。これを回避するために開発 ターフェースやオプションのGP-IBインターフェースお 可能となります。またオプションで専用のリモートコン された過電流フォールドバック機能により、モーターや よび0～10Vdc制御アナログカードを搭載することで、 トローラ（型名：1936）を使うことで、離れた場所か コンプレッサーなどの試験にも安心してお使い頂くこと ら操作及び測定結果の読み取りが可能です。 ができます。（応答時間は＜700mse） PCベースやPLCによる自動制御が可能。出力電圧600V アナログ入力 アナログ制御信号 10V 6500 拡張オプションも用意しており、様々な試験を行うこと V ① ② ③ 電流リミット設定値 0V ① シリーズ ができます。 電流波形 電圧 ③ 出力 6500Pシリーズ クラストップの省スペース電源 周波数 ② 電圧波形 6500シリーズ I 単相スイッチング方式 • 力率改善回路（PFC)を削除した力率0.8のローコスト版 ①～③を繰り返し行うことで、モーターを駆動させることが可能です。 アナログ制御の動き リモートコントローラー • AVR（自動電圧調整器）と同価格帯で通信制御可能なVVVF電源 （型名：1936）外観 ■ 電動機試験時の保護に最適な逆電流保護* 力率改善回路（PFC)を内蔵した高効率タイプ 6500Pシリーズ オプションで逆電流保護機能を搭載することが可能で ■ 電圧リモートセンス機能* す。交流電源の出力端から入力電流（逆電流）が検出さ 三相3線200Vac • 力率0.95と高効率。入力系統のブレーカーのサイズダウンが可能 0～300V リモートセンスオプション(Opt.650)を追加すること れたとき、交流電源本体を保護するためアラームを表示 三相4線220Vac* 入力トランス 整流回路/P•F 力C 率イ改ン善バ回ー路タ（P出F力C)トをラ内ンス蔵し出つ力スつイ、省ッチスペー4ス5～を70H実z (現45～500Hz) で、大電流を流したときの電圧降下を補正し、より正確 し、速やかに出力をOFFします。モーターやコンプレッ 三相4線380Vac* 9kVA～300kVA × な電圧の設定がセンスポイントにおいて可能です。交流 サーなどの電動機が停止時に発生する逆潮流電流や、系 0～300V 電源本体と負荷までの距離が離れているときに効果を発 統模擬電源として抵抗負荷と並列に組み合わせ際にPCS 360～440Hz&760～840Hz 9kVA～240kVA 揮します。 から発生する瞬時逆潮流電力などの逆電流から本体を保 結線ブロック図 護し、安心してお使いいただけます。 負荷 三相3線200Vac 0～300V(350V, 600V) センスケーブル 三相4線220Vac* 入力トランス 整流回路/PFC インバータ 出力トランス 出力スイッチ 45～70Hz(45～500Hz) ■ レベラ固定金具* 三相4線380Vac* 10kVA, 20kVA × レベラアジャスターを固定する金具をオ 負荷ケーブル プションで準備。アンカーボルトで床面 と固定することが可能です。 *工場出荷オプション その他の入力電圧に関してはご相談ください。 0～300V 24 ｜ 交流電源EAカC-タ30ロ3 グ PFCパワー回路 絶縁型DC/DCコンバータ インバータ 出力スイッチ 40～1000Hz Support : PWsales@hq.keisoku.co.jp ｜ 25 単相200～240Vac 3kVA/6kVA × EAC-306 単相200～240Vac 単相3線200～240Vac 単相4線346～416Vac EAB-110, 120 単相100～240Vac 0～300V EAB-140 PFCパワー回路 絶縁型DC/DCコンバータ インバータ 出力スイッチ 40～1000Hz 単相200～240Vac 1kVA～6kVA × EAB-160 単相2線 200～240Vac 単相3線 200～240Vac 単相4線 346～416Vac 0～300V 6705,6710 入力スイッチ 入力トランス 整流回路 リニアアンプ 出力トランス 出力スイッチ 45～500Hz (1000Hz) 単相100/200V 500VA～5kVA × × 6720,6730,6740,6750 単相AC200V 0～300V 6605,6610 入力スイッチ 入力トランス 整流回路 インバータ 出力スイッチ 45～500Hz 単相100/200V 500VA～5kVA × × 6620,6630,6650 単相AC200V 0～310V 6905S,6910S 入力スイッチ 入力トランス 整流回路 インバータ 出力スイッチ 40～450Hz 単相100/200V 500VA～5kVA × × 6920S,6930S,6950S 単相AC200V ～～

ローコスト大容量プログラマブル交流電源/高効率大容量プログラマブル交流電源 6500 / 6500Pシリーズ ローコスト大容量プログラマブル交流電源/ 外観図（6520 20kVA） 高効率大容量プログラマブル交流電源 6500 / 6500Pシリーズ 単相スイッチング方式 大容量ローコストの決定版！ 省スペース！大容量VVVF電源 ● 単相スイッチング方式VVVF ● 10kVA、20kVA 出力（0 〜 300V, 45 〜 70Hz） ● 設定メモリ機能（5ステップ× 8メモリ） ● ハイパワー＆小型軽量設計 ● 1% 以下の波形歪みを実現（抵抗負荷時） ● モーターやコンプレッサ等の起動電流に影響されな過電流 フォールドバック機能 ● 単相大型機器の自動試験に最適 ● 力率改善回路（PFC)を削減し、軽量化したローコストモデル 「6500シリーズ」とPFCを内蔵した高効率モデル「6500Pシリー ズ」の2シリーズをご用意 アナログ制御を利用した既存試験設備更新用の電源として 単相 スイッチング PLC PLC GP-IB USB& アナログ 500 方式 入力 出力 RS-232C 制御 Hz 製造機種の変更や故障による電源入れ替え検 オプション オプション オプション 討などがあった際、アナログ制御でシステム アナログ制御を 350V 600V ランプアップ 構築していた場合、0～10Vdcもしくは4mA～ 既存設備の入替検討 オプションで装備 出力 出力 /ダウン設定 20mAの物理量でコントロールしている為、ソ 既設設備 オプション オプション フト変更もほとんどすることなく、弊社電源機 器を採用することが可能です。 オーダー情報 4-20mAを電圧に変換する方法 型名 品名 標準価格（税別） [V] 6510 0～300V、45～70Hz、10kVA 交流電源 10 6520 0～300V、45～70Hz、20kVA 交流電源 4～20mAを 500Ω 6500/6300 R 6510P 0～300V、45～70Hz、10kVA PFC内蔵交流電源 出力する機器 （1/4W以上） シリーズ 2 6520P 0～300V、45～70Hz、20kVA PFC内蔵交流電源 4 20[mA] 1528(GPIB) GP-IBインターフェース 4～20mAを電圧に変換する場合の抵抗値は、2～10Vに変換する場合500Ωが使用されます。消費電力は最大で0.2W（=10Vx20mA）ですから、定格は 1538 アナログカード 1/4W（0.25W）以上、変換精度を上げるため、一般的には±0.1%を選定します。 Opt.608-for65××× 出力電圧600Vオプション（for65×××には交流電源型名を指定） Web参照 Opt.616-for65××× 出力周波数45-500Hzオプション（for65×××には交流電源型名を指定） 既設AVR（自動電圧調整器）から更新用電源として Opt.671(10-30kVA用) 逆電流保護オプション Opt.673 レベラーオプション 価格が安いが大型 比較 AVR+スライダック 6300/6500シリーズ 既存設備の入替 導入コストが同じで Opt.674-for65××× 出力電圧350Vオプション（for 65××には交流電源型名を指定） 新設を検討 小型化 コスト 低価格 低価格（同等） Opt.650 リモートセンシングオプション 1936 リモートコントローラ AVR: 自動電圧調整器 スペース 大きい 小さい (Auto voltage Regulator) 65×××/REC 大容量プログラマブル交流電源本体検査成績書（65×××には交流電源型名を指定） 周波数設定と電圧設定 1台で制御。 TCP** 製品別トレーサビリティ ￥5,000 ＋ を個別で通信が必要 通信I/FをRS-232C/ SCI** 標準器試験成績書 ￥20,000 自動化 USB、GP-IB、アナ スライダック 検討後、設備面積の ※ 1536(USB&RS-232Cインターフェース)は標準添付されますが、他のインターフェースをご希望の場合1536と交換しての出荷となります。（複数のインターフェー (自動化の場合電動スライダック) 課題が発生する ログ制御から スの混在はできません）※ オプション関係は全て「工場出荷時ご指定」となっており、ご購入後の追加は別途費用が発生しますのでご注意ください。 可能性あり 選択可能 **検査成績書のオプションとなりますので、別途検査成績書のご注文が必要となります。 26 ｜ 交流電源カタログ Support : PWsales@hq.keisoku.co.jp ｜ 27

ローコスト大容量プログラマブル交流電源/高効率大容量プログラマブル交流電源 6500 / 6500Pシリーズ ■ 仕様 ■ 仕様 モデル 6510P / 6510 *12 6520P / 6520 *12 モデル 6510P / 6510 *12 6520P / 6520 *12 入力 L 0.000 - 3.500kW レンジ 相数 *1 三相3線 H 3.00 - 40.00kW 電圧 *1 200Vac(線間電圧)±10% L 0.001kW 電力 分解能 周波数 47-63Hz H 0.01kW 入力線電流(AC180V最大負荷時,PFC付き) 47.2A 94.4A L ±(1.5% of reading + 5counts) 確度*11 入力線電流(AC180V最大負荷時) 39.8A 79.6A H ±(1.5% of reading + 1count) 皮相電力　(最大負荷時) 14.7kVA 29.5kVA レンジ 0.000 - 1.000 皮相電力　(最大負荷時,PFC付き) 12.4kVA 24.8kVA 力率 分解能 0.001 力率 0.8 確度 電力 / (電圧×電流)の演算結果を小数点以下３桁にて表示します。 力率（PFC付き） 0.95 モデル 6510P / 6510 6520P / 6520 AC出力 一般 出力容量 10kVA 20kVA PLC リモート 入力：ON/OFF, P1, P2, P3 0 - 150V 84.0A 168.0A メモリ ８メモリ, メモリ当たり5ｽﾃｯﾌﾟ, 電圧, 周波数, テストタイム, 遅延時間, 電流, 電力, Hi/Lo リミット設定 最大電流 (r.m.s) *2 0 - 300V 42.0A 84.0A 同期出力信号 ON/OFF 最大電流 (r.m.s) 0 - 175V 72.0A 144.0A 外部アナログコントロール(オプション) 入力電圧：0V～10V (350V出力仕様) *3 0 - 350V 36.0A 72.0A タイマ 0=連続, 1 - 9999 (単位：秒, 分, 時間から選択可能) 最大電流 (r.m.s) 0 - 300V 42.0A 84.0A オートループサイクル 0=連続, OFF= 1回, 2 - 9999 (倍率を ×1, ×10, ×100から選択可能) (600V出力仕様) *4 0 - 600V 21.0A 42.0A オート電圧調整 設定電圧値を±0.1V以内に収まるように動作 相/線数 単相2線 効率 ≧85%(全負荷時) 全高調波歪み率(T.H.D) *5 1%未満 (抵抗負荷、入力電圧 110/220V 50/60Hz, , または300V, 350V出力オプション) 保護機能 OCP, OVP, OPP, OTP, LVP, Short Circuit ; アラーム音と出力停止 1.2%未満 (抵抗負荷、入力電圧 220/440V 50/60Hz, または 600V出力オプション) 校正機能 フロントパネルから校正可能 クレストファクタ 3以下 インターフェース (オプション) USB & RS232(標準), GPIB , 外部アナログコントロール ラインレギュレーション ±0.1V 動作環境 温度：0 - 40℃ / 湿度：20 - 85%RH ロードレギュレーション ±(0.5% of output + 0.5V) (抵抗負荷時) 外形寸法(W×H×D) mm 430×472×650 430×732×650 応答時間 2 msec以下 外形寸法(W×H×D) mm (突起含む) 430×579×730 430×839×730 レンジ 0.1-999.9s PFC付き外形寸法(W×H×D) mm 430×602×650 430×732×650 ランプアップ/ダウン 設定分解能 0.1s PFC付き外形寸法(W×H×D) mm (突起含む) 430×709×730 430×839×730 確度 ±(0.1% of setting + 0.2s) 質量(kg) 128 198 設定 PFC付き質量(kg) 228 350 レンジ 0 - 150V/0 - 300V 選択可能 / (350V出力オプション：0 - 175V/0 - 350V 選択可能) (600V出力オプション：0 - 300V/0 - 600V 選択可能) オプション型名　（※ ○：指定可、 － ：指定不可） 電圧 分解能 0.1V モデル 6510P / 6510 *12 6520P / 6520 *12 確度 *6 ±(1% of setting + 2counts) 1528 (GPIBインターフェース) ○ ○ レンジ 45.0 - 70.0Hz / 45 - 500Hz(オプション：45 - 500Hz) 1538(外部アナログコントロール) ○ ○ 周波数(※7) 分解能 0.1Hz / 1Hz(オプション：45 - 500Hz) Opt.608 (出力電圧600V) ○ ○ 確度 ±(0.02% of setting) Opt.616 (周波数45 - 500Hz) ○ ○ 測定 Opt.671（ 逆電流保護オプション） ○ ○ レンジ 0.0 - 300.0V　、　 (350V出力オプション：0.0 - 350.0V)、　 (600V出力オプション：0.0 - 600.0V) Opt.673 (レベラーオプション) ○ ○ 電圧 分解能 0.1V / 0.2V(600V出力オプション) Opt.674 (出力電圧350V) ○ ○ 確度 ±(1% of reading + 2counts)*8 / ±(1% of reading + 2counts)*8 Opt.650（ リモートセンシング) ○ ○ レンジ 45.0 - 70.0Hz 、 45.0 - 500.0Hz(オプション：45 - 500Hz) 1936 (リモートコントローラ) ○ ○ 周波数 分解能 0.1Hz 仕様は予告なく変更される場合があります。 確度 ±0.1Hz *1 日本国内仕様では 200Vac ±10%が標準です。工場出荷オプションにて海外仕様の入力電圧および入力結線の指定もできます。 *2 出力電圧120V/240Vに設定した時 L 0.00 - 35.00A の最大負荷電流です。 *3 出力電圧140V/280Vに設定した時の最大負荷電流です。 *4 出力電圧240V/480Vに設定した時の最大負荷電流です。 レンジ *5 H 30.0 - 350.0A 低レンジで110〜140 Vまたは高レンジで220〜280 Vの出力電圧で<47Hzの場合は<1.2 %（45〜500Hzを含む） 低レンジで110〜140 Vまたは高レンジで220〜280 Vの出力電圧で47Hz以上の場合は1 %未満（45〜500Hzを含む） L 0.01A 電流(r.m.s) 分解能*9 低レンジで220〜280 Vまたは高レンジで440〜560 V内の出力電圧の場合は<1.2 %（オプション0〜600V） H 0.1A 低レンジで220〜280 Vまたは高レンジで440〜560 Vの出力電圧で<47 Hzの場合は<1.5 %（オプション0〜600Vおよび45〜500Hz） 低レンジで220〜280 Vまたは高レンジで440〜560 Vの出力電圧で47 Hz以上の場合は1.2 %未満（オプション0〜600 Vおよび45〜500 H L ±(1% of reading + 5counts) *6 出力電圧が30 Vを超えない場合、ADJ = ONにすることによって、この仕様を満たすことができます。 *7 オプションの出力周波数45-500 Hzおよび400 / 800 Hzから 確度 *10 H ±(1% of reading + 1count) 1つのオプションのみを選択できます。 *8 出力電圧が5V以下の時(600V出力オプションでは10V以下の時)、確度保証はありません。 *9 L 0.00 - 35.00A a.出力周波数≥100 Hz＆≤500 Hz＆N-Gショートの場合、電流計は0.01 Aからの最小電流を保証します レンジ b.出力周波数≥500 Hz＆N-Gショートの場合、電流計は0.02 Aからの最小電流を保証します H 30.0 - 350.0A c.出力周波数≥100 Hz＆≤500Hz＆N-Gショートの場合、電流計は600Vモデルで0.02 Aからの最小電流を保証します。 L 0.01A d.出力周波数≥500 HzおよびN-G短絡の場合、電流計は600 Vモデルで0.03 Aからの最小電流を保証します" 電流(r.m.s) 分解能 *10 0〜300Vの時は5V(0〜600Vの時は10V）を超える出力電圧の場合に仕様確度を満たします。 *11 出力電圧が5V以上の時、仕様確度を満たします。 *12 型名に”P”が (600V出力仕様) *9 H 0.1A つくと”PFC付き”モデルとなります。 L ±(1% of reading + 2counts) 確度*10 ※) 確度は周囲温度23℃±5℃において、納入後6ヶ月間保証します。 H ±(1% of reading + 1count) 28 ｜ 交流電源カタログ Support : PWsales@hq.keisoku.co.jp ｜ 29

薄型・多機能交流電源 EALシリーズ EALシリーズによる搭載機能一覧 AC/DC出力をメインとするご利用には「EAL STDシリーズ」、正弦波の他3種類の波形出力活用には「EAL ADVシリーズ」がお勧 めです。さらに高調波測定やインターハーモニック機能による本格的なシミュレーション電源をお探しなら「EAL PROシリー ズ」をお勧めします。 特長 EAL STD シリーズ EAL ADV シリーズ EAL PRO シリーズ *1 交流（正弦波） ● ● ● DC ● ● ● AC + DC ― ● ● AC 出力モード 三角波 ― ● ● 矩形波 ― ● ● クリップ正弦波 ― ● ● 出力電圧（AC） 0~310V 0~310V 0~310V 出力周波数 40~500Hz 5~1200Hz 5~1200Hz 直流出力 0 ～ 420V 0 ～ 420V 0 ～ 420V ファイル（メモリ） 10 x 100 100 x 100 100 x 100 プログラムモード リストモード ステップ / リスト / パルス ステップ / リスト / パルス 単相 スイッチング PLC PLC GP-IB USB RS-232C アナログ LAN DC ランプアップ 500 1200 PLC リモート ● ● ● 位相角設定 ● ● ● 方式 入力 出力 制御 出力 設定 Hz Hz パネルロック機能 ● ● ● オプション オプション リモートセンス ― ● ● 高調波測定 ― ― ● 時数間高調波合成（シンセシス機能） ― ― ● 薄型・多機能交流電源 出力インピーダンス（1 Ω +1mH） ― ― ● 各種 IEC61000 規格試験モード *2 ― ― ● 周波歪み波形（インターハーモニック機能） ― ― ● 軽量・コンパクトで単相に特化した交流電源です。標準で 標準インターフェース USB / LAN USB / LAN USB / LAN オプション RS-232 ● ● ● 直流出力モード(420V)とインターフェースにUSBおよび オプション GP-IB ● ● ● ANALOG 制御 ● ● ● Ethernet(LAN)を搭載し、開始及び停止位相角の設定や 同期出力信号 ON/OFF のみ ● ● 瞬断試験や電圧POP試験に便利なリストモード機能を内 *1 近日発売 *2 プレ試験用（規格は非準拠） 蔵しております。搭載機能のバリエーションが違う3つの 従来品とのサイズ・質量比較 モデルから、用途に合わせてお選びいただけます。 EAL STD 当社従来品と比べて筐体の高さ、質量ともに半分以下のコンパクトサイズにな 従来品サイズ(9U) シリーズ クラストップの省スペース電源 りました。設置、移動ともに容易で、既存機器との併用時にも効果を発揮します。 EAL ADV EAL STDシリーズ シリーズ • 2Uサイズで3kVA(15kg）、4Uサイズで6kVA(28kg)の薄型筐体 EAL PRO 従来品サイズ(5U) シリーズ STD基本機能に波形出力モードを追加 4U 単相スイッチング方式 EAL ADVシリーズ 2U • AC+DC、三角波、矩形波、クリップ正弦波と多岐にわたる出力 モードに対応 ADV基本機能にシミュレーション機能を追加 容量3kVAの場合 容量6kVAの場合 EAL PROシリーズ　　　　　　　　　※近日発売 従来品 430(H) x 223(H) x 500(D)mm / 57kg 従来品 430(H) x 400.5(H) x 500(D)mm / 53kg • 高調波測定やインターハーモニクス機能など本格的なシミュ EAL 430(H) x 88(H) x 500(D)mm / 15kg EAL 430(H) x 176(H) x 500(D)mm / 28kg レーションに対応 従来品との操作性 結線ブロック図 大型ロータリノブの柔軟な操作性とテンキーの採用により、設 EAL-5005, 5012, 5020 定の効率化を実現。より良い操作性を提供します。当社従来品 単相100～240Vac 0～310V PFCパワー回路 絶縁型DC/DCコンバータ インバータ 出力スイッチ 40～500Hz と比べ、操作性は格段に向上しました。 EAL-5030, 5040 単相200～240Vac (ADV/PROは5～1200Hz) × EAL-5060 500VA～6kVA 単相2線 200～240Vac 1. 回転、2. プッシュ / キー入力、3. セット、4. 実行 で簡単操作 単相3線 200～240Vac 単相4線 346～416Vac 30 ｜ 交流電源カタログ Support : PWsales@hq.keisoku.co.jp ｜ 31

薄型・多機能交流電源 EALシリーズ EALシリーズ 共通10大特長 ADV/PROシリーズ 特長 ■ テンキーと大型ロータリーノブを採用 ■ 広い可変範囲に対応 ■ STDモデルからの仕様機能拡張 ■ プログラムモードに対応 大画面4.3インチLCDディスプレイと操作の高い大型ロ 電圧0～310V、周波数40～500Hz(ADV/PRO 5～1200Hz) STDモデルから以下の仕様がアップグレードになります。 リストモードに加え、周波数、電圧の加減と繰り返し可 ータリノブに加え、さらに操作性に優れた便利なテンキ までの出力に対応。エアコン、洗濯機、冷蔵庫、掃除機な 項目 STDモデル ADV/PROモデル 変が可能なステップモードと複数の電圧が設定できるパ ーを採用。 どの白物家電から航空機電源やモータなどの部品評価まで 周波数 40～500Hz 5～1200Hz ルスモードを内蔵し、より複雑な波形シミュレーション 幅広いシーンに利用することができます。 ファイル(メモリ) 10 × 100 100 × 100 が可能となっております。 ■ ランプアップ機能と投入位相角設定を標準装備 同期出力信号 ON/START/END/ 出力ON時に調整可能なランプアップ時間設定を備えて （出力信号:5V） ON/OFF BOTH/OFF/EVENT ステップモード おり、モーター始動動作中に過負荷（起動電流）なく電 電圧、周波数、位相および間隔の値を1回設定するだけで、ス テップアップ/ステップダウンシーケンステストを実施します。 圧を上昇させることができます。 また出力時の位相の ■ 正弦波以外の波形出力モードに対応 設定も可能です。 正弦波に加え、三角波、矩形波、クリップ正弦波と多岐 ■直流出力機能 にわたる出力モードに対応。 設定 電圧 直流出力機能により、最大420Vの直 V 流電源として使用可能です。交流入力 機器だけでなく。直流入力機器の試験 にも使用することができます。 DC リストモード I 設定 時間、振幅、周波数および電圧が変化する複雑な出力シーケン ON 時間 スの生成をサポートします。 ランプアップ出力 90°位相でのON波形 ■ EABおよび6600シリーズコマンド互換モードを搭載 ■ 豊富なインターフェース EABシリーズや6600シリーズの制御用ソフトウェアの 三角波 資産を生かす為に、コマンド互換モードを搭載。既設設 備への入れ替えが簡単に行えます。※互換モード時はフ GP-IB RS-232C USB Ethernet アナログ ロントパネルからの電圧や周波数などの設定が禁止とな （オプション） （オプション） ります。 PCベースの通信制御以外に0~10Vdc制御のアナログ制 御に対応。PLCから電圧と周波数の制御が可能となりま ■ 最長1000msecの突入電流供給（仕様の4倍まで） パルスモード す。 1台でユーザー定義の電圧で単一または複数のパルスを生成で 突入電流以外に、1000msec以内であれば出力短絡を想 き、疑似的な不安定状態をシミュレートします。 定した短絡電流出力も可能です。 アナログ入力 アナログ制御信号 10V 1000ms 1000ms 突入電流 ショート電流 矩形波 0V 電流波形 電流波形 電圧 出力 突突入電流波流形波形 シショョーートト電流電波形流波形 周波数 ■ 過電流フォールドバック機能 ■ 同期信号(SYNC)出力機能を搭載 モーターやコンプレッサーなどは一時的に大きな起動電 アナログ制御の動き 流が流れます。この起動電流により交流電源の保護回路 ON / START / END / BOTH / が働くと試験ができません。これを回避するために開発 OFF / EVENT,発生時に 出力信 ■ EMC規格　EN61326-1に準拠 された過電流フォールドバック機能により、モーターや 号として5Vの同期信号を発生 コンプレッサーなどの試験にも安心してお使い頂くこと させます。オシロスコープでの 安全規格IEC610101に加え、計測、制御およびラボ環境 ができます。（応答時間は＜1.4s） クリップ正弦波 波形観測に最適です。 同期信号(SYNC)端子 で使用される機器の要求事項であるEMC規格EN61326-1 に準拠。 V ① ② ③ 電流リミット設定値 ■ AC+DC波形出力モードに対応 ■ リモートセンス機能を搭載 ① ■ トップクラスの静音特性 ③ 電流波形 直流のバイアス電圧に重畳させ 大電流を流した時の電圧降下 耐久性に優れた低ノイズファ 75db 50db たAC+DC波形出力モードに対 を補正可能なリモートセンス 騒がしい街頭 静かな事務所 ンを採用。定格出力時、最大 ② 電圧波形 応。複雑なシミュレーション波 機能を搭載。本機から負荷ま 55dBとトップクラスの静かさ I 形の要求に対応しました。 で離れているときに効果を発 です。 ①～③を繰り返し行うことで、モーターを駆動させることが可能です。 揮します。 リモートセンス端子 AC+DC波形 32 ｜ 交流電源カタログ Support : PWsales@hq.keisoku.co.jp ｜ 33 ～～ ～～

薄型・多機能交流電源 EALシリーズ PROシリーズ 特長　　　　　　　　　　　　　　　　　　　　　　　　　　 ※近日発売予定 ■ オーダー情報 ■ 高調波測定機能 ■ 出力インピーダンス可変機能(1Ω+1mH) EAL STD シリーズ 型名 品名 標準価格（税別） 各種高調波測定機能を内蔵。40次の高調波において必 最大1Ω+1mHまで出力インピーダンスの可変が可能です。 EAL-5005 STD 0-310V/ 40-500Hz、500VA交流電源　 要な測定機能を備えております。 EAL-5012 STD 0-310V/ 40-500Hz、1250VA交流電源 EAL-5020 STD 0-310V/ 40-500Hz、2000VA交流電源 ■ 高調波歪波形および時数間高調波合成機能 EAL-5030 STD 0-310V/ 40-500Hz、3000VA交流電源 インターハーモニック機能とシンセシス機能を搭載し、IEC61000-4-13規格などの試験に使用される非周期的な高調波歪波形 EAL-5040 STD 0-310V/ 40-500Hz、4000VA交流電源 Web参照 や時数間高調波合成波形の出力が可能です。さまざまなグリッドの電力歪みの条件をシミュレーションすることができます。 EAL-5060 STD 0-310V/ 40-500Hz、6000VA交流電源 EAL-5xxx STD/REC EAL STD検査成績書（EAL-5xxx STDには交流電源型名を指定） 1539(GP-IB Interface) GP-IBインターフェース インターハーモニック機能（高調波歪み波形） シンセシス機能（時数間高調波合成） 1540(RS232C Interface) RS-232Cインターフェース 50Hz または 60Hz をベースに 40 次までの高調波を合成するこ さらに歪んだ電圧波形を合成するた TCP** 製品別トレーサビリティ ￥5,000 とができます。出力波形は周期的な高調波波形となります。 めに、基本周波数に高調波時数間の SCI** 標準器試験成績書 ￥20,000 成分を合成する時数間高調波合成（シ ンセシス機能）を搭載。グリッドに **検査成績書のオプションとなりますので、別途検査成績書のご注文が必要となります。 おける電力歪みをシミュレーション することが可能です。 EAL ADV シリーズ 基本周波数 高調波合成 40 次まで 高調波歪波形 型名 品名 標準価格（税別） 50Hz または 60HZ 最大 2400hZ EAL-5005 ADV 0-310V/ 40-500Hz、500VA交流電源　 EAL-5012 ADV 0-310V/ 40-500Hz、1250VA交流電源 各種シミュレーション波形 EAL-5020 ADV 0-310V/ 40-500Hz、2000VA交流電源 EAL-5030 ADV 0-310V/ 40-500Hz、3000VA交流電源 EAL-5040 ADV 0-310V/ 40-500Hz、4000VA交流電源 Web参照 EAL-5060 ADV 0-310V/ 40-500Hz、6000VA交流電源 EAL-5xxx ADV/REC EAL ADV検査成績書（EAL-5xxx ADVには交流電源型名を指定） 1539(GP-IB Interface) GP-IBインターフェース 1540(RS232C Interface) RS-232Cインターフェース TCP** 製品別トレーサビリティ ￥5,000 SCI** 標準器試験成績書 ￥20,000 **検査成績書のオプションとなりますので、別途検査成績書のご注文が必要となります。 プログラムモードとインターハーモニック機能とシンセシス機能を用い、各種IEC61000規格のプレ試験（規格は非準拠）を行 うモードを内蔵しています。一般的な系統障害や電圧低下やその他の異常発生をシミュレーションします。 EAL PRO シリーズ　※ PRO シリーズは近日発売 型名 品名 標準価格（税別） EAL-5005 PRO 0-310V/ 40-500Hz、500VA交流電源　 各種対応規格一覧（プレ試験用：規格は非準拠） EAL-5012 PRO 0-310V/ 40-500Hz、1250VA交流電源 EAL-5020 PRO 0-310V/ 40-500Hz、2000VA交流電源 IEC NO. Description EAL-5030 PRO 0-310V/ 40-500Hz、3000VA交流電源 IEEE 1547.1 Harmonics emission EAL-5040 PRO 0-310V/ 40-500Hz、4000VA交流電源 ※近日発売 IEC 62116 Harmonics emission EAL-5060 PRO 0-310V/ 40-500Hz、6000VA交流電源 IEC 61000-3-3 Harmonics emission EAL-5xxx PRO/REC EAL PRO検査成績書（EAL-5xxx PROには交流電源型名を指定） 1539(GP-IB Interface) GP-IBインターフェース IEC 61000-3-11 Harmonics emission 1540(RS232C Interface) RS-232Cインターフェース IEC 61000-3-12 Harmonics emission* specific rage TCP** 製品別トレーサビリティ ￥5,000 61000-4-11 Dips & interrupts immunity (AC, ≤ 16 A per phase) SCI** 標準器試験成績書 ￥20,000 **検査成績書のオプションとなりますので、別途検査成績書のご注文が必要となります。 61000-4-13 Harmonics and Inter harmonics (Professional model) 61000-4-14 Voltage fluctuation immunity ラックマウントアクセサリー 61000-4-28 Variation of power frequency immunity 型名 品名 標準価格（税別） 61000-4-29 Voltage drop (dip), instantaneous power failure and voltage variation 1401 Rack Mount Kit for 2U Web参照 61000-4-34 Dips & interrupts immunity (AC, >16 A per phase) 1406 Rack Mount Kit for 4U 34 ｜ 交流電源カタログ Support : PWsales@hq.keisoku.co.jp ｜ 35

薄型・多機能交流電源 EALシリーズ ■ 仕様 ■ 仕様 型名 EAL-5005 EAL-5012 EAL-5020 EAL-5030 EAL-5040 EAL-5060 型名 EAL-5005 EAL-5012 EAL-5020 EAL-5030 EAL-5040 EAL-5060 （STD/ADV/PRO) （STD/ADV/PRO) （STD/ADV/PRO) （STD/ADV/PRO) （STD/ADV/PRO) （STD/ADV/PRO) （STD/ADV/PRO) （STD/ADV/PRO) （STD/ADV/PRO) （STD/ADV/PRO) （STD/ADV/PRO) （STD/ADV/PRO) AC出力 レンジ L 0.050〜1.200 A 0.050〜5.000 A － 相/線数 単相2線 H 1.00〜6.25 A 4.00〜15.62 A 4.00〜25.00 A 0.10〜37.50 A 0.10〜50.00 A 0.10〜75.00 A 電力定格 500 VA 1250 VA 2000 VA 3000VA 4000VA 6000VA 電流 (AC,DC) *8 分解能 L 0.001 A － レンジ 0〜310 V、155 / 310 Vオートレンジ H 0.01 A 電圧 (AC) 分解能 0.1 V 確度 L ±(1 % of reading +10 counts) at CF < 3 － 確度 ±(0.2 % of setting +3 counts) ±(0.2 % of setting +6 counts) H ±(0.5 % of reading +8 counts) ±(0.5 % of reading +12 counts) 最大電流 0〜155 V 5 A @ 100 V 12.5 A @ 100 V 20 A @ 100 V 30 A @ 100 V 40 A @ 100 V 60 A @ 100 V レンジ 0.0〜1200 Hz (r.m.s) *1 0〜310 V 2.5 A @ 200 V 6.25 A @ 200 V 10 A @ 200 V 15 A @ 200 V 20 A @ 200 V 30 A @ 200 V 周波数 分解能 0.1 Hz / 1 Hz STD DC, 40〜500 Hz フルレンジ調整 確度 ±0.1 Hz @ 5〜999.9 Hz. レンジ ±1 Hz @ 1000〜1200 Hz ADV/PRO DC, 5〜1200 Hz フルレンジ調整 L 0.0〜75.0 W 0.0〜300.0 W － 周波数 分解能 0.1 Hz at 0.0 - 999.9 Hz レンジ H 60〜625 W 240〜1563 W 240〜2500 W 0〜3750 W 0〜5000 W 0〜7500 W 1 Hz at 1000 - 1200 Hz L 0.1 W － 確度 *2 ±0.03 % of setting(≧15 Hz) 分解能 ±0.3 % of setting(<15 Hz) H 1 W THD (全高調波歪み) *3 ≦0.3 % @ 50 / 60 Hz (全抵抗負荷) ± (1% of reading 電力 (AC,DC) *9 +10 counts) ± (2% of reading +15 counts) クレストファクタ ≧3 ≧2.5 ≧3 ≧2.5 L at PF ≥ 0.35 and at PF ≥ 0.35 and voltage >5 V － 突入電流 voltage >5V (peak) *3 定格電流 x 4倍 定格電流 x 3倍 定格電流 x 4倍 定格電流 x 3倍 確度 ± (1% of reading ラインレギュレーション ±0.1 V H +5 counts) ± (1% of reading +10 counts) ± (1% of reading +20 counts) at PF ≥ 0.35 and at PF ≥ 0.35 and voltage >5 V at PF ≥ 0.35 and voltage >5 V ロードレギュレーション *4 ±0.2 V,<1 s 応答時間 voltage >5V DCオフセット ±100mV以下 レンジ 0 - 1.000 DC出力 力率 分解能 0.001 電力定格 300 W 750 W 1200 W 1800W 2400 W 3600 W 確度 W/VAを有効数字3桁で表示 レンジ 0〜420 V、210 / 420 Vオートレンジ レンジ L 0.0〜75.0 VA 0.0〜300.0 VA － 電圧 (DC) 分解能 0.1 V H 60〜625 VA 240〜1563 VA 240〜2500 VA 0〜3750 VA 0〜5000 VA 0〜7500 VA 確度 ±(0.2 % of setting +3 counts) ±(0.2 % of setting +6 counts) 皮相電力 (VA) 分解能 L 0.1 VA － 0〜210 V 3.0 A 7.5 A 12.0 A 18.0A 24.0 A 36.0 A H 1 VA 最大電流 *1 計算式 V×A、計算値 0〜420 V 1.5 A 3.75 A 6.0 A 9.0A 12.0 A 18.0 A レンジ 0.0〜20.0 Apk 0.0〜50.0 Apk 0.0〜80.0 Apk 0.0〜120.0 Apk 0.0〜160.0 Apk 0.0〜240.0 Apk リップル＆ノイズ L <700 mV <800 mV レンジ ピーク電流測定 分解能 0.1 A (rms) *5 H <700 mV <800 mV 確度 ±(0.5 % of reading +8 counts) ±(0.5 % of reading +12 counts) リップル＆ノイズ (p-p) *5 <6.0 Vp-p <7.0 Vp-p L 0.0〜75.0 VAR 0.0〜300.0 VAR － ロードレギュレーション *4 ±0.2 V,<1 s 応答時間 レンジ H 60〜625 VAR 240〜1563 VAR 240〜2500 VAR 0〜3750 VAR 0〜5000 VAR 0〜7500 VAR 設定 無効電力 測定 レンジ 0〜359° 分解能 L 0.1 VAR － 開始角度 H 1 VAR 分解能 1° 計算式 √(VA)2-(W)2), 計算値 電流上限値 0〜155 V 0.05〜5.00 A 0.05〜12.50 A 0.05〜20.00 A 0.1〜30.00A 0.10〜40.00 A 0.10〜60.00 A レンジ 0〜10.00 (OC Fold=OFF) クレストファクタ 0〜310 V 0.05〜2.50 A 0.05〜6.25 A 0.05〜10.00 A 0.1〜15.00A 0.10〜20.00 A 0.10〜30.00 A 過電流 測定 分解能 0.01 フォールドバック 分解能 0.01 A 計算式 Ap / A (OC Fold = ON) 確度 ±(2.0 % of setting +4 counts) 一般仕様 過電流フォールドバック 応答時間 *6 < 1.4 s 入力：出力オン、出力オフ/リセット、出力検証、 PLCリモートコントロール インターロック、ファイルリコールM1からM7、トリガー、 1.0〜999.9 h 出力： Fail、Test-in-Process レンジ 1.0〜999.9 min 1.0〜999.9 s リア入力 ACインレット ターミナルブロック 0.2〜999.9 ms STD 10 x 100 (ファイル x シーケンス) 0.1 h メモリ マニュアルモードのみ　10ファイルまで作成できます。 0.1 min ADV/PRO 100 x 100 (ファイル x シーケンス) 時間 分解能 0.1 s マニュアル、ステップ、パルスモード　100ファイルまで作成できます。 0.1 ms 同期信号 STD ON / OFF ±(0.1 % +0.1 h) 外部トリガー ADV/PRO ON / START / END / BOTH / OFF / EVENT, 出力信号 5 V ,BNCタイプ 確度 ±(0.1 % +0.1 min) ±(0.1 % +0.1 s) グラフィックディスプレイ 4.3インチ TFT LCD ±(0.1 % +0.1 ms) プロテクション OCP, OVP, OPP, OTP, LVP, RCP and FAN. 時間の単位 Hour (h), Minute (min), Second (s), Millisecond (ms) インタフェース 標準装備： USB, PLC remote, LAN, Analog オプション： GPIB, RS-232 レンジ 0.1〜999.9 s, 0 = OFF 通信規格 IEEE 802.3 ランプ 分解能 0.1 s アップ LAN通信 コネクタ形状 RJ-45 確度 ±(0.1 % + 1 Cycle) 出力周波数 ≦10 Hz 仕様 ±(0.1 % + 0.1 sec) 出力周波数 >10 Hz データレート 10Base-T/100Base-T 通信プロトコル uIP/TCP（キープアライブ信号は未対応） 入力 効率 *10 ≧74 % ≧81 % ≧84 % ≧83 % ≧84 % ≧84 % 相/線数 単相2線 単相2線 or 三相3線 (全負荷時) (全負荷時) (全負荷時) (全負荷時) (全負荷時) (全負荷時) 単相2線/三相3線: 応答時間 (Tr/Tf) *11 275-400usec (Typical) 200-240V±10% 安全規格 TUV-EMC / IEC 61362-1 / IEC 61010-1 電圧 100～240 V ± 10% 200～240 V ± 10% 三相4線: W 430 430 430 430 430 430 346 - 416V ± 外形寸法 (mm) H 88 88 88 88 176 176 10% D 500 500 500 500 500 500 単相2線 :45A 最大電流 8 A 18 A 30 A 22 A 30 A 三相3線: 38A 質量 (kg) 15 kg 15 kg 15 kg 15 kg 28 kg 28 kg 三相4線: 22A 耐電圧 入力-出力間　DC 2100 V　１分間 周波数 47〜63 Hz 入力-FG間　DC 2100 V　１分間 ≧0.93 絶縁抵抗 入力-FG間　DC 500 V　30 MΩ以上 力率 (*7) (全負荷時) ≧0.97 (全負荷時) 動作温度/湿度範囲 0 ℃～40 ℃　20 %～85 % RH以下（結露しないこと） 測定 保存温度/湿度範囲 -20 ℃～60 ℃　20 %～85 % RH以下（結露しないこと） レンジ 0〜310 V, 155/310 V オートレンジ 高度 2000 m以下 電圧 (AC) 分解能 0.1 V *1 動作電圧 100V / 200V *2 電圧 > 10V *3 最大歪みは、抵抗性負荷への最大電流で 100 〜 155V（155V 範囲）および 200 〜 310V（310V 範囲）でテスト 確度 ±(0.2 % of reading +6 counts) した結果です。*4 出力周波数が 100 Hz を超える場合は、負荷レギュレーションを参照してください。出力は± 0.5 V、<1 s に安定します。 ±(0.2 % of reading +3 counts) at voltage >5 V at voltage >5 V *5 電圧 = 0V で DC 〜 300kHz のコンポーネント *6 出力周波数 30 Hz 〜 1200 Hz で。出力周波数 5 〜 29.9H z での応答時間 <7 s。 DC 出力での応答時間 <2 s。 レンジ 0〜420 V, 210/420 V オートレンジ OC_FOLD 機能が有効になっている場合、過渡電流と電力は定格電流と電力の 110 % を超えることはできません。 それ以外の場合、保護がトリガーされます。*7 500 / 1250 / 2000 VA：入力電圧は 100 V 〜 240 V、線形負荷への最大出力電力、正弦波、出力周波数 30 Hz 〜 1200 Hz 4000 VA：入力電圧は 200 V 〜 240 V、線形負 電圧 (DC) 分解能 0.1 V 荷への最大出力電力、正弦波、出力周波数 30 Hz 〜 1200 Hz *8 最大定格電流の 10 % から 100 % 確度 ±(0.2 % of reading +3 counts) at voltage >5 V ±(0.2 % of reading +6 counts) *9 最大定格電力の 10 % から 100 % 出力電流が現在の測定 L 範囲を超える場合、電力測定精度は H 範囲に従います。*10 効率は、線形負荷への最大電力、出力周波数 at voltage >5 V 5 Hz 〜 500 Hz の入力電圧 220 Vac でテストした結果です。*11 出力電圧の 10 % から 90 % ※確度は周囲温度 23℃± 5℃において、納入後 6 ヶ月間保証します。 36 ｜ 交流電源カタログ Support : PWsales@hq.keisoku.co.jp ｜ 37

ローコスト交流電源 6900Sシリーズ 外観図（6920S） 6900Sシリーズ 7大特長 ■ 広い可変範囲に対応 ■ ダイレクトキーで簡単操作 電圧0〜310V、周波数40〜450Hzまでの出力に対応。エ システムキー以外、ボタンは決まった機能の呼び出しの アコン、洗濯機、冷蔵庫、掃除機などの白物家電から航 み。取扱説明書を読まなくても、誰でも簡単に操作でき 空機電源まで幅広いシーンに利用することができます。 ます。 単相 スイッチング 450 方式 Hz ローコスト交流電源 分かりやすいシンプル操作！ 「みんなの交流電源」の決定版！ ■ 4つの値を同時測定 6900S ● 単相スイッチング方式VVVF 周波数・電圧・電流・力率（または電力）をパワーメー ターのように同時測定可能。 シリーズ ● 500VA 〜 5kVA 出力(0 〜 310V, 40 〜 450Hz) また視認性の高いグリーンの大型LEDを採用し、見やす ■ マルチプラグコンセント出力 ● ダイレクト呼出可能な3つの設定メモリ さも追及しております。 定格310V /15Aまでのフロントパネルから出力可能。 単相スイッチング方式 ● 4つの測定を同時に測定 ● 2kVAまでに高さ2U（89㎜）と省スペース設計 さらに世界の国々で使用されている電源プラグとの接続 ができ、簡単に機器の試験が可能となっております。 ● 視認性の高いグリーンLEDを採用 ■ トップクラスの静音特性 ● 2Uユニットで45dB以下と静音設計 2KVA（2U)モデルまでの定格出力時のファンの音量に ● 航空機装備品のメンテナンス試験に最適 関して45dB以下と超静音設計。業界トップクラスの静 A B TYPE TYPE 音性を保持しております。 ■ オーダー情報 C S TYPE TYPE 型名 品名 標準価格（税別） 75db 騒がしい街頭 排気 排気 A B 6905S 0 -310V、40 -450Hz、500VA 交流電源 TYPE TYPE 6910S 0 -310V、40 -450Hz、1,000VA 交流電源 > C S 6920S 0 -310V、40 -450Hz、2,000VA 交流電源 50db 吸気 吸気 TYPE TYPE 静かな事務所 6930S 0 -310V、40 -450Hz、3,000VA 交流電源 Web参照 6950S 0 -310V、40 -450Hz、5,000VA 交流電源 1401 2Uラックマウントキット 69xxS/REC ローコスト交流電源本体検査成績書（500VA～5kVA,69xxSには交流電源型名を指定） ■ 突入電流に強い ■ コンパクト設計 TCP** 製品別トレーサビリティ ￥5,000 SCI** 標準器試験成績書 ￥20,000 突入電流に関して、最大で仕様の4倍まで供給可能。繰 500VA、1kVA、2kVAモデルの高さはなんと89mm（２ **検査成績書のオプションとなりますので、別途検査成績書のご注文が必要となります。 り返し発生するクレストファクタに関しては仕様の3倍 U)と超コンパクト設計。 までの耐性があります。 19インチラックと合わせ、システムラックにジャスト 結線ブロック図 フィットします。 ＜ラッシュ電流：最大電流　4　倍＞ ＜クレストファクタ：最大　3　倍＞ 0～310V 4 3 6905S,6910S 入力スイッチ 入力トランス 整流回路 インバータ 出力スイッチ 40～450Hz Inrush Current 89 ㎜ 単相100/200V* 500VA～5kVA × × (2U) 6920S,6930S,6950S 単相AC200V* *工場出荷オプションにて、110V/220V、120V/240V、220V、240Vの指定が可能 38 ｜ 交流電源カタログ Support : PWsales@hq.keisoku.co.jp ｜ 39
