当社の安全試験器をまとめたカタログです。
当社の安全試験器を中心にまとめたカタログです。
このカタログについて
| ドキュメント名 | 安全試験器 カタログ |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 6.8Mb |
| 登録カテゴリ | |
| 取り扱い企業 | 株式会社計測技術研究所 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容
Page2

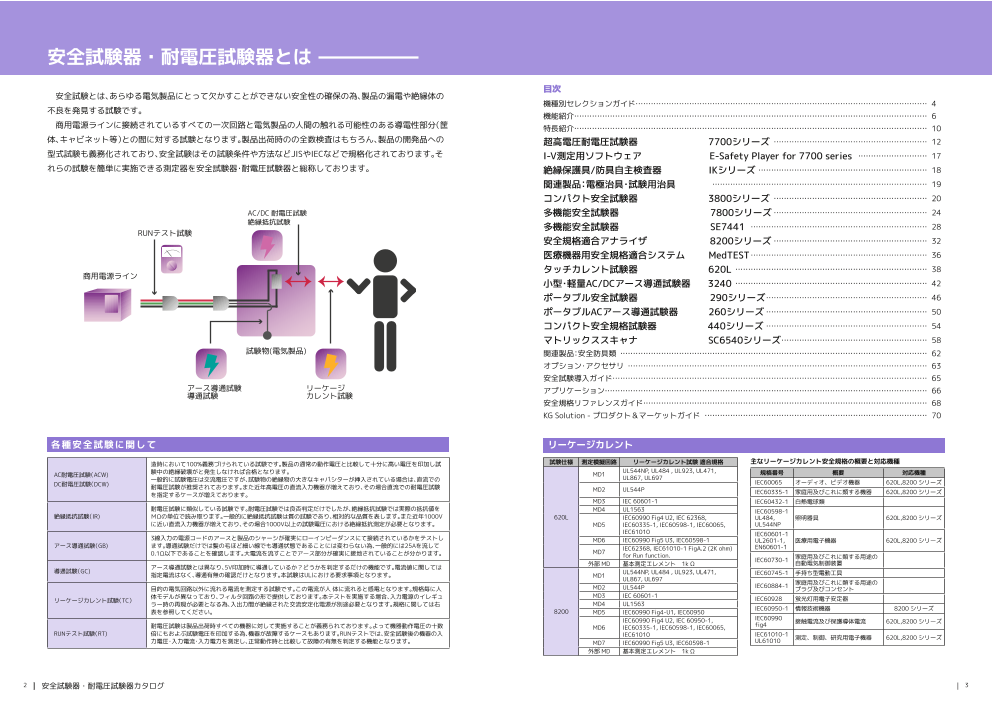

安全試験器・耐電圧試験器とは
安全試験とは、あらゆる電気製品にとって欠かすことができない安全性の確保の為、製品の漏電や絶縁体の 目次
不良を発見する試験です。 機種別セレクションガイド…………………………………………………………………………………………………… 4
商用電源ラインに接続されているすべての一次回路と電気製品の人間の触れる可能性のある導電性部分（筐 機能紹介………………………………………………………………………………………………………………………… 6
体、キャビネット等）との間に対する試験となります。製品出荷時のの全数検査はもちろん、製品の開発品への 特長紹介………………………………………………………………………………………………………………………… 10
型式試験も義務化されており、安全試験はその試験条件や方法などJISやIECなどで規格化されております。そ
れらの試験を簡単に実施できる測定器を安全試験器・耐電圧試験器と総称しております。 超高電圧耐圧試験器 7470シリーズ ………………………………………………………… 12
I-V測定用ソフトウェア E-Safety Player for 7470 series …………………………… 17
絶縁用保護具耐電圧試験器 IKシリーズ ……………………………………………………………… 18
AC/DC 耐電圧試験 関連製品：電極治具・試験用治具 …………………………………………………………………………………… 19
絶縁抵抗試験 コンパクト安全試験器 EST-300シリーズ …………………………………………………… 20
RUNテスト試験
多機能安全試験器 SE7400シリーズ ……………………………………………………… 24
500VA多機能安全試験器 SE7450シリーズ ……………………………………………………… 28
安全規格適合アナライザ ESA-Aシリーズ ……………………………………………………… 32
商用電源ライン
リーケージカレントテスタ 7630 ……………………………………………………………………… 36
アース導通試験器 7300シリーズ ………………………………………………………… 40
直流アース導通試験器 ESD-140 ………………………………………………………………… 42
マトリックススキャナ 7006 ……………………………………………………………………… 44
試験物(電気製品) 関連製品：安全防具類 ………………………………………………………………………………………………………… 46
オプション・アクセサリ ……………………………………………………………………………………………………… 47
安全試験導入ガイド…………………………………………………………………………………………………………… 49
アース導通試験 リーケージ
導通試験 カレント試験 アプリケーション……………………………………………………………………………………………………………… 50
安全規格リファレンスガイド………………………………………………………………………………………………… 52
KG Solution - プロダクト＆マーケットガイド …………………………………………………………………………… 54
各種安全試験に関して リーケージカレント
造時において100%義務づけられている試験です。製品の通常の動作電圧と比較して十分に高い電圧を印加し試 試験仕様 測定模擬回路 リーケージカレント試験 適合規格 主なリーケージカレント安全規格の概要と対応機種
AC耐電圧試験（ACW) 験中の絶縁破壊がと発生しなければ合格となります。 IEC60990 Fig4 U2, IEC60950-1, 規格番号 概要 対応機種
一般的に試験電圧は交流電圧ですが、試験物の絶縁物の大きなキャパシターが挿入されている場合は、直流での IEC60335-1, IEC60598-1,IEC60065,
DC耐電圧試験（DCW) MD1 IEC61010, IEC60065 オーディオ、ビデオ機器 7630, ESA-A
耐電圧試験が推奨されております。また近年高電圧の直流入力機器が増えており、その場合直流での耐電圧試験
を指定するケースが増えております。 IEC60990 Fig4 U1 IEC60335-1 家庭用及びこれに類する機器 7630, ESA-A
MD2 IEC60990 Fig5 U3, IEC60598-1, IEC60432-1 白熱電球類
耐電圧試験に類似している試験です。耐電圧試験では良否判定だけでしたが、絶縁抵抗試験では実際の抵抗値を IEC60990 Fig5 U1 IEC60598-1
絶縁抵抗試験（IR) ＭΩの単位で読み取ります。一般的に絶縁抵抗試験は質の試験であり、相対的な品質を表します。また近年1000V MD3 IEC60601-1 UL484, 照明器具 7630, ESA-A
に近い直流入力機器が増えており、その場合1000V以上の試験電圧における絶縁抵抗測定が必要となります。 7630
MD4 UL544NP, UL484, UL923, UL471, UL867, UL544NP
UL697
3線入力の電源コードのアースと製品のシャーシが確実にローインピーダンスにて接続されているかをテストし IEC60601-1
MD5 UL544P UL2601-1, 医療用電子機器 7630, ESA-A
アース導通試験（GB) ます。導通試験だけでは髪の毛ほど細い線でも導通状態であることには変わらない為、一般的には25Aを流して MD6 UL1563 EN60601-1
0.1Ω以下であることを確認します。大電流を流すことでアース部分が確実に接地されていることが分かります。
MD7 IEC60950, IEC61010-1 FigA.2（2k Ω） IEC60730-1 家庭用及びこれに類する用途の自動
for Run Test MD Circuit.(OPT.752)
アース導通試験とは異なり、5V印加時に導通しているか？どうかを判定するだけの機能です。電流値に関しては 電気制御装置
導通試験（GC) 指定電流はなく、導通有無の確認だけとなります。本試験はULにおける要求事項となります。 外部 MD 基本エレメント 1k Ω IEC60745-1 手持ち型電動工具
A UL544 非患者 , UL484, IEC60598, 家庭用及びこれに類する用途のプラ
目的の電気回路以外に流れる電流を測定する試験です。この電流が人 体に流れると感電となります。規格毎に人 UL1363, UL923, UL471, UL867, UL697 IEC60884-1 グ及びコンセント
リーケージカレント試験（TC） 体モデルが異なっており、フィルタ回路の形で提供しております。本テストを実施する場合、入力電源のイレギュ B UL544 患者 IEC60928 蛍光灯用電子安定器
ラー時の再現が必要となる為、入出力間が絶縁された交流安定化電源が別途必要となります。規格に関しては右 C UL2601-1, IEC60601-1, EN60601-1
表を参照してください。 ESA-A D UL1563 IEC60950-1 情報技術機器 7630, ESA-A
シリーズ IEC60990 Fig4 U2, IEC60950-1, IEC60990 接触電流及び保護導体電流 7630, ESA-A
耐電圧試験は製品出荷時すべての機器に対して実施することが義務られております。よって機器動作電圧の十数 E IEC60335-1, IEC60598-1, UL484, fig4
RUNテスト試験（RT) 倍にもおよぶ試験電圧を印加する為、機器が故障するケースもあります。RUNテストでは、安全試験後の機器の入 IEC60065 IEC61010-1
力電圧・入力電流・入力電力を測定し、正常動作時と比較して故障の有無を判定する機能となります。 測定、制御、研究用電子機器 7630, ESA-A
F IEC60990 Fig5 U3, IEC60598-1 UL61010
G 基準測定素子 1K Ω（周波数確認用）
2 ｜ 安全試験器・耐電圧試験器カタログ ｜ 3
Page3

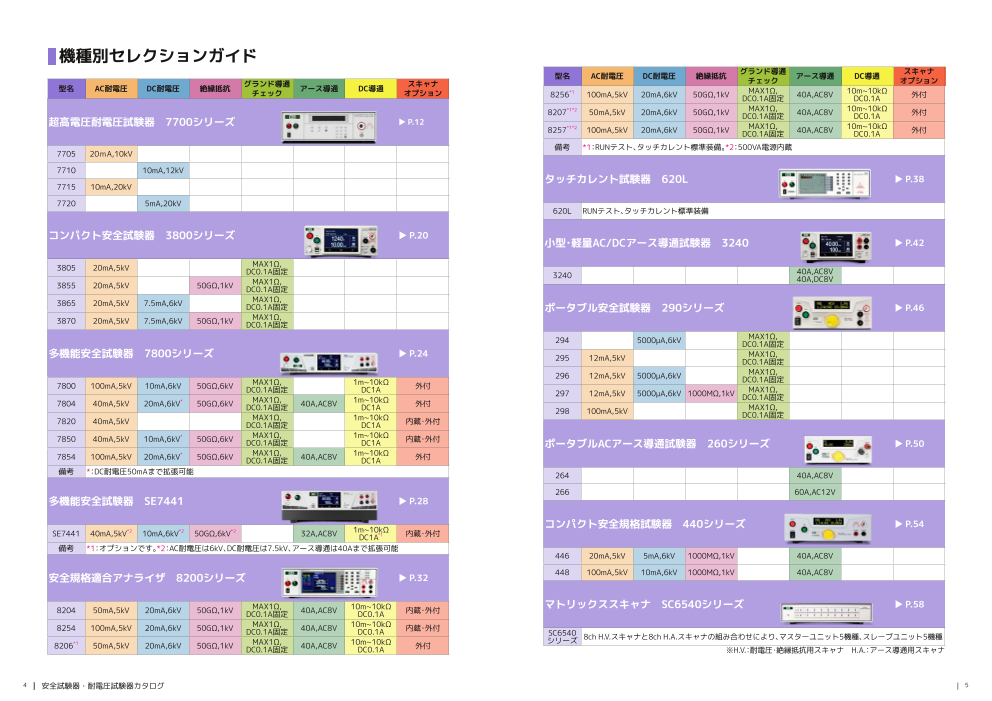

機種別セレクションガイド Power Band ０kV 5kV 10kV 20kV スキャナ
オプション
500VA 多機能安全試験器 SE7450 シリーズ ▶ P.28
500VA
AC耐電圧 DC耐電圧 絶縁抵抗 アース導通 PID オプション追加 100mA 5kV ⇒ 6kV
で利用可能 60W 外付
SE7451 10mA 6kV ⇒ 7.5kV
50GΩ 6kV
Power Band ０kV 5kV 10kV 20kV スキャナ
オプション 500VA
100mA 5kV ⇒ 6kV 60W
10mA 6kV ⇒ 7.5kV 外付
SE7452
超高電圧試験器 7470 シリーズ ▶ P.12 50GΩ 6kV
200VA 32A(40Aまで拡張可) AC8V
7470 20mA 10kV
120W
7472 10mA 12kV 安全規格適合アナライザ ESA-A シリーズ ▶ P.32
200VA 250VA
7473 50mA 5kV
10mA 20kV 120W
ESA-140A 20mA 6kV 外付
100W
7474 5mA 20kV 50GΩ 1kV タッチカレント
40A AC8V
500VA
100mA 5kV 120W
コンパクト安全試験器 EST-300 シリーズ ▶ P.20 ESA-150A 20mA 6kV 外付
50GΩ 1kV
100VA
EST-310 40A AC8V タッチカレント
20mA 5kV
20mA 5kV 100VA
EST-320 50GΩ 1kV リーケージカレントテスタ ▶ P.36
100VA
20mA 5kV 7630
EST-330 7.5mA 6kV 45W タッチカレント
50GΩ 1kV
アース導通試験器 7300 シリーズ ▶ P.40
多機能安全試験器 SE7400 シリーズ ▶ P.24 7314 40A AC8V
200VA
40mA 5kV ⇒ 6kV 60W
SE7430 10mA 6kV ⇒ 7.5kV 内蔵 外付 7316 60A AC12V
50GΩ 6kV
200VA
40mA 5kV ⇒ 6kV 直流アース導通試験器 ▶ P.42
60W
SE7440 10mA 6kV ⇒ 7.5kV 外付
50GΩ 6kV ESD-140 40A DC8V
32A(40Aまで拡張可) AC8V
200VA
40mA 5kV ⇒ 6kV 60W マトリックススキャナ ▶ P.44
SE7441 10mA 6kV ⇒ 7.5kV 内蔵 外付
50GΩ 6kV 7006
32A(40Aまで拡張可) AC8V
4 ｜ 安全試験器・耐電圧試験器カタログ ｜ 5
Page4
アイコンをタッチしてスムーズな操作 カラー表示でより見やすい液晶パネル
SE7400シリーズ / SE7450シリーズ
機能が一目で分かるから、初めてでも簡単操作 マルチリンガルでワールドワイド対応
4.3インチカラー液晶タッチパネル 3ヶ国語のパネル表示対応
SE7400シリーズ、SE7450シリーズは、フロント部に操作と測定値表示を行うための4.3インチカラー液晶タッチパ 液晶表示は日本語・英語・中国語の3ヶ国語対応。国内外の検 査/試験施設で設備環境を揃えることが可能となるた
ネルが搭載されています。操作のためのインターフェースは独自のアイコンで表示。使いたい機能が一目で分かるた め、結果の突き合わせや検証が容易になります。
め、操作に不慣れな方でもストレスなく検査を始めることができます。
機能紹介 多彩な機能で試験をサポート
試験開始で徐々に電圧を上昇 トータルの試験時間を短縮 発見できなかった絶縁不良まで測定
ランプアップ / ランプダウン機能 デュアルチェック機能 アーク検出機能
ランプアップ機能は、AC/DC耐電圧試験の際、試験開始後すぐ 今まで別々に行っていた、アース導通試験（GB）と耐圧試 通常の耐圧試験中では検出できない絶縁ケーブルのピンホールやPC基板上のパターン間不良など、10kHzのパルス状のアーク放電電流を
に高電圧をかけず徐々に設定された試験電圧まで上昇させる 験（ACW,DCW）を同時に行うことができます。トータルの 測定し判定することができます。今まで見つかりづらかった絶縁不良まで判定でき、より厳しい試験が可能です。
機能です。ランプダウン機能は、その逆に徐々に電圧を低下さ 試験時間の短縮ができ、より効率的な試験を行うことがで
せる機能です。 きます。 試験物
また、スライドトランス方式とは違い安定した出力電圧を確
保できるリニア方式、もしくはスイッチング方式を採用して 個別の機器で試験
おり、ランプアップ時間も最速0.1ｓで上昇が可能です。 GB Hipot ピンホール部分
T
0 5s 10s ピンホールなどの不良部分
ESAシリーズ 不良とならず
GB
T 電圧が印加
0 Hipot 5s 10s アーク放電開始電圧
Hipot：耐電圧試験 GB：アース導通 ピンホールがある場合、周期的な
アーク放電電流が発生する。（10kHz）
一般的な耐圧試験器で
試験開始をスムーズに 試験電圧 は、この周波数成分を
メモリ機能 もった放電部分に関し
設備管理をサポート リミット電流 て検出することができ
校正アラート機能 弊社の安全試験器はメモリ機能を搭載しています。このメモ ません。この放電部分
リ機能により各種設定状態を記憶できますので手作業で設 測定値：平均化 は将来的に故障を起こ
す原因となるため、よ
事前に校正時期を設定しておくことにより、校正時期が近付 定する手間を省くことができます。また、機種によってはメ 電流値 測定値は平均化されるため、 り品質を上げるにはア
くとアラート（警告）を発生しますので校正されないまま使 モリにプログラムを記録することができますので外部にコ リミット電流以内であると判定してしまう。 ーク検出は必要な試験
用されることを未然に防ぐことが可能です。 ンピュータが無くても自動試験が可能です。 です。
6 ｜ 安全試験器・耐電圧試験器カタログ ｜ 7
Page5
充電電流による誤判定を防止 安全な作業のために 素材評価に便利な連続印加試験が可能 真の抵抗性分から絶縁不良を顕在化
ランプHigh機能 スマートGFI機能 Pro-VOLT機能 リアル電流測定機能
直流耐圧試験及び絶縁抵抗試験時では、被試験物の容量（ストレ どんなに安全面の対策をしても、作業未熟者による不注意やヒュ 通常メモリ間の連結では、必ず電圧を降下させるランプダウン機 絶縁不良は抵抗成分の劣化から発生しますが、実際の耐電圧試験
ー）成分に一瞬充電電流が流れ、設定したリミット値を瞬間的に ーマンエラーにて高電圧に触れる可能性があります。そのような 能が動作しますが、このランプダウン機能を無効にし、メモリス では容量成分も含んだ漏れ電流しか測定できません。リアル電流
超えてしまい誤判定してしまうことがあります。試験時の立ち上 場合、作業者に重大なダメージを与え、場合によっては生命に関 テップ毎に設定した電圧で段階的に昇圧させることが可能です。 測定は、容量成分と抵抗分の電流を測定できる為、抵抗成分に流
がりを遅くし、充電電流が発生させないこともできますが、試験 わる危険もあります。このような感電の危険から作業者を守るた 段階昇圧試験などにお使いいただけます。 れる漏れ電流を測定することで、将来発生する可能性のある絶縁
時間が長くなります。この充電電流による誤判定が発生しないよ めに、スマートGFI機能では試験中の被試験物のアースとグラン 不良を探し出し、検査の品質向上へとつなげます。
うに、ランプHigh機能においては、試験中リミット値の上限値 ト間に余分な電流（450μA以上）流れると回路がこれを検出し、
を充電電流が流れる期間だけ高く設定し、正しく判定ができる機 即座に高圧を遮断します。より作業者の安全を確保した試験が可 Dwell 20s
15kV
能です。 能です。 M15
～ ■ 漏れ電流測定ベクトル図
電流 高圧トランス HV Dwell 20s R
2kV リアル電流測定 一般的な耐圧試験
M2
ランプハイ上限値 で測定可能！ 抵 器の漏れ電流測定
真の抵抗成分 抗 部分
Dwell 20s 性
Return 1kV 分 抵抗成分と容量成
M1 分の合算値
RampUp C
検査上限値 GF 電流 リターン電流 容量成分
センサ センサ
時間 RampUp
正確な試験のために IEC60335-1の試験に準拠 追加アイテム不要でコンタクトチェック
ベリフィケーション機能（始業点検） 短絡電流200mA以上に対応 チャージLow機能
安全試験器は耐圧をかけて漏れ電流の測定や絶縁抵抗を測定した 500VAモデルにおいて、瞬時であればIEC規格で要求 別途接続確認用に測定器や専用チェッカーを準備せずに、試験物とケーブル間に発生する容量成分を検出し接続を確
りするもので、故障などで正しく測定できていない場合、不合格 されている短絡電流200mA以上の要求事項に適合して 認することができます。
な試験物でも合格と誤判定してしまいます。ベリフィケーション おります。IEC60335-1 規格では、U.U.T.（被試験
機能は、ACW、DCW、IRの各機能（設定ならびに測定）が正し 物）が短絡した場合に試験器から流せる最大電流につ
く動作しているかどうかを、内蔵したソフトウェアで自動検査し いての要求があり、4,000V 以下の試験では200mA と ■ 耐圧試験器にチャージLow機能がない場合
電流
合否判定を行う機能です。始業試験時の機能チェックとしてお使 なっております。 コンタクトチェックのため、別に接触検出機能が必要
い頂けます。 ケーブルや治具への充電電流
耐圧試験器 試験物 電圧検出 チャージLow判定レベル
実電流
■ 耐圧試験器にチャージLow機能がある場合 時間
スキャナ使用時もコンタクトチェックが可能 容量成分に瞬間的に充電される電
流を検出することで、試験物と耐
試験物 圧試験機との接続の有無を判断し
ます。
H.V．側とReturn側をショートさせて、ベリフィケーション
（機能確認）を行い設定と測定値に関してチェックを行います。
ACW、DCW、IRすべての機能チェックが可能です。
真の負電圧出力が可能
DCW/IR負出力変更
より安全な自動試験のために 確実なトレースサビリティーのために いままでは負電圧出力の試験器がなかった為、H.V.側 真の負電圧出力では、端子を入れ替えることなく、H.V側
バーコードリーダーに対応 USBメモリに対応 とReturn側の端子を入れ替えて使用しておりました。 を負電圧出力、Return側をアース電位とすることで、負
この場合の負電圧（高電圧）がH.V.端子では無く 電圧出力専用器として使用することが可能です。よって
専用USBポートにバーコードリーダーを接続することで、 専用USBポートにUSBメモリを接続することで、データの保 Return端子（DUTのシャーシ）と同電位となってしま DUTのシャーシ電位はアース電位となり、高電圧をさら
QRコード含むバーコードの読み込みが可能です。予め設定 存先を内部メモリからUSBメモリへ変更することが可能で います。その為DUTのシャーシが高電圧にされされて すことなく試験することが可能となりました。これによ
していたメモリ呼びだし自動的に試験をスタートさせるこ す。これにより試験データの保存から、システムファイル しまい、誤ってDUTに触れた場合、重大な事故になる り作業者の安全を担保し試験することができます。
とができます。メモリ選択のミスなどのヒューマンエラー と試験データファイルのインポートとエクスポートが可能 可能性があります。（下図参照）
をなく安全に試験することが可能です。 となりました。
※対応バーコードリーダーに関しては別途お問い合わせく ※USBインターフェース仕様
ださい。 USB2.0 16GB以下 フォーマットFAT16またはFAT32
アース電位とDUT の
シャーシには2000Vの
電位が発生。触れた場
合感電事故の可能性
あり。
安全試験器
DUT に高D電U圧Tにが高発電圧生が：発D生C：DWC W–2 –02000VV試験試時験 時 DUTはアース電位：DCW –2000V試験時
8 ｜ 安全試験器・耐電圧試験器カタログ ｜ 9
Page6
特長紹介 使いやすさを追求
スキャナによる効率化が可能 テストの効率化に
マトリックススキャナ(内部/外部) 安全規格適合アナライザー
スキャナの以下のパターンを ■ 三相モータの耐圧試験例
従来の安全全試験器では複数の試験ポイントを別々に試験を行 プログラム制御 MIN構成で1台の試験器にAC/DC耐圧および絶縁抵抗試験機能の Min Max
い、必要以上に時間がかかっていました。7000シリーズでは、内 ch1 ch2 ch3 R 相 S相 T相 3つを、NAX構成においてはMIN構成の機能に加え、アース導
部もしくは外付けにマトリックススキャナを接続できるモデルを H L X R-S間の試験 通、DC導通、タッチカレント、RUNテストの７つを統合させる
用意しております。複数のポイントの試験を自動的に行うことが H X L R-T間の試験 ことが可能です。複数の組み合わせテストが一台で実験出来、機
できます。 X H L T-S間の試験 能をワンステップでテスト機能を実行することができます。
H : 高圧側 L：リターン側(GND) SE7430+Opt.7004
X：オープン （8chスキャナ）の
三相モータ
3つの状態がスキャナで設定可能 組み合わせ
安定した出力を確保
リニア方式およびPWM方式を採用 タッチカレント試験も含む安全試験の効率化に
当社の回路方式は、入力電圧変動の影響が大きいスライドトランス方式とは違う安定した出力を確保出来る、リニア方式およびスイッチン PCレスで入力電源をコントロール
グ方式を採用しております。スイッチング方式は軽量化にも適しております。 交流電源の入力電圧の設定が、耐圧試験器側で制御することが可
能です。これにより医療機器など通常の耐電圧・絶縁試験にプラ AC POWER
トランス昇圧方式 リニア/PWM出力方式 スして実施するタッチカレント試験も、効率よく試験をすること 安全試験器 ESAｰA
一時側の変動の影響が大きい 安定した高電圧を出力
出力電圧にも10%の が可能です。また専用のユニバーサルアダプタを使うことで、
変動が発生する DUTへの接続も簡単に行うことができます。
DUT
入力電圧の10%の変動
交流電源 6710
出力をAC100Vに設定
AC100V
10Vの変動
AC90V
AC1000V
10%の変動でも
100V変化してしまう。 Universal Adaptor Box CHASSIS
AC900V
インターロックや外部制御用途に
モデル リニアタイプ SW タイプ モデル リニアタイプ SW タイプ PLC(*)リモートインターフェース
EST-310 〇 7314 〇
EST-320 〇 7316 〇 治具装置などのドア開閉の接点信号とインターロック機能を使用 REMOTE INTERFACE
EST-330 〇 ESD-140 〇 することで、緊急時の非常停止機能として使用することができま SIGNAL OUTPUT SIGNAL INPUT
FAIL PASS RESET
SE7430 〇 7470 〇 す。 TEST
SE7440 〇 7472 〇 また、外部制御用の接点信号（TEST、RESET、PASS、FAIL）と INTERLOCK
5 1 1 5
SE7441 〇 7473 〇 メモリ機能を３つ外部I/Oから呼び出すことができる為、インタ
SE7451 〇 7474 〇 ーフェースを準備することなくPLCと接続し、自動試験を効率よ 9 6 6 9
く行うことが可能です。
SE7452 〇 ESA-140A 〇 MEMORY 1
(*) PLC : プログラマブル・ロジック・コントローラ RESET OUT
MEMORY 2
ESA-150A 〇 PROCESSING MEMORY 3
EPV-540 〇
EPV-530 〇
表 各モデルにおける回路方式
用途に応じたインターフェースをご提供
高速放電による安全性の向上 GP-IB, USB & RS-232C, LANインターフェース
DUTからの高速放電回路を内蔵（DCW放電）
独自の高速放電回路により、DUTに帯電した電気エネルギーを 標準装備ならびにオプションにて各種通信インターフェースを装
50msecもしくは200msec以内に放電が可能です。 備することができます。LANにも対応しており、LANモジュール内
作業者の安全を最大限に保証します。 の絶縁トランスがコントローラ側を完全に絶縁した状態で制御が
できる為、高圧発生する安全試験器には最適な通信インターフェー
モデル 放電時間 スになります。
SE7400シリーズ 50msec
SE7450シリーズ 50msec
ESA-Aシリーズ 50msec
ESTシリーズ 50msec
7470シリーズ 200msec
10 ｜ 安全試験器・耐電圧試験器カタログ ｜ 11
Page7
ACW DCW 超高電圧耐圧試験器
USB RS-232C GP-IB 7470 ココが違う! 発見できなかった絶縁不良まで測定。アーク放電検出機能を装備
シリーズ
一般的な耐圧試験器では検出できない絶縁ケーブルのピンホールやPC基板上のパターン間不良など、10kHzまでのパルス状のア
ーク放電電流を測定し判定することができます。今まで見つかりづらかった絶縁不良まで測定でき、より厳しい試験が可能です。
試験物
最大電圧20kV対応で
絶縁素材の評価に最適 ■ 特長 ピンホール部分
ピンホールなどの不良部分
● 20文字×2行のデジタル表示
JISC2110試験に準拠可能 不良とならず
● 設定しやすいテンキ―を装備 電圧が印加
● ランプアップ・ランプダウンコントロール搭載 アーク放電開始電圧
ピンホールがある場合、周期的な
● 最大20kV（ACもしくはDC）の超高電圧 アーク放電電流が発生する。（10kHz）
● オプションで連続印加試験が可能でJISC2110試験に準拠 一般的な耐圧試験器で
試験電圧 は、この周波数成分を
● USB&RC-232Cを標準装備 もった放電部分に関し
リミット電流
● JISC2120に規定されている段階昇圧試験に最適 て検出することができ
ません。この放電部分
測定値：平均化 は将来的に故障を起こ
す原因となるため、よ
電流値 測定値は平均化されるため、 り品質を上げるにはア
リミット電流以内であると判定してしまう。 ーク検出は必要な試験
■ オーダー情報 です。
型名 品名
7470 AC 10kV 耐電圧試験器
7472 DC 12kV耐電圧試験器
7473 AC 20kV 耐電圧試験器 ココが違う! 追加アイテム不要でコンタクトチェック。チャージLow機能搭載
7474 DC 20kV 耐電圧試験器
1528(GPIB) GPIB Interface Card 別途接続確認用に測定器や専用チェッカーを準備せずに、試験物とケーブル間に発生する容量成分を利用し接続を確認すること
Opt.7011 7470＆7473用連続電圧印加試験機能 ができます。
Opt.7012 7472＆7474用連続電圧印加試験機能
747×/REC 検査成績書（×には上記型名が入ります） ■ 耐圧試験器にチャージLow機能がない場合
電流
コンタクトチェックのため、別に接触検出機能が必要
※各製品および検査成績書の価格につきましては、当社Webをご参照ください。 ケーブルや治具への充電電流
※検査成績書には検査成績書、トレースサビリティチャート、校正証明書の3点が付属されます。 耐圧試験器 試験物 電圧検出 チャージLow判定レベル
■ 外観図（7470） 他のモデルにつきましては、当社Webサイトをご参照ください。 実電流
■ 耐圧試験器にチャージLow機能がある場合 時間
430 400 容量成分に瞬間的に充電される電
流を検出することで、試験物と耐
試験物 圧試験機との接続の有無を判断し
ます。
ココが違う! 素材評価に便利な連続印加試験が可能（オプション利用時）
正面 右側面
オプション（Opt. 7011/Opt.7012）をご利用頂くことで、
ランプアップ機能をイネーブルし、ステップ毎に電圧を段階
的に昇圧させることが可能です。JIS C2110 の段階昇圧試験
（右図）に準拠した試験を行うことができます。
背面 左側面
ココが違う! 微小電流まで測定可能。DC耐圧で0.1μAの測定分解能
DC耐圧で0.1μA、AC耐圧でも1μAと微小電流まで測定可能！
絶縁破壊時の微小な漏れ電流の検出ができより精度の高い、破壊電圧の測定が可能です。
12 ｜ 安全試験器・耐電圧試験器カタログ ｜ 13
147
133
Page8
■ 仕様
AC 耐電圧試験（ 適合機種：7473）
ココが違う! 特注で測定環境に合わせた電極治具装置もご用意 出力容量 20kVAC/10mA
レンジ 分解能 確度
AC出力電圧 [kV] 0 - 20.00 0.01 ±（1.5% of setting + 20V）
JISC2110の規格に合わせた電極治具を準備。 出力周波数 50Hz/60Hz ±0.1%, 選択可能
出力波形 正弦波, THD. < 3% (抵抗負荷)、クレストファクター = 1.3 - 1.5
絶縁油で浸し温度環境が可変可能な油中電極治具装置や、気中電極治具装置があり、安全規格に沿った測定環境で実験や評価を行 出力レギュレーション 無負荷から最大負荷において ±(1% of output + 10V)
うことができます。 設定
上限/下限 電流リミット[mA] 0 - 9.999 0.001 ±（2% of setting + 2counts）
ランプアップ[sec] 0.3 - 999.9 0.1
ランプダウン[sec] 0.1 - 999.9 0.1
0, 0.3 - 999.9 [sec] (0=連続) 0.1 ±（0.1% of setting + 0.05sec）
休止時間 0, 0.1 - 999.9 [min] (0=連続) 0.1
0, 0.1 - 999.9 [hr] (0=連続) 0.1
サイクルテスト 0 ～ 9999 回, (0=連続)
アーク検出機能 15kV未満 1 - 9 レンジ
15kV以上 1 - 7 レンジ
AC電流オフセット[mA] 0 - 2.000 自動/手動設定(オプション)
測定
AC 電圧 [kV] 0 - 20.00 0.01 ±（2% of reading + 2counts）
AC 電流[mA] 0 - 3.500 0.001
3.00 - １0.00 0.01 ±（2% of reading + 3counts）
DC 耐電圧試験（ 適合機種：7474）
出力容量 20kVDC/5mA
レンジ 分解能 確度
DC 出力電圧 [kV] 0 - 20.00 0.01 ±（1.5% of setting + 20V）
出力リップル 20kV/5000 μ A 抵抗負荷に於いて 5% 未満
設定
上限 / 下限 電流リミット [ μ A] 0.0 - 9.999 0.1
1000 - 5000 1 ±（2% of setting + 2counts）
気中治具装置 油中治具装置 ランプアップ [sec] 0.4 - 999.9 0.1
ランプダウン [sec] 0.0, 1.0 - 999.9 0.1
0, 0.4 - 999.9 [sec] (0= 連続 ) 0.1 ±（0.1% of setting + 0.05sec）
治具装置では、装置内の電極に関して5種類の電極から一つ選択可能です。 休止時間 0, 0.1 - 999.9 [min] (0= 連続 ) 0.1
0, 0.1 - 999.9 [hr] (0= 連続 ) 0.1
サイクルテスト 0 ～ 9999 回 , (0= 連続 )
アーク検出機能 レンジ 1 - 9 (9= 最高感度 )
■ 仕様 DC 電流オフセット電流 [ μ A] 0.0 - 200.0 自動 / 手動設定 ( オプション )
Ramp High 電流 ON/OFF ﾕｰｻﾞｰ選択可能
Charge - Low 電流 [ μ A] 0.0 ～ 350.0 自動 / 手動設定
AC 耐電圧試験（ 適合機種：7470） 放電時間 200 msec 以下
出力容量 10kVAC/20mA
最大容量性負荷 1.5uF < 2kV , 0.28uF < 4kV , 0.18uF < 6kV , 0.15uF < 8kV , 0.15uF < 10kV
レンジ 分解能 確度 0.12uF < 12kV , 0.12uF < 14kV , 0.1uF < 16kV , 0.08uF < 18kV , 0.08uF < 20kV
AC出力電圧 [kV] 0 - 10.00 0.01 ±（1.5% of setting + 10V） 測定
出力周波数 50Hz/60Hz ±0.1%, 選択可能 DC 電圧 [kV] 0 - 20.00 0.01 ±（1.5% of reading + 2counts）
出力波形 正弦波, THD. < 3% (抵抗負荷)、クレストファクター = 1.3 - 1.5 0 - 350.0 0.1
出力レギュレーション 無負荷から最大負荷において ±(1% of output + 10V) DC 電流 [ μ A] 300 - 3500 1 ±（2% of reading + 3counts）
設定 3000 - 5000 10
上限/下限 AC電流リミット[mA] 0 - 9.999 0.001
10.00-20.00 0.01 ±（2% of setting + 2counts）
ランプアップ[sec] 0.3 - 999.9 0.1
ランプダウン[sec] 0.1 - 999.9 0.1 一般 7470 7472 7473 7474
0, 0.3 - 999.9 [sec] (0=連続) 0.1 ±（0.1% of setting + 0.05sec） 100/200Vac±10% 50/60Hz±5%, 最大電流6.3A
休止時間 0, 0.1 - 999.9 [min] (0=連続) 0.1 入力電圧
0, 0.1 - 999.9 [hr] (0=連続) 0.1 ※工場出荷時 115/230Vac±10% の指定可能
サイクルテスト 0 ～ 9999 回, (0=連続) PLC リモートコントロール 入力 : Test , Reset , Memory1.2.3 ,Inter Lock
アーク検出機能 7.00kV未満：レンジ 1-9 7.00kV以上：レンジ 1-8 出力 : Pass , Fail , Processing
AC電流オフセット[mA] 0 - 2.000 自動/手動設定(オプション) 安全性 Smart-GFI 機能 (<1mA)
測定 メモリ 50 メモリ
AC 電圧 [kV] 0 - 10.00 0.01 ±（2% of reading + 2counts）
0 - 3.500 0.001 ディスプレイ 20×2 LCD バックライト付き
AC 電流[mA] 3.00 - 20.00 0.01 ±（2% of reading + 3counts） キーロック 不用意な操作によるプログラム等の変更を防止可能
DC 耐電圧試験（ 適合機種：7472） 校正 内蔵プログラムと外部測定器により可能
出力容量 12kVDC/10mA USB & RS232 インターフェース ○(型名：1536)
レンジ 分解能 確度 GPIB インターフェース ▲（型名：1528)
DC 出力電圧 [kV] 0 - 12.00 0.01 ±（1.5% of setting + 10V） アラーム音量設定 レンジ0-9（0=OFF、1=音量最小、9=音量最大）
出力リップル 12kV/9999 μ A 抵抗負荷に於いて 5% 未満
設定 使用環境 0～ 40℃, 20～ 80%RH
外形寸法 (W×H×D) 430×133×400 (mm)
上限 / 下限 電流リミット [ μ A] 0.0 - 999.9 0.1
1000 - 9999 1 ±（2% of setting + 2counts） 質量 24kg 23kg
ランプアップ [sec] 0.4 - 999.9 0.1 電源ケーブル ×1
ランプダウン [sec] 0, 1.0 - 999.9 0.1
0, 0.4 - 999.9 [sec] 0.1 ±（0.1% of setting + 0.05sec） ヒューズ ×2 (ヒューズホルダ内部の予備ヒューズを含む)
休止時間 0, 0.1 - 999.9 [min] (0= 連続 ) 0.1 インターロックキー ×1 (品番：1505)
0, 0.1 - 999.9 [hr] (0= 連続 ) 0.1 高圧テストケーブル 20kV, 1.6m - - ×1 (品番：1142)
サイクルテスト 0 ～ 9999 回 , (0= 連続 ) 高圧テストケーブル 12kV, 1.5m ×1 (品番：1143) - -
アーク検出機能 レンジ 1 - 9 (9= 最高感度 ) 高圧リターンケーブル 1.5m ×1 (品番：1144)
DC 電流オフセット電流 [ μ A] 0.0 - 200.0 自動 / 手動設定 ( オプション )
Ramp High 電流 ON/OFF ユーザー選択可能 オプションユニット
Charge - Low 電流 [ μ A] 0.0 ～ 350.0 自動 / 手動設定 1528 GPIB インターフェース
放電時間 200 msec 以下 1536*1 USB＆RS232C インターフェース
最大容量性負荷 1.5uF < 2kV , 0.28uF < 4kV , 0.18uF < 6kV , 0.15uF < 8kV , 0.15uF < 10kV, 0.12uF < 12kV Opt.7011 7470 & 7473用連続電圧印加試験機能
測定
DC 電圧 [kV] 0 - 12.00 0.01 ±（1.5% of reading + 2counts） Opt.7012 7472 & 7474用連続電圧印加試験機能
0 - 350.0 0.1 ※ 標準：○ , オプション：▲ , ※ stg. = setting, rdg. = reading ※ 仕様の完全版は当社 Web サイトをご覧ください
DC 電流 [ μ A] 300 - 3500 1 ±（2% of reading + 3counts） ※ インターフェースは USB & RS-232C, GP-IB, のうち一つのみ選択可能です。
3000 - 9999 10 *1 : 1536(USB&RS232C I/F カード ) は、標準で実装されております。またインターフェースはどれか一つのみ実装が可能です。
14 ｜ 安全試験器・耐電圧試験器カタログ ｜ 15
Page9
■ 半導体・絶縁材料評価試験装置 I-V 測定用ソフトウェア
E-Safety Player for 7470 series
JISC2110の試験方法に対応！
■ 特長
● わかりやすいGUIにより、JISC2110の規格試験がすぐに
使用可能
● 安全試験器への設定が離れた場所から行えるため安心、
安全
● 測定結果はシンプルなグラフ化表示
● 測定結果をログファイル（CSV形式）として保存可能
● SiCパワーモジュールなどの試験に最適
E-Safety Player for 7470 series 設定画面
半導体の絶縁耐圧試験に用いる JISC2110 に準拠した試験内容（昇圧試験、段階昇圧試験）を、当社「7470 シリー
ズ」と組み合わせをすることで、PC から自動的に実施することが可能です。絶縁破壊までの時間と時間単位の印加
電圧ならびに破壊電圧を CSV 形式で保存することができます。今後研究開発が進む SiC パワーモジュールなど最新
の半導体研究時の効率化・自動化にお役に立てるソフトウェアです。
■ ラインナップ / オーダー情報
型名 品名 標準価格（税別）
7470 シリーズコントロールソフト E-Safety Player for 7470 ¥120,000
試験方法 短時間（急速昇圧）試験 上記試験を7470 Seriesで行った場合 ※7470シリーズ本体に1528(GPIB)が必要です。
※PCとの接続にNI社製GP-IBインターフェース（GPIB-USB-HS+）が必要です。
一般的に10～20秒で絶縁破壊が起こるよう昇圧速度を選 1 2
択し電圧を印加する試験です。昇圧速度は、100V/s、200V/
s、500V/s、1000V/s、2000V/s、5000V/sから選択しま
短時間 画面左側に
（急速昇圧）試験 す。多くの種類の材料に対して、一般的に用いられる電圧 画面右側に
設定値を入力
昇圧速度は、500V/sとなります。ただし成型材料に関して 設定値と測定
します。
は、IEC60296とのデータ比較可能な測定値を得る為に、 値がグラフ化
2000V/sの電圧上昇速度を推奨されております。 されます。
短時間試験から予想される絶縁破壊電圧の40%を印加し、
この電圧で20秒(60秒)加えても破壊しなければ、規定の段
20秒段階昇圧試験
(60秒段階昇圧試験） 階電圧に従い、順次20秒(60秒)ずつ高い電圧を加え破壊す
るまで続ける試験です。絶縁破壊の強さは20秒に耐えた最
も高い電圧に基づいて決定されます。 ■ 仕様（ダイジェスト）
昇圧試験（電圧スイープ試験）
試験モード
段階昇圧試験（ステップ電圧印加試験） ※
電圧・電流値・経過時間などの測定（CSV形式で保存）
予想される絶縁破壊電圧の40%から一定速度で昇圧する試 表示・測定機能
グラフ化機能
験です。 対応OS：Windows7、8、10以上
低速昇圧試験 昇圧開始後120~240秒（300~600秒）の間に絶縁破壊が起 CPU：Intel製Pentium4以上
120~240秒
(超低速昇圧試験 こるように昇圧速度を選択します。昇圧速度は1V/s、5V/s、 推奨動作環境 メモリ：1GB以上
300~600秒) 10V/s、20V/s、50V/s、100V/s、500V/s、1000V/sから選択 モニタ：解像度1024ｘ768以上推奨
HDD空き容量：300M以上
します。 USB1.1以上
制御インターフェース
別途USB-GPIB変換ケーブル（NI社製USB-GPIB-HS+）が必要
※ 連続電圧印加試験機能（Opt.7011、Opt.7012）がない場合、JISC2110の段階昇圧試験には対応できません。
16 ｜ 安全試験器・耐電圧試験器カタログ ｜ 17
Page10
絶縁用保護具耐電圧試験器 関連製品：電極治具・試験用治具
IKシリーズ 電極治具関係
誰でも安全にすぐに出来る自主試験器 気中治具装置 油中治具装置 油中・気中電極治具装置
■ 特長
● 移動、設置が簡単な軽量設計およびキャスター装備
● 試験水槽の扉を開いたときは高圧出力しない安全設計
● リモートコントロールボックスにより本体から離れての
試験が可能
※詳細は「絶縁用保護具耐電圧試験器IKシリーズ」
カタログをご覧ください。 JISC2110規定の電極治具で試験 高電圧時の空気放電がなく直線的 油中と気中の試験が可能なハイブ
可能な試験治具です。出力中に扉 に供試デバイスに電圧を印加可能 リッド試験治具です。
開閉されても、シャットダウンし な試験治具です。標準で200℃特 ※オイルバス機能無。油中の温度
安全です。 注で250℃の温度まで上昇でき、 は室温のみとなります。
半導体試験でのジャンクション温
度を再現しながら、絶縁耐量の試
験ができます。
JIS,ASTM標準電極
JIS C 2110 JIS C 2110 JIS C 2110 JIS C 2110 JIS C 2110 ASTM ASTM
① ② ③ ④ ⑤ ① ②
電極治具はJISC2110にて規定されている5つの電極から
■ ラインナップ / オーダー情報 選択可能です。
12.5Φ 6Φ
ヘルメット耐電圧試験装置一式（自主試験用）※2 絶縁防具耐電圧試験装置一式（自主試験用）※2 75Φ
25Φ 25Φ 50Φ 25Φ
型名 製品名 型名 製品名
IK-10-HJ ヘルメット耐電圧試験水槽治具 IK-10-AJ 絶縁防具耐電圧試験水槽治具
7470 超高電圧耐圧試験装置(10kV) 7470 超高電圧耐圧試験装置(10kV)
7470/REC 7470検査成績書 7470/REC 7470検査成績書
1928 リモートコントローラボックス 1928 リモートコントローラボックス 試験用治具関係
一式標準価格（税別） ¥1,508,000 ※ 1 一式標準価格（税別） ¥1,839,000 ※ 1
※1 標準価格は年度別価格となり2021年12月末まで有効です。 ※2 型式試験用はお問い合わせください。
ケーブル試験用治具装置 インターロック治具装置
ココが違う! 比べて納得！定置型より可搬型が優れものなワケ
定置型（一例） 可搬型（IKシリーズ）
※電気用安全帽対応モデルの場合 労働安全衛生法の規定により6か月に1
回実施する絶縁用保護具の耐圧試験。
外観 「IKシリーズ」なら、特別な資格不要
試験器：420(W)×640(H)×550(D) mm
水槽 ：860(W)×840(H)×410(D) mm でJIS T 8010等に準拠した自主試験を
水槽と耐電圧試験器を別々に設置 水槽の上に耐電圧試験器が設置できコンパクト いつでもどこでも行うことができま
外形寸法 水槽、試験器それぞれが上記寸法以上のものも有り 500(W)×633(H)×500(D) mm（水槽＋試験器）
す。その上試験は3分で完了。代替の
重量 水槽、試験器合わせて80kg以上のものも有り 約50kg（水槽＋試験器）
測定 電流1.5級、電圧0.5級 1μAの分解能と2%の設定誤差 高精度 準備も不要です。 トランスやモーターの配線に使われてるUEWなどのケー 複数のキースイッチをオンにしないとインターロックが解
高圧部 露出部があり危険な場合有り 露出しないケース構造 安全 ブル耐圧試験用の治具装置です。 除できないように二重・三重の安全機構をもった接続治具
校正 対応不可 国家基準にトレース 安心
検査 タイマーのみ自動（昇圧は手動） プログラムで自動化（昇圧含む）完全自動化 になります。
※各製品の価格および仕様につきましては、当社までお問い合わせください。
18 ｜ 安全試験器・耐電圧試験器カタログ ｜ 19
Page11
ACW DCW IR コンパクト安全試験器 スマホライクなタッチパネル
USB EST-300 ココが違う!
シリーズ スマホライクなタッチパネルを採用。機能のアイコン表示により直観的に操作頂けます。
また、表示は日本語・英語・中国語の3ヶ国語の切替が可能。さらに100V～120V、200V～240Vの電源電圧切替
により、ワールドワイドでご利用頂くことができます。
軽量5.46kg
コンパクトA4サイズ ■ 特長
● 4.3インチカラータッチパネル採用 視認性の高い スマホライクな
デジタル表示 タッチパネル
● 英語・中国語・日本語表示対応
● ランプアップ時間（0.1s～）、試験時間（連続、0.3s～）設定
● 高速放電 50msec
● USBを標準装備 4.3 インチカラー液晶で見やすいパネル！
● ワールドワイド入力（100～120V、200～240V）
● 持ち運びが多い現場に最適
ココが違う! 微小電流まで測定可能 DC耐圧で0.1μAの測定分解能
DC耐圧で0.1μA、AC耐圧でも1μAと微小電流まで測定可能！絶縁破壊時の微小な漏れ電流の検出ができより精度
■ オーダー情報 の高い、破壊電圧の測定が可能です。
型名 品名
EST-310 AC耐電圧試験器（AC5kV, 20mA）
EST-320 AC耐電圧/絶縁抵抗試験器（AC5kV / 1KV, 50GΩ）
EST-330 AC/DC耐電圧試験器/絶縁抵抗試験器（AC5kV, 20mA / DC6kV, 7.5mA / 1KV, 50GΩ) ココが違う! インターロックや外部制御用途に接点信号を装備
EST-3xx/REC 検査成績書（xxには上記型名が入ります） 治具装置などのドア開閉の接点信号とインターロック機能を使
※各製品および検査成績書の価格につきましては、当社Webをご参照ください。 用することで、緊急時の非常停止機能として使用することがで
※検査成績書には検査成績書、トレースサビリティチャート、校正証明書の3点が付属されます。
きます。
また、外部制御用の接点信号（TEST、RESET、PASS、FAIL）
■ 外観図（EST-300シリーズ） 他のモデルにつきましては、当社Webサイトをご参照ください。 とメモリ機能を３つ外部I/Oから呼び出すことができる為、イ
ンターフェイスを準備することなくPLCと接続し自動試験を効
率よく行うことが可能です。
215 301
ココが違う! 始業点検に便利なベリフィケーション機能内蔵
安全試験器は耐圧をかけて漏れ電流の測定や絶縁
抵抗を測定したりするもので、故障などで正しく
正面 右側面 測定できていない場合、不合格な試験物でも合格
と誤判定してしまいます。ベリフィケーション機
能はACW、DCW、IRの各機能（設定ならびに測
定）が正しく動作しているかどうかを、内蔵した
ソフトウェアで自動検査し合否判定を行う機能で H.V．側とReturn側をショートさせて、ベリフィケーション
す。始業試験時の機能チェックとしてお使い頂け （機能確認）を行い設定と測定値に関してチェックを行います。
ます。 ACW、DCW、IRすべての機能チェックが可能です。
背面 左側面
20 ｜ 安全試験器・耐電圧試験器カタログ ｜ 21
102
88
Page12
■ 仕様
LEDランプ＆テスト/リセットボタン AC 耐電圧試験
ココが違う! ココが違う! 50msec以内での高速放電機能 出力容量 5KVAC/20mA
レンジ 分解能 確度
AC出力電圧 [KVAC] 0 - 5.00 0.01 ±(1% of setting + 0.5% of range)
出力周波数 50Hz/60Hz ±0.1%, ユーザー選択可能
ボタン兼 LED ランプは 独自の高速放電機能により、DUTから50ms以内 出力波形 正弦波 , クレストファクター = 1.3 - 1.5
に電力を放電することができ、オペレータの安 出力安定度 ± (1% of output + 5V), 無負荷から全負荷にて
検査の合否判定を適格 設定
にお知らせし、確実な 全を最大限確保します。 ランプアップ時間 [sec] 0.1 - 999.9
ランプダウン時間 [sec] 0.0 - 999.9 0.1 ±（0.1% of setting + 0.05sec）
ボタン操作ができるよ 試験時間 [sec] 0, 0.3 - 999.9(0=連続)
うに大型の丸型スイッ アーク放電検出 0, 1 - 9 ranges (0=OFF, 9 最高感度)
測定
チを採用しました。 レンジ 分解能 確度
AC/DC 電圧 [KV] 0.00 - 6.00 0.01 0.5kV以上: ±（1.5% of reading ）
ココが違う! リアに出力端子を標準装備 (絶縁耐圧) 0.5kV未満: ±（1.5% of reading + 1count ）
AC 電流[mA] 0.000 - 4.000 0.001
3.50 - 20.00 0.01 ±（1% of reading + 1% of range）
DC 耐電圧試験 (適合機種：EST-330)
コンパクトでありながら、システムラック実装時 出力容量 6KVDC /7.5mA
レンジ 分解能 確度
に便利なリアパネルへ出力端子を標準化しました。 DC出力電圧[KVDC] 0 - 6.00 0.01 ±(1% of setting + 0.5% of range)
出力リップル < 5%（ 6KV / 7.5ｍA 抵抗負荷にて）
設定
ランプアップ時間 [sec] 0.1 - 999.9
ランプダウン時間 [sec] 0, 1.0 - 999.9 0.1 ±（0.1% of setting + 0.05sec）
試験時間 [sec] 0, 0.4 - 999.9(0=連続)
放電時間 < 50 msec 無負荷時 *1
アーク放電検出 0, 1 - 9 レンジ (0=OFF, 9 最高感度)
ココが違う! 誤判定回避にランプHighとチャージLow機能 誤判定検出機能 ランプHIGH、チャージLOW機能で検出
測定
レンジ 分解能 確度
DUTの浮遊容量から発生する電流オーバーシュートや、接続不良によるDUTのテスト結果から生じる一誤判定 AC/DC 電圧 [KV] 0.5kV以上: ±（1.5% of reading ）
を回避します。 (絶縁耐圧) 0.00 - 6.00 0.01 0.5kV未満: ±（1.5% of reading + 1count ）
DC 電流[μA] 0 - 400.0 0.1
DC 電流[mA] 0.350 - 4.000 0.001 ±（1% of reading + 1% of range）
3.50 - 7.50 0.01
絶縁抵抗試験 (適合機種：EST-320,EST-330)
電流 出力容量 1KVDC /50GΩ
電流 レンジ 分解能 確度
DC出力電圧 [V] 30 - 1000 1 ±(1% of setting + 0.5% of range)
Ramp High ケーブルや治具への充電電流 Charge Low
ランプHigh上限値 ランプアップ時間 [sec] 0.1 - 999.9
チャージLow判定レベル ランプダウン時間 [sec] 0, 1.0 - 999.9(0=OFF)
試験時間 [sec] 0, 0.5 - 999.9(0=連続) 0.1 ±（0.1% of setting + 0.05sec）
遅延時間 [sec] 0.5 - 999.9s
実電流 誤判定検出機能 チャージLOW機能で検出
検査上限値 時間 測定
レンジ 分解能 確度
容量成分に瞬間的に充電される電流を検出 AC/DC 電圧 [KV] 0.00 - 6.00 0.01 0.5kV以上: ±（1.5% of reading ）
することで、試験物と耐圧試験機との接続 (絶縁耐圧) 0.5kV未満: ±（1.5% of reading + 1count ）
時間 出力電圧 30V - 499V
の有無を判断します。
0.001 MΩ 0.100 - 999.9MΩ ±（7% of reading + 0.1% of range）
抵抗 [M/GΩ] 0.100MΩ - 50GΩ 0.01 MΩ 1G - 10GΩ ±（15% of reading + 0.1% of range）
(絶縁抵抗試験) *2 (Auto Range) 0.1 MΩ 出力電圧 500V - 1000V
1 MΩ 0.500 - 999.9MΩ ±（2% of reading + 0.1% of range)
1G - 9.999GΩ ±（5% of reading + 0.1% of range）
10G - 50GΩ ±（15% of reading + 0.1% of range）
一般共通
PLCリモートコントロール標準装備 入力電圧 100-120V/200-240Vac±10% , 50/60Hz ± 5% , 360VA
ココが違う!
PLC リモートコントロール 入力: Test, Reset, Interlock, ファイル呼出1-3
出力 : Pass , Fail , Processing，Reset-Oｕｔ
PL（C プログラマブルロジックコン SIGNAL OUTPUT SIGNAL INPUT メモリ 30 ステップ（1ファイルあたり最大30ステップ）
表示器 4.3インチ カラーディスプレイ (タッチパネル)
トローラー）と接点を使ってリモー RESET 校正 内蔵プログラムと外部測定器により可能
ト制御が可能です。 TEST アラーム音量設定 レンジ: 0-9 ; 0=OFF, 1 最小音量, 9 最大音量
INTERLOCK ベリフィケーション ソフトウエアによる、不合格判定ベリフィケーション機能内蔵
FAIL PASS BIT 3 インターフェース USB
安全機能 スマートGFI機能による検出
マルチ言語（液晶表示） 英語 /日本語 / 中国語（Traditional：繁体字 または Simplified：簡体字)
5 1 1 5 使用温度/保存温度/湿度 0-40℃/-40-75℃/ 20-80%RH
外形寸法 (W×H×D) 215×88.1×300 mm
9 6 6 9 質量 5.46kg
RESET BIT 2 付属品 電源ケーブル(10A)ｘ1、インターロック解除コネクタ(1505)x1、USBケーブルｘ1
OUT BIT 4
BIT 1 高圧テストケーブル 1.5m(1101)ｘ1、高圧リターンケーブル 1.8m(1102)ｘ1、ヒューズｘ1
COMMON *1 放電時間 < 100 msec 容量性負荷時 (1 μ F < 1KV, 0.75 μ F < 2KV, 0.5 μ F < 3KV, 0.08 μ F < 4KV, 0.04 μ F < 5KV, 0.015uF < 6KV)
PROCESSING
*2 環境条件 湿度 60％ RH 以下（結露無き事、スキャナー未使用）、I <150nA の場合
22 ｜ 安全試験器・耐電圧試験器カタログ ｜ 23
Page13
ACW DCW IR + GB 多機能安全試験器
SE7400 ココが違う! スマホライクなタッチパネルとわかりやすいアイコン表示
USB RS-232C GP-IB LAN シリーズ スマホライクなタッチパネルを採用。機能のアイコン表示により直観的に操作頂けます。
また、表示は日本語・英語・中国語の3ヶ国語の切替が可能。さらに100V～120V、200V～240Vの電源電圧
切替によりワールドワイドでご利用頂くことができます。
スキャナ標準内蔵
スマホライクに場所を選ばず ■ 特長
視認性の高い スマホライクな
● 4.3インチカラー液晶タッチパネルを採用 デジタル表示 タッチパネル
簡単操作 ● 日本語・英語・中国語表示機能搭載
● ランプアップ・ランプダウンコントロール搭載
● USB & RS-232C標準装備 4.3 インチカラー液晶で見やすいパネル！
● 便利な8chスキャナを搭載（SE7441）
● オプションで4ch、8chスキャナの搭載可能（SE7430）
● 全ての試験モードで連続印加試験に対応 ココが違う! 真の負電圧出力が可能（オプション）
● スマートGFIなど の安全保護機能を装備
● 各種産業機器やデバイスの試験に最適 Opt.798を実装することで、DC耐電圧および絶縁抵抗を最大-6000Vdcの真の負電圧出力が可能となります。
真の負出力が可能(Opt.798) 負出力が必要な試験に関しては、PVモジュールの性能劣化試験におけるDC耐電圧試験：PIDテスト（IEC /
●
TS62804-1テスト規格）やモーターの絶縁抵抗試験（IEEE 43規格）などに使用します。
■ オーダー情報 極性変更 真の負電圧
型名 品名
SE7430 安全試験器（AC耐電圧, DC耐電圧, 絶縁抵抗）
SE7440 安全規格アナライザ（AC耐電圧, DC耐電圧, 絶縁抵抗, GB（アース導通）） V
V
SE7441 8chスキャナ内蔵安全規格アナライザ（AC耐電圧, DC耐電圧, 絶縁抵抗, GB（アース導通））
Opt.798 DCW/IR負出力変更
Opt.799 GB 40A出力 SE7440/7441用
Opt.7002 DC導通テスト機能追加 DUTのシャーシには500Vの電位が発生 DUTのシャーシはアース電位と同じで触れても
Opt.7004 SE7430用スキャナオプション（8チャンネルH. V） 触れた場合感電事故の可能性あり アースと電位差がないので感電は発生しない
Opt.7006 SE7430用スキャナオプション（8チャンネルH. V＋8チャンネル導通）
Opt.7015 6kVAC/7.5kVDC Output
1528B(GPIB) GPIB Interface Card
1535B(LAN) Ethernet I/Fカード
違う! 用途に応じて内蔵/オプションの選択が可能なスキャナ装備
SE74××/REC 検査成績書（××には上記型名が入ります） ココが
※ H.VはAC耐電圧、DC耐電圧、絶縁抵抗試験用 ※ H.Aはアース導通試験用 用途に応じAC耐圧(ACW)、DC耐圧(DCW)、絶縁抵抗(IR)に加えてスキャナオプション内蔵可能なSE7430
※各製品および検査成績書の価格につきましては、当社Webをご参照ください。
※検査成績書には検査成績書、トレースサビリティチャート、校正証明書の3点が付属されます。 と、アース導通をプラスした8chスキャナ内蔵のSE7441を用意しております。スキャナ切り替えが本体のプ
ログラムで可能な為、試験をシーケンス的に切り替えて、検査することができます。
■ 外観図（SE7440） 他のモデルにつきましては、当社Webサイトをご参照ください。 スキャナの以下のパターンを ■ 三相モータの耐圧試験例
プログラム制御
ch1 ch2 ch3
430 400 H L X R-S間の試験 R 相 S相 T相
H X L R-T間の試験
X H L T-S間の試験
H : 高圧側 L：リターン側(GND)
X：オープン SE7430+Opt.7004
3つの状態がスキャナで設定可能 （8chスキャナ）の
正面 三相モータ 組み合わせ
右側面
ココが違う! 微小電流まで測定可能。DC耐圧で0.1nAの測定分解能
背面 DC耐圧で0.1nA、AC耐圧でも1μAと微小電流まで測定可能！
絶縁破壊時の微小な漏れ電流の検出ができより精度の高い、破壊電圧の測定が可能です。
24 ｜ 安全試験器・耐電圧試験器カタログ ｜ 25
14 8888
Page14
■ 仕様
AC 耐電圧試験
追加アイテム不要でコンタクトチェック チャージ Low 機能搭載 出力容量 5kVac/40mA (Opｔ.7015実装時 6kVac/30mA）
ココが違う! 設定 レンジ 分解能 確度
AC出力電圧 [V] 0 - 5000 (Opt.7015実装時0 - 6000） 10 ±(1% of setting + 0.5% of range)
出力周波数 50Hz/60Hz ±0.1%, 選択可能
別途接続確認用に測定器や専用チェッカーを準備せずに、試験物とケーブル間に発生する容量成分を検出し 出力波形 正弦波, クレストファクター = 1.3 - 1.5
出力安定度 無負荷から最大負荷において ±(1% of output + 5V)
接続を確認することができます。 ランプアップ時間 [sec] 0.1 - 999.9
ランプダウン時間 [sec] 0.0 - 999.9 0.1 ±(0.1% of setting + 0.05sec)
試験時間 [sec]※ 0, 0.1 - 999.9 (0=連続)
■ 耐圧試験器にチャージLow機能がない場合 AC電流オフセット [mA] 0.000 - 40.00mA (トータル + オフセット ≤40mA)
電流
コンタクトチェックのため、別に接触検出機能が必要 アーク放電検出 1 - 9 レンジ (9 最高感度)
設定 レンジ 分解能 確度
ケーブルや治具への充電電流 AC/DC 電圧 [kV] 0.00 - 7.50 0.01 0.5kV以上：±(1.5% of reading) / 0.5kV未満：±(1% of reading + 0.5% of range)
耐圧試験器 試験物 電圧検出 AC 電流(トータル) [mA]※ 0.000 - 3.500 0.001
チャージLow判定レベル 3.00 - 40.00 0.01 ±(2% of reading + 3counts)
AC 電流(リアル) [mA] 0.000 - 9.999 0.001 ± (3% of reading + 50μA)
10.00 - 99.99 0.01 力率 > 0.1, 電圧 > 250Vac
実電流 ※オートレンジ、固定レンジの場合はWEBの仕様書を参照してください。
■ 耐圧試験器にチャージLow機能がある場合 時間 DC 耐電圧試験
スキャナ使用時もコンタクトチェックが可能 出力容量 6kVdc / 10mA （Opｔ.7015実装時7.5kVdc / 10mA）
容量成分に瞬間的に充電される電 設定 レンジ 分解能 確度
流を検出することで、試験物と耐 DC出力電圧 [V] 0 - 6000 (Opt.7015実装時0 - 7500） 10 ±(1% of setting + 0.5% of range)
試験物 圧試験機との接続の有無を判断し 出力リップル < 4% (6kV / 10mA 抵抗負荷にて)
ランプアップ時間 [sec]※ 0.4 - 999.9
ます。 ランプダウン時間 [sec] 0.0, 0.1 - 999.9 0.1 ±(0.1% of setting + 0.05sec)
試験時間 [sec]※ 0, 0.4 - 999.9 (0=連続)
0, 1.0 - 999.9 Lowレンジ設定ON時
放電時間 無負荷50ms未満、容量負荷の場合100ms未満
最大容量負荷(DC Mode) 1μF < 1kV, 0.75μF < 2kV, 0.5μF < 3kV, 0.08μF < 4kV, 0.04μF < 5kV, 0.015μF < 6kV
電流オフセット電流 [μA] 0.0 - 10000μA (トータル + オフセット ≤10mA)
アーク放電検出 1 - 9 ranges (9 最高感度)
誤判定検出機能 ランプHIGH、チャージLOW機能で検出
ココが違う! 連続印加試験が可能 ココが違う! リアル電流の測定が可能 測定 レンジ 分解能 確度
AC/DC 電圧 [kV] 0.00 - 7.50 0.01 0.5kV以上：±(1.5% of reading) / 0.5kV未満：±(1% of reading + 0.5% of range)
DC 電流 [nA]※ 0.0 - 350.0 0.1
Pro-VOLT機能により、ステップ毎に電圧が段階 絶縁不良は抵抗成分の劣化から発生しますが、実際 0.300 - 3.500 0.001 ± (2% of reading + 10counts)
DC 電流 [μA]※ 3.00 - 35.00 0.01 Lowレンジ設定ON時
的に昇圧させることが標準で可能です。 の耐電圧試験では容量成分を含んだ漏れ電流しか測 30.0 - 350.0 0.1
JIS C2110 の段階昇圧試験（下図）に準拠した試 定できません。リアル電流測定は、容量成分と抵抗 DC 電流 [mA]※ 0.300 - 3.500 0.001 ± (2% of reading + 2counts)
3.00 - 10.00 0.01
験を行うことができます。 分の電流を測定できる為、抵抗成分に流れる漏れ電 ※オートレンジ、固定レンジの場合はWEBの仕様書を参照してください。固定レンジ（Lowレンジ以外)の場合、ランプアップ時間が0.1-999.9[sec]、試験時間が0,0.1-
999.9[sec]となります。
流を測定することで、将来発生の可能性のある絶縁 絶縁抵抗試験
出力容量 6kVdc / 50000MΩ
Dwell 20s
15kV
M15 不良を探し出し、検査の品質向上へとつなげます。 設定 レンジ 分解能 確度
DC出力電圧 [V] 10 - 6000 1 ±(1% of setting + 0.5% of range)
～ ランプアップ時間 [sec] 0.1 - 999.9
ランプダウン時間 [sec] 0.0, 1.0 - 999.9
Dwell 20s 試験時間 [sec] 0, 0.5 - 999.9 (0=連続) 0.1 ±(0.1% of setting + 0.05sec)
■ 漏れ電流測定ベクトル図
2kV 遅延時間 [sec] 0.5 - 999.9
M2 R 誤判定検出機能 チャージLOW機能で検出
リアル電流測定 一般的な耐圧試験 測定 レンジ 分解能 確度
Dwell 20s
1kV で測定可能！ 抵 器の漏れ電流測定 DC 電圧 [V] 0 - 1000
抗 1001 - 6000 1 ±(1% of reading + 0.5% of range)
M1 真の抵抗成分 性 部分
RampUp 抵抗成分と容量成 0.05 - 999.9MΩ (10 - 29V) ± (15% of reading + 2 counts)
分 0.05 - 999.9MΩ (30 - 499V) 0.001 ± (7% of reading + 2 counts)
分の合算値
C 抵抗 [MΩ] (絶縁抵抗試験) 0.100 - 999.9MΩ (500 - 6,000V) ± (2% of reading + 2 counts)
容量成分 1,000 - 9,999MΩ (500 - 6,000V) ± (5% of reading + 2 counts)
RampUp 10,000 - 50,000MΩ (500 - 6,000V) 1 ± (15% of reading + 2 counts)
アース導通試験(適合機種：SE7440, SE7441)
出力容量 32A / 600mΩ / 8V（ Opt.799実装時 40A / 600mΩ / 8V）
設定 レンジ 分解能 確度
出力 AC 電流 [A] 1.00 - 32.00（ Opt.799実装時1.00 -
40.00) 0.01 ±(2% of setting + 0.5% of range)
DC導通テスト機能追加が可能(オプション) 出力 AC 電圧 [V]（ 開放） 3.00 - 8.00 ± (2% of setting + 3counts)
ココが違う! 出力周波数 50Hz/60Hz ±0.1%, 選択可能
出力安定度 (1% of output + 0.02A), 最大負荷範囲, 入力電圧範囲
最大負荷 1.00- 10.00A / 0 - 600mΩ, 10.01 - 32.00A / 0 - 200mΩ（Opt.799実装時10.01 - 40.00A / 0 - 200mΩ)
絶縁・耐圧試験後に、耐圧試験における導通不良のチェックが可能です。切り替えスキャナとの接続も可能 試験時間 [sec] 0, 0.5 - 999.9 (0=連続) 0.1 ±(0.1% of setting + 0.05sec)
測定 レンジ 分解能 確度
なので、多芯ケーブルなどの耐電圧試験後の導通チェックも行うことができます。 AC 電流 [A] (低抵抗試験) 0.00 - 40.00 0.01 ±(2% of reading + 0.5% of range)
抵抗 [mΩ] (低抵抗試験) 0 - 600 1 3.00 - 32.00A（Opt.799実装時3.00 - 40.00A), ±(2% of reading + 2counts)
一般共通
入力電圧 100 - 120V / 200 - 240V±10%, 50 / 60Hz±5%, 最大入力電流6.3A
この間に導通確認を行いたい試験物を挿入します。 PLC リモートコントロール 入力: Test, Reset, Interlock, ファイル呼出1-15
出力 : Pass , Fail , Processing
メモリ 最大2000ステップ 異なるメモリとステップでユーザーが作成可能（1ファイルあたり最大200ステップ）
ディスプレイ 4.3インチ カラーディスプレイ (タッチパネル)
校正 内蔵プログラムと外部測定器により可能
Return 端子 アラーム音量設定 レンジ: 0～9 ; 0=OFF, 1 最小音量, 9 最大音量
内蔵スキャナ SE7430：▲ SE7440：- SE7441：○
外部スキャナ ▲（型名：7006）
USB & RS232 インターフェース ○(型名：1536B)
GPIB インターフェース ▲（型名：1528B)
H.V. 端子 Ethernet（LAN)インターフェース ▲（型名：1535B）
マルチ言語（液晶表示） 英語 /日本語 / 中国語（Traditional：繁体字 または Simplified：簡体字)
使用環境 0～ 40℃, 20～ 80%RH
外形寸法 (W×H×D) [mm] 430×88.1×400（SE7430/SE7440） / 430×133×400（SE7441）
導通チェック端子 質量 SE7430：17.6kg SE7440：18.6kg SE7441:20.0kg
※ 標準：○, オプション：▲, 無し(増設不可)：－ ※ stg. = setting, rdg. = reading ※ 仕様の完全版は当社Webサイトをご覧ください。
※ インターフェースはUSB & RS-232C, GP-IB, LANのうち一つのみ選択可能です。
26 ｜ 安全試験器・耐電圧試験器カタログ ｜ 27
Page15
ACW DCW IR + GB 500VA 多機能安全試験器
SE7450 ココが違う! スマホライクなタッチパネルとわかりやすいアイコン表示
USB RS-232C GP-IB LAN シリーズ スマホライクなタッチパネルを採用。機能のアイコン表示により直観的に操作頂けます。
また、表示は日本語・英語・中国語の3ヶ国語の切替が可能。さらに100V～120V、200V～240Vの電源電圧
切替により、ワールドワイドでご利用頂くことができます。
3ヶ国語の表示で
世界のどこでも使える！ ■ 特長
● 4.3インチカラー液晶タッチパネルを採用 視認性の高い スマホライクな
マルチリンガル安全試験器 ● 日本語・英語・中国語表示機能搭載 デジタル表示 タッチパネル
● ランプアップ・ランプダウンコントロール搭載
● USB & RS-23 2C標準装備
● 5kV/100mA(500VA)の大容量
4.3 インチカラー液晶で見やすいパネル！
● 全ての試験モードで連続印加試験が対応
● スマートGIFなどの安全保護機能を装備
● 電気用品安全法(PSE法)の自主検査に最適
● 真の負出力が可能（Opt.798） ココが違う! 入力電圧の影響を受けない安定した電圧出力
■ オーダー情報
ACライン（入力電圧）の変動の影響を受けずに安定した高電圧が出力可能！
型名 品名 出力安定度も1%以下となっており、電圧変動が大きい地域でも安心してお使いいただけます。
SE7451 500VA安全試験器（AC耐電圧、DC耐電圧、絶縁抵抗）
トランス昇圧方式 スイッチング出力方式
SE7452 500VA安全規格アナライザ（AC耐電圧、DC耐電圧、絶縁抵抗、アース導通試験） 一時側の変動の影響が大きい 安定した高電圧を出力
Opt.798 DCW/IR 負出力変更 出力電圧にも10%の
変動が発生する
Opt.799 GB 40A出力 SE7452用
入力電圧の10%の変動
Opt.7002 DC導通テスト機能追加
Opt.7015 6kVAC/7.5kVDC Output
出力をAC100Vに設定
1528B(LAN) GPIB Interface Card AC100V
10Vの変動
1535B(LAN) Ethernet I/Fカード AC90V
AC1000V
SE745×/REC 検査成績書（×には上記型名が入ります） 10%の変動でも
100V変化してしまう。
※各製品および検査成績書の価格につきましては、当社Webをご参照ください。 AC900V
※検査成績書には検査成績書、トレースサビリティチャート、校正証明書の3点が付属されます。
■ 外観図（SE7452) 他のモデルにつきましては、当社Webサイトをご参照ください。
ココが違う! 世界の安全規格に基づく4種類の試験をパッケージ
AC耐圧(ACW)、DC耐圧(DCW)、絶縁抵抗(IR)、アース導通(GB)を1台で試験可能！（SE7452）
430 400
さらに外部スキャナユニット7006を追加し、最大16chまで拡張できます。
H.V
16chまで制御可能
正面 右側面 Current
Return
Continuity
ハーネス
1 1’
2 2’
3 3’
4 4’
AC/DC耐圧の他に、 5 5’
6 6’
7 7’
8 8’
アース導通用の切替チャンネルも
追加可能
9 9’
10 10’
11 11’
背面 12 12’
13 13’
14 14’
15 15’
16 16’
マトリックススキャナ
7006
28 ｜ 安全試験器・耐電圧試験器カタログ ｜ 29
14 8888
Page16
■ 仕様
AC 耐電圧試験
ココが違う! 追加アイテム不要でコンタクトチェック チャージ Low 機能搭載 出力容量 5kVac/100mA （ Opｔ.7015実装時 6kVac/80mA）
設定 レンジ 分解能 確度
AC出力電圧 [V] 0 - 5000(Opt.7015実装時 0- 6000） 10 ±(1% of setting + 0.5% of range)
別途接続確認用に測定器や専用チェッカーを準備せずに、試験物とケーブル間に発生する容量成分を利用し接続を確認するこ 出力周波数 50Hz/60Hz ±0.1%, 選択可能
出力波形 正弦波, クレストファクター = 1.3 - 1.5
とができます。 出力安定度 無負荷から最大負荷において ±(1% of output + 5V)
ランプアップ時間 [sec] 0.1 - 999.9
ランプダウン時間 [sec] 0.0 - 999.9 0.1 ±(0.1% of setting + 0.05sec)
試験時間 [sec]※ 0, 0.1 - 999.9 (0=連続)
■ 耐圧試験器にチャージLow機能がない場合 AC電流オフセット [mA] 0.000 - 100.0mA (トータル + オフセット ≤100.0mA)
電流 アーク放電検出 1 - 9 レンジ (9 最高感度)
コンタクトチェックのため、別に接触検出機能が必要 測定 レンジ 分解能 確度
ケーブルや治具への充電電流 AC/DC 電圧 [kV] 0.00 - 7.50 0.01 0.5kV以上：±(1.5% of reading) / 0.5kV未満：±(1% of reading + 0.5% of range)
耐圧試験器 試験物 電圧検出 0.000 - 3.500 0.001 ±(2% of reading + 3counts)
チャージLow判定レベル AC 電流(トータル) [mA]※ 3.00 - 99.99 0.01
100.0 0.1 ±(2% of reading + 6counts)
AC 電流(リアル) [mA] 0.000 - 9.999 0.001 ± (3% of reading + 50μA)
実電流 10.00 - 99.99 0.01 力率 > 0.1, 電圧 > 250Vac
■ 耐圧試験器にチャージLow機能がある場合 時間 ※オートレンジ、固定レンジの場合はWEBの仕様書を参照してください。
スキャナ使用時もコンタクトチェックが可能 DC 耐電圧試験 (適合機種：SE7452)
容量成分に瞬間的に充電される電 出力容量 6kVdc / 10mA （Opｔ.7015実装時 7.5kVdc / 10mA）
流を検出することで、試験物と耐 設定 レンジ 分解能 確度
試験物 DC出力電圧 [V] 0 - 6000(Opt.7015実装時 0 - 7500） 10 ±(1% of setting + 0.5% of range)
圧試験機との接続の有無を判断し 出力リップル < 4% (6kV / 10mA 抵抗負荷にて)
ます。 ランプアップ時間 [sec] 0.4 - 999.9
ランプダウン時間 [sec] 0.0, 0.1 - 999.9
0, 0.4 - 999.9 (0=連続) 0.1 ±(0.1% of setting + 0.05sec)
試験時間 [sec]※ 0, 1.0 - 999.9 Lowレンジ設定ON時
放電時間 無負荷50ms未満、容量負荷の場合100ms未満
最大容量負荷(DC Mode) 1μF < 1kV, 0.75μF < 2kV, 0.5μF < 3kV, 0.08μF < 4kV, 0.04μF < 5kV, 0.015μF < 6kV
電流オフセット電流 [μA] 0.0 - 10000μA (トータル + オフセット ≤10mA)
ココが違う! 連続印加試験が可能 ココが違う! リアル電流の測定が可能 アーク放電検出 1 - 9 ranges (9 最高感度)
誤判定検出機能 ランプHIGH、チャージLOW機能で検出
測定 レンジ 分解能 確度
AC/DC 電圧 [kV] 0.00 - 7.50 0.01 0.5kV以上：±(1.5% of reading) / 0.5kV未満：±(1% of reading + 0.5% of range)
Pro-VOLT機能により、ステップ毎に電圧が段階的に昇 絶縁不良は抵抗成分の劣化から発生しますが、実際の耐電 DC 電流 [nA]※ 0.0 - 350.0 0.1
0.300 - 3.500 0.001 ± (2% of reading + 10counts)
圧させることが標準で可能です。 圧試験では容量成分も含んだ漏れ電流しか測定できませ DC 電流 [μA]※ 3.00 - 35.00 0.01 Lowレンジ設定ON時
JIS C2110 の段階昇圧試験（下図）に準拠した試験を行 30.0 - 350.0 0.1
ん。リアル電流測定は、容量成分と抵抗分の電流を測定で
うことができます。 DC 電流 [mA]※ 0.300 - 3.500 0.001 ± (2% of reading + 2counts)
きる為、抵抗成分に流れる漏れ電流を測定することで、将 3.00 - 10.00 0.01
※オートレンジ、固定レンジの場合はWEBの仕様書を参照してください。固定レンジ（Lowレンジ以外)の場合、ランプアップ時間が0.1-999.9[sec]、試験時間が0,0.1-
来発生する可能性のある絶縁不良を探し出し、検査の品質 999.9[sec]となります。
絶縁抵抗試験
Dwell 20s
15kV 向上へとつなげます。 出力容量 6kVdc / 50000MΩ
M15 設定 レンジ 分解能 確度
～ DC出力電圧 [V] 10 - 6000 1 ±(1% of setting + 0.5% of range)
■ 漏れ電流測定ベクトル図 ランプアップ時間 [sec] 0.1 - 999.9
Dwell 20s ランプダウン時間 [sec] 0.0, 1.0 - 999.9
2kV 試験時間 [sec] 0, 0.5 - 999.9 (0=連続) 0.1 ±(0.1% of setting + 0.05sec)
M2 R
リアル電流測定 一般的な耐圧試験 遅延時間 [sec] 0.5 - 999.9
Dwell 20s で測定可能！ 抵 器の漏れ電流測定 誤判定検出機能 チャージLOW機能で検出
1kV
M1 真の抵抗成分 抗
性 部分 測定 レンジ 分解能 確度
DC 電圧 [V] 0 - 1000 / 1001 - 6000 1 ±(1% of reading + 0.5% of range)
RampUp 分 抵抗成分と容量成 0.05 - 999.9MΩ (10 - 29V) ± (15% of reading + 2 counts)
分の合算値 0.05 - 999.9MΩ (30 - 499V) 0.001 ± (7% of reading + 2 counts)
C
容量成分 抵抗 [MΩ] (絶縁抵抗試験) 0.100 - 999.9MΩ (500 - 6,000V) ± (2% of reading + 2 counts)
RampUp 1,000 - 9,999MΩ (500 - 6,000V) ± (5% of reading + 2 counts)
10,000 - 50,000MΩ (500 - 6,000V) 1 ± (15% of reading + 2 counts)
アース導通試験(適合機種：SE7452)
出力容量 32A / 600mΩ / 8V（ Opt.799実装時 40A / 600mΩ / 8V）
設定 レンジ 分解能 確度
更なる拡張機能オプションで安全試験規格を網羅 出力 AC 電流 [A] 1.00 - 32.00（ Opt.799実装時1.00 -
40.00) 0.01 ±(2% of setting + 0.5% of range)
ココが違う! 出力 AC 電圧 [V]（ 開放） 3.00 - 8.00 ± (2% of setting + 3counts)
出力周波数 50Hz/60Hz ±0.1%, 選択可能
出力安定度 (1% of output + 0.02A), 最大負荷範囲, 入力電圧範囲
オプションOpt.7015をご利用頂くことでAC耐圧で6kV、DC耐圧で7.5kVまで拡張可能。さらに、オプションOpt.799 をご 最大負荷 1.00- 10.00A / 0 - 600mΩ, 10.01 - 32.00A / 0 - 200mΩ（Opt.799実装時10.01 - 40.00A / 0 - 200mΩ)
利用頂けばアース導通を40Aまで試験が可能となり、安全規格の試験を幅広いカバーを実現します。 試験時間 [sec] 0, 0.5 - 999.9 (0=連続) 0.1 ±(0.1% of setting + 0.05sec)
測定 レンジ 分解能 確度
AC 電流 [A] (低抵抗試験) 0.00 - 40.00 0.01 ±(2% of reading + 0.5% of range)
抵抗 [mΩ] (低抵抗試験) 0 - 600 1 3.00 - 32.00A（Opt.799実装時3.00 - 40.00A), ±(2% of reading + 2counts)
AC 耐圧 DC耐圧 絶縁抵抗 一般共通
(Opt.7015 利用時 ) (Opt.7015 利用時 ) (Opt.799 利用時 ) 入力電圧 100 - 120V / 200 - 240V±10%, 50 / 60Hz±5%, 最大入力電流15A
PLC リモートコントロール 入力: Test, Reset, Interlock, ファイル呼出1-15
7.5kV 40A 出力 : Pass , Fail , Processing
V V A メモリ 最大2000ステップ 異なるメモリとステップでユーザーが作成可能（1ファイルあたり最大200ステップ）
6kV 6kV ディスプレイ 4.3インチ カラーディスプレイ (タッチパネル)
5kV 32A 校正 内蔵プログラムと外部測定器により可能
アラーム音量設定 レンジ: 0～9 ; 0=OFF, 1 最小音量, 9 最大音量
外部スキャナ ▲（型名：7006）
USB & RS232 インターフェース ○(型名：1536B)
GPIB インターフェース ▲（型名：1528B)
Ethernet（LAN)インターフェース ▲（型名：1535B）
マルチ言語（液晶表示） 英語 /日本語 / 中国語（Traditional：繁体字 または Simplified：簡体字)
使用環境 0～ 40℃, 20～ 80%RH
標準 オプション 標準 オプション 標準 オプション 外形寸法 (W×H×D) [mm] 430×88.1×400
質量 SE7451:21kg SE7452：23.4kg
※ 標準：○, オプション：▲, 無し(増設不可)：－ ※ stg. = setting, rdg. = reading ※ 仕様の完全版は当社Webサイトをご覧ください。
※ インターフェースはUSB & RS-232C, GP-IB, LANのうち一つのみ選択可能です。※ SE7451と SE7452 の短絡電流は 200mA 以上になります。
30 ｜ 安全試験器・耐電圧試験器カタログ ｜ 31
Page17
ACW DCW IR GB TC 安全規格適合アナライザ
ココが違う! IEC60601対応タッチカレント測定
USB RS-232C GP-IB LAN ESA-Aシリーズ 従来、タッチカレント（漏れ電流）測定では、AC+DCの合算で測定しておりましたが、IEC60601（医療用電気
機器の安全規格）における測定規格に対応し、AC+DCの測定値から、AC測定・DC測定と個々に分けて測定する
ことが可能です。
これ一台に全ての AC + DC
AC
安全試験をパッケージ ■ 特長
● 800×480ドットのWVGAカラー液晶パネルを採用
● 英語・中国語に対応 DC
● タッチカレント試験を内蔵！
● RUNテストを内蔵！試験終了後の故障可否判定機能とし
て使用可能
● 交流電源(500VA)を本体に実装可能！これ一台で全ての
安全試験に適合！
ココが違う! デュアルチェック機能搭載
■ オーダー情報 今まで別々に行っていた、アース導通試験(GB)と耐圧試験(ACW,DCW)を同時に行うことができます。トータルの
試験時間の短縮ができ、より効率的な試験を行うことができます。
型名 品名
ESA-140A 安全規格適合アナライザ（AC/DC耐電圧、絶縁抵抗、アース導通、タッチカレント、RUNテスト）
ESA-150A 安全規格適合アナライザ（AC/DC耐電圧、絶縁抵抗、アース導通、タッチカレント、RUNテスト） 個別の機器で試験
1528(GPIB) GPIB Interface Card GB Hipot
1535(LAN) Ethernet I/Fカード T
0 5s 10s
Opt.769 交流電源（500VA内蔵）
Opt.790 IR6kV出力 ESAシリーズ
Opt.7020 MD 1kΩ(無誘導抵抗） GB
T
Opt.7022 MD IEC60974対応 0 Hipot 5s 10s
Opt.7023 MD IEC60598-1対応 Hipot：耐電圧試験 GB：アース導通
Opt.7027 MD 2kΩ(無誘導抵抗）
ESA-1××A/REC 検査成績書（×××には上記型名が入ります）
※各製品および検査成績書の価格につきましては、当社Webをご参照ください。
※検査成績書には検査成績書、トレースサビリティチャート、校正証明書の3点が付属されます。
■ 外観図（ESA-140A) ココが違う! 簡単接続で耐電圧・絶縁・リーケージカレント（タッチカレント・漏れ電流）の試験可能
他のモデルにつきましては、当社Webサイトをご参照ください。
430 500 付属品のユニバーサルアダプタBOXを使用し、以下のように接続するだけで耐電圧・絶縁・リーケージカレント試
験が可能です。各種切替えは本体内部で行っており、別途外部に切り替え器などの必要はありません。また、交流
電源6600/6700/EABシリーズのメモリを呼び出して試験電圧のコントロールが可能です。
正面 右側面 AC POWER
安全試験器 ESA
DUT
背面 標準（オプション無）
交流電源 6710
Universal Adaptor Box CHASSIS
背面 Opt.768 or Opt.769 組込時 背面 Opt.794 組込時
32 ｜ 安全試験器・耐電圧試験器カタログ ｜ 33
147
133
Page18
■ 仕様
AC 耐電圧試験
違う! 無停電極性切替機能を装備 違う! 供給試験電圧277Vまで対応 出力容量 5kVac/50mA (ESA-140A) / 5kVac/100mA (ESA-150A)
ココが ココが 設定 レンジ 分解能 確度
AC出力電圧 [V] 0 - 5000 1 ± (1.5 % of setting + 5 V)
出力周波数 50Hz/60Hz ±0.1%, ユーザー選択可能
入力の極性を切替える場合、いったん電圧を落と 一般的なリーケージカレントテスタは、最大240V 出力波形 正弦波 ,クレストファクター = 1.3 - 1.5
出力安定度 ± (1% of output + 5V), 無負荷から全負荷及びHIGHライン-LOWライン間（合成変動）
すこと（=停電）が必要です。エアコンや冷蔵庫など までです。よって、輸出する機器に対して110%の ランプアップ時間 [sec] 0.1 - 999.9
ランプダウン時間 [sec] 0.0 - 999.9 0.1 ±（0.1% of setting + 0.05sec）
試験時間 [sec] 0, 0.3 - 999.9 (0=連続)
では、停電後に安定するまで時間が掛かるため、す 電圧印加試験が出来ないケースがあります。ESAシ アーク放電検出 1 - 9 ranges (9 最高感度)
測定 レンジ 分解能 確度
ぐに試験ができません。ESA-Aシリーズでは極性切 リーズでは最大277Vまで対応しており、240Vの AC/DC 電圧 [kV] 0.00 - 6.00 0.01 0.5kV以上：±(1.5% of reading) / 0.5kV未満：±(1.5% of reading + 1count)
AC 電流(トータル) [mA] 0.000 - 3.500 0.001
替えではなく測定側の極性を切替えることで無停 110%、264Vの試験が可能です。リレー定格は16A 3.00 - 100.00 0.01 ±（2% of reading + 2counts）
AC 電流(リアル) [mA] 0.000 - 9.999 0.001 ± (3% of reading + 50μA)
電で電極の切替えが可能です。 までとなります。 10.00 - 99.99 0.01 All レンジ PF > 0.1 , V > 250VAC
DC 耐電圧試験
出力容量 5kVdc / 20mA
設定 レンジ 分解能 確度
DC出力電圧 [V] 0 - 6000 1 ± (1.5 % of setting + 5 V)
出力リップル < 4%（ 6KV/20mA 抵抗負荷にて）
ランプアップ時間 [sec] 0.4 - 999.9
ランプダウン時間 [sec] 0.0, 1.0 - 999.9
試験時間 [sec] 0, 0.3 - 999.9 (0=連続) 0.1 ±(0.1% of setting + 0.05sec)
ココが違う! 500VAの電源の装備が可能 自由設計可能な外部 MD 回路を用意 0, 1.0 - 999.9 Lowレンジ設定ON時
ココが違う! 放電時間 50msec以下
最大容量負荷(DC Mode) 1uF < 1KV , 0.08uF <4KV , 0.75uF < 2KV , 0.04uF<5KV , 0.5uF < 3KV
アーク放電検出 1 - 9 レンジ （9=最高感度）
ESAシリーズへ277V/4.2A/500VAの交流電源を 着脱可能で自由に模擬回路を組 誤判定検出機能 ランプHIGH、チャージLOW機能で検出
測定 レンジ 分解能 確度
内蔵させることが可能です。0～277Vの可変電源 むことができる外部MDを用意。 AC/DC 電圧 [KV] 0.00 - 6.00 0.01 0.5kV以上：±(1.5% of reading) / 0.5kV未満：±(1.5% of reading + 1count)
DC 電流 [μA] 0.0 - 350.0 0.1
ですので、外部に電源を用意することなく、DUTの 新しい規格の模擬回路にも対応 DC 電流 [mA] 0.300 - 3.500 0.001 ±（2% of reading + 2counts）
3.00-20.00 0.01
電源電圧に応じたリーケージカレント（タッチカ できます。 絶縁抵抗試験
出力容量 1000Vdc / 50GΩ（ Opt.790実装時 6000Vdc / 50GΩ）
設定 レンジ 分解能 確度
レント・漏れ電流）の試験がESA1台で可能です。 DC出力電圧 [V] 30 - 1000(Opｔ.790実装時30 - 6000) 1 ± (1.5% of setting + 2 counts)
ランプアップ時間 [sec] 0.1 - 999.9
ランプダウン時間 [sec] 0, 1.0 - 999.9
試験時間 [sec] 0, 0.5 - 999.9 (0=連続) 0.1 ±(0.1% of setting + 0.05sec)
遅延時間 [sec] 0.5 - 999.9
誤判定検出機能 チャージLOW機能で検出
測定 レンジ 分解能 確度
DC 電圧 [V] 0 - 1000(Opｔ.790実装時0 - 6000) 1 ± (1.5 % of reading + 2 counts)
模擬回路の電圧波形の観測可能！ 0.050-9.999 0.001 500V-1000V
ココが違う! 抵抗 [MΩ] (絶縁抵抗試験) 10.00-99.99 0.01 0.05M -999.9M,±(2% of reading+2counts) ,
(絶縁抵抗 : 500-1000V) 100.0-999.9 0.1 1000M -9999M,±(5% of reading+2counts),
1000-50000 1
デジタル表示では平均化された測定値しか分かりませんが、BNC端子を直接オシロスコープに接続することで、 10000M -50000M, ±(15%of reading+2counts)
アース導通試験
出力容量 40A / 600mΩ / 8V
模擬回路に流れる電流（電圧）値を波形で確認することができます。よって漏れ電流を観測することが可能です。 設定 レンジ 分解能 確度
出力 AC 電流 [A] 1.00 - 40.00 0.01 ±（2% of setting + 2counts）
出力 AC 電圧 [V]（ 開放） 3.00 - 8.00 0.01 ±（2% of setting + 3counts）
出力周波数 50Hz/60Hz ±0.1%, ユーザー選択可能
出力安定度 (1% of output + 0.02A), 最大負荷範囲、入力電圧範囲
最大負荷 1.00- 10.00A / 0 - 600mΩ, 10.01 - 30.00A / 0 - 200mΩ, 30.01-40.00A / 0-150mΩ
試験時間 [sec] 0, 0.5 - 999.9 (0=連続) 0.1 ±（0.1% of setting + 0.05 sec)
測定 レンジ 分解能 確度
オシロスコープ AC 電流 [A] (低抵抗試験) 0.00 - 40.00 0.01 ± (3% of reading + 3counts)
抵抗 [mΩ] (低抵抗試験) 0 - 600 1 1.0 - 2.99 A, ± (3 % of reading + 3 counts)
3.00 - 40.00A, ±（2 % of reading + 2counts)
タッチカレントモジュール
DUT 入力範囲 0 - 277.0V, 16.0A 最大
A. UL544 Non Patient, UL484, IEC60598, UL1363,UL923, UL471, UL867, UL697
適合安全規格 B. UL544 Patient Care
電圧波形 (イメージ ) ※A-G模擬回路部品確度 C. UL2601-1, IEC60601-1, EN60601-1
抵抗：±1 %, 容量：±1 % D. UL1563
E. IEC60990 Fig4 U2, IEC 60950-1, IEC60335-1, IEC60598-1, UL484, IEC60065,
※電圧リミット IEC61010, IEC60065
最大 30Vpeakまたは30VDC F. IEC60990 Fig5 U3, IEC60598-1
G. 基準測定素子1kΩ（周波数確認用）
周波数・電流レンジ DC,15Hz～1MHz 10mA
RUNテスト
AC電圧/電流/電力定格 0 - 277V, 単相不平衡 / 連続最大16A / 4500W最大
回路短絡保護 短絡電流=23Armsまたは突入電流=68Apeak 応答時間：RMS<3sec, ピーク<10usec
交流電源 (Opt.769)
全ての安全試験が可能 7-in-1 システムモデル 定格出力（電圧/電流） 最大500VA /Lowレンジ：0-150.0V（4.20A), Highレンジ：0-277.0V(2.10 A）
ココが違う! 一般共通
入力電圧 100/200Va±10%, 50/60Hz±5%（ 入力ヒューズ ESA-140A:5A, ESA-150A:10A)
PLC リモートコントロール 入力: Test, Reset, Interlock, ファイル呼出1-3
出力 : Pass , Fail , Processing
たった3UのサイズにAC耐電圧（ACW）、DC耐電圧（ DCW）、絶縁抵抗（IR）、ACアー メモリ 10000ステップ（異なるメモリとステップでユーザーが作成可能）
ディスプレイ 800 x 480 デジタルTFT LCD, 9レンジコントラスト設定
ス導通（AC GB）、接地導通（GC：UL規格で使用される接地導通試験）、タッチカレ 校正 ソフトウェアによりフロントパネルから調整可能です。校正期限の自動警告が可能です。
アラーム音量設定 0 - 9 の範囲設定 (0=OFF, 1 最小音量, 9 最大音量)
ント（TC）、およびRUNテスト（RT）機能が一つのソリューションとして統合され 外部スキャナ ▲（型名：7006）
USB & RS232 インターフェース ○(型名：1536)
GPIB インターフェース ▲（型名：1528)
ています 。 ７つのすべての機能は、複数の組み合わせが可能で、効率化が難しい Ethernet（LAN)インターフェース ▲（型名：1535）
マルチ言語（液晶表示） 英語/中国語
安全規格試験を安全に自動化しテスト時間を削減することができます。 使用環境 0-40℃, 20-80%RH
外形寸法 (W×H×D) [mm] 430×133×500
質量 ESA-140A:36.0kg ESA-150A:41kg
※ 標準：○, オプション：▲, ※ stg. = setting, rdg. = reading ※ 仕様の完全版は当社Webサイトをご覧ください。
※ インターフェースはUSB & RS-232C, GP-IB, LANのうち一つのみ選択可能です。
34 ｜ 安全試験器・耐電圧試験器カタログ ｜ 35
Page19
TC リーケージカレントテスタ
7630 ココが違う! IEC60990 Fig4,Fig5の測定およびIEC60601の電流測定範囲に対応
USB RS-232C GP-IB
医用電気機器の規格はIEC60601 に規定されていますが、IEC60990 の規定で要求されている2 つの電圧ポイ
ントを選択することが可能です。
医療器向け安全試験器 この部分の電圧測定を求める規格も
Rs= Cs= （IEC60990 Fig4, Fig5）
■ 特長 A 1500Ω 0.22μF
● 320×240ドットの大型グラフィックスLCDを採用 試験端子 10kΩ
B
● 無停電極性切替機能を装備 Rb=
500Ω 0.022μF
● IEC60065で要求の測定電流（75mAPeak）までオプショ
ン対応可能
● 模擬回路の追加が可能。新しい規格にも迅速対応 一般的なリーケージカレントテスターの測定ポイント
● 模擬回路の着脱ができ抵抗・コンデンサの誤差の見える化
また、オシロスコープでMD（模擬回路）に流れる電流値（電圧）を波形で確認することもでき、
● ワールドワイド電圧(100-240V)まで対応 タッチカレント電流を観測することができます。
● RUNテストで内蔵！試験終了後の故障可否判定機能とし
■ オーダー情報 て使用可能 リーケージカレントテスター
7630 オシロスコープ
型名 品名 DUT PROBE HI
OUTPUT
7630 リーケージカレントテスター
1528(GPIB) GPIB Interface Card
1535(LAN) Ethernet I/Fカード IEC60601 で要求されている
Opt.754 測定レンジ35mArms / 75mApeak & 模擬回路（4種）
電流測定範囲に対応。
Opt.760 HV & GB（アース導通試験）リンクモジュール（5kVAC/6kVDC/GB40A）
Opt.766 AC/DC/AC+DC タッチカレント測定（IEC60601対応） 0.0μA ～ 20.00mA(R.M.S) 交流電源 6710 DUT
Opt.789 MDモジュール(5MDs) JISC9250,UL544NP,UL1563対応 0.0μA ～ 30.00mA(Peak)
POWER
Opt.7020 MD 1kΩ(無誘導抵抗） DUT INPUT 漏れ電流の波形も観測可能です！
Opt.7022 MD IEC60974対応
Opt.7023 MD IEC60598-1対応
Opt.7027 MD 2kΩ(無誘導抵抗） 試験物
7630/REC 検査成績書
※各製品および検査成績書の価格につきましては、当社Webをご参照ください。
※検査成績書には検査成績書、トレースサビリティチャート、校正証明書の3点が付属されます。
■ 外観図（7630） 他のモデルにつきましては、当社Webサイトをご参照ください。
入力電源277V 40Aまで対応
430 400 ココが違う!
輸出製品などのワールドワイド電圧(100-240V)まで対応！+15％変動(276V)まで試験可能です。
左側面 正面 右側面
ココが違う! JISC9250 電子レンジの漏れ電流に対応（オプション）
JISC9250で規定されている、電子レンジ向けの漏れ電流測定回路に対応。試験の効率化が可能です。
背面 オプション無
ココが違う! 試験終了後の故障判定用にRUNテストのオプションをご用意
高電圧を印加する為、場合によっては安全試験中にDUT(*)を破壊してしまう恐れがあります。RUNテストは試験
終了後、DUTの消費電力などの測定を行い試験終了後の故障判定を行います。
(*) DUT：Device Under Test=供試物
背面 オプション有
36 ｜ 安全試験器・耐電圧試験器カタログ ｜ 37
147
133
U2
U2M
Page20
■ 仕様
入力ライン条件 プローブ設定
ココが違う! 無停電極性切替機能を装備 電源スイッチ ノーマル条件用極性反転スイッチ（ON/OFF/自動設定） PH-PL シャーシ表面 - シャーシ表面
ニュートラルスイッチ シングルフォルト条件用ニュートラル"ON"/"OFF"選択 PH-L シャーシ表面 - ライン
入力の極性を切替える場合、いったん電圧を落とすこと（=停電）が必要です。エアコンや冷蔵庫などでは、停電後 グランドスイッチ クラスⅠシングルフォルト条件用グランド"ON"/"OFF"選択 G-L グランド - ライン
G-N グランド - ニュートラル
に安定するまで時間が掛かるため、すぐに試験ができません。7630では極性切替えではなく測定側の極性を切替 G-N/G-L 自動選択機能
えることで無停電で電極の切替えが可能です。 設定(上限下限範囲）/測定
設定レンジ 分解能 測定レンジ 分解能 測定確度（オートレンジ,MD測定抵抗0.5kΩ）
0.0 - 999.9uA 0.1uA Range1: 0.0-64.0uA 0.1uA 【Range1-Range5】*1
Range2: 56.0-260.0uA 0.1uA [AC+DC]
Range3: 240.0-999.9uA 0.1uA DC：±(2% of rdg. + 3counts）
1000-1050uA 1uA 15Hz < ｆ < 100kHz：±(2% of rdg. + 3counts）
タッチカレント 1000 - 9999uA 1uA Range4: 800.0-999.9uA 0.1uA 100kHz < f < 1MHz：±(5% of rdg.) > 10.0uA
模擬回路の電圧波形の観測可能！ （AC+DC/AC/DC） 1000-4200uA 1uA [AC]*2
ココが違う! DC - 1MHz（測定表示：RMS) Range5: 3600-8399uA 1uA 15Hz < ｆ < 30Hz：±(3% of rdg. + 5counts）
8.40-16.80mA 0.01mA 30Hz < ｆ < 100kHz：±(2% of rdg. + 3counts）
デジタル表示では平均化された測定値しか分かりませんが、BNC端子を直接オシロスコープに接続することで、 10.00 - 20.00ｍA 0.01mA 100kHz < f < 1MHz：±(5% of rdg.) > 10.0uA
Range6: 16.00-20.00mA 0.01mA [DC]*3
模擬回路に流れる電流（電圧）値を波形で確認することができます。よって漏れ電流を観測することが可能です。 ±(2% of rdg. + 3counts） > 10.0uA
0.0 - 999.9uA 0.1uA Range1: 0.0-64.0uA 0.1uA
Range2: 56.0-260.0uA 0.1uA
Range3: 240.0-999.9uA 0.1uA 【Range1-Range5】*1
タッチカレント [AC+DC]
（PEAK） 1000 - 9999uA 1uA 1000-1050uA 1uA
Range4: 800.0-999.9uA 0.1uA DC：±(2% of rdg. + 3counts）
DC - 1MHz（測定表示：PEAK) 1000-4200uA 1uA 15Hz < ｆ < 1MHz：±(10% of rdg. + 2uA）
[AC]*2
オシロスコープ Range5: 3600-8399uA 1uA 15Hz < ｆ < 1MHz：±(10% of rdg. + 2uA）
10.00 - 30.00mA 0.01mA 8.40-16.80mA 0.01mA
Range6: 16.00-30.00mA 0.01mA
測定回路モジュール
MD1 IEC60990 Fig4 U2, IEC 60950-1, IEC60335-1, IEC60598-1, IEC60065, IEC61010, IEC60990 Fig4 U1
MD2 IEC60990 Fig5 U3, IEC60598-1, IEC60990 Fig5 U1
電圧波形 (イメージ ) MD3 IEC 60601-1
MD4 UL544NP, UL484 , UL923, UL471, UL867, UL697
MD5 UL544P
MD6 UL1563
MD7 IEC60950, IEC61010-1 FigA.2 (2K ohm) for RUN Test MD Circuit.(Opt.752)
外部MD 基本測定エレメント 1kΩ
MD1-MD7模擬回路部品確度 精度 コンデンサ：±5％ 抵抗：±1％
MD電圧リミット 最大 70Vpeak または 70Vdc
リーケージカレントオフセット 範囲：0-6500uA
DUT電源
ココが違う! MD 回路（人体模擬抵抗）の見える化 AC電圧[V]/AC電流[A] 0.0 - 277.0V / 最大連続 40Arms
回路短絡保護 短絡電流=50Arms 応答時間：<2sec, 突入電流=250Apeak 応答時間：<10usec
RUNテスト
従来ブラックボックスであったMD回路ユニットが着脱でき、目視確認(誤差範囲や回路パターン）が可能です。 レンジ 分解能 確度
AC電流表示[A] 0.000 - 3.500 0.001 ±(2 % of reading + 5 counts)
認証機関で型式試験などの認可を受ける際に、誤差範囲などを見える化し試験内容をオープン化させることが 3.00 - 40.00 0.1 ±(2 % of reading + 2 counts)
できます。 AC電力表示[W] 0.0 - 1000.0 0.1
1000 - 10000 1 ±(5 % of reading + 9 counts)
力率表示 0.000 -1.000 0.001 ±(8 % of reading + 2 counts) , V > 60VAC & PF > 0.2
リーケージ電流表示[mA] 0.00 - 10.00 0.01 ±(2 % of reading + 2 counts)
遅延時間[sec] 0.5 - 999.9 0.1
試験時間[sec] 0, 0.1-999.9 (0=連続) 0.1 ±(0.1 % of reading + 0.05sec)
表示時間[sec] 0.0 - 999.9 0.1
入力電源制御 プログラマブル交流電源 6700 シリーズ(6705, 6710 , 6720 , 6730, 6750 )に適用
一般
入力電圧 AC 100/200Vac±10% , 50/60Hz ± 5%, 最大 2A
PLC リモートコントロール 入力: Test, Reset, Interlock, ファイル呼出1-10
出力: Pass, Fail, Test-in-Process, Start-Out,Reset –Out
【MD回路ユニット】 メモリ 40メモリ：30ステップ/メモリ：シングルステップモード 結果表示は最大900データ（30メモリ×30ステップ）まで可能
自動反転機能 自動反転“ON”/”OFF”パラメータ選択 1ステップの設定でノーマル条件用自動極性切替スイッチを設定可能
リーケージカレントの最大値を表示のみ
表示器 320x240ドット LCDバックライト付
波形出力BNC リアパネルにオシロスコープ接続用のBNCコネクタを搭載
外部スキャナ ▲（型名：7006）
USB & RS232 インターフェース ○（型名：1536）
GPIB インターフェース ▲（型名：1528)
自由設計可能な外部 MD 回路を用意 試験結果の詳細表示が可能 Ethernet（LAN)インターフェース ▲（型名：1535）
ココが違う! ココが違う! 使用環境 0-40℃ , 20-80%RH
外形寸法(WxHxD) / 質量 430×133×300 mm / 12kg
DUTへの入力電圧と漏れ *1 [最終的な測定信号に対しての測定可能な最大複合信号] 5range 以上： 28Vpeak / 5range 以下：12Vpeak *2 HighパスフィルタのACカットオフ周波数 15Hz
着脱可能で自由に模擬回路 (ACモードのみ) *3 LowパスフィルタのACカットオフ周波数 15Hz (DCモードのみ)
を組むことができる外部MD 電流データを測定結果に ※ 標準：○, オプション：▲, ※ stg. = setting, rdg. = reading ※ 仕様の完全版は当社Webサイトをご覧ください。 ※ インターフェースはUSB & RS-232C, GP-IB,
LANのうち一つのみ選択可能です。
を用意。新しい規格の模擬回 同時表示が可能です。印 Opt. 754 高電流測定レンジ（35ｍArms/70mApeak) & 4MDs
MD1 IEC60990 Fig4 U2, IEC 60950-1, IEC60335-1, IEC60598-1, IEC60065, IEC61010, IEC60990 Fig4 U1
路にも対応できます。 加電圧時いおける漏れ電 MD2 IEC60990 Fig5 U3, IEC60598-1, IEC60990 Fig5 U1
MD3 IEC 60601-1
流との比較が簡単です。 MD5 UL544NP, UL484 , UL923, UL471, UL867, UL697
※ IEC60990 Fig4(U1/U2),IEC60990 Fig5(U1/U3）,UL484,IEC-60601-1に対応したオプションです。 ※ 電流の精度と分解能は、標準の電流範囲と同じ ※標準装備
されているMD1～7を取り外し、Opt.754が実装されます。
38 ｜ 安全試験器・耐電圧試験器カタログ ｜ 39
