半導体関連材料で実績のあるコニカミノルタ分光測色計 電子回路基板、半導体デバイス、プラスチック成形材料、機能フィルム色評価事例
●電子回答基板や基板材料の色管理(基板材料/導電膜材料・レジスト・シルク印刷)
●透明電導性フィルムの検査
●白色LED用リフレクターの反射率測定
●半導体封止材、接着剤の評価
●反射防止膜(ARコート)の評価
このカタログについて
ドキュメント名 | 半導体・電子部品関連材料の色と分光反射率 測定事例 |
---|---|
ドキュメント種別 | 事例紹介 |
ファイルサイズ | 1.2Mb |
取り扱い企業 | コニカミノルタジャパン株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

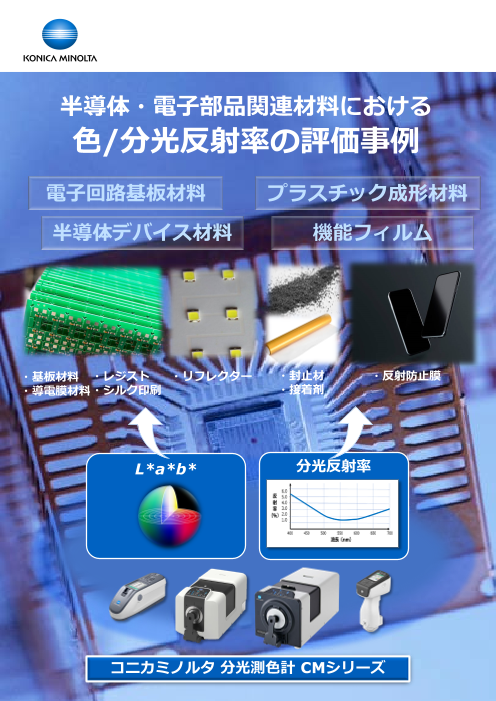

Page1
半導体・電子部品関連材料における
色/分光反射率の評価事例
電子回路基板材料 プラスチック成形材料
半導体デバイス材料 機能フィルム
・基板材料 ・レジスト ・反射防止膜
・導電膜材料 ・シルク印刷
・封止材
・接着剤 ・リフレクター
L*a*b* 色空間(CIE1976)
JIS Z 8781-4 測色-第4部 分光反射率
コニカミノルタ 分光測色計 CMシリーズ
Page2
電子回路基板や基板材料の色管理
・試作/量産での機能差を基板色を変えて管理
・製品の意匠に合わせて基板の色を決める
・LED基板では、より反射しやすい白を採用
・基板材料/導電膜材料(粉体):受入検査、保管中の色変化 例)L*値で●●以上
・レジスト :色、分光反射率 例)450nmで●●%
・シルク印刷(白い文字) :色
透明電導性フィルムの検査
「膜の厚み」 b*値
と「b*値」
相関性あり
膜厚
・見栄えの検査、膜厚:b*値
白色LED用リフレクターの反射率測定
分
光
反
射
率
(
%
)
波長(nm)
●測定対象物:白色板(リフレクター)
●評価項目 :分光反射率
Page3
半導体封止材・接着剤の評価
・封止材 ・接着剤
封止材は90%以上がシリコン、残りがエポキシ樹脂、
これにわずかにカーボンを添加して黒みを調整する。
・薄くなるほど透けやすくなるため、
反射と透過の両方で測りたい。
反射 透過
・電子部品用の封止剤と接着剤、
希釈した液体と接着剤を固めて
フィルム上にしたものの透過測定。
反射防止膜(ARコート)の評価例
6.0
5.0
反
射 4.0
率 3.0
(%)
2.0
1.0
0
400 450 500 550 600 650 700
波長(nm)
1.550nmのボトム反射率:○○%以下
2.400nm・700nmの反射率:○○%以下
3.視感反射率(Y値):○○以下(10°視野・D65)
4.色度(xy 値)での規格管理
Page4
半導体関連材料で実績のある
コニカミノルタの分光測色計
「反射」測定が可能
分光測色計
反射 反射
ハンディ SCI SCE
積分球
タイプ 受光器 受光器
試料
照明光 照明光
試料 試料
SCI :正反射光を含む(素材の管理用)
SCE :正反射光を除去(見た目の色の管理用)
試料
「反射」と「透過」の測定が可能
分光測色計
試料 反射
据え置き 試料
SCI
SCE
タイプ 受光器
照明光
試料
試料
受光器
白色板
透過
照明光
