FMS　LMGZ-シリーズ 高精度のステンレス鋼力測定ベアリング

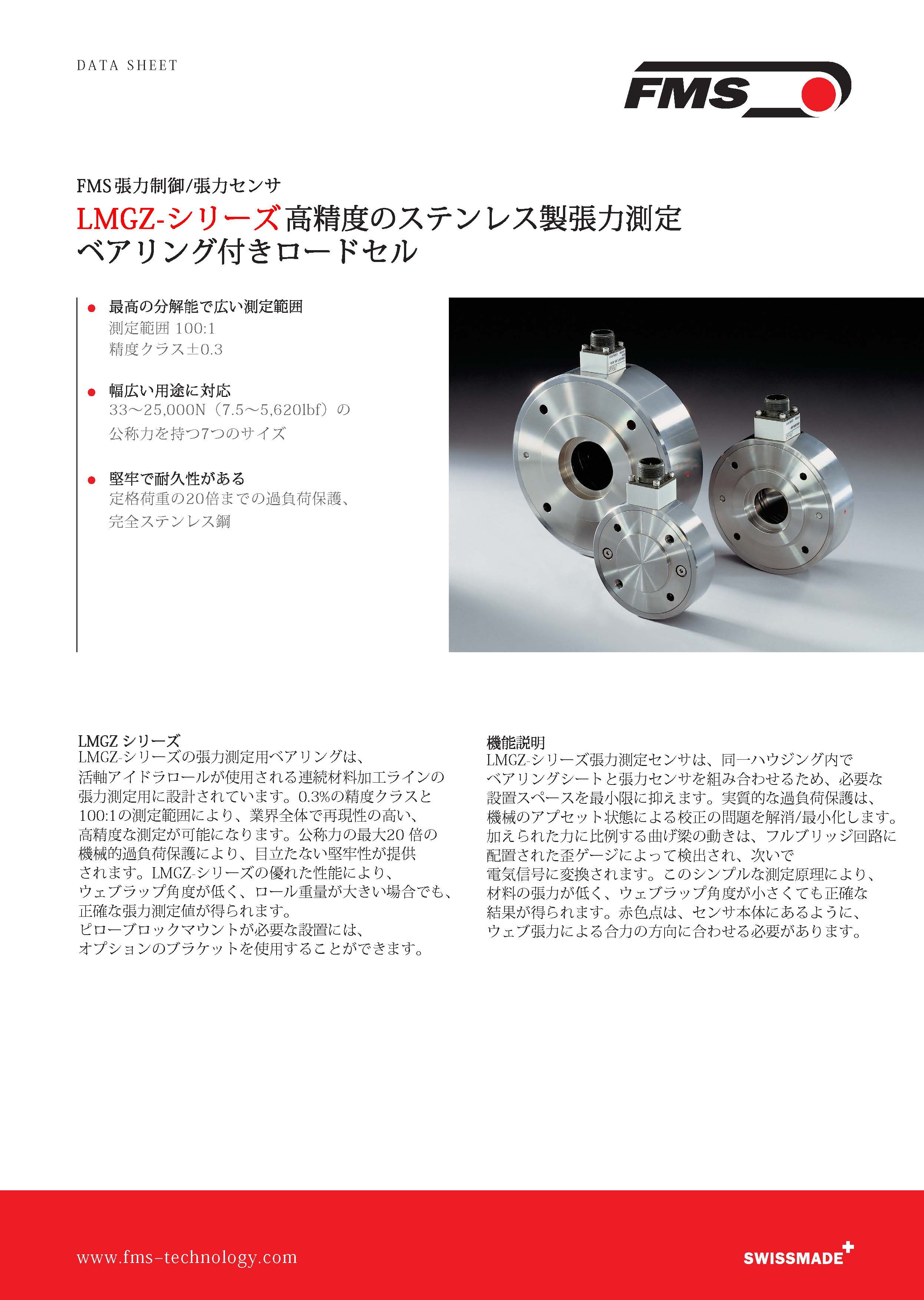

D A T A S H E E T FMS 張力制御/力センサ LMGZ-シリーズ 高精度のステンレス鋼力測定ベアリング l 最高の分解能で広い測定範囲 測定範囲 100:1 精度クラス±0.3 l 幅 広い用途に対応 33～25,000N（7.5～5,620lbf）の 公称力を持つ7つのサイズ l 堅牢で耐久性がある 定格荷重の20倍までの過負荷保護、 完全ステンレス鋼 LMGZ シリーズ 機能説明 LMGZ-シリーズの力測定用軸受は、活軸アイドラロールが LMGZ-シリーズ力測定センサは、同一ハウジング内で 使用される連続材料加工ラインの張力測定用に設計されて ベアリングシートと力センサを組み合わせるため、必要な います。0.3%の精度クラスと100:1の測定範囲により、 設置スペースを最小限に抑えます。実質的な過負荷保護は、 業界全体で再現性の高い、高精度な測定が可能になります。 機械のアプセット状態による校正の問題を解消/最小化します。 公称力の最大20 倍の機械的過負荷保護により、目立たない 加えられた力に比例する曲げ梁の動きは、フルブリッジ回路に 堅牢性が提供されます。LMGZ-シリーズの優れた性能に 配置された歪ゲージによって検出され、次いで電気信号に より、ウェブラップ角度が低く、ロール重量が大きい場合 変換されます。このシンプルな測定原理により、材料の張力が でも、正確な張力測定値が得られます。ピローブロック 低く、ウェブラップ角度が小さくても正確な結果が得られます。 マウントが必要な設置には、オプションのブラケットを 赤色点は、センサ本体にあるように、ウェブ張力による合力の 使用することができます。 方向に合わせる必要があります。 www.fms­technology.com

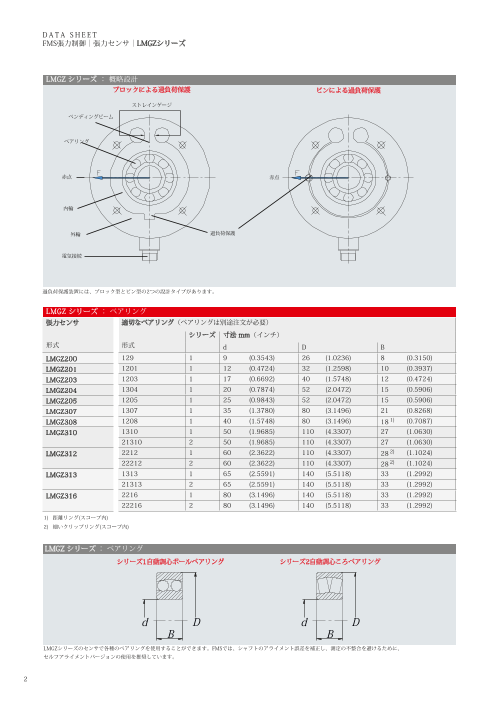

D A T A S H E E T FMS張力制御｜力センサ｜LMGZシリーズ LMGZ シリーズ ： 概略設計 ブロックによる過負荷保護 ピンによる過負荷保護 ストレインゲージ ベンディングビーム ベアリング 赤点 赤点 内輪 外輪 過負荷保護 電気接続 過負荷保護装置には、ブロック型とピン型の2つの設計タイプがあります。 LMGZ シリーズ ： ベアリング 力センサ 適切なベアリング（ベアリングは別途注文が必要） シリーズ 寸法 mm（インチ） 形式 形式 d D B LMGZ200 129 1 9 (0.3543) 26 (1.0236) 8 (0.3150) LMGZ201 1201 1 12 (0.4724) 32 (1.2598) 10 (0.3937) LMGZ203 1203 1 17 (0.6692) 40 (1.5748) 12 (0.4724) LMGZ204 1304 1 20 (0.7874) 52 (2.0472) 15 (0.5906) LMGZ205 1205 1 25 (0.9843) 52 (2.0472) 15 (0.5906) LMGZ307 1307 1 35 (1.3780) 80 (3.1496) 21 (0.8268) LMGZ308 1208 1 40 (1.5748) 80 (3.1496) 18 1) (0.7087) LMGZ310 1310 1 50 (1.9685) 110 (4.3307) 27 (1.0630) 21310 2 50 (1.9685) 110 (4.3307) 27 (1.0630) LMGZ312 2212 1 60 (2.3622) 110 (4.3307) 28 2) (1.1024) 22212 2 60 (2.3622) 110 (4.3307) 28 2) (1.1024) LMGZ313 1313 1 65 (2.5591) 140 (5.5118) 33 (1.2992) 21313 2 65 (2.5591) 140 (5.5118) 33 (1.2992) LMGZ316 2216 1 80 (3.1496) 140 (5.5118) 33 (1.2992) 22216 2 80 (3.1496) 140 (5.5118) 33 (1.2992) 1) 距離リング(スコープ内) 2) 細いクリップリング(スコープ内) LMGZ シリーズ ： ベアリング シリーズ1自動調心玉軸受 シリーズ2自動調心ころ軸受 d D d D B B LMGZシリーズのセンサで各種の軸受を使用することができます。FMSでは、シャフトのアライメント誤差を補正し、測定の不整合を避けるために、セルフアライメント バージョンの使用を推奨しています。 2

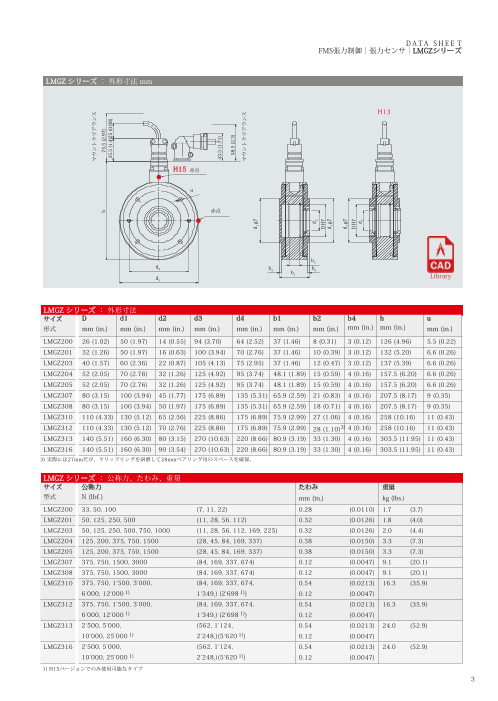

D A T A S H E E T FMS張力制御｜力センサ｜LMGZシリーズ LMGZ シリーズ ： 外形寸法 mm H13 H15 赤点 u 赤点 b2 d4 b4 b b 4 1 d Library 3 LMGZ シリーズ ： 外形寸法 サイズ D d1 d2 d3 d4 b1 b2 b4 h u 形式 mm (in.) mm (in.) mm (in.) mm (in.) mm (in.) mm (in.) mm (in.) mm (in.) mm (in.) mm (in.) LMGZ200 26 (1.02) 50 (1.97) 14 (0.55) 94 (3.70) 64 (2.52) 37 (1.46) 8 (0.31) 3 (0.12) 126 (4.96) 5.5 (0.22) LMGZ201 32 (1.26) 50 (1.97) 16 (0.63) 100 (3.94) 70 (2.76) 37 (1.46) 10 (0.39) 3 (0.12) 132 (5.20) 6.6 (0.26) LMGZ203 40 (1.57) 60 (2.36) 22 (0.87) 105 (4.13) 75 (2.95) 37 (1.46) 12 (0.47) 3 (0.12) 137 (5.39) 6.6 (0.26) LMGZ204 52 (2.05) 70 (2.76) 32 (1.26) 125 (4.92) 95 (3.74) 48.1 (1.89) 15 (0.59) 4 (0.16) 157.5 (6.20) 6.6 (0.26) LMGZ205 52 (2.05) 70 (2.76) 32 (1.26) 125 (4.92) 95 (3.74) 48.1 (1.89) 15 (0.59) 4 (0.16) 157.5 (6.20) 6.6 (0.26) LMGZ307 80 (3.15) 100 (3.94) 45 (1.77) 175 (6.89) 135 (5.31) 65.9 (2.59) 21 (0.83) 4 (0.16) 207.5 (8.17) 9 (0.35) LMGZ308 80 (3.15) 100 (3.94) 50 (1.97) 175 (6.89) 135 (5.31) 65.9 (2.59) 18 (0.71) 4 (0.16) 207.5 (8.17) 9 (0.35) LMGZ310 110 (4.33) 130 (5.12) 65 (2.56) 225 (8.86) 175 (6.89) 75.9 (2.99) 27 (1.06) 4 (0.16) 258 (10.16) 11 (0.43) LMGZ312 110 (4.33) 130 (5.12) 70 (2.76) 225 (8.86) 175 (6.89) 75.9 (2.99) 28 (1.10)3) 4 (0.16) 258 (10.16) 11 (0.43) LMGZ313 140 (5.51) 160 (6.30) 80 (3.15) 270 (10.63) 220 (8.66) 80.9 (3.19) 33 (1.30) 4 (0.16) 303.5 (11.95) 11 (0.43) LMGZ316 140 (5.51) 160 (6.30) 90 (3.54) 270 (10.63) 220 (8.66) 80.9 (3.19) 33 (1.30) 4 (0.16) 303.5 (11.95) 11 (0.43) 3) 実際には27mmだが、クリップリングを研磨して28mmベアリング用のスペースを確保。 LMGZ シリーズ ： 公称力、たわみ、重量 サイズ 公称力 たわみ 重量 型式 N (lbf.) mm (in.) kg (lbs.) LMGZ200 33, 50, 100 (7, 11, 22) 0.28 (0.0110) 1.7 (3.7) LMGZ201 50, 125, 250, 500 (11, 28, 56, 112) 0.32 (0.0126) 1.8 (4.0) LMGZ203 50, 125, 250, 500, 750, 1000 (11, 28, 56, 112, 169, 225) 0.32 (0.0126) 2.0 (4.4) LMGZ204 125, 200, 375, 750, 1500 (28, 45, 84, 169, 337) 0.38 (0.0150) 3.3 (7.3) LMGZ205 125, 200, 375, 750, 1500 (28, 45, 84, 169, 337) 0.38 (0.0150) 3.3 (7.3) LMGZ307 375, 750, 1500, 3000 (84, 169, 337, 674) 0.12 (0.0047) 9.1 (20.1) LMGZ308 375, 750, 1500, 3000 (84, 169, 337, 674) 0.12 (0.0047) 9.1 (20.1) LMGZ310 375, 750, 1ʻ500, 3ʻ000, (84, 169, 337, 674, 0.54 (0.0213) 16.3 (35.9) 6ʻ000, 12ʻ000 1) 1ʻ349,) (2ʻ698 1)) 0.12 (0.0047) LMGZ312 375, 750, 1ʻ500, 3ʻ000, (84, 169, 337, 674, 0.54 (0.0213) 16.3 (35.9) 6ʻ000, 12ʻ000 1) 1ʻ349,) (2ʻ698 1)) 0.12 (0.0047) LMGZ313 2ʻ500, 5ʻ000, (562, 1ʻ124, 0.54 (0.0213) 24.0 (52.9) 10ʻ000, 25ʻ000 1) 2ʻ248,)(5ʻ620 1)) 0.12 (0.0047) LMGZ316 2ʻ500, 5ʻ000, (562, 1ʻ124, 0.54 (0.0213) 24.0 (52.9) 10ʻ000, 25ʻ000 1) 2ʻ248,)(5ʻ620 1)) 0.12 (0.0047) 1) H15バージョンでのみ使用可能なタイプ 3 マウントクリアランス h 75.5 (2.97) 35.5 (1.4)25 (0.98) 43.5 (1.71) 58.5 (2.3) マウントクリアランス d1 g7 d2 D H7 d1 g7 d1 g7 D H7 d2

D A T A S H E E T FMS張力制御｜力センサ｜LMGZシリーズ LMGZ シリーズ ： 技術データ 感度 1.8 mV/ V 感度の許容範囲 < ± 0.2 % 精度等級 ± 0.3 % (FNom) 測定範囲 100:1 温度係数 ± 0.1 % / 10 K 温度範囲 ‒10 to +60 °C (14 F to 140 F) 保護等級 IP42 入力抵抗 350 Ω 電源 1 to 10 VDC 過負荷保護 公称力の20倍 アキシアル荷重 20%公称力 センサー素材 ステンレス鋼 LMGZ シリーズ ： 注文コード LMGZ 201 .125 .12 .H13.H16 オプション 軸径 mm 公称定格力 寸法 シリーズ LMGZ シリーズ ： オプション H13 両面カバー開放、追加供給範囲1個Vリング H14 付属品のライトアングルコネクタ、ストレートコネクタを交換 H15 コネクタオフセット90°、コネクタ側赤点 H16 120°C (248°F)までの温度範囲 H18 水密、ストレートコネクタ付き、オリジナルのコネクターに代わります H19 グリースニップル H21 5 m (16.4 ft.) のケーブルを使用した PG グランドとの電気的接続、コネクタの交換 H29 120°C (248°F) までの腐食性の媒体、特に酸 (具体的にご指定ください) に対する耐性 H30 120°C (248°F) までのアグレッシブな媒体、特に炭化水素（ご指定ください）に対する耐性 H31 1E-7 hPa 1E-5 Torr までの真空用途向け、最大 120°C (248°F) までの温度範囲 H32 1E-7 hPa 1E-5 Torr までの真空度、最大150°C (302°F)、pg-gland および5m (16.4ft.) ケーブル付き H33 150°C (302°F) までの温度範囲、pg-gland および5m (16.4ft.) ケーブル付き LMGZ シリーズ ： 供給範囲 　力センサ　　ストレートコネクタ(メス)　　 オープンカバー　　クローズカバー　　 Vリング　　 クリップリング 　距離リング（幅狭ベアリング用） 薄型クリップリング（幅広ベアリング用） LMGZ シリーズ ： アクセサリー 　ベアリング　　取り付けブラケット　　コネクタ付きのプレハブケーブル（長さを指定）（ストレートまたはライトアングル） 4

D A T A S H E E T FMS張力制御｜力センサ｜LMGZシリーズ GMGZ­取り付けブラケット センサをマシンフレームに直接取り付けることができない場合、GMGZ シリーズのサポートはすべてのサイズの LMGZ センサに対応しています。このサポートは耐久性のある鋳鉄製で、ブランク（センサの位置決めを 最適化するためにお客様がセンサ取り付け穴をあける）、または360°時計回りに穴のあいた取り付け穴付きで 提供されます。1と2の間の取り付け位置は、支持脚がセンサーコネクターに干渉するためできません。 GMGZ­取付ブラケット：寸法 mm l2 A B d1H8 s2 l3 m2 l1 m1 GMGZ シリーズ ： 外形寸法 フォース 適切な 重量 GMGZ 取付ブラケットの寸法 (mm) センサー サポート d1 l1 l2 l3 m1 m2 n1 n2 n3 s2 α 1 bis α 2 型式 型式 kg mm mm mm mm mm mm mm mm mm LMGZ200 GMGZ 201 LMGZ201 0.8 50 40 10 25.25 140 115 109.5 56 12 M8 17° bis 74° LMGZ203 GMGZ 203 0.8 60 40 10 25.25 140 115 109.5 56 12 M8 17° bis 74° LMGZ204 GMGZ 205 LMGZ205 1.4 70 45 12 31.75 170 140 130.5 67 16 M10 20° bis 69° LMGZ307 GMGZ 307 LMGZ308 4.5 100 70 20 46.5 240 195 178.5 90 22 M16 22° bis 60° LMGZ310 GMGZ 310 LMGZ312 9.0 130 90 25 58 290 240 232 118 28 M20 28° bis 65° LMGZ313 GMGZ 313 LMGZ 316 11.8 160 100 25 62.5 340 290 274 141 28 M20 28° bis 65° GMGZ シリーズ ： 外形寸法 フォース 適切な 重量 GMGZ 取付ブラケットの寸法（インチ） センサー サポート d1 l1 l2 l3 m1 m2 n1 n2 n3 s2 α 1 bis α 2 型式 型式 (lbs.) (in.) (in.) (in.) (in.) (in.) (in.) (in.) (in.) (in.) LMGZ200 GMGZ 201 LMGZ201 (1.8) (1.87) (1.57) (0.39) (0.99) (5.51) (4.53) (4.29) (2.20) (0.47) M8 17° bis 74° LMGZ203 GMGZ 203 (1.8) (2.36) (1.57) (0.39) (0.99) (5.51) (4.53) (4.29) (2.20) (0.47) M8 17° bis 74° LMGZ204 GMGZ 205 LMGZ205 (3.1) (2.76) (1.77) (0.47) (1.25) (6.69) (5.51) (5.12) (2.64) (0.63) M10 20° bis 69° LMGZ307 GMGZ 307 LMGZ308 (9.9) (3.94) (2.76) (0.79) (1.83) (9.45) (7.68) (7.01) (3.54) (0.87) M16 22° bis 60° LMGZ310 GMGZ 310 LMGZ312 (19.8) (5.12) (3.54) (0.98) (2.28) (11.42) (9.45) (9.13) (4.65) (1.10) M20 28° bis 65° LMGZ313 GMGZ 313 LMGZ 316 (26.0) (6.30) (3.94) (0.98) (2.46) (13.39) (11.42) (10.63) (5.55) (1.10) M20 28° bis 65° 5 n3 n2 n1 α2 α1

D A T A S H E E T FMS張力制御｜力センサ｜LMGZシリーズ LMGZ シリーズ ： 主な用途 その他 ： テンションコントロール 測定アンプリファ テンションコントローラー 防爆仕様アンプリファ 当社について FMS Force Measuring Systems AGは、ウェブ張力測定、制御、およびウェブガイドソリューションの専門家の 分野で、市場リーダーです。 当社は、電線業界で唯一、フォース測定、データ処理、信号の無線伝送などの技術を提供しています。 自社開発製品は、製造業、コンバーティング、金属、紙、繊維、ケーブル・ワイヤーロープ製造などに 使用されています。FMSは、最新技術、高品質コンポーネント、顧客アプリケーションのしっかりとした理解を 活用し、お客様の機械の生産性を最大限に高めるべく世界中のお客様をサポートします。1993年以来、 認定された私たちの従業員が、機械メーカーおよびプラントオペレータのハイエンド・ソリューションを 構築してきました。オーナーマネジメント　企業として、私たちは個人的であり、決定的な動きを速くする能力を 備えたアプローチに誇りを持っています。 問合せ： 深瀬商事株式会社 TEL:043­276­0630 FAX:043­276­046 3 E­mail：fukaseco@ja2.so­net.ne.jp All data have been prepared and checked carefully. However, we cannot as­ sume liability for any errors or incompleteness. Subject to modifications serving progress. /006
