LAN用雷ガード製品のご紹介です
◆絶縁タイプ
・高耐圧の絶縁トランス採用
・小型で設置が容易
・アース接続不要
◆放流タイプ
・高耐量の GDT 採用による高信頼性設計
・JIS C 5381-21 に対応
・クランプ端子（プッシュ式）によりアース接続が容易
・内蔵マグネットにより同シリーズと連結可能
・DIN レールに取付可能（付属品使用）
◆詳細はカタログをダウンロードしてご覧下さい。
このカタログについて
| ドキュメント名 | 【絶縁タイプ・放流タイプ】LAN用保安器(避雷器) LAN用雷ガード NPLシリーズ |
|---|---|
| ドキュメント種別 | 製品カタログ |
| 登録カテゴリ | |
| 取り扱い企業 | 株式会社日辰電機製作所 (この企業の取り扱いカタログ一覧) |

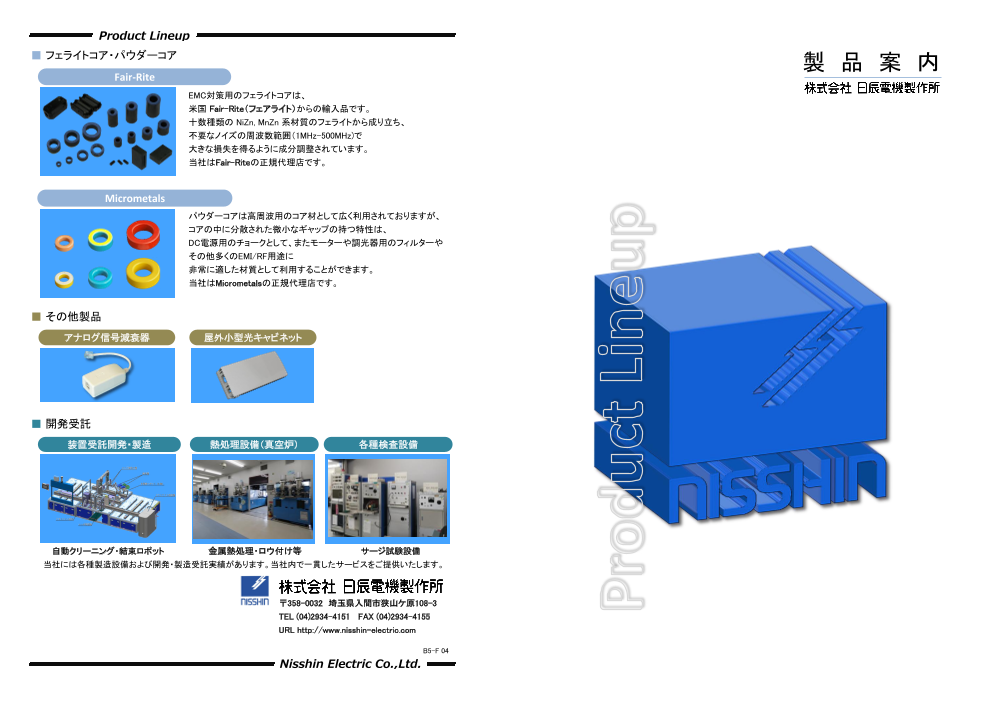

この企業の関連カタログ
このカタログの内容
Page1
Ｌ ＡＮ用雷ガード ＮＰＬシリーズ
絶縁タイプ 放流タイプ
NPL-1001 NPL-2001 NPL-2002〈PoE〉 NPL-3001〈電源用〉
●高耐圧の絶縁トランス採用 ●高耐量の GDT 採用による高信頼性設計 ●JIS C 5381-21 に対応(放流タイプ PoE)
●小型で設置が容易 ●クランプ端子（プッシュ式）によりアース接続が容易
●アース接続不要 ●内蔵マグネットにより同シリーズと連結可能
●DIN レール（35mm 幅）に取付可能（付属品使用）
仕 様 接 続 例
品 名 項 目 仕 様
適用回線 1000BASE-T、100BASE-TX、10BASE-T
伝送特性 カテゴリ 5e に対応
NPL-1001 ケーブル側-機器側間
インパルス耐電圧
10/700μs または 1.2/50μs にて 10ｋV
寸法・質量 24(W)×22(H)×51(D)mm 約 20ｇ
適用回線 1000BASE-T、100BASE-TX、10BASE-T
伝送特性 カテゴリ 5e に対応
PoE IEEE802.3af(PoE)、IEEE802.3at(PoE Plus)対応
NPL-2001 (NPL-2002 のみ) DC60V 600mA
NPL-2002 電圧防護 レベル 500V 以下(1.2/50μs 10KV)
カテゴリ C2：8/20μs にて 5kA(10 回)
インパルス耐久性
カテゴリ D1：10/350μs にて 2.5kA（2 回）
寸法・質量 40(W)×23(H)×82(D)mm 約 60g
定格電圧 AC125V 50/60Hz
消費電力 0.5W 以下 （動作確認用 LED のみ）
試験クラス・
ク ラスⅡ・5kA(対地間) 放電電流 Imax
①電源線-G 端子間
NPL-3001 1500V 以下（コンビネーション波形 4kV にて） サージクランプ電圧
②電源線間
1500V 以下（コンビネーション波形 4kV にて）
電源線-G 端子間
絶縁抵抗
DC500V にて 50MΩ以上
40(W)×23(H)×82(D)mm（コード含まず）
寸法・質量
約 100ｇ（コード含む）
使 用可能な回線距離は最大 100ｍです。
接 続する機器や回線の状態によっては通信可能な最大距離が短くなる場合があります。 NPL-2001/2002 と NPL-3001 の連結
注：仕様その他記載内容は予告なく変更する場合がありますのでご了承ください。 B0-A 03
