スリオジャパン　産業用コネクタ　総合カタログ

産業用コネクタ 産業用コネクタ

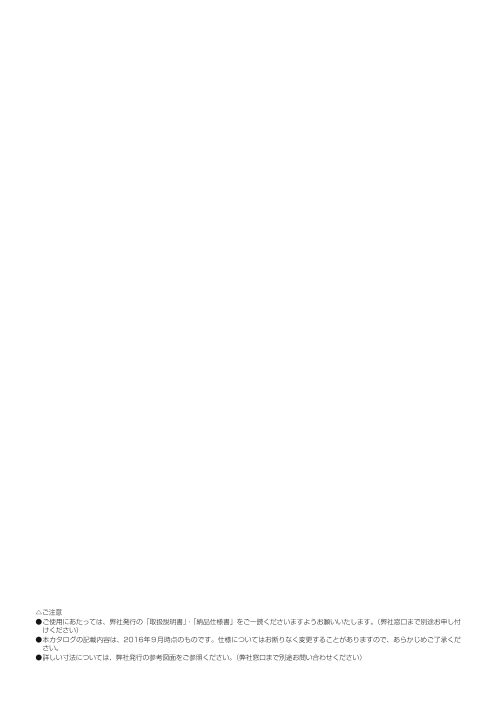

△ご注意 ● ご使用にあたっては、弊社発行の「取扱説明書」・「納品仕様書」をご一読くださいますようお願いいたします。（弊社窓口まで別途お申し付 けください） ● 本カタログの記載内容は、2016年９月時点のものです。仕様についてはお断りなく変更することがありますので、あらかじめご了承くだ さい。 ● 詳しい寸法については、弊社発行の参考図面をご参照ください。（弊社窓口まで別途お問い合わせください）

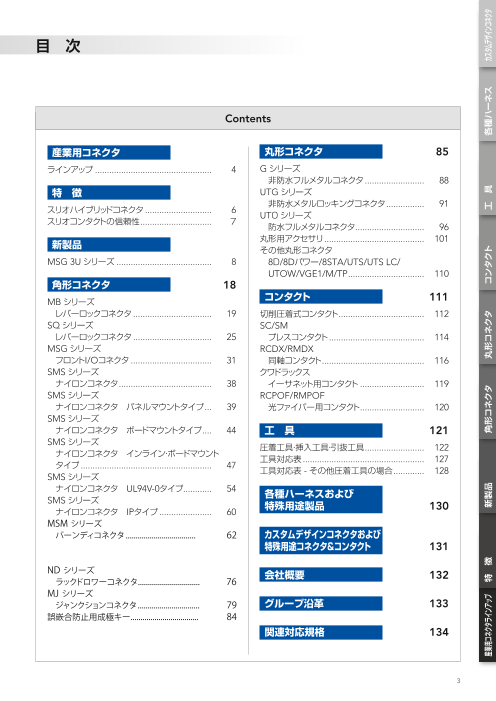

目　次 Contents 産業用コネクタ 丸形コネクタ 85 ラインアップ ................................................. 4 G シリーズ 　非防水フルメタルコネクタ ......................... 88 特　徴 UTG シリーズ 　非防水メタルロッキングコネクタ ................ 91 スリオハイブリッドコネクタ ............................ 6 UTＯ シリーズ スリオコンタクトの信頼性 .............................. ７ 　防水フルメタルコネクタ ............................. 96 新製品 丸形用アクセサリ .......................................... 101 その他丸形コネクタ MSG 3U シリーズ ........................................ 8 　8Ｄ/8Dパワー/8STA/UTS/UTS LC/ 　UTOW/VGE1/M/TP ................................ 110 角形コネクタ 18 MB シリーズ コンタクト 111 レバーロックコネクタ ................................. 19 切削圧着式コンタクト .................................... 112 SQ シリーズ SC/SM レバーロックコネクタ ................................. 25 　プレスコンタクト ........................................ 114 MSG シリーズ RCDX/RMDX フロントI/Oコネクタ .................................. 31 　同軸コンタクト ........................................... 116 SMS シリーズ クワドラックス ナイロンコネクタ ....................................... 38 イーサネット用コンタクト ........................... 119 SMS シリーズ RCPOF/RMPOF ナイロンコネクタ　パネルマウントタイプ ... 39 　光ファイバー用コンタクト ........................... 120 SMS シリーズ ナイロンコネクタ　ボードマウントタイプ .... 44 工　具 121 SMS シリーズ 圧着工具・挿入工具・引抜工具 ......................... 122 　ナイロンコネクタ　インライン・ボードマウント 工具対応表 ................................................... 127 タイプ ....................................................... 47 工具対応表 - その他圧着工具の場合 ............. 128 SMS シリーズ ナイロンコネクタ　UL94V-0タイプ............ 54 SMS シリーズ 各種ハーネスおよび ナイロンコネクタ　IPタイプ ...................... 60 特殊用途製品 130 MSM シリーズ 　バーンディコネクタ ................................... 62 カスタムデザインコネクタおよび 特殊用途コネクタ＆コンタクト 131 ND シリーズ ラックドロワーコネクタ............................... 76 会社概要 132 MJ シリーズ 　ジャンクションコネクタ ............................... 79 グループ沿革 133 誤嵌合防止用成極キー. ................................. 84 関連対応規格 134 3 産業用コネクタラインアップ 特　徴 新製品 角形コネクタ 丸形コネクタ コンタクト 工　具 各種ハーネス カスタムデザインコネクタ

産業用コネクタ　ラインアップ スリオジャパンの技術スペシャリストが、コネクタに関するいかなる困難な問題にもチャレンジし、最 適なソリューションを提供いたします。 特殊デザインの設計開発・デザイン変更など、お気軽にご相談ください。 お問い合わせ : service_jpn@souriau.com マーケットカテゴリーアイコン 鉄道： 　　防衛・航空機： 　　造船： 　　FA： プロセスコントロール： 角形コネクタ C O M P L I A N T 新製品 P.8 P.19 P.25 レバーロックコネクタ　MSG 3U レバーロックコネクタ　MB レバーロックコネクタ　SQ P.31 P.38 P.62 フロントI/Oコネクタ　MSG ナイロンコネクタ　SMS バーンディコネクタ　MSM P.76 P.79 ラックドロワーコネクタ　ND ジャンクションコネクタ　MJ 共通コンタクト　丸形コネクタ・角形コネクタの区別なく、どのコネクタにも入れられます。 P.112 P.114 P.116 切削圧着式コンタクト SC/SM　プレスコンタクト RCDX/RMDX　同軸コンタクト P.119 P.120 クワドラックス　イーサネット用コンタクト RCPOF/RMPOF　光ファイバー用コンタクト 4

産業用コネクタ　ラインアップ 丸形コネクタ C O M P L I A N T P.88 P.91 P.96 非防水フルメタルコネクタ　G 非防水メタルロッキングコネクタ UTG 防水フルメタルコネクタ　UTO 別途お問い合わせください 別紙専用カタログ参照 別紙専用カタログ参照 防水メタルコネクタ　UTOW 防水・防塵・耐UVコネクタ　UTS 防水・防塵・光コネクタ　UTS LC 別紙専用カタログ参照 耐振動メタルコネクタ　VGE1 その他丸形コネクタ 別紙専用カタログ参照 別紙専用カタログ参照 別紙専用カタログ参照 高密度・防水・軽量コネクタ 8D 大電流コネクタ 8Dパワー 小型・軽量・防水コネクタ 8STA 別紙専用カタログ参照 別紙専用カタログ参照 その他様々なコネクタライン 水中コネクタ M 水中コネクタ　TP アップがございます。 5 産業用コネクタラインアップ

特　徴 スリオハイブリッドコネクタ スリオのコネクタシステムは、電源・信号・同軸・パワーラインをひとつのハウジングに混在できる画 期的なコネクタシステムです。 また、クワドラックス（4芯シールド）・光ファイバーコンタクトをご使用いただくことにより、高速 通信ソリューションを提供します。 4種類の共通コンタクト 高速通信用コンタクト 14種類のハウジング 切 削 同 軸 クワドラックス（4芯シールド） 角形：MSG3U, 丸形： MB, SQ, MSG, G, UTG, プレス パワー 光ファイバー SMS, MSM, UTO,UTOW, DRW, DRW, UTS, VGE1 ND, MJ ハイブリッド コネクタシステム 多様 性 経済性 共通性 共通の圧着工具 6

特　徴 スリオコンタクトの信頼性 スリオのハイブリッドコネクタシステムは、1960年代にRC/RM切削コンタクトとともに日本に紹介 されて以来約40年以上の長きに渡り、鉄道車両、鉄道信号、電力業界、工作機械、半導体製造装置、 医療器、通信機、データ機器など、幅広い分野で屋内・屋外での使用を通じ、 接触不良ゼロ という 絶対の信頼性 を得ております。現在では、切削コンタクトRC・RCS/RM（バーンディコンタクト） に、ローコストプレスコンタクト、切削同軸コンタクト、パワーコンタクト、光ファイバー用コンタク ト、高速データ通信用クワドラックス（４芯シールド）コンタクトを加え、完璧なコネクタファミリー としてお客様の多岐にわたるご要望にお答えしております。 ベリリウム銅のインナーコンタクトが、激しい振動や 衝撃といったコンタクトにとって過酷な条件でも、 安定した通電性能を保証します。 電線確認用ホール（クリンプコンタクトのみ） クリンプ作業に入る前に電線が正確な位置に あるかどうかを確認するためのホールです。 ハウジングキャビティへ装着するためのベリリウム銅製の アウタークリップです。 嵌合側からコンタクト抜去ツールを入れることでコンタクトを 簡単にハウジングより外すことができます。 各種電線サイズに適応すべく、クリンプバレルも 各種サイズを取り揃えています。 7 特　徴

新製品　MSG 3U　シリーズ MSG 3U シリーズ ＜共通項目＞ ・3Uパネル実装向けに開発した、小型角形 レバーロックコネクタ ・シェルを共通化し、シグナル接続用途及 びイーサネット接続用途の2種類をライン アップ ・ 様々な基板レイアウトが選択可能（ライ トアングル・ストレート・電線対電線） ・ 鉄道業界に求められる各種燃焼規格に適 合（車材燃試・EN45545-2・NFPA130） ・ 従来の弊社MB・SQシリーズにて実績の ある4点呼び込みによるピン曲り防止・脱 落防止構造及びロッキングラッチ・レバー ロック機構を踏襲。従来品より更なる小 型化を実現 ・ 誤嵌合防止キーを標準装備。72通りの組 み合わせが可能 ＜信号用途＞ ・ 29極・41極をラインアップ。フード・ス カートは共通 ・ コンタクトは従来から鉄道業界で十分に 実績のある共通コンタクト：RC・RCS/ RMを使用 - 国内鉄道車両電線　WL1電線1.25mm2 に対応（29極） ＜イーサネット用途＞ ・ 5ポート分を一括嵌合することができる集 合型cat5e対応イーサネット接続コネクタ ・ 伝送ケーブルのシールドに対し、様々な 接地が選択可能 関連対応規格：134ページをご参照ください 仕様 材質 使用温度範囲： −40℃〜+120℃ ボディ： ガラス繊維入りナイロン樹脂（UL94V-0インサート使用） 定格電流： 7.5A スカート/フード： 鋼（ニッケルめっき） 接触抵抗： 15mΩ以下 レバー（プラグ）： ステンレス 絶縁抵抗： <イーサネット用> 2000MΩ <信号用>5000MΩ 耐電圧： <イーサネット用> A.C.1000Vrms（1分間) <信号用> A.C.2000Vrms（1分間) 耐久： 嵌合・離脱500回 振動： JIS E 3014 (2種)/ JIS E 3015 (2種) 衝撃振動 JIS E 4031 区分１　等 級B 塩水噴霧： JIS C 60068-2-11 温湿度組合わせ： JIS C 60068-2-38 8

新製品　MSG 3U　シリーズ 型番構成 <イーサネット用> プラグ シリーズ MSG 5A P 1 Y 1 Ｓ ABCDE 極　　数 5Ａ：5クワッド プラグ 伝送ケーブル引出し方向 1：ケーブル上引出し 2：ケーブル下引出し 誤嵌合防止キーの有無 Y：誤嵌合防止キー実装 N：誤嵌合防止キー未実装 コンタクトめっき 1：0.4μm金めっき 伝送ケーブルシース径 S：φ6.3〜 6.9mm L：φ7.0〜 9.3mm グランドクリップの ABCDE ：全てのポジションにグランドクリップ有り 装着ポジション BCDE ：ポジションB、C、D、Eにグランドクリップ有り 無記入 ：全てのポジションにグランドクリップ無し レセプタクル シリーズ MSG 5A Ｒ Ｒ Ｙ １ 極　　数 5Ａ：5クワッド レセプタクル ターミナル形態 R：ライトアングル S：ストレート 誤嵌合防止キーの有無 Y：誤嵌合防止キー実装 N：誤嵌合防止キー未実装 コンタクトめっき 1：0.4μm金めっき クワッドシェルの 無記入 ：全てのポジションに実装無し 装着ポジション ABCDE ：全てのポジションに実装有り A ：表示ポジションにのみ実装有り 無記入： フランジ付き（ライトアングル） フランジ/ブラケット形態 標準ブラケット（ストレート） ２： フランジ無し（ライトアングル） 幅広ブラケット（ストレート） 9 新製品

新製品　MSG 3U　シリーズ <信号用＞ プラグ シリーズ MSG 29 P 1 Ｙ １ Ｌ 極　　数 29：29極 41：41極 プラグ ケーブル引出し方向 1：ケーブル上引出し 2：ケーブル下引出し 誤嵌合防止キーの有無 Y：誤嵌合防止キー実装 N：誤嵌合防止キー未実装 フードバリエーション 0：グランドプレート無し 1：グランドプレート付き バリエーション Ｌ ：ケーブルクランプ大 無記入 ：ケーブルクランプ小 レセプタクル シリーズ MSG 29 Ｒ Ｒ 1 Ｙ 1 M1 極　　数 29：29極 41：41極 レセプタクル R：ライトアングル（41極・29極） ターミナル形態 S：ストレート（29極のみ） W：コンタクト圧着挿入タイプ（41極のみ） コンタクトタイプ 誤嵌合防止キーの有無 Y：誤嵌合防止キー実装 N：誤嵌合防止キー未実装 コンタクトの 0：未実装（ターミナル形態Ｗのみ) 装着ポジション 1：コンタクトフル実装（ターミナル形態RまたはSのみ） M1： フランジ付き（ライトアングル） フランジ/ブラケット形態 標準ブラケット（ストレート） M2： フランジ無し（ライトアングル） 幅広ブラケット（ストレート） アクセサリ＜イーサネット用・信号用共通＞ スカート（ストレートおよびライトアングルレセプタクル用） シリーズ MSG 3U SK FP 1 スカート タイプ FP：ハンドル切欠き有り BP：ハンドル切欠き無し ケーブル引出し方向 1：ケーブル上引出し 2：ケーブル下引出し 10

新製品　MSG 3U　シリーズ スカート（ライトアングルレセプタクルのみ） シリーズ ＭＳＧ ３Ｕ ＳＫ ＦＰＦ 1 2 スカート タイプ FPF：3U-4HPフロントパネル付き BPF：ライトアングルブラケット付き ケーブル引出し方向 1：ケーブル上引出し 2：ケーブル下引出し イジェクタハンドル取付位置 1：上側取付 （FPFタイプのみ選択）） 2：下側取付 イジェクタハンドル（オプション） シリーズ MSG 3U EJ 1 イジェクタハンドル 種類 1：上側取付け用 2：下側取付け用 レセプタクル用ダストカバー（オプション） シリーズ MSG 3U FC 1 ダストカバー バリエーション 1：標準 (ニッケルめっき) 誤嵌合防止キー（未実装の場合） シリーズ MSG 3U PK 1 誤嵌合防止キー 種類 1：ソケット 2：ピン 11 新製品

新製品　MSG 3U　シリーズ ＜イーサネット用コネクタ＞ プラグ　MSG5AP-1Y1-SABCDE MSG5AP-1Y1-LABCDE レセプタクル　MSG5AR-RY1 ＊その他バリエーションの図面についてはお問い合わせください。 12

新製品　MSG 3U　シリーズ <信号用コネクタ> 29極 プラグ　MSG29P-1Y1-L レセプタクル　MSG29RR-1Y1-M1 13 新製品

新製品　MSG 3U　シリーズ ＜信号用コネクタ＞ 41極 プラグ　MSG41P-1Y1-L レセプタクル　MSG41RR-1Y1-M1 ＊29極と41極の外径寸法は同じです。 ＊その他バリエーションの図面についてはお問い合わせください。 14

新製品　MSG 3U　シリーズ ＜アクセサリ＞ スカート MSG3U-SK-FP_ MSG-3U-SUK-BPF_ イジェクタハンドル MSG3U-EJ2 15 新製品

新製品　MSG 3U　シリーズ レセプタクル用ダストカバー MSG3U-FC1 誤嵌合防止キー MSG3U-PK1 MSG3U-PK2 ＊その他バリエーションの図面についてはお問い合わせください。 16

新製品　MSG 3U　シリーズ ＜イーサネット用コンタクト工具＞ MSG 3Uイーサネット用コネクタのコンタクトの取扱いには下記の専用工具が必要となります。 クワッド用サイズ20コンタクト圧着工具本体： クワッド抜去工具：T-MSG3UH-01 M22520/2-01（スリオ型番：8630-165） ロケータ：M22520/2-08 クワッド用サイズ20コンタクト圧着工具本体：M20S-1J ダイス： S-5APK ストップブッシング： SL-5APK　 ダイス 本体 ストップブッシング 17 新製品

角形コネクタ 数種類の角形コネクタがシリーズ化されて います。 電線対電線、電線対基板用が用意されてい ます。 C O M P L I A N T 産業用角形コネクタ MSG3U 新製品！ MB SQ MSG SMS MSM ND MJ レバーロック レバーロック レバーロック フロント I/O ナイロン バーンディ ラックドロワー ジャンクション 記：角形コネクタアクセサリについては別途お問い合わせください。 18

MBシリーズ　レバーロックコネクタ レバーロックコネクタ ・ 鉄道地上設備用レバーロックコネクタ ・ 極数バリエーション：29・52極 ・ ケーブル引出しバリエーション：垂直・水 平・斜め45°の3方向に対応（斜め45° は52極のみ） ・ 誤嵌合防止キーを標準装備。35通りの組 み合わせが可能 ・ 4点呼び込みによるピン曲り防止・脱落防 止機構及びロッキングラッチ・レバーロッ ク機構を採用。ピンレイアウトに制限を 持たせず、確実かつスムーズな着脱が可 能 ・ コンタクトは従来から鉄道業界で十分に 実績のある共通コンタクト：RC・RCS/ RMを使用 ・ 国内鉄道車両電線　WL1電線1.25mm 2 に対応（29極） 関連対応規格：134ページをご参照ください 仕様 材質 使用温度範囲： −55℃〜＋125℃ インサート： ガラス繊維入りPBT樹脂（UL94V-0） 絶縁抵抗： 5000MΩ以上 スカート／フード： 鋼（ニッケルめっき） 耐電圧： A.C.2000V（1分間） レバー（プラグ）： ステンレス 耐久： 嵌合･離脱500回 振動： JIS-C-0040 塩水噴霧： JIS-C-0023 温湿度組合せ： JIS-C-0028 型番構成　レセプタクル シリーズ名： MB 52 R -L 1 1 0 極数： 29, 52 レセプタクル： R：レセプタクル 着脱方式： L：レバータイプ コンタクトタイプ： 1：RM切削コンタクト金または銀めっき(銀めっきはバリエーション0の時のみ） スカート成極（プラグケーブ 1：ケーブル上口出し ル引出し方法）： 2：ケーブル下口出し バリエーション： 0：コンタクト無し 1：ディップコンタクトタイプ（RM20M-12G60D28）(52極のみ） 型番構成　プラグ シリーズ名： MB 52 P -L 1 1 0 極数： 29, 52 プラグ： P：プラグ 着脱方式： L：レバータイプ フード成極（ケーブル引出し 1：ケーブル上口出し 方法）： 2：ケーブル下口出し ケーブル引出し 1：垂直 バリエーション： 2：水平 3：斜め（52極） バリエーション： 0：標準 1：広間口ケーブルクランプ(52極のみ） 19 角形コネクタ

MBシリーズ　レバーロックコネクタ 嵌合バリエーション ケーブル 引出し方向 ケーブルクランプタイプ（ケーブル引出しバリエーション） 垂直 水平 プラグ：MB29/52P- L110 プラグ：MB29/52P- L1 20 レセプタクル：MB29/52R- L110 レセプタクル：MB29/52R- L11 0 上引出し 垂直 水平 プラグ：MB29/52P- L210 プラグ：MB29/52P- L220 レセプタクル：MB29/52R- L120 レセプタクル：MB29/52R- L120 下引出し ※斜め出しについては別途ご相談ください。 20
