角度・位置センサ インクリメンタル ロータリエンコーダ EV25A シリーズ

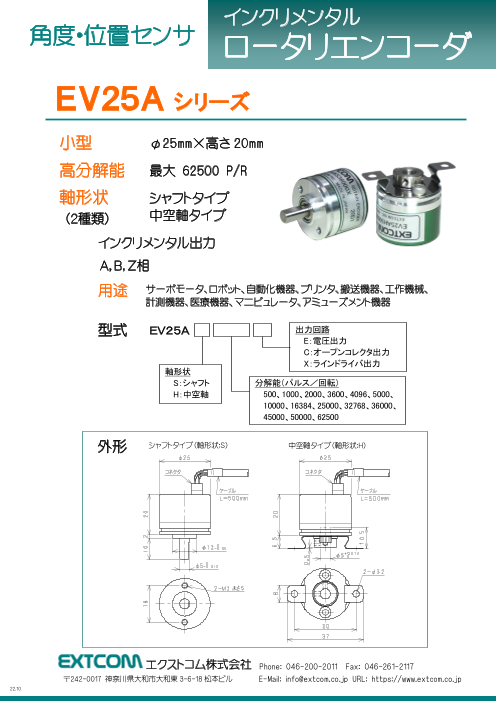

インクリメンタル 角度・位置センサ ロータリエンコーダ ＥＶ２５Ａ シリーズ 小型 φ25mm×高さ 20mm 高分解能 最大 62500 P/R 軸形状 シャフトタイプ （２種類） 中空軸タイプ インクリメンタル出力 Ａ，Ｂ，Ｚ相 用途 サーボモータ、ロボット、自動化機器、プリンタ、搬送機器、工作機械、 計測機器、医療機器、マニピュレータ、アミューズメント機器 型式 ＥＶ２５Ａ 出力回路 E：電圧出力 C：オープンコレクタ出力 X：ラインドライバ出力 軸形状 S：シャフト 分解能（パルス／回転） H：中空軸 500、1000、2000、3600、4096、5000、 10000、16384、25000、32768、36000、 45000、50000、62500 外形 シャフトタイプ（軸形状：Ｓ） 中空軸タイプ（軸形状：Ｈ） エ クストコム株式会社 Phone： 046-200-2011 Fax： 046-261-2117 〒242-0017 神奈川県大和市大和東 3-6-18松本ビル E-Mail： info@extcom.co.jp URL： https://www.extcom.co.jp 22.10

ＥＶ２５Ａ シリーズ ロータリエンコーダ 入出 力仕様 出力回路 項目 定格 電圧出力（E） 電圧出力 DC5V～12V±10％ 茶 ＋５Ｖ 電源 電圧 オープンコレクタ DC5V～24V±10％ ～＋１２Ｖ ラインドライバ DC5V～24V±10％ ２ｋΩ 主 黒、白、橙 出力信号 回 （Ａ、Ｂ、Ｚ） ２０ｍＡ 消費電流 120mＡ以下（無負荷時） 路 最大 青 検出方式 インクリメンタル ０Ｖ シールド 500、1000、2000、3600、4096、5000、 本体－シールド無接続 分解能（パルス／回転） 10000、16384、25000、32768、36000、 45000、50000、62500 オープンコレクタ出力（C） 茶 ＋５Ｖ 電圧出力（Ｅ） ～＋２４Ｖ 出力 回路 NPNオープンコレクタ出力（C） 主 黒、白、橙 出力信号 ラインドライバ出力（X） 回 （Ａ、Ｂ、Ｚ） ２０ｍＡ 路 最大 出力相 A、B、Z相 青 ０Ｖ シールド A、B位相差 90°±45°（T/4±T/8） 出力 位相差 本体－シールド無接続 Z相 T±T/2（出力波形図参照） 出力 形態 矩形波 ラインドライバ出力（X） 100ｋHz（電圧出力、オープンコレクタ）（注 1） 茶 ＋５Ｖ 最高応答周波数 ～＋２４Ｖ 2MHz（ラインドライバ） 黒、白、橙 主 出力信号 （Ａ、Ｂ、Ｚ） 起動 トルク 1×10-3N・m(10gf・ｃｍ）以下 回 赤、緑、黄 路 反転出力 （Ａ、Ｂ、Ｚ） 軸許 容荷重 ラジアル ～5000パルス：12N 10000パルス～：8N 青 ０Ｖ シールド （電気的） スラスト ～5000パルス：6N 10000パルス～：4N 本体－シールド無接続 許容最高回転数（機械的） 6000r/min 0℃～70℃ 使用 周囲温度／湿度 RH35％～90％結露しないこと ケーブル接続表 保存 周囲温度 -20℃～80℃ 電圧出力 耐久 55Ｈｚ 複振幅 1.5ｍｍ ライン 耐振動 線色 X、Y、Z方向各 2時間 オープン ドライバ出力 コレクタ出力 耐久 500m/ｓ2 （約 50G） 耐衝撃 X、Y、Z方向各 3回 茶 電源 電源 保護構造 IP50 青 ０Ｖ ０Ｖ 質量 40ｇ 黒 Ａ相 Ａ相 （注 1）電源電圧 5V、プルアップ抵抗 2kΩ、標準ケーブル使用の場合 赤 ― Ａ相 出力波形 白 Ｂ相 Ｂ相 緑 ― Ｂ相 ＣＷ回転（取付面から見て右回転） ＣＣＷ回転（取付面から見て左回転） 橙 Ｚ相 Ｚ相 黄 ― Ｚ相 ケーブル 外径 φ3.6 8芯シールド耐熱ビニールケーブル AWG28 ケーブル長 500mm 本品の仕様は改良のため、 ※Ａ、Ｂ相に対するＺ相の位置は規定しない 予告なく変更する場合があります。 あらかじめご了承ください。 エ クストコム株式会社 URL： https://www.extcom.co.jp 25.1
