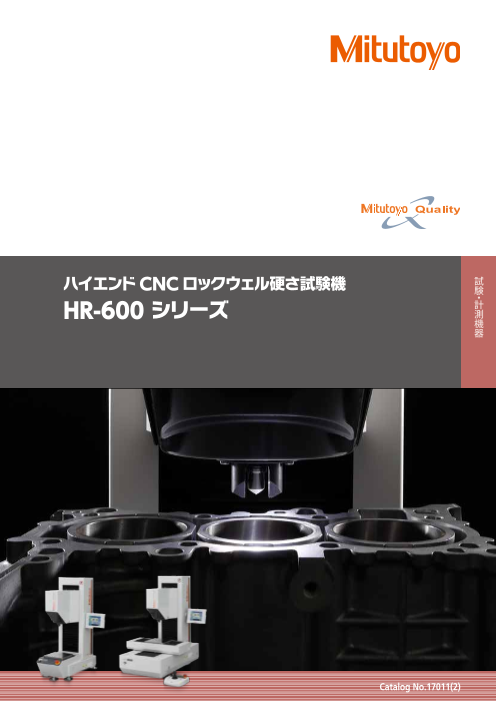

ハイエンドCNCロックウェル硬さ試験機 HR-600シリーズ

ハイエンドCNCロックウェル硬さ試験機 試 験 ・ HR-600 シリーズ 形計 状測 測機 定器 機 Catalog No.17011

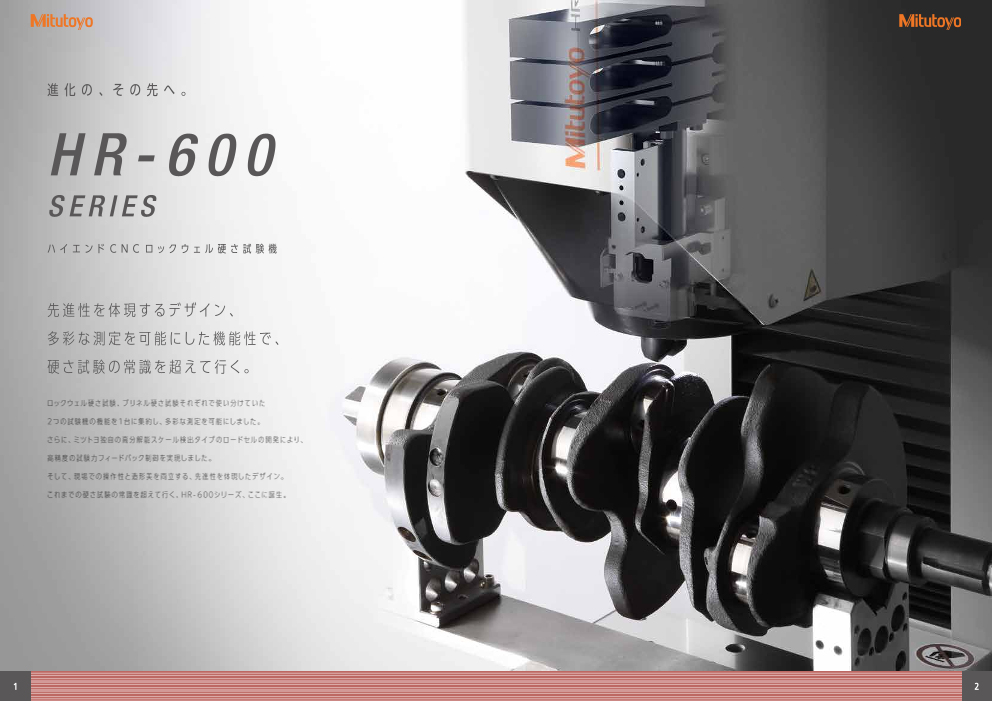

進 化 の 、 そ の 先 へ 。 H R - 6 0 0 S E R I E S ハ イ エ ン ド C N C ロ ッ ク ウ ェ ル 硬 さ 試 験 機 先 進 性 を 体 現 す るデ ザ イン 、 多 彩 な 測 定 を 可 能 にした 機 能 性 で 、 硬 さ 試 験 の 常 識 を 超 え て 行く。 ロックウェル硬さ試験、ブリネル硬さ試験それぞれで使い分けていた 2つの試験機の機能を１台に集約し、多彩な測定を可能にしました。 さらに、ミツトヨ独自の高分解能スケール検出タイプのロードセルの開発により、 高精度の試験力フィードバック制御を実現しました。 そして、現場での操作性と造形美を両立する、先進性を体現したデザイン。 これまでの硬さ試験の常識を超えて行く、HR -６００シリーズ、ここに誕生。 1

2

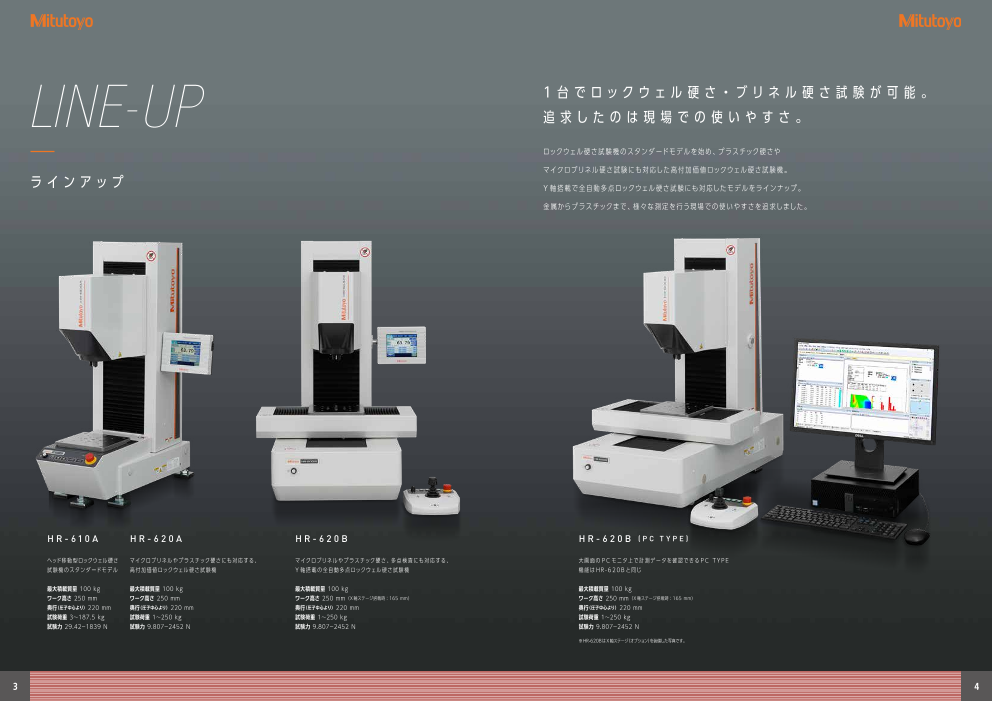

LINE-UP ラ イ ン ア ッ プ H R - 6 1 0 A H R - 6 2 0 A H R - 6 2 0 B ヘッド移動型ロックウェル硬さ マイクロブリネルやプラスチック硬さにも対応する、 マイクロブリネルやプラスチック硬さ、多点検査にも対応する、 試験機のスタンダードモデル 高付加価値ロックウェル硬さ試験機 Y 軸搭載の全自動多点ロックウェル硬さ試験機 最大積載質量 100kg 最大積載質量 100kg 最大積載質量 100kg ワーク高さ 250mm ワーク高さ 250mm ワーク高さ 250mm （X 軸ステージ搭載時：165mm） 奥行（圧子中心より） 220mm 奥行（圧子中心より） 220mm 奥行（圧子中心より） 220mm 試験荷重 3～187.5kg 試験荷重 1～250kg 試験荷重 1～250kg 試験力 29.42~1839N 試験力 9.807~2452N 試験力 9.807~2452N 3

１ 台 で ロ ッ ク ウ ェ ル 硬 さ ・ ブ リ ネ ル 硬 さ 試 験 が 可 能 。 追 求 し た の は 現 場 で の 使 い や す さ 。 ロックウェル硬さ試験機のスタンダードモデルを始め、プラスチック硬さや マイクロブリネル硬さ試験にも対応した高付加価値ロックウェル硬さ試験機。 Y 軸搭載で全自動多点ロックウェル硬さ試験にも対応したモデルをラインナップ。 金属からプラスチックまで、様々な測定を行う現場での使いやすさを追求しました。 H R - 6 2 0 B ( P C T Y P E ) 大画面の PC モニタ上で計測データを確認できる PC TYPE 機能は HR -620B と同じ 最大積載質量 100kg ワーク高さ 250mm （X 軸ステージ搭載時：165mm） 奥行（圧子中心より） 220mm 試験荷重 1～250kg 試験力 9.807~2452N ※HR-620BはX軸ステージ（オプション）を装備した写真です。 4

DESIGN 機 能 美 を 纏 っ た 新 デ ザ イ ン ワ ー ク を 載 せ る テ ー ブ ル、上 下 移 動 す る ヘッド。操作性と使用感を追求したフォルム、 新規性を取り入れた新たなデザイン。 ユーザー視点での使いやすさにも十分に配慮 し、プ ロ ダクト全体 の 構造 から改良・工夫 を 加え、機能美を纏った新デザインは、ミツトヨ のチャレンジングな姿勢を体現しています。 5

デ ザ イ ン が 変 え た 測 定 の 多 様 性 ミツトヨ初 の ヘッド移 動 型 ミツトヨ初のヘッド移動型で、210mm の移動範 囲、10mm/s の駆動速度です。 210 mm Z 軸移動型［駆動部］ 10 mm/s Z 軸移動型［駆動部］ 40 mm テーブ ル が 大きくなり測 定 の 幅も広 がる HR-600 シリーズ テーブルが小さく、ふところが浅いので テーブルが大きく、ふところが深いので 大きなワークを載せて 大きなワークをそのまま載せて 測定ができませんでした。 測定ができます。 最大積載質量 20kg　 最大積載質量 100kg　 奥行（圧子中心より） 150mm 奥行（圧子中心より） 220mm 大 型ワークも容 易にセッティング できる シリンダブロックのような大きなワークを、その ままテーブルにセッティング可能。しかも、最大 積載質量は100kg の重量物のワークまで試験す ることができます。 6

WORKPIECE 金 属 か ら プ ラ ス チ ッ ク ま で 多 彩 な ワ ー ク に 対 応 クランクシャフトやシリン ダ ブ ロックなどの 硬い金属ワークから、ブレーキパッド、プラス チック部品などの 軟らかいワークまで、多彩 なワークに対応。この１台で、ロックウェル硬 さ試験とブリネル硬さ試験が可能です。 7

クランクシャフト プラスチック部 品 上下移動でワークとの干渉 プラスチック硬さ試験規格で を避けながら試験。固定ス 要求される、試験力負荷 / テージにスライドセッティ 保 持 / 除 荷 / 読 み 取 り と ング冶具を搭載することで いった一連のシーケンス設 効率よく試験できます。 定が可能です。 シリンダ ヘッド ギア 昇降テーブルタイプでは試 ギアの歯筋、歯先、軸部な 験が困難であった大型で重 ど の 熱 処 理 後 の 硬 さ を 複 量のあるシリンダヘッドも、 数個所試験することも可能 固定ステージにセットして です。※ 試験可能です。 シリンダブロック ブレー キパッド 昇降テーブルタイプでは試 球 圧 子 を 使 っ た HRR や 験が困難であった大型で重 HRS ほか 各種スケ ー ルに 量のあるシリンダブロック 対応 ※しています。 も、固定ステージにセット して試験可能です。 ※ 多点、多数個一括で試験可能なY軸ステージ移動タイプ、 X軸ステージ（オプション）も用意しています。 8

USABILITY 利 便 性 や 使 用 感 が 向 上 し 、 測 定 ・ 解 析 時 間 を 短 縮 表示部の画面は確認したい内容に合わせて5つ 複 数 点 の 試 験 結 果 の 解 析 に 役 立 つ 統 計 演 算 の画面（P10参照）より選べ、その場で試験結果 機能など、測定・解析に便利な機能を多数搭 を見ることができます。しかも、タッチパネル操 載。利便性がアップし、測定や解析の時間短 作となっており、優れたユーザビリティーを発 縮などの効率化をサポートします。 揮します。また、硬さスケールの直接選択や 9

標準操作画面 シンプル画面 多点試験画面 リスト画面（平均値） 標準操作画面では、試験結果と試験条件を表示。 試験結果とスケールのみを表示し、試験条件も一目 設定した試験位置を案内するナビゲーション機能を 任意で指定した複数試験個所の平均硬さを大きく表 各種情報が１画面で確認できます。 でわかるので、同一条件下での繰り返し試験に向い 搭載。簡単操作でジョミニー試験などの多点試験も 示します。複数試験個所の平均硬さを求める用途に ています。 可能な画面です。 適しています。５点の平均が大きく表示されます。 リスト画面（５点表示） 硬さスケールの直接選択機能 試料の曲面補正機能 統計演算機能 直近５点の試験結果の履歴をリスト形式で表示。 試験力と圧子の組合せで決まる硬さスケールは、 丸棒や球などの曲面形状の試料に対する曲面補正機 工業材料の硬さ試験による品質管理の判断に用い 試験結果の前後関係やバラツキ、平均値を確認する タッチパネルで直接選択。初試験力と全試験力は、 能を装備。平面形状の試料だけでなく、様々な形状 られる、複数点の試験結果の解析に役立つ、最大、 用途に適しています。 選択したスケールに合わせて自動設定されます。 の硬さ試験が可能です。 最小、平均値、標準偏差等の統計演算機能です。 切換え表示方式のタッチパネルの採用により、 豊富な機能と優れた操作性の両立を実現しています。 10

SOFTWARE AVPAK V3 ス ム ー ズ か つ 効 率 的 な 測 定 を 実 現 AVPAK を使用することで、パートプログラ ムによる XYZ 方向の自動多点試験が可能と なります。 そ の 他 ソ フト ウ ェ ア ■表示器タイプ用 ■ AVPAK（オプション） EXPAK U-WAVE FORMEio MeasurLink 〈データ処理ソフトウェア〉 〈測定データワイヤレス通信システム〉 〈外部通信プログラム〉 〈計測データネットワークシステム〉 測定データをワイヤレス通信で送り、汎用ソフト ウェア（エクセルやメモ帳）に取り込むことができる システムです。 試験結果の成績書作成ができる、鉄鋼材料の硬化層 測定機器の外部制御機能を追加するソフトウェア 測定機器のデータをリアルタイムに収集・一元管理 評価に最適なソフトウェア。加工硬化、残留応力評 です。PLC からRS-232C 通信 /LAN により、測 し、統計的処理をすることで『品質の見える化』を 価に便利な二次元分布表示機能を装備しています。 定機器の状態監視と制御を行うことができます。 実現する品質管理の IoT プラットフォームです。 ※ AVPAKに対応するため、FORMEioのバージョ ンアップ (V4.0以降に対応 )も行っています。 11

AUTOMATION 現 場 に 合 わ せ て シ ス テ ム を 構 築 HR -620B に X 軸ステージを装備し、ロボッ トと連動するシステムを構築することで、ワー クのセットから検査結果による仕分けまでを 自動化することができます。 工場生産ラインでのロックウェル硬さ試験機の自動化の例 【各種機器とのリンク】 【各種機器】 ロボット・コンベヤなど 搬送 重たいものでもスピーディーに AVPAK V3 ピックアップ、搬送します。 FORMEio V4 安全 ライトカーテン・シグナルタワーなど 対策 危険・異常を察知すると RS-232C/LAN コントロール ラインを止めて安全を保ちます。 制御 PLC※ ビジョンカメラ・センサなど 外部リンクしている 認識 カメラによる画像認識やセンサで 各種機器をプログラム OK 品とNG品を判別します。 HR-620B+X 軸ステージ 制御します。 ※ Programmable Logic Controller 12

OPTION 多 種 類 試 験 を 可 能 に し 、 特 殊 な 試 験 を サ ポ ー ト 。 現場での確認、遠隔操作を可能にするソフト 硬い金属、薄くて軟らかいプラスチックなど ウェア用の PC、形状や用途が異なる試料に の多種類の試験や、複数素材の一括試験な マッチする V アンビルなどの便利なアイテ どの特殊な試験をサポートします。 ムをご用意。 試験機用架台 A 表示器 制御用ソフトウェア AVPAK スタンダードタイプの HR-610A、HR-620A 用 機能豊富なカラータッチパネル表示器です。 試験の制御から状況、結果までを一連の流れで扱う の架台です。 HR-610A、HR-620A は標準付属品、HR-620B ことが可能です。 は特別付属品です。 キャスター： 4ヵ所 外観寸法（W×D×H）： 760×560×642mm 試験機用架台 B X 軸ステージ V アンビル HR-620B 用の架台です。 ステージ移動範囲160mm と300mm の2機種が 軸物試料の試験に使用できます。 あります。 キャスター： 4ヵ所 最大積載質量： 50kg 最小円筒径： φ20mm 外観寸法（W×D×H）： 910×820×642mm 最大円筒径： φ55mm 13

コンタクタ（大） 超硬合金球圧子（ブリネル） デジマチックミニプロセッサ DP-1VA LOGGER 圧子の直径が、φ5mm、φ10mm、1/4"、1/2" ブリネル /HBT 硬さ試験用φ1mm、φ2.5mm、 測定データの印字、統計演算ができる持ち運び可能な小型 の場合に使用します。 φ5mm、φ10mm の4機種があります。 プリンタです。データロガー機能により最大1,000点のデー タを本体に記憶、USBケーブルでパソコンに接続できます。 測定データ入力ユニット 測定データワイヤレス通信システム フットスイッチ USBインプットツール ダイレクト USB-ITN U-WAVE（ユーウェーブ） パソコンに接続するだけでエクセル、メモ帳などに 測定データを無線でパソコンへ簡単に取り込むこと 測定データを入力できます。 ができます。 U-WAVE-T U-WAVE-R 14
