三次元測定機用自動測定プログラム生成ソフトウェア MiCAT Planner(マイキャットプランナー)

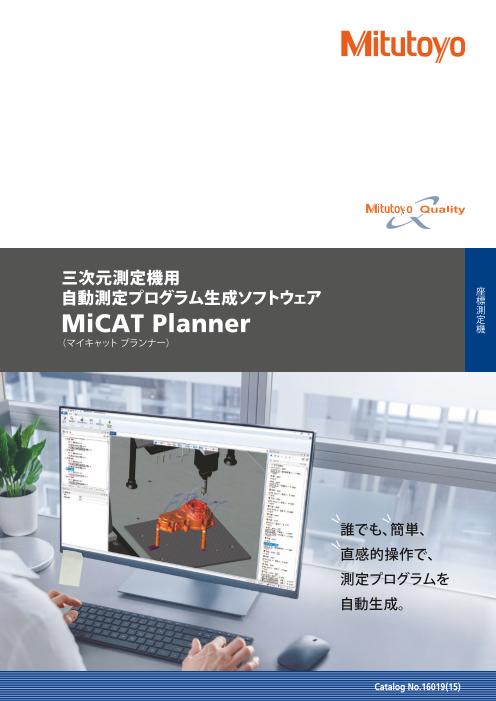

三次元測定機用 自動測定プログラム生成ソフトウェア 座 標 測 MiCAT Planner 定 機 （マイキャット プランナー） 誰でも、簡単、 直感的操作で、 測定プログラムを 自動生成。 Catalog No.16019(15)

専門知1識不要で簡単スキルレスで測定プログラムを生成。 測定における課題 検査の品質と効率を大幅に向上します。 ・プログラミングが難しい MiCAT Plannerは、三次元測定機用の測定プログラムを自動生成するソフトウェアです。 ・教育を受けた人しか使えない 誰でも簡単に高品質な測定プログラムを生成でき、測定業務の大幅な効率化が期待できます。 MiCAT Plannerで解決 1 2 クリックベースの直感的操作で、 専門知識 工数削減・ 簡単に熟練者と同等の測定プログラムを自動生成 不要で簡単 稼働率向上 測定プログラミングの全自動化 高度なスキルや 測定プログラムの 豊富な知識・経験は不要。 作成時間を大幅に削減。 STEP1 STEP2 直感的操作で誰でも容易に、 検査・生産フローの工数の短縮、 設計モデルをワンクリック 測定プログラムを生成できます。 稼働率の向上に貢献します。 PMI 3 あり 高品質な モデル読込み 測定プログラム生成 / シミュレーション 測定プログラム STEP1 STEP2 STEP3 全体の測定項目を考慮した 設計モデルをワンクリック 最適な測定手順を組むことができ、 PMI 担当者ごとの測定品質の なし ばらつきを解消します。 モデル読込み 測定箇所選択 測定プログラム生成 / シミュレーション 干渉チェックだけでなく、 カンタン Point 治具も含めた干渉回避パスを自動生成。 誰でもぶつからない安全な測定プログラムが作成できます。 PMIとは ■ 製品製造情報［Product Manufacturing Information］の略で、公差情報、注釈や表面仕上げ、材料など製品の製造に必要な情報を3DのCAD モデルに付け加えるというもの。 ■ 三次元の形状モデルに、構造特性（寸法、注記、数量等）を加えたモデルは、3DAモデル（3D Annotated Model）と呼ばれます。 こちらから動画を ご覧いただけます。 1 2

工数削減2・稼働率向上 高品質な3測定プログラム 測定における課題 測定における課題 ・検査部品の増加により、測定プログラム作成に時間がかかる ・測定プログラム作成者によって測定結果にばらつきが出る ・測定プログラム作成で三次元測定機を占有し、測定時間を確保できない ・測定スキルの技術継承ができていない MiCAT Plannerで解決 MiCAT Plannerで解決 ・CADモデルの完成と同時に最適な測定プログラムをオフラインで生成 ・自社の測定ノウハウ・ルールを共有化し、作業者ごとの個人差を解消 ・検査工数を削減し、製品製造サイクルの大幅な短縮を実現 ・測定したい全要素を最短・最速で測定するプログラムを自動生成 測定リードタイムの削減 測定プログラムの安定化 測定プログラム作成時間を劇的に短縮 同じ穴の測定でも、作業者によって測定点数が異なる場合があり、測定結果にばらつきが生じます。 ルールエディター機能によって、ノウハウや自社の測定ルールを簡単に共有化でき、 個人差のない安定した測定プログラムを実現します。 MiCAT Planner （3D CAD＋PMI） 約3分 最 大95% 従 来 型 ルール設定なし MiCAT Planner ルール設定あり MiCAT Planner （3D CAD） 約12分 時間削減 ф10の小穴を測定 ф10の小穴を測定 Aさん Bさん Cさん Aさん Bさん Cさん GEOPAK （紙図面） 約60分 測 測 定 点 8点 スキャニング 定 ルール ф10、小穴測定、8点で測定 方 4 方 ルールエディター機能設定済み 法 法 CADモデルの完成と同時に、最速で最適な測定プログラムが完成 個人差発生 個人差解消 生 産・検 査フロー 測 ф10.24 ф10.02 ф9.98 測 ф10.01 ф10.02 ф10.03 定 定 MiCAT Planner 加工 設計 測定・検査 （ 大幅短縮 結 結 3D CAD＋PMI） 果 ばらつき多い 果 ばらつき少ない 短縮 MiCAT Planner 最 三次元測定機を使わず、 大95% 加工と同時進行で 時間削減 測定プログラムを自動生成 測定プログラムの最適化 従来型（紙図面） 設計 加工 測定プログラム作成 測定・検査 全ての測定項目を考慮し、姿勢変更やスタイラス変更を最小限に抑えた 最短・最速の測定パスが自動で生成されます。 ワークが手元にない状態でも、 カンタン Point オフラインかつ短時間で測定プログラムを作成可能。 三次元測定機の稼働率を大幅に高めることができます。 3 4 ▲

MiCAT Plannerの活用例 MBE（Model Based Enterprise）3Dモデル活用 作成した測定プログラムは製造部門や品質管理部門、取引先など、広く展開することにより同一品質の測定が可能になります。 PMI等の情報を付加した3D CADデータ（3DAモデル）を、設計以外の部門やサプライヤーへ流通させる仕組み（MBE）では、 ※MCOSMOSは同一バージョンが必要です。 データを企業全体で活用することにより、設計意図の正確な伝達、各工程間での情報連携による業務の効率化が図れます。 サプライヤー CLOUD バイヤー サービス用ドキュメント 解析 （3D PDF） サービス 設 計 ・公差解析 ・作業手順書 ・構造解析（CAE） ・メンテナンスマニュアル ・アッセンブリ干渉解析 レポート 3D CAD＋PMI 調 達 取引先 他事業所 ドキュメント 部品表（BOM） など PPAP/AS 9100 MiCAT Planner ・3D PDF 検 査 製 造 MiCAT Planner 加工プログラミング （CAM）開発・設計など CMMプログラミング （CAT） 生産技術 製 造 品質管理 ■MBEの推進に最適なソフトウェア MiCAT Plannerは、3D CADモデルの PMIをもとに測定項目を自動抽出。 設計者の意図を測定時に反映でき、測定者が図面を見ながら測定パスをティーチングする必要がありません。 ソフトウェア安心サービス 対応CADフォーマット 対応言語 三次元測定機を新規購入、または、既設三次元測定機のデータ処理装置を ソフトウェア安心サービス３つのメリット CAD形式 拡張子 日本語 英語（US/UK） ドイツ語 メリット 最新版のソフトウェアが 標準 STEP .step/ .stp 更新されたお客様はご登録をおすすめします。 ACIS .sat フランス語 スペイン語 ポルトガル語 測定の バージョンアップを 01 ダウンロード可能 NX .prt 納入日から1年間は無償で ノウハウを知りたい 予算化したい 最新の機能を使い続けることができます。 Creo Parametri（c Pro/E） .prt/ .prt イタリア語 中国語（簡体字 /繁体字） 韓国語 簡単 本サービスをご利用いただけます！！ オプション CATIA v5 .CATPART メリット ダウンロード Solid Works .sldprt ポーランド語 チェコ語 オランダ語 購入後も最新の ニュースレター配信 ＆ ※2年目からは有償契約となります。 機能を使い続けたい 02 役立ち情報を定期的に配信します。 インストール JT Open .jt QIF MBD .qif トルコ語 ロシア語 CADのバージョンアップ ※CADの対応バージョンは営業所へお問合せください。 に対応したい メリット 技術サポート ※アセンブリデータのサポートは営業所へお問合せください。 03 加入者専用お問合せサイトを開設。 技術者によるサポートを行います。 ※モデルはソリッドモデルである必要があります。 5 6
