三次元測定機用データ処理装置 MCOSMOS

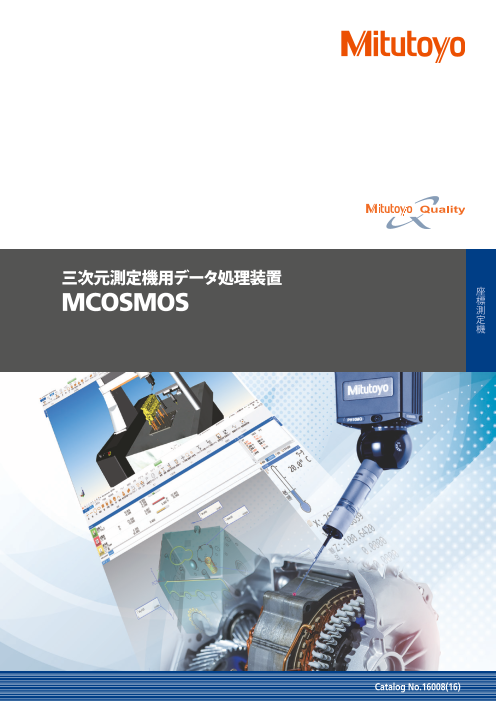

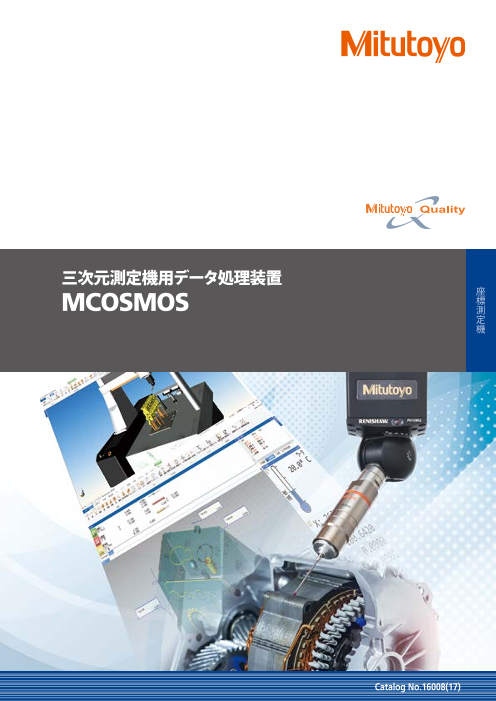

三次元測定機用データ処理装置 座 MCOSMOS 標 測 定 機 Catalog No.16008(16)

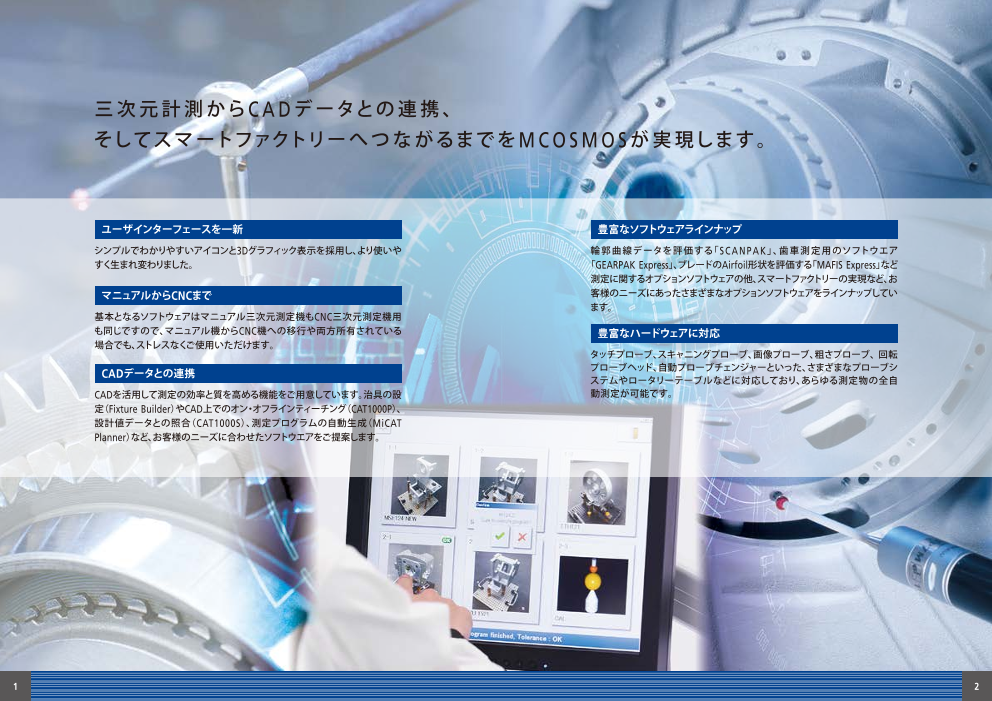

三次元計測からC A Dデータとの連携、 そしてスマートファクトリーへつながるまでをM C O S M O Sが実現します。 ユーザインターフェースを一新 豊富なソフトウェアラインナップ シンプルでわかりやすいアイコンと3Dグラフィック表示を採用し、より使いや 輪郭曲線データを評価する「SCANPAK」、歯車測定用のソフトウエア すく生まれ変わりました。 「GEARPAK Express」、ブレードのAirfoil形状を評価する「MAFIS Express」など 測定に関するオプションソフトウェアの他、スマートファクトリーの実現など、お マニュアルからCNCまで 客様のニーズにあったさまざまなオプションソフトウェアをラインナップしてい ます。 基本となるソフトウェアはマニュアル三次元測定機もCNC三次元測定機用 も同じですので、マニュアル機からCNC機への移行や両方所有されている 豊富なハードウェアに対応 場合でも、ストレスなくご使用いただけます。 タッチプローブ、スキャニングプローブ、画像プローブ、粗さプローブ、 回転 CADデータとの連携 プローブヘッド、自動プローブチェンジャーといった、さまざまなプローブシ ステムやロータリーテーブルなどに対応しており、あらゆる測定物の全自 CADを活用して測定の効率と質を高める機能をご用意しています。治具の設 動測定が可能です。 定（Fixture Builder）やCAD上でのオン・オフラインティーチング（CAT1000P）、 設計値データとの照合（CAT1000S）、測定プログラムの自動生成（MiCAT Planner）など、お客様のニーズに合わせたソフトウエアをご提案します。 1 2

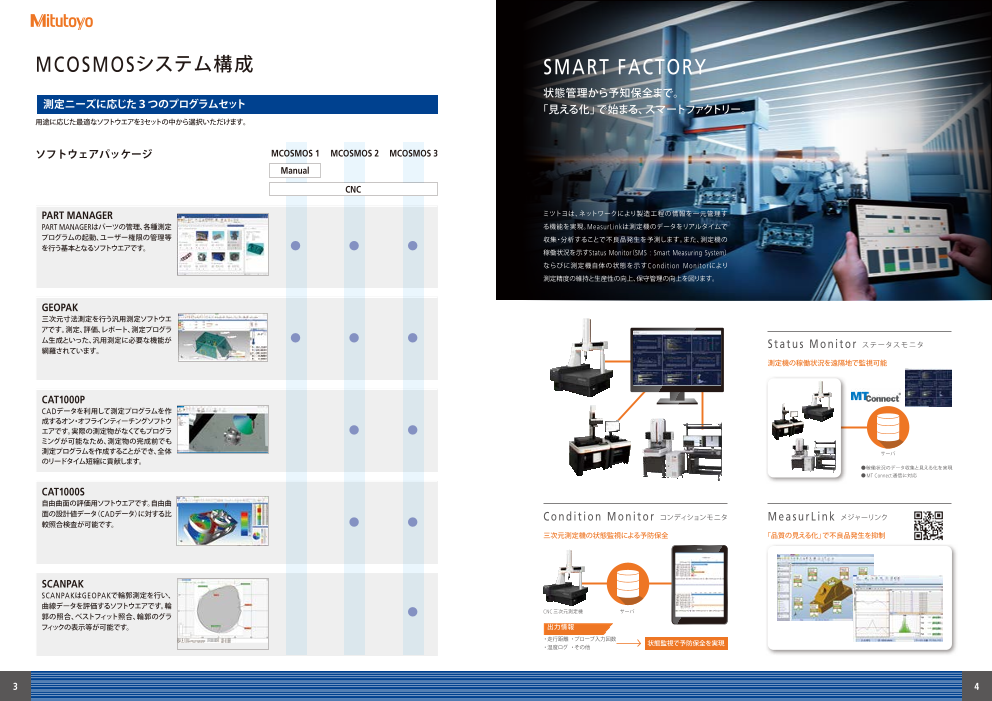

MCOSMOSシステム構成 SMART FACTORY 状態管理から予知保全まで。 測定ニーズに応じた３つのプログラムセット 「見える化」で始まる、スマートファクトリー。 用途に応じた最適なソフトウエアを3セットの中から選択いただけます。 ソフトウェアパッケージ MCOSMOS 1 MCOSMOS 2 MCOSMOS 3 Manual CNC PART MANAGER ミツトヨは、ネットワークにより製造工程の情報を一元管理す PART MANAGERはパーツの管理、各種測定 る機能を実現。MeasurL inkは測定機のデータをリアルタイムで プログラムの起動、ユーザー権限の管理等 収集・分析することで不良品発生を予測します。また、測定機の を行う基本となるソフトウエアです。 稼働状況を示すStatus Monito（r SMS : Smart Measuring System） ならびに測定機自体の状態を示すCond i t i on Mon i to rにより 測定精度の維持と生産性の向上、保守管理の向上を図ります。 GEOPAK 三次元寸法測定を行う汎用測定ソフトウエ アです。測定、評価、レポート、測定プログラ ム生成といった、汎用測定に必要な機能が S t a t u s M o n i t o r ステータスモニタ 網羅されています。 測定機の稼働状況を遠隔地で監視可能 CAT1000P CADデータを利用して測定プログラムを作 成するオン・オフラインティーチングソフトウ エアです。実際の測定物がなくてもプログラ ミングが可能なため、測定物の完成前でも 測定プログラムを作成することができ、全体 サーバ のリードタイム短縮に貢献します。 ● 稼働状況のデータ収集と見える化を実現 ● MT Connect通信に対応 CAT1000S 自由曲面の評価用ソフトウエアです。自由曲 面の設計値データ（CADデータ）に対する比 C o n d i t i o n M o n i t o r コンディションモニタ M e a s u r L i n k メジャーリンク 較照合検査が可能です。 三次元測定機の状態監視による予防保全 「品質の見える化」で不良品発生を抑制 SCANPAK SCANPAKはGEOPAKで輪郭測定を行い、 曲線データを評価するソフトウエアです。輪 CNC三次元測定機 サーバ 郭の照合、ベストフィット照合、輪郭のグラ フィックの表示等が可能です。 出力情報 ・走行距離・プローブ入力回数 ・温度ログ ・その他 状態監視で予防保全を実現 3 4

PartManager/GEOPAK PartManager/GEOPAK 使い易いユーザインターフェース 一目でわかるイラスト付きのパーツ管理、リボンスタイルによる 各種メニューへのクイックアクセスなど、Windowsの操作感を そのままに測定オペレーションが可能です。 動画はこちら▶ グラフィック表示 測定した各種要素は、3Dのグラフィック形式で表示されます。 各種要素の幾何公差評価では、カラー分布として偏差の傾向を 簡易的に可視化できます。 動画はこちら▶ 豊富なレポート 充実したレポートテンプレートが標準付属されています。 GD＆Tアイコン、偏差のグラフィック表示などに対応しています。 また、航空宇宙産業における品質マネージメント規格AS 9102 （SJAC9102）に準拠した検査レポートにも対応しています。 5 6

CAT1000P/CAT1000S CAT1000P/CAT1000S 3DCADを活用した測定プログラム作成（CAT1000P） 3DのC A Dデータを読み込み、G E O PA Kの測定プログラムを生 成するソフトウェアです。 3DのC A Dデータを活用した高度な干渉チェック、プローブ姿 勢の自動交換、シミュレーションなどが可能です。 CAT1000Pを活用すれば、高効率な測定プログラムをより短時間 で生成できます。 動画はこちら▶ 3D誤差照合（CAT1000S） 3D-CADデータを読み込み、3D設計値倣い・4軸設計値倣い・2D 自律倣い（多段面）などで取得した測定データと3D照合を行い、 誤差量を計算するソフトウエアです。 FixtureBuilder ワークCADから半自動でクランピング治具※の構成を作成する 機能です。 必要なパーツ種類とクランプ位置をイラスト付きのレポートとし て出力できますので、治具情報の共有にも大変便利です。 治具情報を追加したモデルデータを使い、より効果的な干渉 チェックやシミュレーションができます。 CAT1000P、CAT1000Sどちらにも標準で付属 しています。 ※ミツトヨ製のクランピングツールEco-fixにのみ対応。 動画はこちら▶ 7 8

SCANPAK SCANPAK 設計値倣い 設計値と実ワークの形状に大きな誤差があっても、アクティブ な本体制御で高速かつ高精度に3D形状のスキャニング測定 が可能です。 動画はこちら▶ 自律倣い 設計値がなくても開始点、終了点、スキャニング方向など、必要 最小限の情報を入力するだけで、誰でも簡単に2D形状の輪郭 開始点 終了点 データを取得できます。 動画はこちら▶ 2D誤差照合 2つの輪郭データの照合を行い、誤差量を計算できます。 公差幅の条件は、輪郭の区画毎に設定を変更できます。 9 10

オプションソフトウェア GEARPAK Express 歯車測定の効率と信頼性を向上させます。 三次元測定機用自動測定プログラム生成ソフトウェア MiCAT Planner 直感的な操作性 MCOSMOS用測定プログラムを自動生成します。 ・ 入力した歯車諸元から3Dモデルが作成されるため、想定した通りに測定されるかを 視覚的にわかりやすく確認できます。 ・ 自動測定プログラム生成と測定ガイダンス表示により、座標系設定がすばやく、簡単 にできます。 測定プログラム作成時間、驚愕の短縮化を実現 3DCADモデルのPM（I 公差情報）を利用して、最適な測定プログラムを 高速倣い測定 自動生成します。PMIがない場合でも、MiCAT Planner上で新たにPMIを ・“4軸設計値倣い”※1により、更なる高速スキャニングが可能となります。従来比で最 加えることができます。 大50%※2の測定時間を短縮できます。 ※1：ロータリーテーブル（オプション）が必要です。 ※2：歯車サイズや要求精度により変わる可能性があります。 　　　　　　　　　　　　　　　　　　　　動画はこちら▶ すばやいフィードバック 無駄のない測定で作業効率UP ・測定結果・公差判定がリアルタイム表示されるため、早期の異常発見が可能です。 MiCAT Plannerが無駄のない測定経路や最適なプローブ姿勢を判断 ・ 三次元測定機で歯車評価を行えば、段取り替えなしで、寸法測定や幾何公差評価も行 し、測定時間が最短になる測定プログラムを作成します。 えます。 GEARPAK-Worm 測定品質の維持・向上・継承 サンプリング方法例：タッチ測定 サンプリング方法例：スキャニング測定 ウォームギヤの歯形形状、歯すじ形状等を評価します。 測定ルールの設定が可能なため、測定プログラム作成者ごとの測定品 質のばらつきを防ぐことができます。また、測定ノウハウを蓄積して、 測定品質の維持・向上・継承に貢献します。 歯車の諸元データから簡易的にパートプログラムを生成 諸元および測定方法を指示することで測定プログラムを自動生成します。ティーチン グ不要のため効率的に測定が行えます。 不足しているプローブ姿勢の提案機能 MiCAT Plannerは、新たなツールを生成することができます。つまり、要 各種規格に対応し、自動的に公差設定が可能 素の測定可能性を高める新たなプローブ姿勢が生成できます。 各種歯車規格に対応し、諸元と規格の種類、等級を指示するだけで公差が設定可能 ※）新たなツールの生成は、PH9 および PH10 プローブヘッドでサポートされます。 です。（サポート規格：DIN 3974-1、AGMA 2111-A98） 公差のキー入力、編集も可能ですので任意の公差での評価も行えます。 歯車計測評価ソフトウェア GEARPAKシリーズ GEARPAK-Bevel/Hypoid ベベルギヤ、ハイポイドギヤの歯面形状、ピッチ誤差等を評価します。 歯車や歯切りの諸元データから簡易的に測定プログラムを生成 諸元および測定方法を指示することで測定プログラムを自動生成します。 ティーチング不要のため効率的に測定が行えます。 独自アルゴリズムにより、修正歯切り諸元を算出 歯切り盤で使用した歯切り諸元（初期値）と三次元測定機で得た測定結果か ら良好な歯当たりを示す諸元（推定値）を算出できます。 グリーソン社製歯切り盤により製造された歯車に対応 結果作図 Formate法やHelixform法によるリングギアおよびピニオンギアに対応。 11 12

※使用するには、SCANPAKが必須となります。 FORMTRACEPAK-AP VISIONPAK-PRO 2次元断面曲線を解析するソフトウェアです。 CNC三次元測定機用画像測定ソフトウェアです。 形状解析 CNC三次元測定機での画像測定を可能とする画像プローブ QVP用ソフ ・任意の範囲をマウスで指定し、各種演算を行うことができます。 トウェアです。 ・測定図面や測定条件、測定結果、コメント等を自由にレイアウトして 画像測定機で培った高度なアルゴリズムにより正確なエッジ検出を高 報告書として印刷することができます。 速かつ自動で行うことができ、幅広い画像フィルタ機能によりバリやほ こりなどの異常点を回避することでより正確な非接触測定が可能です。 ROUNDPAK-CMM MeasureReport GEOPAKで測定・収集したデータを変換し、自由な書式の検査表を作成するソフトウェアです。 真円度・円筒形状をより詳細に解析するだけでなく、 ビジュアル表現にも優れたソフトウェアです。 データ単位やワーク単位での公差判定、項目単位での平均、最大、最 小、範囲の演算ができます。 GEOPAKからROUNDPAK-CMMへ出力可能な要素 別々の測定結果を結合して1枚の検査表を作成できます。 線／円／円筒／面 最大6ファイルの結合が可能です。 測定結果ファイル ※使用するには、スキャニングプローグが必須となります。 結合可能な項目数は最大で200項目、ワーク数は最大で10,000ワークです。 ファイル変換 検査表作成 図形（部品図）や文章（作業指示）を付加できます。 最大10種類の図形や文章を付加できます。 検査表サンプル BMP形式のファイルをサポートしています。 本ソフトウェアの他に、 検査表作成のマクロ（動作）設定が可能です。 Microsoft-Excelが 自動印刷、自動終了、書式指定、演算指定など、事前にマクロ設定しておけ 必要です。 SURFPAK-SP ば、操作を大幅に短縮することができます。 表面粗さ解析を行うソフトウェアです。 CNC三次元測定機用粗さプローブ「SURFTEST PROBE」専用のソフト ウェアです。 MeasurLink ISO、JIS、ANSI、VDAなどの規格に準拠した表面粗さの解析が可能 です。MCOSMOSと連携することで、寸法測定と表面粗さ測定を全 測定機器の統計処理、工程管理を行うソフトウェアです。三次元測定機だけでなく、 自動で行うことができます。 様々な測定機からの情報を管理できます 測定結果から様々な統計演算処理を行うことができます。 また、リアルタイムに管理図を表示することによって、将来 的に発生する可能性のある不良（刃具の摩耗や破損等）を 早期に発見することができます。これによって、効果的な対策 MAFIS Express （切り込み量や加工条件の変更等）を施すことが可能です。 更に、本ソフトウェアを端末として、上位ネットワーク環境へ ブレード・ブリスクの測定プログラム生成・測定・解析が可能です。 の接続による集中管理等のシステム構築も可能です。 Pure DMISPAK ソフトウェア安心サービス ソフトウェア安心サービス3つのメリット 外部システムで生成されたDMISファイルをGEOPAK用のASCII形式測定プログラムに変換します。 メリット 三次元測定機を新規購入、または、既設三次元測定機のデータ処理装置を更新された 1 最新版のソフトウェアが お客様は、ご登録をおすすめします。 ダウンロード可能 納入日から1年間は無償で 最新の機能を使い続けることができます。 簡単 DMISファイル MCOSMOS 本サービスをご利用いただけます！！ メリット ダウンロード 読込み 測定の ニュースレター配信 ＆ ※2年目からは有償契約となります。 ノウハウを知りたい CADシステム Pure DMISPAK GEOPAK 2 お役立ち情報を定期的に配信します。 インストール ASCII・GEOPAK コンバーター 測定 DMIS → ASCII変換DMISファイル パーツリストへ登録 GEOPAKパートプログラム メリット ASCII 形式パートプログラムへ変換 購入後も最新の ASCIIファイル 機能を使い続けたい 3 技術サポート バージョンアップを 保存 予算化したい 加入者専用お問い合わせサイトを開設。 技術者によるサポートを行います。 13 14
