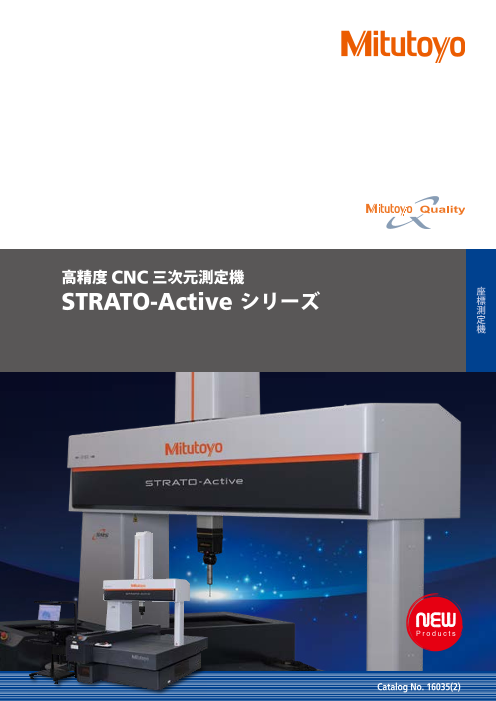

高精度CNC三次元測定機 STRATO-Activeシリーズ

高精度 CNC三次元測定機 座 標 STRATO-Active シリーズ 測 定 機 Catalog No. 16035

• 最大許容長さ測定誤差 E0,MPE＝1.2+3L /1000 µmの高精度を実現 • 中型ワークの測定に適したサイズをラインアップ • リアルタイム温度補正機能を標準搭載 本体仕様 Cost- 機種 STRATO-Active 776 STRATO-Active 7106 STRATO-Active 9106 STRATO-Active 9166 X 700 mm 900 mm effective 測定範囲 Y 700 mm 1000 mm 1600 mm Z 600 mm 案内方式 各軸ともエアベアリング High High CNC MODE 移動速度 各軸最大300 mm/s（最大合成速度 519 mm/s） performance Accuracy （キーセレクタスイッチ：AUTO） 測定速度 1~3 mm/s CNC MODE 移動速度 各軸最大138 mm/s（最大合成速度 239 mm/s） 駆動速度 （キーセレクタスイッチ：MANUAL） 測定速度 1~3 mm/s 移動速度 0~80 mm/s J/S MODE 測定速度 0~3 mm/s 微動速度 0~0.05 mm/s 駆動加速度 各軸 1333 mm/s2（最大合成加速度 2309 mm/s2） 測長方式 リニアエンコーダ 最小表示量 0.00005 mm 材質 はんれい岩 測定テーブル 大きさ（載物面） 876 mm × 1420 mm 876 mm × 1720 mm 1076 mm × 1720 mm 1076mm × 2320mm 測定物固定方法 M8×1.25 最大高さ 800 mm 測定物 最大質量 800 kg 1000 kg 1200 kg 1500 kg 高さ 2730 mm 本体主要寸法 幅 1465 mm 1665 mm 奥行き 1700 mm 2000 mm 2740 mm 機械の質量（設置台、コントローラ含む／ワーク含まず） 1900 kg 2150 kg 2350 kg 3050 kg 電圧、周波数 AC100 - 120 / 200 - 240 V，50/60 Hz 電源 標準 PH10MQ+SP25M 最大 0.47 kW, 平均 0.19 kW 消費電力 フルオプション 最大 1.5 kW 精度仕様 単位 : µm Applications 項目 記号 規格 SP25M E0,MPE 1.2+3L/1000 最大許容長さ測定誤差 高精度な部品を効果的に測定できます。 E ISO 10360-2: 2009 150,MPE ( JIS B 7440-2: 2013) 1.2+3L/1000 最大許容繰り返し範囲 R0,MPL 1.2 自動車業界 半導体業界 医療業界 最大許容球面スキャニング形状誤差 P Form.Sph.Scan:PP:Tact,MPE 2.0 最大許容スキャニング検査時間 τ ISO 10360-5: 2020 EV,FCV向けドライブユニット 半導体製造装置 手術用ロボットシステム Sph.Scan:PP:Tact,MPL ( JIS B 7440-5: 2022) 45 s 最大許容シングルスタイラス形状誤差 P Form.Sph.1×25:SS:Tact,MPE 1.2 *精度仕様は標準測定子による。SP25M： ø4 × 50 mm 任意測定長さ（ 単位）：mm 精度保証温度環境 温度範囲 18～22°C 温度変化 1時間あたり1.0℃ 24時間あたり2.0℃ 温度勾配 1 mあたり1.0℃（高さ･水平ともに） 2 3
