ショップフロア型 CNC三次元測定機 MiSTARシリーズ

ショップフロア型 CNC三次元測定機 座 標 測 MiSTAR シリーズ 定 機 Catalog No.16028(8)

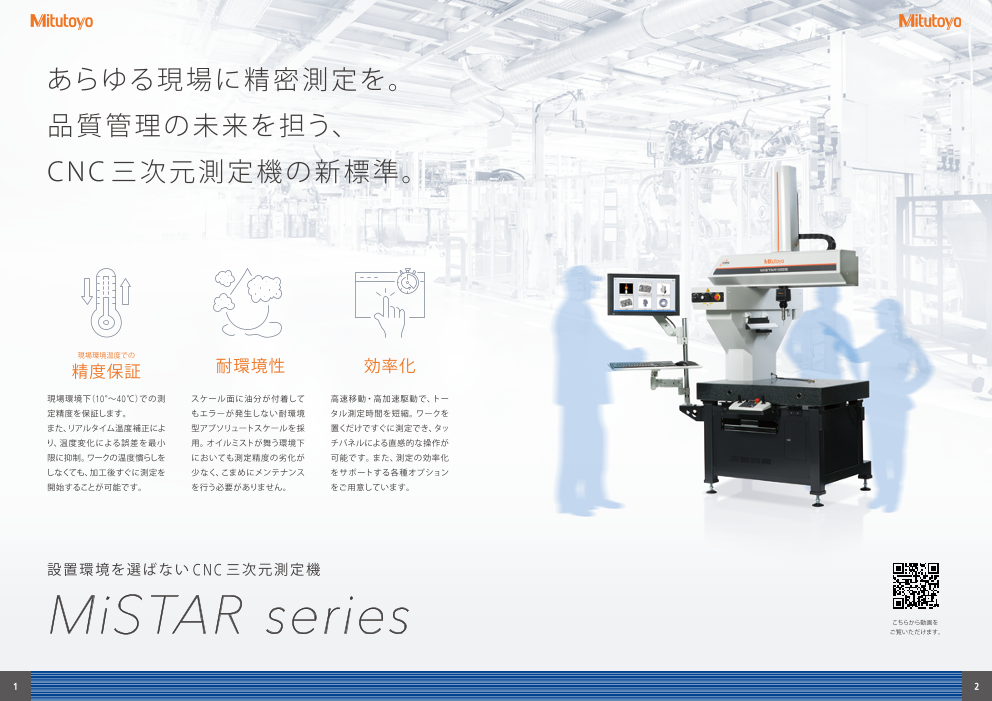

あらゆる現場に精密測定を。 品質管理の未来を担う、 CNC三次元測定機の新標準。 現場環境温度での 精度保証 耐環境性 効率化 現場環境下（10°～40℃）での測 スケール面に油分が付着して 高速移動・高加速駆動で、トー 定精度を保証します。 もエラーが発生しない耐環境 タル測定時間を短縮。ワークを また、リアルタイム温度補正によ 型アブソリュートスケールを採 置くだけですぐに測定でき、タッ り、温度変化による誤差を最小 用。オイルミストが舞う環境下 チパネルによる直感的な操作が 限に抑制。ワークの温度慣らしを においても測定精度の劣化が 可能です。また、測定の効率化 しなくても、加工後すぐに測定を 少なく、こまめにメンテナンス をサポートする各種オプション 開始することが可能です。 を行う必要がありません。 をご用意しています。 設置環境を選ばない C N C三次元測定機 MiSTAR series こちらから動画を ご覧いただけます。 1 2

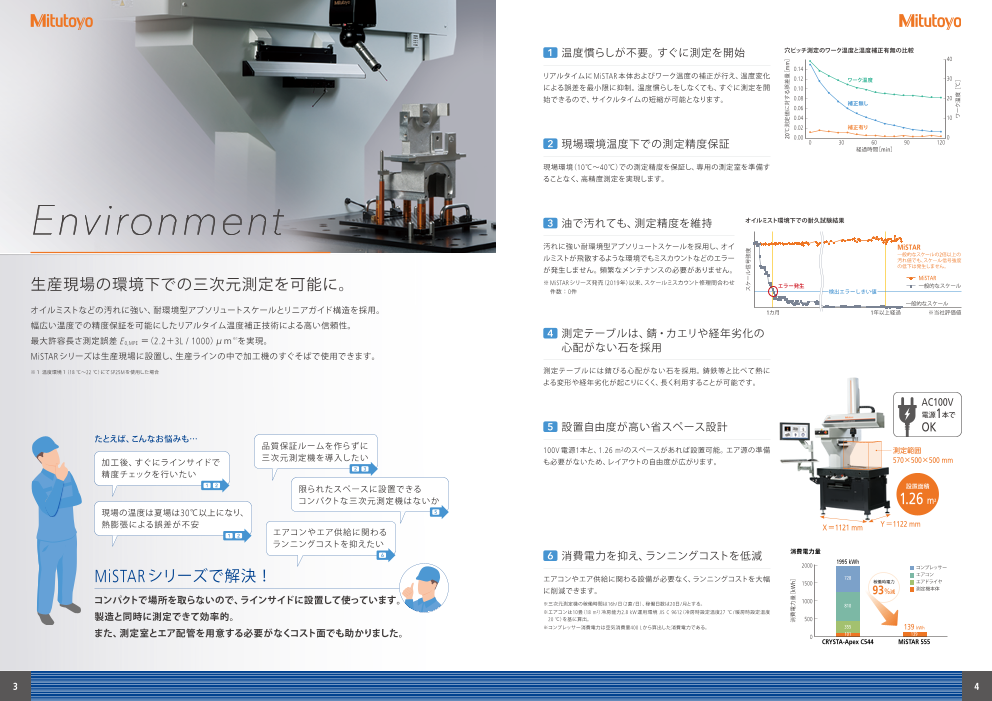

1 温度慣らしが不要。すぐに測定を開始 穴ピッチ測定のワーク温度と温度補正有無の比較 40 0.14 リアルタイムにMiSTAR本体およびワーク温度の補正が行え、温度変化 0.12 ワーク温度 30 による誤差を最小限に抑制。温度慣らしをしなくても、すぐに測定を開 0.10 始できるので、サイクルタイムの短縮が可能となります。 0.08 20 補正無し 0.06 0.04 10 0.02 補正有り 0.00 0 2 現場環境温度下での測定精度保証 0 30 60 90 120 経過時間［min］ 現場環境（10℃～40℃）での測定精度を保証し、専用の測定室を準備す ることなく、高精度測定を実現します。 Environment 3 油で汚れても、測定精度を維持 オイルミスト環境下での耐久試験結果 汚れに強い耐環境型アブソリュートスケールを採用し、オイ MiSTAR ルミストが飛散するような環境でもミスカウントなどのエラー 一般的なスケールの2倍以上の 汚れ値でも、スケール信号強度 が発生しません。頻繁なメンテナンスの必要がありません。 の低下は発生しません。 生産現場の環境下での三次元測定を可能に。 MiSTAR ※ MiSTARシリーズ発売（2019年）以来、スケールミスカウント修理問合わせ エラー発生 一般的なスケール 件数：0件 検出エラーしきい値 一般的なスケール オイルミストなどの汚れに強い、耐環境型アブソリュートスケールとリニアガイド構造を採用。 1カ月 1年以上経過 ※当社評価値 幅広い温度での精度保証を可能にしたリアルタイム温度補正技術による高い信頼性。 4 最大許容長さ測定誤差 測定テーブルは、錆・カエリや経年劣化の E 0,MPE ＝（2.2＋3L / 1000）μｍ※1を実現。 心配がない石を採用 MiSTARシリーズは生産現場に設置し、生産ラインの中で加工機のすぐそばで使用できます。 ※１ 温度環境１（18 ℃～22 ℃）にてSP25Mを使用した場合 測定テーブルには錆びる心配がない石を採用。鋳鉄等と比べて熱に よる変形や経年劣化が起こりにくく、長く利用することが可能です。 AC100V 電源1本で 5 設置自由度が高い省スペース設計 OK たとえば、こんなお悩みも… 品質保証ルームを作らずに 100V電源1本と、1.26 m2のスペースがあれば設置可能。エア源の準備 測定範囲 加工後、すぐにラインサイドで 三次元測定機を導入したい も必要がないため、レイアウトの自由度が広がります。 570×500×500 mm 2 3 精度チェックを行いたい 1 2 限られたスペースに設置できる 設置面積 コンパクトな三次元測定機はないか 1.26 m² 現場の温度は夏場は30℃以上になり、 5 熱膨張による誤差が不安 X＝1121 mm Y＝1122 mm 1 2 エアコンやエア供給に関わる ランニングコストを抑えたい 6 6 消費電力を抑え、ランニングコストを低減 消費電力量 1995 kWh 2000 コンプレッサー MiSTARシリーズで解決！ エアコンやエア供給に関わる設備が必要なく、ランニングコストを大幅 エアコン 728 1500 稼働時電力 エアドライヤ に削減できます。 93%減 測定機本体 コンパクトで場所を取らないので、ラインサイドに設置して使っています。 ※ 三次元測定機の稼働時間は16h/日（2直 /日）、稼働日数は20日 /月とする。 1000 810 製造と同時に測定できて効率的。 ※ エアコンは10畳（18 m2）冷房能力2.8 kW運用環境 JIS C 9612（冷房時設定温度27 ℃ /暖房時設定温度 20 ℃）を基に算出。 500 ※ コンプレッサー消費電力は空気消費量400 Lから算出した消費電力である。 355 また、測定室とエア配管を用意する必要がなくコスト面でも助かりました。 139 kWh 0 101 139 CRYSTA-Apex C544 MiSTAR 555 3 4 スケール信号強度 20℃測定値に対する誤差量［mm］ 消費電力量［kWh］ ワーク温度［ ℃］

1 さまざまな方向からワークへアプローチが可能 3面オープン構造により、レイアウトの自由度が高く、さまざまな方向 からのワークセットやワークへのアプローチが可能です。 また、工作機械や搬送用ロボットなどの周辺機器との連携も容易 です。MiSTARと協働ロボット、ワークストッカを組み合わせた へのレトロフィットも可能です。 Usability 2 誰でも簡単に測定できるワンタッチ操作 シンプルかつ直感的に操作が行えるQuick Launcherを標準搭載。 ワークを置いてアイコンを押すだけで測定が可能です。 不慣れな方でも簡単に操作が行え、作業者を選びません。 オペレーターの作業負荷低減による生産性向上。 片持ち構造により、三面オープンを実現。 門型構造と比較して測定テーブル上へのワークセットやアプローチの自由度向上と 作業性の良さを実感でき、生産性向上が図れます。 ポンとおいてパッと測れる 直感的な画面 作業者を選ばない簡単起動 3 原点復帰不要ですぐに測定 自社製の耐環境型アブソリュートスケールを採用。 たとえば、こんなお悩みも… システムの電源を切った後の再電源投入時、従来のホームポジション移動をすることなく、 スケールの絶対位置情報を読み取り、その時のプローブの位置から測定を開始することができます。 測定ステージへのアプローチがしにくく、 作業者が限られている。 設置場所が限られる 簡単に誰でも測定できないだろうか 1 2 4 4 どんなワークも簡単に固定できるクランピングツールをご用意（オプション） 量産が始まったら、 加工機を止めているから、 自動化できるだろうか 測定物がたくさんある。 すぐに測定したい 面倒なワークの固定や測定テーブルへのセットなどの手間から解放される 1 少しでも効率をあげたい 3 フレキシブルなクランピングツールを用意。 2 作業者の技量に左右されることなく、誰でもすぐに測定が行えます。 MiSTARシリーズで解決！ 色々な方向からアプローチできるし、 詳しくはこちらから パレットレシーバ 操作も簡単で測定にかかる時間がグッと短縮できました。 ご確認ください。 クランピングツール 5 6

Per formance 設計値倣いによる高速スキャニングで測定効率向上 このようなお客様に最適 このようなお客様に最適 設計値倣い測定により、複雑形状のワークでも高速高精度スキャ 斜め穴を効率的に測定したい 測定ワークが限られている ニング測定が行えるため、測定効率が大幅に向上します。 モータライズ・プローブヘッド PH10MQ 固定式プローブヘッド PH6M こちらから動画を ご覧いただけます。 プローブ姿勢を自動で制御できるプローブヘッド。スキャニ 下向きのみの固定式ヘッド。スキャニングプローブ SP25Mと ングプローブ SP25Mやタッチプローブ TP200を装着でき、複 タッチプローブ TP200の選択が可能です。プローブ姿勢変更 雑なワーク測定の効率化に有効です。 の必要がないワークの測定に適しています。 高速移動・高加速駆動でトータルタイムを削減 最大駆動速度606 mm/s、最大駆動加速度2695 mm/s²を実現。 駆動速度・加速度比較 高速で測定ポイントから次の測定ポイントへ移動し、トータル測 600 MiSTAR 555 CRYSTA-Apex Sシリーズ 定時間の短縮を実現します。 500 400 300 200 12% このようなお客様に最適 このようなお客様に最適 短縮 100 複雑な形状のワークが多い 回転体を効率的に測定したい 0.73s 0.83s 0 0.00 0.10 0.20 0.30 0.40 0.50 0.60 0.70 0.80 0.90 1.00 経過時間［sec］ 5軸制御タッチトリガーシステム PH20 ロータリーテーブル MRT240システム あらゆる角度に位置決めでき、傾斜面の 歯車、円筒カム、インペラ等、回転体の測定物を効率的に測 測定や間口が狭く奥が広い穴の測定も可 定します。スキャニングプローブと併用することで同期倣い 自律倣いによりCADデータがない未知形状でもすぐに測定可能 能です。ヘッドが高速回転し、高精度を 測定にも対応。多種多様な輪郭形状測定が可能です。 維持しつつ高速測定を実現します。 こちらから動画を CADデータがなくても、自律倣いを使え ご覧いただけます。 ばすぐに輪郭形状測定が開始できます。 操作は簡単で、開始点・終了点・測定 開始点 終了点 の向きの3ステップのみです。どの方向 にどちら回りで測定するのかも分かりや すくガイダンス表示されます。取得した B軸 輪郭データからコーナー Rなどの様々な 寸法解析も可能です。 A軸 7 8 移動距離［mm］

現場向け歯車測定機 MiSTAR GEAR System Sof tware 歯車評価と寸法測定、幾何公差評価の機能を併せ持つため、段取り替えを要さず、 測定効率の大幅な向上を実現します。 歯車評価と寸法形状評価の一括測定で段取り替え不要 機能と操作性を両立したアプリケーションソフトウェア。 例えば eAxle用ギヤの場合は高トルクの負荷がかかるため破損しないよう歯元の評価が重要と なります。 測定プログラムの自動生成や歯車解析、CADを使用した評価など MiSTAR GEAR Systemは、1台で歯車・寸法・歯元形状のすべてを段取り替えなしに測定ができ 豊富なアプリケーションソフトウェアをラインナップ。 ますので大幅な測定時間短縮と測定工数削減が図れます。 簡単な測定から複雑な測定までお客様のあらゆる測定課題を解決します。 歯車試験機 輪郭測定機 輪郭測定機 CMM 従来検査フロー 段取 ギヤ 段取 歯元［左側］ 段取 歯元［右側］ 段取 寸法・ 幾何公差 三次元測定機用 自動測定プログラム生成ソフトウェア MiCAT Planner（マイキャット プランナー） スキルレスで測定プログラムを生成。 測定箇所ごとに測定機を変更、 MiSTAR GEAR Systemは段取り替え不要 全自動で測定でき ３D CAD モデルから測定プログラムを自動 検査の品質と効率を大幅に向上します。 MiSTAR 測定時間が大幅短縮 段取 ギヤ、歯元［左側/右側］、寸法・幾何公差 GEAR System 生成。誰でも簡単に高品質な測定プログラ ムを生成できます。三次元測定機の稼働率 専門知識不要で簡単 を大幅に向上させ、測定業務の大幅な効率 こちらから動画を 高度なスキルや豊富な知識・経験は不要。直感的操作で 化が可能です。 ご覧いただけます。 1 誰でも容易に、測定プログラムを生成できます。 直感的な操作性 4軸設計値倣いによる高速スキャニングを実現 工数削減・稼働率向上 ● 入 力した歯車諸元から3Dモデルが作成されるため、想定した通 「4軸設計値倣い」※1により、更なる高速スキャニングが可能となりま 2 りに測定されるかを視覚的にわかりやすく確認できます。 す。従来比で最大50%※2の測定時間を短縮できます。 測定プログラムの作成時間を大幅に削減。検査・生産フロー ● 自 動測定プログラム生成と測定ガイダンス表示により、座標系設 さらに “歯形一括スキャニング” によりノンストップで全歯形、ピッ の工数の短縮、稼働率の向上に貢献します。 定がすばやく、簡単にできます。 チ、歯先、歯底の測定評価が行えるため、測定効率が向上します。 ● 測 定結果・公差判定がリアルタイムに表示されるため、早期の異 ※1 ロータリーテーブル（オプション）が必要です。 3 高品質な測定プログラム ※2 歯車サイズや要求精度により変わる可能性があります。 常発見が可能です。 全体の測定項目を考慮した最適な測定手順を組むことがで き、担当者ごとの測定品質のばらつきを解消します。 三次元測定機用 データ処理ソフトウェア MCOSMOS（エムコスモス） Windows 上で動作する、三次元測定機用 のデータ処理プログラムファミリーです。 オプションソフトウェアのラインナップが豊 富で、さまざまなプローブに対応しており、 MiSTAR GEAR System基本構成 あらゆるワークの全自動測定が可能です。 ショップフロア型CNC三次元測定機 MiSTARシリーズ ロータリーテーブル MRT240、MRT320 オートスタイラスチェンジャー FCR25 詳しくはこちらから ご確認ください。 三次元測定機用データ処理装置 MCOSMOS 歯車計測・評価用ソフトウェア GEARPAK Express 上記以外も各種ソフトウェアをご用意しています。詳細は、MCOSMOS（№16008）カタログをご覧ください。 プローブシステム PH10MQ、SP25M 9 10

計測省力化パッケージ MiSTARと協働ロボット、ワークストッカを組み合わせた自動化標準パッケージです。 自社でロボットのセットアップやプログラムの用意をする必要がなく、容易に自動化システムを導入できます。 導入前の課題 プログラムA 納入済みMiSTARへのレトロフィットも可能です。 プログラムB プログラムC ロボットハンド 二次元コードリーダー 測定作業者の不足 作業者がつきっきり 稼働率を上げたい ポカミスのリスク 測定毎の準備が大変 ロボットハンド MiSTAR ワーク重量：MAX 5kg 協働ロボット が、こうした課題を解決！ FANUC CRX-10iA 無人測定可能！ 導入可能コスト削減（標準仕様品） 短期間でシステム立上げ可能！ シグナルタワー 専門スキル不要！ パレット利用で、専用設計不要 多品種測定では作業効率が大幅に向上 測定したいワーク：16個8種（多品種）を想定した場合 8：00 12：00 17：00 測定機稼働時間 ４時間/日 MiSTARシリーズ 段取 測定 段取 測定 段取 測定 段取 測定 段取 測定 段取 測定 作業者工数 ４時間/日 測定は無人運転のリスク小 8：00 12：00 17：00 20：00 ワークストッカ/パレット 段取 自動測定 自動測定 自動測定 段 段 段 段 取 取 取 取 測定機稼働時間１２時間/日 測定ワークに応じてパレットを選択 測定を続けながら準備が可能。パレット上のワークの脱着のみなので短時間作業 作業者工数 １時間/日 ワークストッカ操作部 MiSTAR単体システムに対して 測定機稼働率 約３倍 作業者工数 約１/４ 載せて パレット □150mm パレット □150mm用棚(6枚設置) 簡単作業 PC操作不要！ ワークを載せてボタンを押すだけ！ ボタンを押す 自動測定を続けながら次の測定準備が行え、業務を効率化。 測定結果表示灯 SETボタン 緑点灯：全測定項目OK 青点灯：測定順番待ち 夜間測定も可能なので、三次元測定機の稼働時間を延ばすことも可能です。 赤点灯：測定項目いずれかNG 青点滅：測定中 赤点滅： 二次元バーコード 消　灯： 測定終了/ MiSTAR単体システムと比較して測定機稼働率が約3倍、作業者工数が約1/4になります。 パレット □250mm パレット □250mm用棚(4枚設置) 読み取りエラー SETボタン操作待ち また、ワークを載せてボタンを押すだけの簡単作業。 こちらから動画を PC作業が必要なく、作業者の負荷軽減にもつながります。 ご覧いただけます。 11 12

Factory Automation Smar t Factory 自動化を容易に構築可能。 「見える化」により、スマートファクトリーを実現。 IO400を搭載し、外部制御機器と容易に接続することが可能です。 複数の三次元測定機をネットワーク上からリアルタイムに監視でき、 将来的に自動化を導入する際など、生産ラインやシステムの大幅な変更を行うことなく拡張できます。 稼働状況の把握や測定機器管理の手間を軽減することが可能です。 収集した測定機情報から予防保全を実施し、止まらないシステムを構築します。 将来への拡張性、外部設備との親和性 ロボット 測定機の稼働状況を監視・記録 操作盤 Status Monitor （ステータスモニター） 搬送装置 三次元測定機の稼働状態（待機、自動測定、 エラー発生など）を監視できます。またネット コントローラー 制御盤 端子台＊ ワークに接続された他の測定機も同時に監 ネットワーク AGV/AMR IO400＊ 視可能です。「稼働状況の見える化」によりム ダの削減、生産設備の稼働率向上に貢献し ます。 シグナルタワー PLC 状態監視による測定機の信頼性を維持 MiSTARシリーズ データ処理装置 MCOSMOS MCEIO* Monitoring Service ライトカーテン （モニタリングサービス） ※アルティメット契約または見える化サービスでのご提供となります。 ＊はオプションです。 各軸の走行距離、プローブのタッチ回数や測 定機の精度状態をクラウドに収集・蓄積し これまでお客様ごとに専用設計されていた、搬送装置やシグナルタワー、安全装置などの外部装置との接続を準標準化。 「状態の見える化」、予防保全による“止まら クラウド 制御装置に組み込む基板を追加するだけで、将来自動化・省人化の対応が必要になった場合でも、容易に接続できます。 ない設備”を実現します また納入後のマシンに対しても、あとから追加可能。各種メーカーの PLC通信にも対応しています。 Monitoring Service 出力情報 こちらから動画を ・走行距離 ・タッチ回数 状態監視で予防保全を実現 ご覧いただけます。 ・温度ログ ・エラーログ ・精度状態 など 実際のお客様の活用事例 工数減80％超えを実現した自動生産ライン構築！ その背景には…。 計測データの収集・解析による工程管理 長崎県島原市 株式会社公精プラント様 MeasurLink 複合旋盤を使って各種産業装置向けの高精度部品を製造して （メジャーリンク） おり、特に半導体製造装置メーカーから高い評価を受けている 株式会社公精プラント様。同社が受注拡大に応えるために取り 計測データをリアルタイムに統計処理し、「品 組み、加工後の全数測定を実現したMiSTAR 555による自動化 詳しくはこちらから 質の見える化」を実現します。データログ機能、 事例をご紹介します。 ご確認ください。 測定機器管理機能、Gage R＆Rなど各種機能 により、品質管理の強化をサポートします。 ネットワーク 13 14
