三次元測定機フルラインアップ -セレクションガイド付き-

三次元測定機フルラインアップ 座 ─セレクションガイド付き─ 標 測 定 機 Catalog No.16033(3)

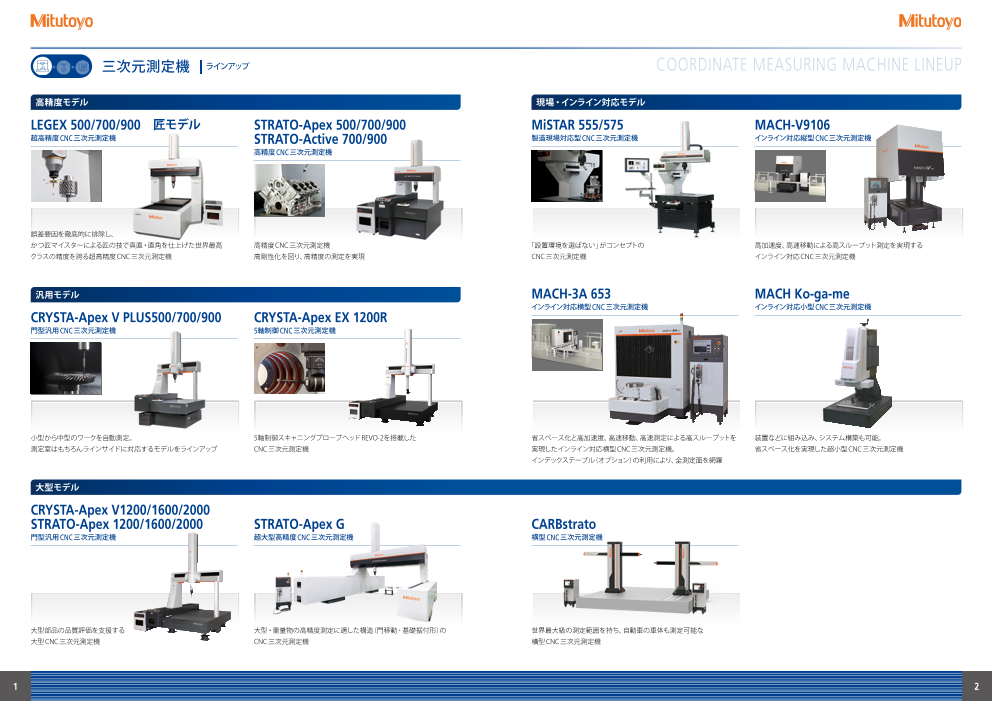

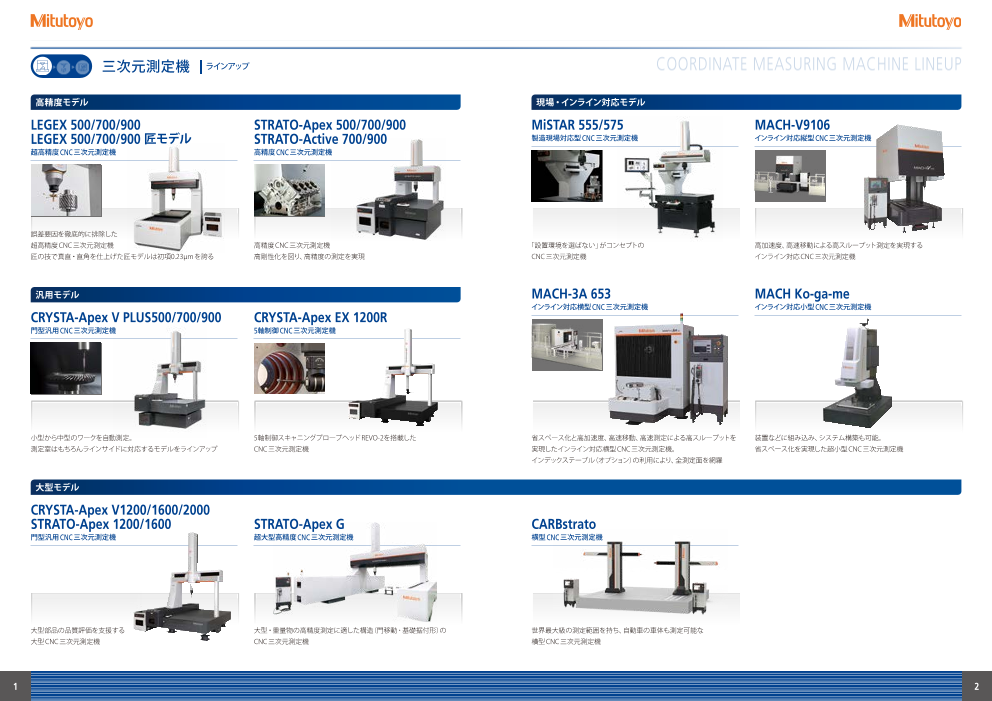

三次元測定機 ラインアップ COORDINATE MEASURING MACHINE LINEUP 高精度モデル 現場・インライン対応モデル LEGEX 500/700/900　匠モデル STRATO-Apex 500/700/900 MiSTAR 555/575 MACH-V9106 超高精度CNC三次元測定機 STRATO-Active 700/900 製造現場対応型CNC三次元測定機 インライン対応縦型CNC三次元測定機 高精度CNC三次元測定機 誤差要因を徹底的に排除し、 かつ匠マイスターによる匠の技で真直・直角を仕上げた世界最高 高精度 CNC 三次元測定機 「設置環境を選ばない」がコンセプトの 高加速度、高速移動による高スループット測定を実現する クラスの精度（初項0.23 μ m）を誇る超高精度 CNC 三次元測定機 高剛性化を図り、高精度の測定を実現 CNC 三次元測定機 インライン対応 CNC 三次元測定機 汎用モデル MACH-3A 653 MACH Ko-ga-me インライン対応横型CNC三次元測定機 インライン対応小型CNC三次元測定機 CRYSTA-Apex V500/700/900 CRYSTA-Apex EX 1200R 門型汎用CNC三次元測定機 5軸制御CNC三次元測定機 小型から中型のワークを自動測定。 5軸制御スキャニングプローブヘッドREVO-2を搭載した 省スペース化と高加速度、高速移動、高速測定による高スループットを 装置などに組み込み、システム構築も可能。 測定室はもちろんラインサイドに対応するモデルをラインアップ CNC 三次元測定機 実現したインライン対応横型 CNC 三次元測定機。 省スペース化を実現した超小型 CNC 三次元測定機 インデックステーブル（オプション）の利用により、全測定面を網羅 大型モデル CRYSTA-Apex V1200/1600/2000 STRATO-Apex 1200/1600/2000 STRATO-Apex G CARBstrato SpaceTrac 門型汎用CNC三次元測定機 超大型高精度CNC三次元測定機 横型CNC三次元測定機 大型構造物用三次元測定機 大型部品の品質評価を支援する 大型・重量物の高精度測定に適した構造（門移動 ･ 基礎据付形）の 世界最大級の測定範囲を持ち、自動車の車体も測定可能な 大型構造物の測定のほか、多軸ロボットや機器の軌跡測定も可能 大型 CNC 三次元測定機 CNC 三次元測定機 横型 CNC 三次元測定機 1 2

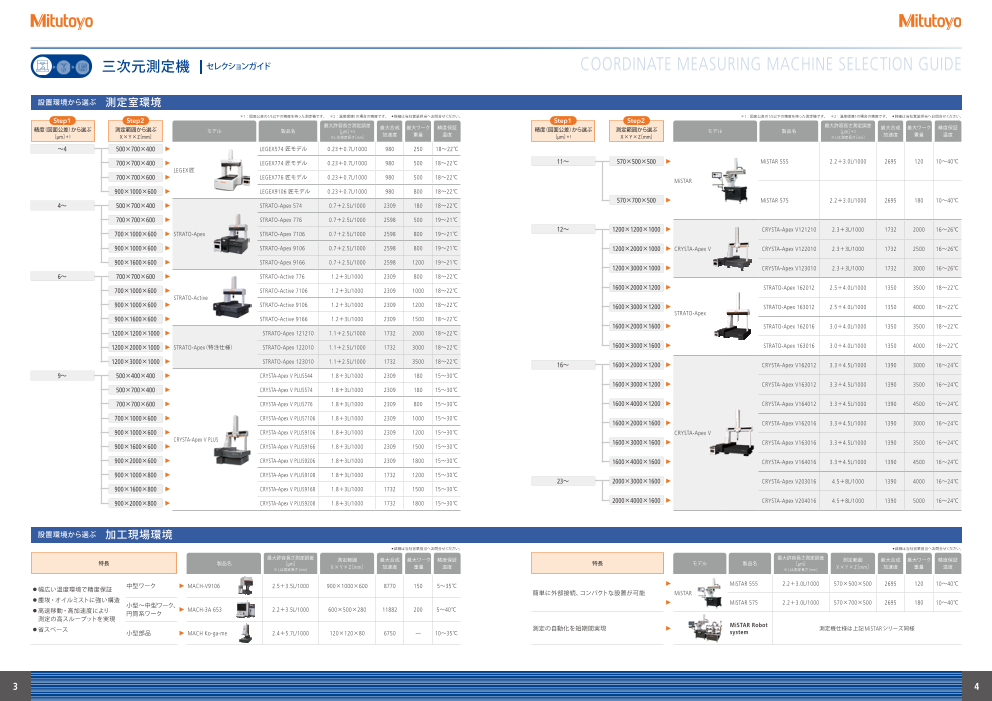

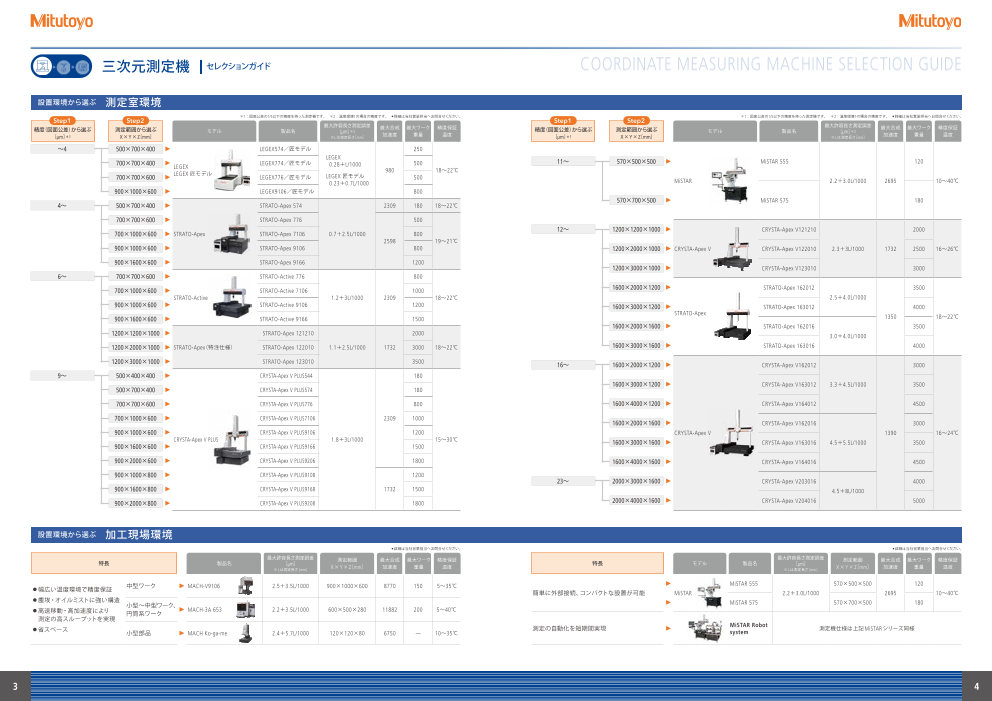

三次元測定機 セレクションガイド COORDINATE MEASURING MACHINE SELECTION GUIDE 設置環境から選ぶ 測定室環境 ＊1：図面公差の1/5以下の精度を持った測定機です。　＊2：温度環境1の場合の精度です。　● 詳細は当社営業担当へお問合せください。 ＊1：図面公差の1/5以下の精度を持った測定機です。　＊2：温度環境1の場合の精度です。　● 詳細は当社営業担当へお問合せください。 Step1 Step2 Step1 Step2 最大許容長さ測定誤差 最大許容長さ測定誤差 精度（図面公差）から選ぶ 測定範囲から選ぶ モデル 製品名 最大合成 ク ［ 最大ワー 精度保証 µm］＊2 精度（図面公差）から選ぶ 測定範囲から選ぶ モデル 製品名 最大合成 ［ 最大ワーク 精度保証 µm］＊2 ［µm］＊1 X×Y×Z［mm］ ※ Lは測定長さ［mm］ 加速度 重量 温度 ［µm］＊1 X×Y×Z［mm］ ※ Lは測定長さ［mm］ 加速度 重量 温度 ～4 500×700×400 LEGEX574 匠モデル 0.23＋0.7L/1000 980 250 18～22℃ 700×700×400 LEGEX774 匠モデル 0.23＋0.7L/1000 980 500 18～22℃ 11～ 570×500×500 MiSTAR 555 2.2＋3.0L/1000 2695 120 10～40℃ LEGEX匠 700×700×600 LEGEX776 匠モデル 0.23＋0.7L/1000 980 500 18～22℃ MiSTAR 900×1000×600 LEGEX9106 匠モデル 0.23＋0.7L/1000 980 800 18～22℃ 570×700×500 MiSTAR 575 2.2＋3.0L/1000 2695 180 10～40℃ 4～ 500×700×400 STRATO-Apex 574 0.7＋2.5L/1000 2309 180 18～22℃ 700×700×600 STRATO-Apex 776 0.7＋2.5L/1000 2598 500 19～21℃ 12～ 1200×1200×1000 CRYSTA-Apex V121210 2.3＋3L/1000 1732 2000 16～26℃ 700×1000×600 STRATO-Apex STRATO-Apex 7106 0.7＋2.5L/1000 2598 800 19～21℃ 900×1000×600 STRATO-Apex 9106 0.7＋2.5L/1000 2598 800 19～21℃ 1200×2000×1000 CRYSTA-Apex V CRYSTA-Apex V122010 2.3＋3L/1000 1732 2500 16～26℃ 900×1600×600 STRATO-Apex 9166 0.7＋2.5L/1000 2598 1200 19～21℃ 1200×3000×1000 CRYSTA-Apex V123010 2.3＋3L/1000 1732 3000 16～26℃ 6～ 700×700×600 STRATO-Active 776 1.2＋3L/1000 2309 800 18～22℃ 700×1000×600 STRATO-Active 7106 1.2＋3L/1000 2309 1000 18～22℃ 1600×2000×1200 STRATO-Apex 162012 2.5＋4.0L/1000 1350 3500 18～22℃ STRATO-Active 900×1000×600 STRATO-Active 9106 1.2＋3L/1000 2309 1200 18～22℃ 1600×3000×1200 STRATO-Apex 163012 2.5＋4.0L/1000 1350 4000 18～22℃ STRATO-Apex 900×1600×600 STRATO-Active 9166 1.2＋3L/1000 2309 1500 18～22℃ 1600×2000×1600 STRATO-Apex 162016 3.0＋4.0L/1000 1350 3500 18～22℃ 1200×1200×1000 STRATO-Apex 121210 1.1＋2.5L/1000 1732 2000 18～22℃ 1200×2000×1000 STRATO-Ape（x 特注仕様） STRATO-Apex 122010 1.1＋2.5L/1000 1732 3000 18～22℃ 1600×3000×1600 STRATO-Apex 163016 3.0＋4.0L/1000 1350 4000 18～22℃ 1200×3000×1000 STRATO-Apex 123010 1.1＋2.5L/1000 1732 3500 18～22℃ 16～ 1600×2000×1200 CRYSTA-Apex V162012 3.3＋4.5L/1000 1390 3000 16～24℃ 9～ 500×400×400 CRYSTA-Apex Ｖ544 1.7＋3L/1000 2309 180 16～26℃ 1600×3000×1200 CRYSTA-Apex V163012 3.3＋4.5L/1000 1390 3500 16～24℃ 500×700×400 CRYSTA-Apex Ｖ574 1.7＋3L/1000 2309 180 16～26℃ 700×700×600 CRYSTA-Apex Ｖ776 1.7＋3L/1000 2309 800 16～26℃ 1600×4000×1200 CRYSTA-Apex V164012 3.3＋4.5L/1000 1390 4500 16～24℃ 700×1000×600 CRYSTA-Apex Ｖ7106 1.7＋3L/1000 2309 1000 16～26℃ 1600×2000×1600 CRYSTA-Apex V162016 3.3＋4.5L/1000 1390 3000 16～24℃ 900×1000×600 CRYSTA-Apex Ｖ9106 1.7＋3L/1000 2309 1200 16～26℃ CRYSTA-Apex V CRYSTA-Apex V 1600×3000×1600 CRYSTA-Apex V163016 3.3＋4.5L/1000 1390 3500 16～24℃ 900×1600×600 CRYSTA-Apex Ｖ9166 1.7＋3L/1000 2309 1500 16～26℃ 900×2000×600 CRYSTA-Apex Ｖ9206 1.7＋3L/1000 2309 1800 16～26℃ 1600×4000×1600 CRYSTA-Apex V164016 3.3＋4.5L/1000 1390 4500 16～24℃ 900×1000×800 CRYSTA-Apex Ｖ9108 1.7＋3L/1000 1732 1200 16～26℃ 23～ 2000×3000×1600 CRYSTA-Apex V203016 4.5＋8L/1000 1390 4000 16～24℃ 900×1600×800 CRYSTA-Apex Ｖ9168 1.7＋3L/1000 1732 1500 16～26℃ 900×2000×800 CRYSTA-Apex Ｖ9208 1.7＋3L/1000 1732 1800 16～26℃ 2000×4000×1600 CRYSTA-Apex V204016 4.5＋8L/1000 1390 5000 16～24℃ 設置環境から選ぶ 加工現場環境 ● 詳細は当社営業担当へお問合せください。 ● 詳細は当社営業担当へお問合せください。 最大許容長さ測定誤差 最大許容長さ測定誤差 特長 製品名 測定範囲 ［ 最大合成 最大ワーク 精度保証 µm］ 特長 モデル 製品名 測定範囲 最大合成 最大ワーク 度保証 ［ 精 µm］ ※ Lは測定長さ［mm］ X× Y× Z［mm］ 加速度 重量 温度 ※ Lは測定長さ［mm］ X× Y× Z［mm］ 加速度 重量 温度 MiSTAR 555 2.2＋3.0L/1000 570×500×500 2695 120 10～40℃ ●幅広い温度環境で精度保証 中型ワーク MACH-V9106 2.5＋3.5L/1000 900×1000×600 8770 150 5～35℃ 簡単に外部接続、コンパクトな設置が可能 MiSTAR ● 塵埃・オイルミストに強い構造 小型～中型ワーク、 MiSTAR 575 2.2＋3.0L/1000 570×700×500 2695 180 10～40℃ ● 高速移動・高加速度により 円筒系ワーク MACH-3A 653 2.2＋3.5L/1000 600×500×280 11882 200 5～40℃ 測定の高スループットを実現 ●省スペース 測定の自動化を短期間実現 MiBOT e-sytem 測定機仕様は上記MiSTARシリーズ同様 小型部品 MACH Ko-ga-me 2.4＋5.7L/1000 120×120×80 6750 — 10～35℃ 3 4

プローブ ラインアップ セレクションガイド PROBE SELECTION GUIDE Step1 Step2-1 Step2-2 Step3 プローブヘッド スキャニングプローブ セレクションガイドで紹介した PH10M/PH10MQ PH6M PH1 MPP-310Q 接触 or 非接触 姿勢変更 測定方法 タッチ測定 or 倣い測定 オススメ構成 プローブ以外にも多種多様な モータライズ・プローブヘッド 固定式プローブヘッド マニュアルプローブヘッド 高精度・低測定力スキャニングプローブ プローブをラインアップしています。 PH10MQ＋ TP7M/TP200/TP20 スキャニングプローブ タッチ測定 SP80 要（ヘッド回転） PH20（ヘッド＋プローブ一体型） 高精度スキャニングプローブ プローブ姿勢を自動制御すること オートジョイント式のプローブや マニュアルで任意の姿勢に変更可 超高精度ポイント測定や求心ポイ ができるプローブヘッド アダプタに対応 能なプローブヘッド（TP200、TP20専用） ント測定、スキャニング測定が可能 ロングスタイラス対応の 高精度スキャニングプローブ タッチ測定＆倣い測定 PH10MQ＋ SP25M タッチトリガープローブ SP25M SP600Q TP7M TP200 TP20 小型・高精度スキャニングプローブ 高精度スキャニングプローブ 接　触 要（手動） タッチ測定 PH1＋ TP200/TP20 高精度タッチトリガープローブ 小型・高精度タッチトリガープローブ 小型タッチトリガープローブ CRYSTA-Apex V500専用 スキャニングプローブ PH6M＋ TP200/TP20 タッチ測定 姿勢の自動変更対応の小型・ 特殊用途用プローブ 高精度スキャニングプローブ 不要（下向きのみ） MPP-310Q ロングスタイラスが使用できる スタイラス自動交換も可能な小型・ コンパクトなモジュール交換式 SURFTEST PROBE 高精度タッチトリガープローブ 高精度タッチトリガープローブ タッチトリガープローブ 粗さ測定プローブ 表面粗さ測定が可能な タッチ測定＆倣い測定 PH6M＋ SP25M 非接触プローブ 5軸制御システム 粗さ測定用プローブ SurfaceMeasure QVP CF20 PH20 レーザ（ヘッド回転可能 ) PH10MQ＋ SurfaceMeasure ラインレーザプローブ クイックビジョンプローブ 三次元測定機用心出し顕微鏡 5軸制御タッチトリガーヘッド 5軸制御システム REVO-2 非接触※ 画　像 QVP 高速5軸制御スキャニングヘッド プローブ姿勢角度の制限がな ワーク表面の3D 形状を非接触で大量にデータ 小径穴などの画像測定が可能な 大型の顕微鏡として使用できる プローブ姿勢角度の制限がない い5軸制御スキャニングヘッド 顕微鏡 CF20 取得可能なラインレーザー搭載プローブ 画像測定用プローブ 心出し顕微鏡 5軸制御タッチトリガーヘッド ※接触式の測定力によるワーク（プラスチック・ゴム・板金など）変形や測定子が入らない小穴のあるワークなどの測定で威力を発揮します。 ソフトウェア・オプション ラインアップ セレクションガイド SOFTWARE SELECTION GUIDE データ処理ソフトウェア 得たいメリット・測りたい方法 オススメソフトウェア MCOSMOS［GEOPAK］ MCOSMOS［SCANPAK］ 三次元測定機を使うすべての人 MCOSMOS［GEOPAK］ 三次元測定機用の 輪郭測定の曲線データを評価するソフトウェア。 測定作業と並行してオフラインでプログラムを作成したい MiCAT Planner データ処理プログラムファミリー。 輪郭の照合、ベストフィット照合、輪郭のグラフィックの 誰でも簡単に測定プログラムを自動で作成したい 3D-CADデータとの連携も充実 表示が可能 3D CADを活用してプログラムを作成したい MiCAT Planner、MCOSMOS［CAT1000P］ 三次元曲面形状を評価したい（面の輪郭度） MCOSMOS［CAT1000S］ 二次元輪郭形状を評価したい (線の輪郭度） MCOSMOS［SCANPAK］ 歯車を測定したい GEARPAK Express、MCOSMOS［GEARPAK Worm・GEARPAK-Bevel/Hypoid］ 測定プログラム自動生成ソフトウェア 歯車計測評価ソフトウェア 点群データ計測ソフトウェア ブレードを評価したい MAFIS Express 粗さも評価したい MSURF SURFPAK-SP ※粗さ測定プローブMiCAT Planner GEARPAK Express SURFTESTPROBE使用時は必須 小穴や線幅など平面（薄いもの）の微細形状を測定したい VISIONPAK-PRO ※画像測定プローブQVP使用時は必須 3D CAD からワンク 歯車の歯型形状誤差など 非接触ラインレーザープローブ リックで測定プログラ の評価と、歯幅・円筒軸・ SurfaceMeasure によるワーク表 変形しやすいものを測定したい ムを全自動生成、干 キー溝などの寸法測定も 面点群取得とデータ解析・評価が 製品全体の形状や点群を短時間で取得したい 渉チェックはもちろん 1段取りで測定・評価可能 可能。MCOSMOSとの連動性によ MSURF ※ラインレーザプローブ SurfaceMeasure使用時は必須 肉厚を評価したい 回避パスも自動生成 り、接触測定と非接触測定を全自 動実行が可能 リバースエンジニアリング ※他にも多数ラインアップしています。詳細は当社営業担当へお問合せください。 5 6

座標測定機 画像測定機 形状測定機 光学機器 精密センサ 試験・計測機器 スケールユニット 測定工具、測定基準器、計測システム 海外拠点 国内営業 ･サービス拠点 営業所・事務所 営業所・事務所・M3 Solution Center 拠点 代理店ネットワーク 30ヵ国・地域 60ヵ国以上 こちらからすべての拠点をご確認いただけます。 https://www.mitutoyo.co.jp/corporate/network/ お求めは当店で̶ 最寄りの営業所をご確認いただけます。 https://www.mitutoyo.co.jp/corporate/network/japan/#sale 当社商品は外国為替および外国貿易法に基づき、日本政府の輸出許可の取得を必要とする場合が あります。商品の輸出や技術情報を非居住者に提供する場合は最寄りの営業所へご相談ください。 ●当社商品は製造現場での使用を前提とした、工業用商品として設計、製造、販売されています。 ●本カタログで使用される当社商品名、サービス名およびロゴマークは、日本およびその他の国における株式会 　社ミツトヨの登録商標または商標です。また、その他の会社名および商品名等は、各社の登録商標または商標で 　ある場合があります。 〒213-8533 川崎市高津区坂戸1-20 -1 ●仕様、価格、デザイン（外観）ならびにサービス内容などは、予告なく変更することがあります。ご了承ください。 https://www.mitutoyo.co.jp ●本カタログに掲載されている仕様は2025年1月現在のものです。 148
