加速度計用各種ございます!「ケーブルアセンブリと コネクタ、アダプタ」

製品カタログ

【東陽テクニカ】PCB社製の加速度センサ用のケーブルを各種取り揃えております。

東陽テクニカの提供するケーブル・コネクタ・アセンブリ。

・ケーブルの仕様および標準ケーブルアセンブリ
・カスタムケーブル オーダガイド
・ケーブルコネクタ ガイド
・コネクタアダプタ

関連メディア

このカタログについて

ドキュメント名 加速度計用各種ございます!「ケーブルアセンブリと コネクタ、アダプタ」
ドキュメント種別 製品カタログ
ファイルサイズ 11.6Mb
登録カテゴリ
取り扱い企業 株式会社東陽テクニカ (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

この企業の関連カタログの表紙
ハブダイナモメーター「ROTOTEST(R) Energy(TM)」
製品カタログ

株式会社東陽テクニカ

この企業の関連カタログの表紙
マルチビーム方式 LiDARで周辺環境 / 路面形状を計測
製品カタログ

株式会社東陽テクニカ

このカタログの内容

Page1

PCB 総合カタログ 2023 120

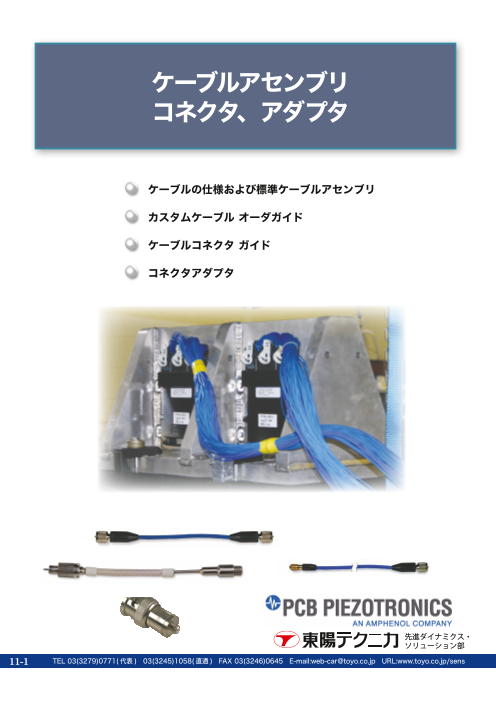

ケーブルアセンブリ コネクタ、アダプタ ケーブルの仕様および標準ケーブルアセンブリ カスタムケーブル オーダガイド ケーブルコネクタ ガイド コネクタアダプタ オートモーティブ・ ソリューション部 11-1 TEL 03(3279)0771( 代表 ) 03(3245)1058( 直通 ) FAX 03(3246)0645 E-mail:web-car@toyo.co.jp URL:www.toyo.co.jp/sens
Page2

PCB 総合カタログ 2023 121

ケーブルの仕様と標準ケーブルアセンブリ ケーブルの仕様と標準ケーブルアセンブリ 以下の表で様々なケーブルタイプの仕様と標準ケーブル カスタムケーブルに比べて、低価格・短納期でお届けで アセンブリを紹介致します。標準ケーブルアセンブリに きます。ケーブル長の指定法やカスタムケーブルの型番 はあらかじめ型番が付与されています。標準ケーブルは 決定法については11-11ページのガイドを参照ください。 002 シリーズ 標準同軸ケーブル 用途 構造 ICP® センサ、低インピーダンス電圧出力用 汎用ケーブル。 絶縁体 . シールド 外皮 テフロン , 白色 テフロン (グラウンド) 外径 0.075 in 1.9 mm 容量 29 pF/ft 95 pF/m 心線 温度範囲 -130 ~ 400 °F -90 ~ 204 °C インピーダンス 50 オーム 標準ケーブルアセンブリ 型番 長さ ( フィート ) 長さ ( メートル ) 002C03 3 ft 0.9 m 002C05 5 ft 1.5 m 002C10 10 ft 3.0 m 002C20 20 ft 6.1 m 002C30 30 ft 9.1 m 002C50 50 ft 15.2 m 10-32 同軸プラグ (EB) BNC プラグ (AC) 002A03 3 ft 0.9 m 002A05 5 ft 1.5 m 002A10 10 ft 3.0 m 002A20 20 ft 6.1 m 002A30 30 ft 9.1 m 002A50 50 ft 15.2 m 10-32 同軸プラグ (EB) 10-32 同軸プラグ (EB) 002B01 1 ft 0.3 m 002B03 3 ft 0.9 m 10-32 同軸プラグ (EB) BNC ジャック (AB) 002T03 3 ft 0.9 m 002T10 10 ft 3.0 m 002T20 20 ft 6.1 m BNC プラグ (AC) BNC プラグ (AC) ケ ー 002P03 3 ft 0.9 m ブ 002P05 5 ft 1.5 m ル 002P10 10 ft 3.0 m ・ コ 002P20 20 ft 6.1 m ネ 002P30 30 ft 9.1 m ク 5-44 同軸プラグ (AG) BNC プラグ (AC) タ 株式会社東陽テクニカ オートモーティブ・ソリューション部ン部 :03-3245-1058 E-mail: web-car@toyo.co.jp URL:www.toyo.co.jp/sens 11-2
Page3

PCB 総合カタログ 2023 122

ケーブルの仕様と標準ケーブルアセンブリ 003 シリーズ ローノイズ同軸ケーブル 用途 構造 汎用および高温用。電荷出力センサ、高インピーダンス信号、 ICP®センサ、低インピーダンス電圧信号、すべてに対応。 シールド 絶縁体 適合。 テフロン (グラウンド) テフロン 外皮 テフロン、青 テープ グラファイト コート 外径 0.079 in 2.0 mm 容量 29 to 32 pF/ft 95 to 105 pF/m 導線 温度範囲 -130 to 500 °F -90 to 260 °C ソリッド インピーダンス 50 オーム (信号線) 標準ケーブル アセンブリ 型番 長さ ( フィート ) 長さ ( メートル ) 003C03 3 ft 0.9 m 003C05 5 ft 1.5 m 003C10 10 ft 3.0 m 003C20 20 ft 6.1 m 003C30 30 ft 9.1 m 10-32 同軸プラグ (EB) BNC プラグ (AC) 003A01 1 ft 0.3 m 003A03 3 ft 0.9 m 003A05 5 ft 1.5 m 003A10 10 ft 3.0 m 003A20 20 ft 6.1 m 003A30 30 ft 9.1 m 10-32 同軸プラグ (EB) 10-32 同軸プラグ (EB) 003B01 1 ft 0.3 m 003B03 3 ft 0.9 m 10-32 同軸プラグ (EB) BNC ジャック (AB) 003D03 3 ft 0.9 m 003D10 10 ft 3.0 m 003D20 20 ft 6.1 m BNC プラグ (AC) BNC プラグ (AC) 003P03 3 ft 0.9 m 003P05 5 ft 1.5 m 003P10 10 ft 3.0 m 003P20 20 ft 6.1 m 003P30 30 ft 9.1 m 5-44 同軸プラグ (AG) BNC プラグ (AC) 003G03 3 ft 0.9 m 003G05 5 ft 1.5 m 003G10 10 ft 3.0 m 003G20 20 ft 6.1 m 003G30 30 ft 9.1 m 5-44 同軸プラグ (AG) 10-32 同軸プラグ (EB) 11-3 株式会社東陽テクニカ オートモーティブ・ソリューション部  TEL:03-3245-1058 E-mail: web-car@toyo.co.jp URL:www.toyo.co.jp/ sens
Page4

PCB 総合カタログ 2023 123

ケーブルの仕様と標準ケーブルアセンブリ 018 シリーズ 軽量同軸ケーブル 用途 構造 ICP®センサ、低インピーダンス電圧出力用汎用ケーブル。 ミニチュアセンサのケーブルストレイン負荷軽減に推奨。 . シールド (グラウンド ) 絶縁体 外皮 PVC、黒 外径 0.051 in 1.3 mm PVC 導線 (信号線 ) 容量 55 pF/ft 180 pF/m 温度範囲 -22 to 221 °F -30 to 105 °C インピーダンス 32 オーム 標準ケーブルアセンブリ 型番 長さ ( フィート ) 長さ ( メートル ) 018C03 3 ft 0.9 m 018C05 5 ft 1.5 m 018C10 10 ft 3.0 m 018C20 20 ft 6.1 m 018C30 30 ft 9.1 m 5-44 同軸プラグ (AG) BNCプラグ (AC) 018G03 3 ft 0.9 m 018G05 5 ft 1.5 m 018G10 10 ft 3.0 m 018G20 20 ft 6.1 m 018G30 30 ft 9.1 m 5-44 同軸プラグ (AG) 10-32 同軸プラグ (EB) 030 シリーズ 軽量ローノイズ同軸ケーブル ICP® センサ、高インピーダンス電荷出力用軽量ローノイズ ケーブル。 シールド (グラウンド ) 絶縁体 外皮 テフロン、青 外径 0.043 in 1.10 mm 導線 テフロン (多線信号線 ) 容量 30 pF/ft 98 pF/m 温度範囲 -130 to 500 °F -90 to 260 °C インピーダンス 50 オーム 標準ケーブルアセンブリ 型番 長さ ( フィート ) 長さ ( メートル ) 030A05 5 ft 1.5 m 030A10 10 ft 3.0 m 030A20 20 ft 6.1 m 030A30 30 ft 9.1 m 3-56 同軸プラグ (EK) 10-32 同軸プラグ (EB) ケ ー 030C05 5 ft 1.5 m ブ ル 030C10 10 ft 3.0 m ・ 030C20 20 ft 6.1 m コ 030C30 30 ft 9.1 m ネ 3-56 同軸プラグ (EK) BNCプラグ (AC) ク タ 株式会社東陽テクニカ オートモーティブ・ソリューション部ン部 :03-3245-1058 E-mail: web-car@toyo.co.jp URL:www.toyo.co.jp/sens 11-4
Page5

PCB 総合カタログ 2023 124

ケーブルの仕様と標準ケーブルアセンブリ 012 シリーズ 同軸ケーブル (RG58/U) 用途 構造 ICP®センサ、低インピーダンス電圧出力用汎用ケーブル。 センサケーブルの長距離延長用及びシグナルコンディショ シールド ナの出力用に推奨。 適合。 ( グラウンド ) 絶縁体 外皮 PVC、黒 外径 0.193 in 4.90 mm PVC 導線 容量 29 pF/ft 95 pF/m ( 信号線 ) 温度範囲 -40 to 176 °F -40 to 80 °C インピーダンス 52 オーム 標準ケーブルアセンブリ 型番 長さ ( フィート ) 長さ ( メートル ) 012A03 3 ft 0.9 m 012A10 10 ft 3.0 m 012A20 20 ft 6.1 m 012A50 50 ft 15.2 m BNC プラグ (AC) BNC プラグ (AC) 005 シリーズ 堅牢型、標準同軸ケーブル (002 タイプ ) 用途 構造 ケーブルが挟まれたり押しつぶされたりするような設置で の ICP® センサ用。 スズメッキ 白テフロン シールド 銅網線 外皮 (グラウンド ) 外皮 透明、スズメッキ銅網線にポリオレフィンの熱縮チューブ 絶縁体 外径 0.200 in 5.08 mm 透明 導線 熱収縮 (多線 容量 29 pF/ft 95 pF/m チューブ 信号線 ) 温度範囲 -67 to +275 °F -55 to +135 °C インピーダンス 50 オーム 006 シリーズ 堅牢型、ローノイズ同軸ケーブル (003 タイプ ) 用途 構造 ケーブルが挟まれたり押しつぶされたりするような設置で テフロン の電荷出力センサ用。 スズメッキ テフロン シールド テープ 外皮 透明、スズメッキ銅網線にポリオレフィンの熱縮チューブ 銅網線 被覆 ( グラウンド ) 絶縁体 グラファイ トコート 外径 0.200 in 5.08 mm 透明 容量 29 to 32 pF/ft 95 to 105 pF/m 熱収縮 チューブ 導線 (ソリッド 温度範囲 -67 to +275 °F -55 to +135 °C 信号線 ) インピーダンス 50 オーム 038 シリーズ ポリウレタンローノイズ同軸ケーブル 用途 構造 電荷出力型センサ用。水中用途に推奨。 外皮 ポリウレタン、 青 シールド ポリウレタン ( グラウンド ) 外径 0.119 in 3.02 mm 外皮 テフロン 絶縁体 グラファイ テープ トコート 容量 29 to 32 pF/ft 95 to 105 pF/m 導線 (ソリッド 温度範囲 -58 to +250 °F -50 to +121 °C 信号線 ) インピーダンス 50 オーム 11-5 株式会社東陽テクニカ オートモーティブ・ソリューション部  TEL:03-3245-1058 E-mail: web-car@toyo.co.jp URL:www.toyo.co.jp/ sens
Page6

PCB 総合カタログ 2023 125

ケーブルの仕様と標準ケーブルアセンブリ 031 シリーズ 2 線ツイストケーブル 用途 構造 ICP® センサ及び低インピーダンス電圧信号用の汎用ケーブ ル。高衝撃用途、落下試験の様な軽量フレキシブルなケー テフロン 絶縁外皮 導線 #1 ( 白 ) ブルが必要な用途に推奨。 外皮 射出 PTFEテフロン、赤 /白 外径 (1線あたり ) 0.03 in 0.76 mm 導線 #2 ( 赤 ) 容量 7 pF/ft 23 pF/m 温度範囲 -67 to 392 °F -55 to 200 °C 標準ケーブルアセンブリ 型番 長さ ( フィート ) 長さ ( メートル ) 031A05 5 ft 1.5 m 031A10 10 ft 3.0 m 031A20 20 ft 6.1 m 10-32 同軸プラグ (AW) 10-32 同軸プラグ (AW) 032 シリーズ 汎用シールドツイストペアケーブル 用途 構造 高RFI、EMI 環境下での ICP®センサ用。ケース絶縁型のセ ンサでの仕様を推奨。 テフロン外皮 導線#1 外皮 FEPテフロン、透明 シールド (白 ) 外径 0.085 in 2.16 mm 容量 20 pF/ft 66 pF/m 温度範囲 -130 to +392 °F -90 to +200 °C 導線 #2 ( 黒 ) インピーダンス 45 オーム 098 ローノイズケーブル 用途 構造 汎用および高温用。電荷出力センサ、高インピーダンス シールド 信号、 ICP®センサ、低インピーダンス電圧信号、すべて ( グラウンド ) 絶縁体 に対応。 外皮 PTFE、緑 外径 0.079 in 2.01 mm 信号機 容量 35 pF/ft 115 pF/m ( より線 ) 温度範囲 -130 to 500 °F -90 to 260 °C 標準ケーブルアセンブリ 型番 長さ ( フィート ) 長さ ( メートル ) 098Q10 10 ft 3.0 m ケ 098Q20 20 ft 6.1 m ー 098Q30 30 ft 9.1 m ブ 098Q50 50 ft 15.2 m ル ・ コ ネ 10-32プラグ (QX) BNCプラグ ク タ 株式会社東陽テクニカ オートモーティブ・ソリューション部ン部 :03-3245-1058 E-mail: web-car@toyo.co.jp URL:www.toyo.co.jp/sens 11-6
Page7

PCB 総合カタログ 2023 126

ケーブルの仕様と標準ケーブルアセンブリ 013 シリーズ ハードライン 2 芯ケーブル 用途 構造 極高低温度下及び高圧力液中での ICP® 及び電荷出力セン サ用。 Inconel 600外皮 外皮 Inconel 600 導線 #1 外径 0.125 in 3.2 mm 導線 #2 容量 230 pF/ft 752 pF/m 絶縁体 温度範囲 -300 to +1200 °F -184 to +650 °C インピーダンス 50 オーム 023 シリーズ ハードライン同軸ケーブル 用途 構造  極高低温度下及び高圧力液中での ICP® 及び電荷出力セン サ用。 304Lステンレス外皮 外皮 銅メッキ 304Lステンレス 外径 0.059 in 1.5 mm 導線 容量 34 pF/ft 111 pF/m 温度範囲 -300 to +1200 °F -184 to +650 °C 絶縁体 インピーダンス 50 オーム 標準ケーブルアセンブリ 型番 長さ ( フィート ) 長さ ( メートル ) 023A10 10 ft 3.0 m 10-32 同軸プラグ (FZ) 10-32 同軸ジャック (GA) 059 シリーズ ツイストシールド 4 芯ケーブル 用途 構造 工業用三軸 ICP®センサ用 シールド 外皮 ポリウレタン、黒 ポリウレタン 導線 外径 0.250 in 6.35 mm 外皮 信号 (3) グラウンド (1) 容量 36 pF/ft 118 pF/m 温度範囲 -58 to +250 °F -50 to +121 °C 037 シリーズ シールド 10 芯ケーブル 用途 構造 三軸DC応答加速度計用 シールド 外皮 ポリウレタン、黒 ポリウレタン 外皮 導線 (10) 外径 0.154 in 3.91 mm 温度範囲 -58 to +250 °F -50 to +121 °C 11-7 株式会社東陽テクニカ オートモーティブ・ソリューション部  TEL:03-3245-1058 E-mail: web-car@toyo.co.jp URL:www.toyo.co.jp/ sens
Page8

PCB 総合カタログ 2023 127

ケーブルの仕様と標準ケーブルアセンブリ 034 シリーズ シールド 4 芯ケーブル 用途 構造 三軸 ICP®加速度計及び一軸 DC応答加速度計用の汎用ケ ーブル。軽量タイプ。 適合。 テフロン シールド 赤:X 外皮 テフロン 黄:Y 外径 0.07in 1.96 mm 白:Z 容量 28pF/ft 92pF/m 黒:グランド 温度範囲 -130 to + 392℉ -55 to + 200℃ 標準ケーブルアセンブリ 型番 長さ(フィート) 長さ(メートル) 034K05 5ft 1.5 m 034K10 10ft 3.0 m 034K20 20ft 6.1 m 034K30 30ft 9.1 m 034K50 50ft 15.2 m ミニ 4ピン プラグ(EH) (3) BNCプラグ(JW) 034G05 5ft 1.5 m 034G10 10ft 3.0 m 034G15 15ft 4.5 m 034G20 20ft 6.1 m 034G25 25ft 7.6 m 4ピン プラグ(AY) 034G30 30ft 9.1 m (3) BNCプラグ(JW) 034G50 50ft 15.2 m 034H05 5ft 1.5 m 034H10 10ft 3.0 m 034H20 20ft 6.1 m 034H30 30ft 9.1 m ミニ 4ピン プラグ(EH) 034H50 50ft 15.2 m (3) 10-32 同軸プラグ(JY) 034F05 5ft 1.5 m 034F10 10ft 3.0 m 034F20 20ft 6.1 m 034F30 30ft 9.1 m 4ピン プラグ(AY) 034F50 50ft 15.2 m (3) 10-32 同軸プラグ(JY) 034D05 5ft 1.5 m 034D10 10ft 3.0 m 034D20 20ft 6.1 m 4ピン プラグ(AY) 4ピン プラグ(AY) 034D50 50ft 15.2 m 034W10 10ft 3.0 m 034W20 20ft 6.1 m IP68 034W30 30ft 9.1 m 034W50 50ft 15.2 m 4ピン プラグ(RB) (3)BNCプラグ(JW) 078 シリーズ シールド 4 芯ケーブル 用途 構造 三軸 ICP®加速度計用の汎用ケーブル。柔軟タイプ。 適合。 ポリウレタン 赤:X 外皮 シリコン系 黄:Y 白:Z 外径 0.12in 3.02 mm 容量 25pF/ft 81pF/m 黒:グランド 温度範囲 -58 to + 185℉ -50 to + 85℃ ケ ー 標準ケーブルアセンブリ ブ 型番 長さ(フィート) 長さ(メートル) ル 078W05 5ft 1.5m ・ 078W10 10ft 3.0m IP68 コ 078W20 20ft 6.1m ネ 078W30 30ft 9.1m ク ミニ 4ピン プラグ(RB) 078W50 50ft 15.2m (3) BNCプラグ(JW) タ 株式会社東陽テクニカ オートモーティブ・ソリューション部ン部 :03-3245-1058 E-mail: web-car@toyo.co.jp URL:www.toyo.co.jp/sens 11-8
Page9

PCB 総合カタログ 2023 128

ケーブルの仕様と標準ケーブルアセンブリ 010 シリーズ ツイストシールド 4 芯ケーブル 用途 構造 三軸 ICP®加速度計及び一軸 DC応答加速度計用の汎用ケ ーブル。 適合。 テフロン シールド 赤:X 外皮 テフロン 黄:Y 外径 0.1in 2.54 mm 白:Z 容量 31pF/ft→ 102pF/m→ 黒:グランド 温度範囲 -130 to + 392℉ -90 to + 200℃ 標準ケーブルアセンブリ 型番 長さ(フィート) 長さ(メートル) 010G10 10ft 3.0 m 010G15 15ft 4.5 m 010G20 20ft 6.1 m 010G25 25ft 7.6 m 010G30 30ft 9.1 m 4ピン プラグ(AY) 010G50 50ft 15.2 m (3) BNCプラグ(JW) 010F05 5ft 1.5 m 010F10 10ft 3.0 m 010F15 15ft 4.5 m 010F20 20ft 6.1 m 010F25 25ft 7.6 m 4ピン プラグ(AY) 010F30 30ft 9.1 m (3) 10-32 同軸プラグ(JY) 010D05 5ft 1.5 m 010D10 10ft 3.0 m 010D20 20ft 6.1 m 010D30 30ft 9.1 m 4ピン プラグ(AY) 4ピン プラグ(AY) 036 シリーズ シールド 4 芯ケーブル 用途 構造 三軸 ICP®加速度計用の汎用ケーブル。柔軟タイプ。 適合。 シリコン シールド 外皮 シリコン 赤:X 黄:Y 外径 0.1in 2.54 mm 白:Z 容量 15pF/ft→ 49pF/m→ 黒:グランド 温度範囲 -76 to +392℉ -60 to +200℃ 標準ケーブルアセンブリ 型番 長さ(フィート) 長さ(メートル) 036G05 5ft 1.5 m 036G10 10ft 3.0 m 036G15 15ft 4.5 m 036G20 20ft 6.1 m 036G30 30ft 9.1 m 4ピン プラグ(AY) (3) BNCプラグ(JW) 019 シリーズ シールド 4 芯ケーブル 用途 構造 三軸 ICP®加速度計用の汎用ケーブル。柔軟タイプ。 シリコン シールド 適合。 赤:X 外皮 シリコン 黄:Y 外径 0.07in→ 2.54mm→ 白:Z 容量 15pF/ft 49pF/m 黒:グランド 温度範囲 -76 to + 500℉ -60 to + 290℃ 標準ケーブルアセンブリ 型番 長さ(フィート) 長さ(メートル) 019B05 5ft 1.5m 019B10 10ft 3.0m 019B15 15ft 4.5m 019B20 20ft 6.1m 019B30 30ft 9.1m ミニ 4ピン プラグ(EH) (3) BNCプラグ(JW) 11-9 株式会社東陽テクニカ オートモーティブ・ソリューション部  TEL:03-3245-1058 E-mail: web-car@toyo.co.jp URL:www.toyo.co.jp/ sens
Page10

PCB 総合カタログ 2023 129

カスタムケーブルアセンブリ カスタムケーブルアセンブリ 11-2 ~ 11-9 ページに多くの標準ケーブルアセンブリを てご希望のケーブルとコネクタが適合するかご確認くだ 紹介しておりますが、標準ケーブルではご要求に適さな さい。その後次のステップとして次ページのガイドを参 い場合、カスタムケーブルのアセンブルも承ります。カ 照されてケーブルの型番をご指定ください。 スタムケーブルをご検討する際は、まず下記の適合表に ケーブル - コネクタ 適合表 下記の表は各ケーブルとコネクタの適合性をまとめたも 示されたコネクタ型番の交差するコラムに〝✓ が表示さ のです。〝✓ はケーブルとコネクタが適合することを表 れていればこれらは適合します。 します。最上行に表示されたケーブル型番と最左列に表 ケーブル 002 003 005 006 010 012 013 018 019 023 024 030 031 032 034 036 037 038 045 053 078 098 コネクタ AB ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ AC ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ AD ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ AE ✓ ✓ ✓ ✓ AF ✓ ✓ ✓ ✓ ✓ ✓ ✓ AG ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ AH ✓ ✓ ✓ ✓ ✓ ✓ ✓ AK ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ AP ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ AW ✓ AY ✓ ✓ ✓ ✓ ✓ CA ✓ ✓ ✓ ✓ ✓ CX ✓ ✓ ✓ ✓ CY ✓ EB ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ EH ✓ ✓ EJ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ EK ✓ EN ✓ EP ✓ ✓ ✓ ✓ ✓ ET ✓ ✓ FW ✓ ✓ ✓ ✓ ✓ ✓ ✓ FZ ✓ GA ✓ GN ✓ GP ✓ JY ✓ ✓ ✓ ✓ ✓ LA ✓ ✓ ✓ ✓ ✓ JZ ✓ ✓ ✓ ✓ ✓ JW ケ ✓ ✓ ✓ ✓ ✓ ー JX ✓ ✓ ✓ ✓ ✓ ブ JS ✓ ル ・ 〝 コ ✓ はその列の上部に表示されたケーブルとその行の左 ーブル端末を3本に分岐し、3チャンネル分のコネクタ 部に表示されたコネクタが適合することを表します。 を装着するものです。 ネ ク JY、LA、JZ、JW、JX及び JSは三軸センサ用の多芯ケ タ 株式会社東陽テクニカ オートモーティブ・ソリューション部ン部 :03-3245-1058 E-mail: web-car@toyo.co.jp URL:www.toyo.co.jp/sens 11-10
Page11

PCB 総合カタログ 2023 130

カスタムケーブルアセンブリ 標準外ケーブルの 1 . ケーブル長の指定単位をフィートかメートルに決める。 指定法 : 2 . ケーブルの種類を選択。(11-2 ~ 11-10 ページのケーブルの種類参照 ) 3 . セ ンサに適合したコネクタを選択。(11-12 ページ参照 ) 4 . ケーブルの長さを決める。 5 . 出力端のコネクタを決める。(11-12 ページ参照 ) 6 . 必要項目をマスの中に入れ、型名を決める 例 : 003AK025ACは、長さ 25 M 0 0 3 A K 0 2 5 A C フィート、003ローノイズケー ブル、ライトアングル 10-32 長さ単位指定 ケーブルタイプ プラグのセンサコネクタ、 空白:フィート単位 ケーブル長 M :メートル単位 ブランク - Feet M - メートル BNCプラグ末端コネクタ。 端末処理コネクタ M003AK025ACは、上記と 同じコネクタ /ケーブルで、 長さが 25メートル。 ケーブルタイプ コネクタ タイプ 同軸ケーブル用コネクタ 同軸ケーブル用コネクタ 002 白色FEPテフロン外皮、汎用 1.9 mm 400°F 204°C EB 10-32 同軸プラグ(JY:三軸用分岐処理 /3xEB) 003 青色TFEテフロン外皮、ローノイズ 2.0 mm 500°F 260°C EJ 10-32 同軸プラグ (o- リング、スプリングロード、LA:三軸用分岐処理 /3xEJ) 005 堅牢型 002 タイプ、汎用 5.08 mm 275°F 135°C AH 10-32 同軸プラグ ( ワイヤロック hex) 038 青色ポリウレタン外皮、ローノイズ 2.01 mm 250°F 121°C AK 10-32 同軸プラグ ( ライトアングル ) 006 堅牢型 003 タイプ、 ローノイズ 5.08 mm 275°F 135°C AW 10-32 同軸プラグ / 半田付端子 ( ユーザ補修 ) 012 黒色ビニール外皮、RG-58/U 4.90 mm 176°F 80°C AL 10-32 同軸ジャック(JZ:三軸用分岐処理 /3xAL) 018 黒色PVC 外皮、軽量 1.3 mm 221°F 105°C FZ 10-32 同軸プラグ ( ハードラインケーブル用 ) 030 青色PTFEテフロン外皮、軽量ローノイズ 1.1 mm 500°F 260°C GA 10-32 同軸ジャック ( ハードライン用 ) 038 青色ポリウレタン外皮、ローノイズ 2.01 mm 250°F 121°C AG 5-44 同軸プラグ 098 緑色TFEテフロン外皮、ローノイズ 2.06 mm 250°F 21°C AF 5-44 同軸プラグ ( ライトアングル ) ツイスト /シールドペアケーブル CX 5-44 同軸ジャック 024 黒色ポリウレタン外皮、汎用 6.35 mm 250°F 121°C EK 3-56 同軸プラグ 032 FEPテフロン外皮、軽量 2.16 mm 392°F 200°C EP M3 同軸プラグ 045 赤色PFAテフロン外皮、高温 5.18 mm 500°F 260°C AC BNC同軸プラグ(JW:三軸用分岐処理 /3xAC) 053 赤色FEPテフロン外皮、高温 3.99 mm 392°F 200°C AB BNC同軸ジャック(JX:三軸用分岐処理 /3xAB) シールド4芯ケーブル FW SMB同軸プラグ 010 青色FEPテフロン外皮、汎用 2.54 mm 392°F 200°C FX SMB 同軸ジャック 019 青色シリコン外皮、軽量柔 1.73 mm 500°F 260°C 多芯コネクタ ( 三軸加速度計用 ) 034 青色FEPテフロン外皮、汎用 1.77 mm 392°F 200°C AY 4- ソケットプラグ、1/4-28 ネジ(JS:三軸用分岐処理 /3xAY) 036 青色シリコン外皮、汎用 2.64 mm 392°F 200°C RB 4- ソケットプラグ、1/4-28 ネジ (IP68) 078 青色ポリウレタン外皮、汎用 3.02 mm 185°F 85°C CA 4- ピン ジャック、1/4-28 ネジ ハードラインケーブル EH 4- ピン ミニプラグ、8-36 ネジ 013 ハードライン、2 芯、 インコネル外皮 3.20 mm 1200°F 650°C HJ 4- ピン ミニジャック、8-36ネジ 023 ハードライン、同軸 、304L SS 外皮 1.5 mm 1200°F 650°C EN 9- ピン プラグ ( 三軸容量型加速度計用 ) その他のケーブル その他のコネクタ 031 赤 / 白 テフロン外皮 * 0.8 mm 392°F 200°C GN 2- ソケットプラグ、7/16-27 ネジ ( 高温 ) 037 10芯シールド、黒ポリウレタン外皮 0.610 mm 250°F 121°C ET 2- ソケットプラグ、7/16-27 ネジ * ケーブル1本の径 GP 2- ピン ジャック、7/16-27 ネジ ( 高温 ) マークは当該ケーブルが適合であることを示します。 AM 2-S ソケットMS3106 プラグ AE 2- ソケットMS3106 プラグ ( 耐環境ブーツ ) AD ピグテイル ( むき線メッキ処理 ) BZ ぶつ切り DZ ピグテイル (3711/3713シリーズ用不要線処理 ) 11-11 株式会社東陽テクニカ オートモーティブ・ソリューション部  TEL:03-3245-1058 E-mail: web-car@toyo.co.jp URL:www.toyo.co.jp/ sens
Page12

PCB 総合カタログ 2023 131

カスタムケーブル指定ガイド AB BNC ジャック CA 4-ピン ジャック、1/4-28 ネジ ( 三軸 ICP、容量型用 ) 耐温 100 °C 耐温 177 °C CX 5-44同軸ジャック AC BNC プラグ 耐温 100 °C EB 10-32 同軸プラグ ( ストレート ) 耐温 254 °C AD ピグテイル ( むき線スズメッキ処理 ) (CY 10-32プラグ 038シリーズ用) 耐温 254 °C EH 4-ソケット ミニプラグ、8-36 ネジ ( 三軸 ICP®用 ) 耐温 254 °C DZ ピグテイル (3711/3713用処理 ) EJ 10-32 同軸プラグ ( ストレート、o-リングシール、スプ リング入り ) 耐温 254 °C AE 2-ソケット MS3106 プラグ ( 耐環境ブーツ ) 耐温 163 °C EK 3-56 同軸プラグ 耐温 177 °C AF 5-44 同軸プラグ ( ライトアングル ) 耐温 163 °C EN 9-ソケット プラグ ( 三軸容量型用 ) 耐温 163 °C AG 5-44 同軸プラグ ( ストレート ) EP M3 同軸プラグ 耐温 254 °C 耐温 254 °C AH 10-32 同軸プラグ ( ストレート、ワイヤロック六角 ) ET 2-ソケット プラグ、7/16-27 ネジ 耐温 254 °C 耐温 163 °C FZ 10-32 同軸プラグ ( ハードラインケーブル用 ) AK 10-32 同軸プラグ ( ライトアングル ) 耐温 482 °C 耐温 254 °C FW SMBプラグ 耐温 165℃ AP 2-ソケット MS3106 プラグ 耐温 125 °C FX SMBジャック AW 10-32 同軸プラグ / 半田付けアダプタ ( ユーザ補修可能 ) HR SMBプラグ ( ライトアングル ) 耐温 260 °C GA 10-32 同軸ジャック ( ハードラインケーブル用 ) 耐温 260 °C AY 4-ソケット プラグ、1/4-28 ネジ ( 三軸 ICP®、容量型用 ) ケ 耐温 163 °C ー GN 2-ソケット プラグ、7/16-27 ネジ ( 高温用 ) ブ 耐温 482 °C ル ・ RB 4-ソケット プラグ、1/4-28 ネジ (IP68準拠 ) コ 034・078ケーブルのみ可 GP 2-ピン ジャック、7/16-27 ネジ ( 高温用 ) ネ 耐温 482 °C ク タ 株式会社東陽テクニカ オートモーティブ・ソリューション部ン部 :03-3245-1058 E-mail: web-car@toyo.co.jp URL:www.toyo.co.jp/sens 11-12
Page13

PCB 総合カタログ 2023 132

コネクタアダプタ 070A02 070A11 085A40 BNC -T コネクタ 10 - 32 短絡用キャップ 電荷出力型センサコネクタの保護用 スコープ入力アダプタ BNCプラグ /BNC ジャック x2 10 - 32 ジャック /BNCプラグ 10 - 32 プラグをBNCプラグに変換 076A05 070A12 10 - 32 プラグ マイクロドットコネクタ、スクリューオンタイプ BNC カップラ 070A03 BNC ジャック /BNC ジャック コネクタアダプタ BNCプラグ同士を接続 10 - 32 プラグ /BNC ジャック 10 - 32 ジャック をBNCプラグに変換 1/8" 最大 壁厚 1/2" 取付け ネジ 076B25 076A25 コネクタツール 070A13 076A05装着用 070A05 フィードスルーアダプタ 10 - 32 カップラ 10 - 32 ジャック /BNC ジャック 10 - 32 ジャック /10 - 32 ジャック 10 - 32 ジャックの 10 - 32 プラグのケーブル同士を接続 バルクヘッド接続 EB 6 .3mm最大 "EB"10 - 32 同軸コネクタ 壁厚 5/16 - 32 取付けには 076C31キットに含まれるツールが必 取りつけネジ 要 070B14 070A08 10 - 32 ハーメチックフィードスルー ケーブルアダプタ 10 - 32 ジャック /10 - 32 ジャック 10 - 32 ジャック /BNC ジャック 5/16 - 32 タップ BNCプラグと10 - 32 プラグを接続 ピン・ツール クリッピング・ツール 076C31 070B09 10 - 32 コネクタキット 070A20 ピン ・ツール (1) ハンダコネクタアダプタ 10 - 32 ライトアングルコネクタアダプタ クリンピングツール (1) 10 - 32 プラグ /ハンダ端子 10 - 32 ジャック /10 - 32 プラグ "EB" コネクタ /ストレインリリーフ (20) 高衝撃用途に最適 11-13 株式会社東陽テクニカ オートモーティブ・ソリューション部  TEL:03-3245-1058 E-mail: web-car@toyo.co.jp URL:www.toyo.co.jp/ sens
