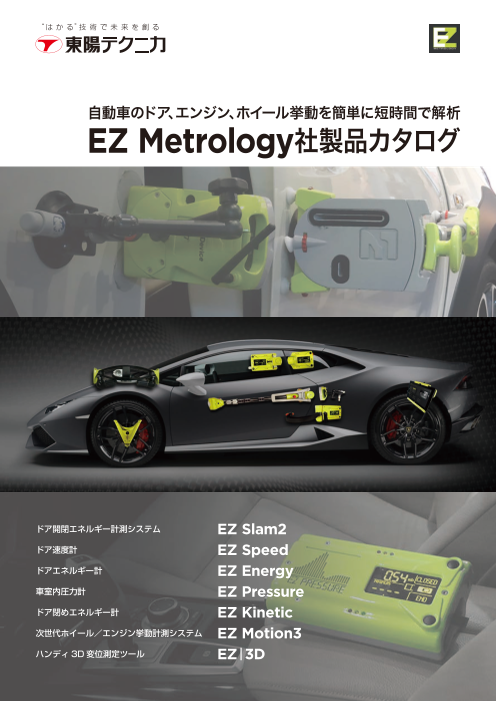

自動車のドア、エンジン、ホイール挙動を簡単に短時間で解析 EZ Metrology社製品カタログ ドア開閉エネルギー計測システム EZ Slam2 ドア速度計 EZ Speed ドアエネルギー計 EZ Energy 車室内圧力計 EZ Pressure ドア閉めエネルギー計 EZ Kinetic 次世代ホイール／エンジン挙動計測システム EZ Motion3 ハンディ3D変位測定ツール E｜Z 3D

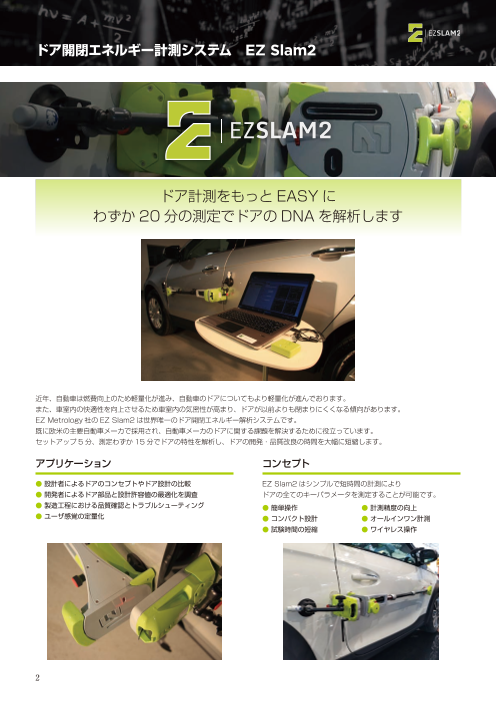

ドア開閉エネルギー計測システム　EZ Slam2 ドア計測をもっと EASY に わずか 20 分の測定でドアの DNA を解析します 近年、自動車は燃費向上のため軽量化が進み、自動車のドアについてもより軽量化が進んでおります。 また、車室内の快適性を向上させるため車室内の気密性が高まり、ドアが以前よりも閉まりにくくなる傾向があります。 EZ Metrology 社の EZ Slam2 は世界唯一のドア開閉エネルギー解析システムです。 既に欧米の主要自動車メーカで採用され、自動車メーカのドアに関する課題を解決するために役立っています。 セットアップ 5 分、測定わずか 15 分でドアの特性を解析し、ドアの開発・品質改良の時間を大幅に短縮します。 アプリケーション コンセプト ● 設計者によるドアのコンセプトやドア設計の比較 EZ Slam2 はシンプルで短時間の計測により ● 開発者によるドア部品と設計許容値の最適化を調査 ドアの全てのキーパラメータを測定することが可能です。 ● 製造工程における品質確認とトラブルシューティング ● 簡単操作 ● 計測精度の向上 ● ユーザ感覚の定量化 ● コンパクト設計 ● オールインワン計測 ● 試験時間の短縮 ● ワイヤレス操作 2

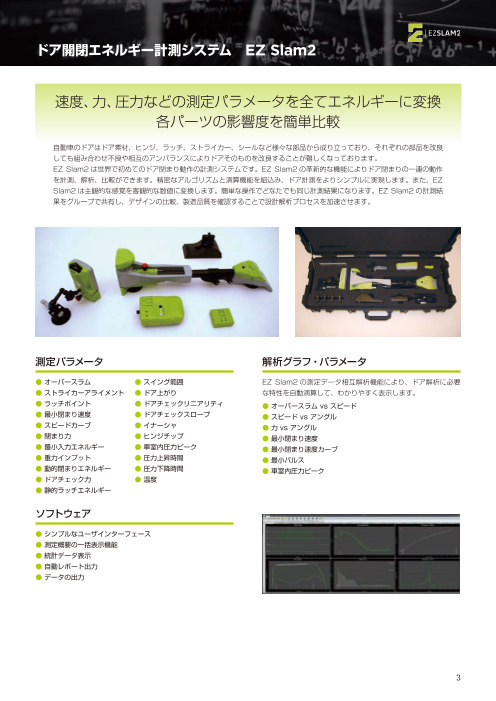

ドア開閉エネルギー計測システム　EZ Slam2 速度、力、圧力などの測定パラメータを全てエネルギーに変換 各パーツの影響度を簡単比較 自動車のドアはドア素材、ヒンジ、ラッチ、ストライカー、シールなど様々な部品から成り立っており、それぞれの部品を改良 しても組み合わせ不良や相互のアンバランスによりドアそのものを改良することが難しくなっております。 EZ Slam2 は世界で初めてのドア閉まり動作の計測システムです。EZ Slam2 の革新的な機能によりドア閉まりの一連の動作 を計測、解析、比較ができます。精密なアルゴリズムと演算機能を組込み、ドア計測をよりシンプルに実現します。また、EZ Slam2 は主観的な感覚を客観的な数値に変換します。簡単な操作でどなたでも同じ計測結果になります。EZ Slam2 の計測結 果をグループで共有し、デザインの比較、製造品質を確認することで設計解析プロセスを加速させます。 測定パラメータ 解析グラフ・パラメータ ● オーバースラム ● スイング範囲 EZ Slam2 の測定データ相互解析機能により、ドア解析に必要 ● ストライカーアライメント ● ドア上がり な特性を自動演算して、わかりやすく表示します。 ● ラッチポイント ● ドアチェックリニアリティ ● オーバースラム vs スピード ● 最小閉まり速度 ● ドアチェックスロープ ● スピード vs アングル ● スピードカーブ ● イナーシャ ● 力 vs アングル ● 閉まり力 ● ヒンジチップ ● 最小閉まり速度 ● 最小入力エネルギー ● 車室内圧力ピーク ● 最小閉まり速度カーブ ● 重力インプット ● 圧力上昇時間 ● 最小パルス ● 動的閉まりエネルギー ● 圧力下降時間 ● 車室内圧力ピーク ● ドアチェック力 ● 温度 ● 静的ラッチエネルギー ソフトウェア ● シンプルなユーザインターフェース ● 測定概要の一括表示機能 ● 統計データ表示 ● 自動レポート出力 ● データの出力 3

ドア開閉エネルギー計測システム　EZ Slam2 EZ Slam2 解析結果例 エネルギーバランス：閉める動作 提供されたエネルギー：11.3J 必要とされるエネルギー：11.3J ユーザ入力：3.7J（33%） チェックロス：0.93J（8%）　静的エネルギー：0.58J（5%） 空気圧：1.45J（13%） 空気抵抗： 0.76J（7%） 重力：7.6J（67%） スプリング出力：7.6J（67%） ストライカーアライメント ドアスピード オーバースラム 静的力グラフ 力 – アングル 　EZ Slam2 ※ Web で製品詳細・動画がご覧いただけます 4

EZ Slam2 と Door キット（Speed / Energy / Pressure / Kinetic） EZ Slam2 は自動車ドアの速度 / 力 / エネルギー / 圧力 / アングル / エネルギーバランスなどを約 20 分で解析する開発・設 計向けのシステムです。 EZ Metrology 社では、ドア速度、車室内圧力、ドア閉まりエネルギーなどを単体で計測する Door キットを販売しております。 数秒のセットアップで簡単に計測が可能で、製造現場で多く使用されています。Door キットで計測可能なパラメータは下記表 をご参照ください。EZ Slam2 では、下記パラメータに加え、オーバースラムやアングル、イナーシャ、エネルギー分布など 多くの解析結果を取得できます。 測定パラメータ 単位 EZ Slam2 EZ Speed EZ Kinetic EZ Energy EZ Pressure 最小閉まり速度 mm/sec x x 最小動的エネルギー J x x 最小入力パルス J x x デテントからの最小パルス J x x ラッチ力 N x x デテントまでの最大引張力 N x x 車室内圧力 mbar x x 圧力上昇時間 msec x x 圧力下降時間 msec x x ユーザから提供される閉エネルギー J x x 開発・設計向け 製造現場向け EZ Slam2 Door キット ドアの静的、動的検査全てに対応 主要パラメータ検査モジュール ● フル解析（スピード、力、エネルギー、圧力、アングル、 ● シンプルな設定 エネルギーバランス、etc.） ● 高速オペレーション ● 全ての特性を測定するためにいくつかの試験を実施 ● 製造環境で客観的に評価 ● 目標値、ノミナル値、許容値の決定に最適 5

ドア速度計　EZ Speed ドア閉まり速度を測定 ● 最小閉まり速度計測 ● 簡単セットアップ ● 設置計測 10 秒以内 ● 現場向け保護カバー（オプション） ● スライドドア計測可能 ● 軽量（0.64kg） ● 合否判定試験 概要 コンセプト EZ Speed は次世代ドア速度計です。コンパクト設計で、車体 レーザーテクノロジーと次世代信号処理により、通過する物体の にサクションカップで取り付けます。EZ Speed はドア閉め時 スピードを検出します。優れた光学技術により、移動する物体の の速度を計測し、最小閉まり速度を算出します。 エッジから離れていても、短時間に計測が可能です。結果として、 取付セットアップは数秒で完了し、本体ディスプレイへの結果表 オペレータには非常に使いやすくなっています。 示とオプションのワイヤレスリンクで測定データを PC に送信し ます。 ギャップモード 仕様 EZ Speed はドアがラッチされた最小速度と、ラッチされなか った最高速度を記録する機能を組み込んでいます。繰り返し試験 測定レンジ ： 0.1 ～ 10m ／秒 を保証するため、このギャップ値を特定の値としてプログラムす 測定単位 ： m/ 秒、mm/ 秒、ft/ 秒 ることができます。 測定精度 ： ＜ 5％（読み値） 大きさ 　 ： 100 × 100 × 120mm オプション 重量 　　 ： 0.64kg ワイヤレス ： Wi-Fi/Bluetooth ● PC 取り込み用ワイヤレス通信 動作温度 ： 0-60℃ ● 製造ライン向け保護カバー バッテリ ： 充電 4 時間、 操作 8 時間 ● スライドドア向け固定治具 　EZ Speed ※ Web で製品詳細・動画がご覧いただけます 6

ドアエネルギー計　EZ Energy ドア閉まりエネルギーを測定 ● 最小閉エネルギー計測 ● 簡単セットアップ ● 設置計測 10 秒以内 ● 現場向け保護カバー（オプション） ● 軽量（0.95kg） ● 合否判定試験 エネルギー／力／速度 EZ Energy は 3 つの異なる機能を持っています。ドアが閉まる ために必要なエネルギーを計測するだけでなく、ドアをラッチす 概要 るために必要な静的な力も計測でき、さらには閉まり挙動中の最 高速度も記録します。 EZ Energy はコンパクトなデバイスで簡単に取り付けができ、 現在のステータスを定量化するだけでなく、これらのパラメータ ドアを閉めるために必要なエネルギー量を計測します。 から許容値外の場合のトラブルシューティングにも活用頂くこと 一般的なドア速度計はシールとラッチの影響を計測するだけです が可能です。 が、エネルギーを計測することでチェックとヒンジの影響も含め た計測することができます。 ギャップモード 仕様 EZ Energy はドアがラッチされた最小エネルギーと、ラッチさ れなかった最高エネルギーを記録する機能を組み込んでいます。 測定レンジ ： 0.1 ～ 15J 繰り返し試験を保証するため、このギャップ値を特定の値として 測定単位 ： J, N プログラムすることができます。 測定精度 ： ＜ 5％（読み値） 大きさ 　 ： 170 × 100 × 110mm オプション 重量 　　 ： 0.95kg ワイヤレス ： Wi-Fi/Bluetooth EZ Energy はオプションソフトウェアにより、結果の記録と力、 動作温度 ： 0-60℃ スピードをグラフとして PC に取り込むことができます。 バッテリ ： 充電 4 時間、 操作 24 時間 　EZ Energy ※ Web で製品詳細・動画がご覧いただけます 7

車室内圧力計　EZ Pressure ドア閉まり時の車室内圧力を測定 ● 車室内圧力ピーク計測 ● 圧力プロファイル計測 ● 簡単セットアップ ● EZ Speed との連携 ● 軽量（0.73kg） ● 合否判定試験 概要 同期 EZ Pressure はドア試験で必要な車室内の圧力計です。 複数の EZ Pressure を同期して、同一タイムベースでデータを EZ Pressure は圧力ピークを記録し、ディスプレイに表示しま 記録できます。車室内での圧力伝搬を確認するのに便利です。 す。シンプルにキャビンやトランク内に置いて頂くことで計測可 EZ Pressure を EZ Speed と一緒にご使用頂くことで、車室 能で、外部との接続は不要です。 内圧力とドア閉まり速度の関連を確認できます。 オプションソフトウェアで PC にデータ保存が可能です。 拡張 仕様 圧力センサーはアクセスしにくい場所や、狭い箇所の圧力を正確 測定レンジ ： ＋ / － 5mbar に計測するために、オプションのチューブで拡張させることがで 測定単位 ： mbar、Pa きます。 測定精度 ： ＜ 2％（読み値） 大きさ 　 ： 200 × 100 × 80mm オプション 重量 　　 ： 0.73kg ワイヤレス ： Wi-Fi/Bluetooth EZ Pressure は単体でもご使用頂けますが、オプションのワイ 動作温度 ： 0-60℃ ヤレス通信機能と、ソフトウェアにより圧力プロファイルとして バッテリ ： 充電 4 時間、 操作 24 時間 PC へ取り込み、解析をおこなうことができます。 　EZ Pressure ※ Web で製品詳細・動画がご覧いただけます 8

ドア閉めエネルギー計　EZ Kinetic 目標の入力エネルギーでドア閉め試験を実行 ● 最小入力エネルギー計測 ● 簡単セットアップ ● 軽量（1.8kg） ● 一回の動作で合否判定 概要 合否判定試験 EZ Kinetic は最新のドア閉めエネルギー試験機です。 EZ Kinetic は特定のエネルギー入力でドアがラッチしたか、ラ この特許技術は、簡単にドアにセットアップが可能で、ドアを開 ッチしなかったかを一回の測定で判定することができます。ディ いた状態でユーザがどの位のエネルギーをドアに伝えるかをスプ スプレイ表示からオペレーターは既定のエネルギーレベルを確認 リングから設定します。 して操作ができることで、ドア閉まりの合否判定が一回の操作で EZ Kinetic はドアに加わるエネルギーを設定できる初めてのシ 済みます。 ステムです。 仕様 測定レンジ ： 0.1 ～ 10J 測定単位 ： J 測定精度 ： ＜ 5％（読み値） 大きさ 　 ： 450 × 220 × 140mm 重量 　　 ： 1.8kg ワイヤレス ： Wi-Fi/Bluetooth 動作温度 ： 0-60℃ バッテリ ： 充電 4 時間、 操作 24 時間 　EZ Kinetic ※ Web で製品詳細・動画がご覧いただけます 9

次世代ホイール／エンジン挙動計測システム　EZ Motion3 走行中のホイール／エンジンなどの挙動を測定 EZ motion3 は屋外で利用可能なモーションキャプチャシステムで、ホイールやエンジン、サンルーフや部品挙動の測定にも利用可能です。 従来のアライメント測定器と比べ、振動に強く、太陽光の影響も最小限に抑えることで、正確にホイール・エンジンの挙動を計測します。 特長 アプリケーション ● 高精度　変位 ± 0.07mm　角度 ± 0.013° ● 耐久試験 ● 高速サンプリング： 500Hz. ● 操縦安定性評価試験 ● 暗い環境向けの内蔵の光源（ 曇り） ● その他様々な路面状況での走行試験 ● フェンダーからの突出が短く（200mm）振動に強い におけるホイール、エンジン挙動の計測 短い突出 ホイール挙動計測用ターゲット エンジンほか挙動計測用ターゲット 10

次世代ホイール／エンジン挙動計測システム　EZ Motion3 ホイール挙動計測セットアップ エンジン挙動計測セットアップ 強い振動が発生する試験ではボンネットを外し サクションカップを用いてフロントガラスへ固定 ボディーと一体になるように固定します 設置 データ収集 EZ Motion3 の付属マウントキットは様々な自動車への設置が EZ Motion3 はアナログデータとデジタルデータを同時に記録 可能です。耐久性が高く軽量なため、測定への影響も少なく、衝 することが可能で、加速度計やロードセルなどの信号と同期して 突イベントなどでも正確に測定ができます。 計測、評価することができます。 強度・耐久試験と操安・乗り心地試験など、要求される用途に応 EZ Motion3 で計測したデータはマルチポスター試験機で使用 じてカメラシステムを準備しており、計測範囲や精度の調整が可 するドライブファイルとしても使用できます。 能です。 一度 EZ Motion3 で計測することで、正確なシュミレーション が可能になります。 コンピュータベースコントローラ ● ステレオカメラ× 4 式まで一台で対応 ● ポータブルタッチスクリーン ● 100 – 240 VAC 電源駆動 ● カメラとの接続ケーブルは最長 9m ● サイズ： 270 x 230 x 380 mm（ 助手席にフィット） ● 重量　： 7kg ステレオカメラビジョン ● 高分解能　1.4M pixels ● 高フレームレート　500fps ● 高耐久設計 ● 交換レンズで計測範囲と分解能を最適化 ● 2 カメラ間距離を選択可能で 計測範囲のスタンドオフを最適化 　EZ Motion3 ※ Web で製品詳細・動画がご覧いただけます 11

ハンディ 3D 変位測定ツール EZ｜3D スキル不要の 3 次元変位測定 ● スキル不要、個人差なし ● 3 次元計測 ● 時刻の記録 ● 簡便な操作性 ● 自動レポート作成 概要 操作 EZ｜3D は荷重負荷や温度環境などによるアセンブリの形状、ア 準備は簡単。計測したい箇所にターゲットのシールを貼るだけで ライメント、立体構造の変形を素早く正確に測定できるタブレッ す。タブレットにあらかじめインストールされているソフトウェ ト型システムです。 アでターゲットを撮影、変位量の解析とデータの保存が行えます。 変位が発生する事象の前・後でターゲットの写真を撮影するだけ データは座標系ターゲットを基準とした点ターゲットの位置が表 で誰にでも簡単に 3 次元の変位測定が行えます。 わされます。最初の測定後、アセンブリに何らかの変形が発生し、 再度測定を行うことで、初期位置からの変化量が分かります。 仕様 複数アプリケーション 測定範囲 ：250 × 250 × 100mm スタンドオフ ：350mm 間隙計や段差計はもう必要ありません。EZ｜3D は 2 つの面の隙 測定精度 ：最高 0.05mm 間や段差だけでなく、横方向の変位も正確に測ることができます。 大きさ 　 ： 275 × 173 × 134.6mm 面形状を捉えることも可能です。後解析用に画像データも保存さ 重量 　　 ： 2.175kg れます。 動作温度 ： -40 ～ +80℃ EZ 3D ※ Web で製品詳細・動画がご覧いただけます オートモーティブ・ソリューション部 〒103-8284 東京都中央区八重洲1-1-6　 TEL. 03-3279-0771 FAX. 03-3246-0645 E-Mail:web-car@toyo.co.jp www.toyo.co.jp/mecha/ 大 阪 支 店 〒532-0003 大阪府大阪市淀川区宮原 1-6-1（新大阪ブリックビル） TEL. 06-6399-9771　FAX. 06-6399-9781 名 古 屋 支 店 〒460-0008 愛知県名古屋市中区栄2-3-1（名古屋広小路ビルヂング） TEL. 052-253-6271　FAX. 052-253-6448 宇 都 宮 営 業 所 〒321-0953 栃木県宇都宮市東宿郷 2-4-3（宇都宮大塚ビル） TEL. 028-678-9117　FAX. 028-638-5380 電子技術センター 〒103-8284 東京都中央区八重洲 1-1-6 TEL. 03-3279-0771　FAX. 03-3246-0645 テクノロジーインターフェースセンタ　ー　　〒103-0021 東京都中央区日本橋本石町 1-1-2 TEL. 03-3279-0771　FAX. 03-3246-0645 本カタログに記載された商品の機能・性能は断りなく変更されることがあります。 EZM-4812-00-1709000-227-1.0-S63-CA
