EV車両開発等の振動測定に最適な「接地絶縁型ICP®加速度計」

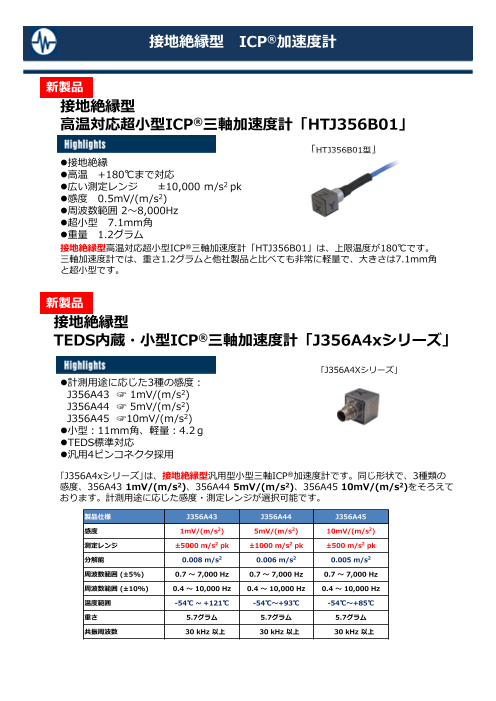

接地絶縁型 ICP®加速度計 新製品 接地絶縁型 ⾼温対応超⼩型ICP®三軸加速度計「HTJ356B01」 「HTJ356B01型」 接地絶縁 ⾼温 +180℃まで対応 広い測定レンジ ±10,000 m/s2 pk 感度 0.5mV/(m/s2) 周波数範囲 2〜8,000Hz 超⼩型 7.1mm⾓ 重量 1.2グラム 接地絶縁型⾼温対応超⼩型ICP®三軸加速度計「HTJ356B01」は、上限温度が180℃です。 三軸加速度計では、重さ1.2グラムと他社製品と⽐べても⾮常に軽量で、⼤きさは7.1mm⾓ と超⼩型です。 新製品 接地絶縁型 TEDS内蔵・⼩型ICP®三軸加速度計「J356A4xシリーズ」 「J356A4Xシリーズ」 計測⽤途に応じた3種の感度︓ J356A43 ☞ 1mV/(m/s2) J356A44 ☞ 5mV/(m/s2) J356A45 ☞10mV/(m/s2) ⼩型︓11mm⾓、軽量︓4.2ｇ TEDS標準対応 汎⽤4ピンコネクタ採⽤ ｢J356A4xシリーズ｣は、接地絶縁型汎⽤型⼩型三軸ICP®加速度計です。同じ形状で、3種類の 感度、356A43 1mV/(m/s2)、356A44 5mV/(m/s2)、356A45 10mV/(m/s2)をそろえて おります。計測⽤途に応じた感度・測定レンジが選択可能です。 製品仕様 J356A43 J356A44 J356A45 感度 1mV/(m/s2) 5mV/(m/s2) 10mV/(m/s2) 測定レンジ ±5000 m/s2 pk ±1000 m/s2 pk ±500 m/s2 pk 分解能 0.008 m/s2 0.006 m/s2 0.005 m/s2 周波数範囲 (±5%) 0.7 〜 7,000 Hz 0.7 〜 7,000 Hz 0.7 〜 7,000 Hz 周波数範囲 (±10%) 0.4 〜 10,000 Hz 0.4 〜 10,000 Hz 0.4 〜 10,000 Hz 温度範囲 -54℃ ~ +121℃ -54℃〜+93℃ -54℃〜+85℃ 重さ 5.7グラム 5.7グラム 5.7グラム 共振周波数 30 kHz 以上 30 kHz 以上 30 kHz 以上

接地絶縁型 ICP®加速度計 ⼀軸ICP®加速度計「J353B18」 ⼀軸ICP®加速度計「J352C03」 ⻑期安定 ⾼分解能 感度 1mV/(m/s2) 感度 1mV/(m/s2) 周波数範囲（±5%） 1〜8kHz 周波数範囲（±5%） 0.5〜9kHz ⽔晶 セラミック 重量 3グラム 重量 6グラム ＊形状は写真と異なります。 ⼀軸ICP®加速度計「J352C33」 三軸ICP®加速度計「354C03」 ⾼分解能 ⾼感度 貫通型 感度 10mV/(m/s2) 感度 10mV/(m/s2) 周波数範囲（±5%） 0.5〜9kHz 周波数範囲（±5%） 0.5〜2kHz セラミック チタン 重量 6グラム 重量 15.5グラム 三軸ICP®加速度計「J356A03/019」 ケーブル⼀体型 感度 1mV/(m/s2) 周波数範囲（±5%） 2〜8kHz チタン 重量 1.2グラム ケース絶縁モデル 三軸ICP®加速度計「354A04」 三軸ICP®加速度計「354A05」 ケース絶縁 ケース絶縁 感度 1mV/(m/s2) 感度 10mV/(m/s2) 周波数範囲（±5％） 周波数範囲（±5％） 0.4〜5kHz 0.4〜5kHz チタン チタン 重量 14.5グラム 重量 14.5グラム 他にもPCBセンサ・オンラインストアには接地絶縁型加速度計を多数取り揃えております。 こちらから ☞ https://www.toyo.co.jp/pcb- pf/accelerometer_icp.php?isolated=1&x=56&y=21 株式会社東陽テクニカ　　機械計測部 ⼤ 阪　⽀ 店　〒532-0003 ⼤阪府⼤阪市淀川区宮原1-6-1(新⼤阪ブリックビル) TEL.06-6399-9771 〒103－8284　東京都中央区⼋重洲1-1-6 TEL. 名古屋　支店　〒460-0008 愛知県名古屋市中区栄2-3-1（名古屋広⼩路ビル）　 TEL.052-253-6271 03(3245)1058 E-mail: web-car@toyo.co.jp 宇都宮営業所　〒321-0953 栃⽊県宇都宮市東宿郷2-4-3(宇都宮⼤塚ビル) TEL.028-678-9117
